【51单片机】【protues仿真】基于51单片机多功能电子秤系统

news 2025/9/12 8:22:36

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

五、实验现象

一、主要功能

1、LCD1602液晶显示
2、矩阵键盘输入单价和计算价格
3、可以去皮，校准，累计价格，清除，清零
4、称重范围为0～50Kg，超重报警

二、使用步骤

基于51单片机的多功能电子秤设计过压力传感器采集重量数据，支持单价输入、总价计算及去皮功能‌。LCD1602显示重量、单价、总价等信息。

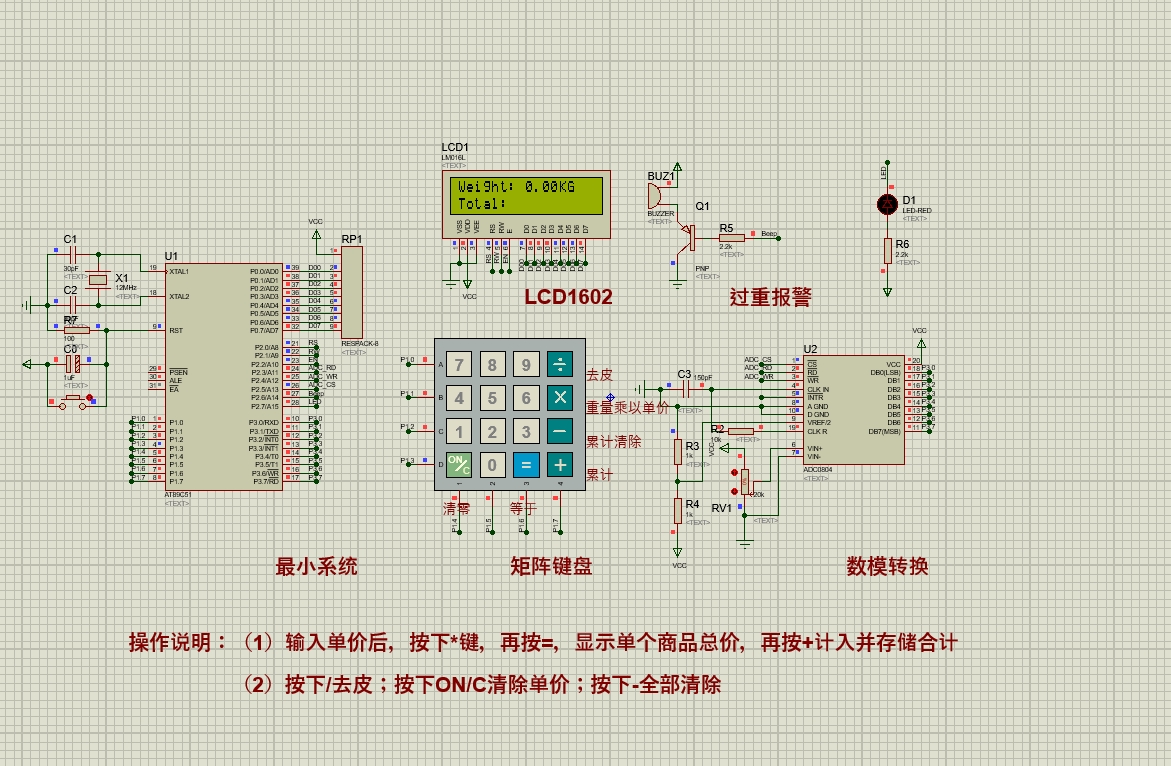

三、硬件资源

1、51单片机核心模块
2、按键模块
3、称重传感器传感器、数模转换模块
4、蜂鸣器模块
5、继电器模块
6、LCD1602显示模块

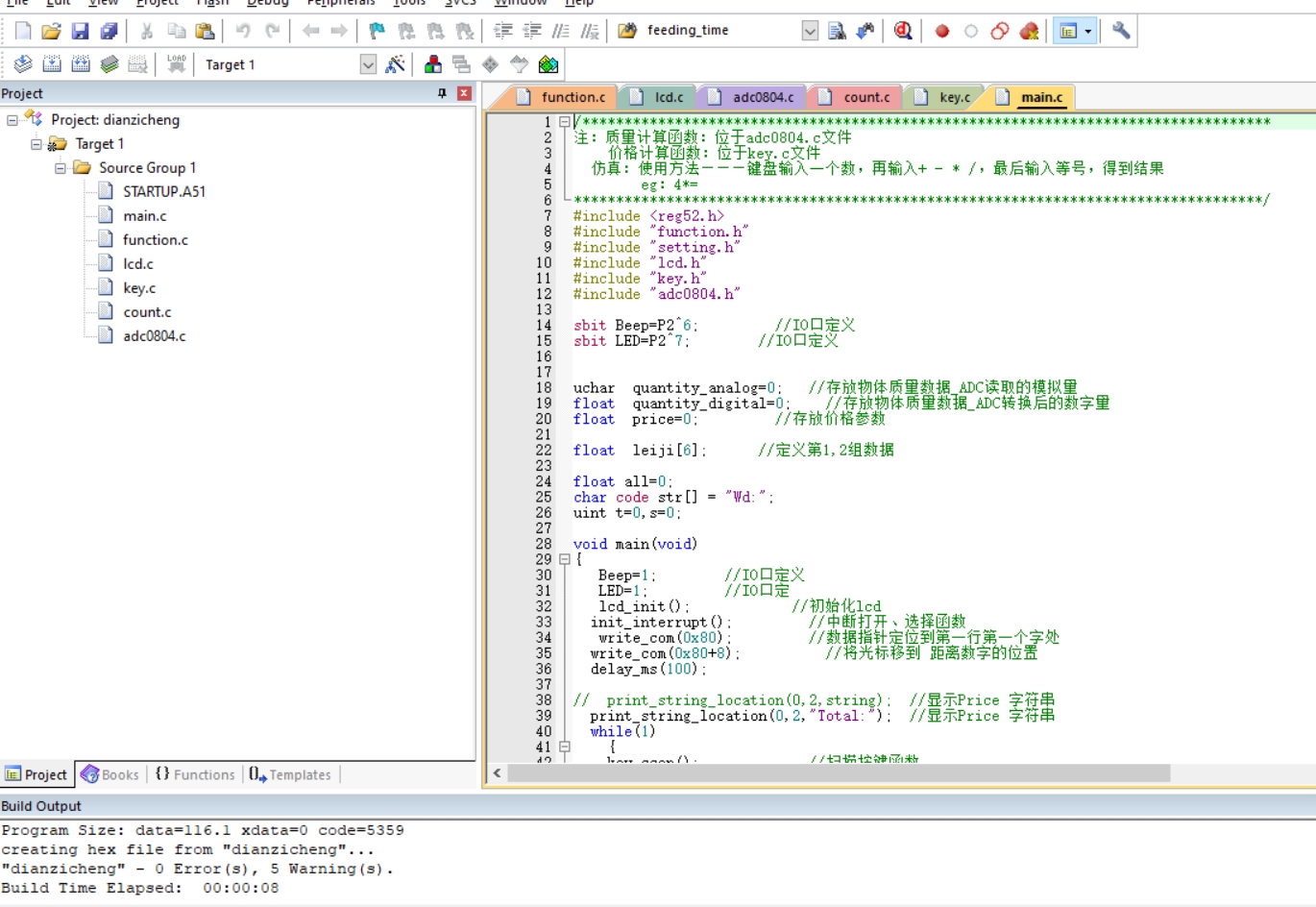

四、软件设计

#include <reg52.h>
#include "function.h"
#include "setting.h"
#include "lcd.h"
#include "key.h"
#include "adc0804.h"

sbit Beep=P2^6; //IO口定义
sbit LED=P2^7; //IO口定义

uchar quantity_analog=0;       //存放物体质量数据_ADC读取的模拟量
float quantity_digital=0;       //存放物体质量数据_ADC转换后的数字量
float price=0;                   //存放价格参数

float leiji[6]; //定义第1,2组数据

float all=0;
char code str[] = "Wd:";
uint t=0,s=0;

void main(void)
{
   Beep=1;                //IO口定义
LED=1;                //IO口定
lcd_init();                        //初始化lcd
   init_interrupt();                   //中断打开、选择函数
write_com(0x80);                   //数据指针定位到第一行第一个字处
   write_com(0x80+8);                //将光标移到距离数字的位置
   delay_ms(100);

//   print_string_location(0,2,string);   //显示Price 字符串
   print_string_location(0,2,"Total:");   //显示Price 字符串
   while(1)
{
       key_scan();                           //扫描按键函数

       if(key == '-')
       {
for(t=0;t<6;t++ )
       {
       leiji[t]=0;
       }
           system_init();                   //系统复位函数
           key_operator=0;
           number_count=0;                                      //清零
       all=0;
       }



               if(key == ' ')
       {
for(t=0;t<6;t++ )
       {
       number_1[t]=0;
       }
           system_init();                   //系统复位函数
           key_operator=0;
           number_count=0;                                      //清零
       }


       quantity_digital=quantity_count()-qupi;   //获取物体质量———————————————浮点型（float）
       if(quantity_count()>45)
       {
   Beep=0;                //IO口定义
LED=0;                //IO口定
       }
       else
       {
   Beep=1;                //IO口定义
LED=1;                //IO口定
       }


       price=price_count();       //获取键盘输入,计算后的价格——浮点型（float）

       print_weight(0,1);                   //显示质量

       if(price>0)                           //大于0时显示价格
   {
           print_price(0,2);               //显示价格
           while(1)    //计算结束,等待清零键按下
{
               key_scan();


if(key == ' ')
               {
                   for(t=0;t<6;t++ )
       {
       number_1[t]=0;
       }
                   price=0;
                               key_operator=0;
           number_count=0;                                      //清零
                   system_init();           //系统复位函数
                   break;
               }

                       if(key == '-')
       {
for(t=0;t<6;t++ )
       {
       leiji[t]=0;
       }
           system_init();                   //系统复位函数
           key_operator=0;
           number_count=0;                                      //清零
       all=0;
       }


       if(key == '+')
       {
leiji[s]=price;
           all=0;
           price=0;
           key_operator=0;
           number_count=0;                                      //清零
           system_init();           //系统复位函数
           s++;
           if(s==5) s=0;

           for(t=0;t<6;t++ )
       {
       all=all+leiji[t];
       }

       print_all(0,2);               //显示价格

       }

}
       }

       if(key == ' ')
       {
           for(t=0;t<6;t++ )
       {
       number_1[t]=0;
       }

           price=0;
           key_operator=0;
           number_count=0;                                      //清零
           system_init();                   //系统复位函数
       }

}
}
