CH347使用笔记：CH347在Vivado下的使用教程

前言

CH347是一款高速USB总线转接芯片，通过USB总线提供异步串口、I2C同步串行接口、SPI同步串行接口和JTAG接口等。JTAG接口最高支持60MHz。
在之前博客中有详细介绍：

CH347-高速USB转串口、JTAG/SWD、SPI、I2C芯片介绍
CH347使用笔记：CH347作为FPGA下载器的几种方式

Vivado

Vivado是赛灵思（Xilinx，现属AMD）推出的FPGA/SoC设计套件，详细信息这里不多赘述。

CH347_XVCD 软件介绍

本次主要是依赖开源项目xvcd-ch347来完成 。

该开源项目基于CH347 USB转接芯片，借助Vivado的XVC(Xilinx Virtual Cable)方式，实现了对XilinxFPGA的下载、固化或调试功能。
项目原理是利用命令行开启一个tcp服务器，用户使用Vivado去连接手动该服务器，Vivado通过网络完成对JTAG调试器的控制。

项目提供了GUI以及命令行两种使用方式。本次主要介绍CH347_XVCD GUI的使用方式。
仓库地址：

https://github.com/AIOT-CAT/xvcd-ch347

程序使用

重点：首先要确保三个文件在同一目录下。

点击ch347_xvcd_gui.exe打开GUI程序。

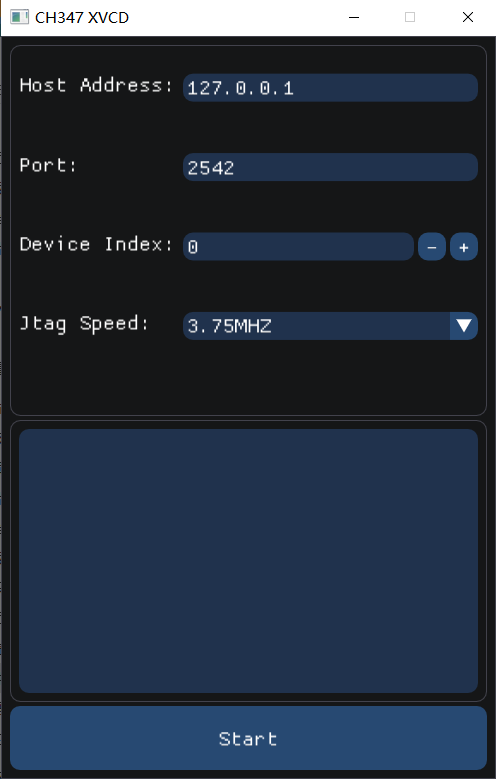

打开界面可以看到四个选择项：

设置项	默认值	备注
Host Address	127.0.0.1	Vivado即将连接IP地址
Port	2542	准备让Vivado要连接端口号
Device Index	0	CH347设置Index，如PC中有多个CH347，index按插入先后顺序从0递增
Jtag Speed	3.75MHz	CH347的JTAG速率，最高60MHz，只支持在Start前设置，连接后修改无效

使用时根据需要选择合适的设置即可，点击Start按钮即可。

Vivaod中的具体操作可查看博客CH347作为FPGA下载器中的使用VIVADO xvcd部分。

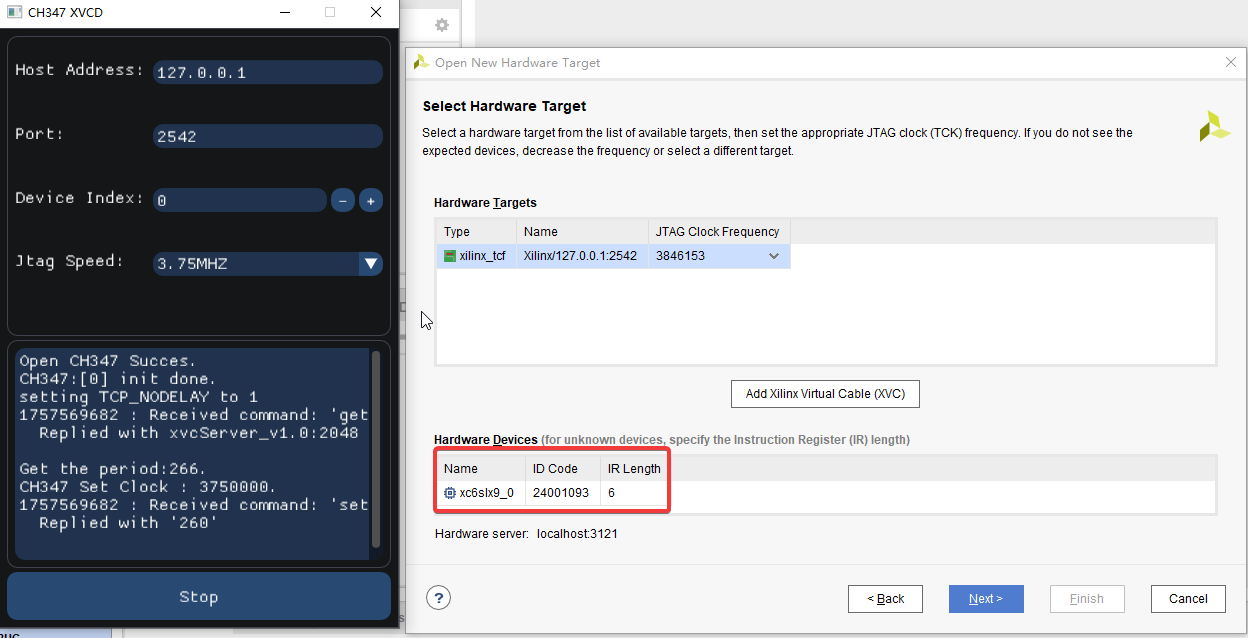

连接成功如下图所示：
