硬件开发2-ARM裸机开发2-IMX6ULL
一、利用main函数调用外设接口 - led

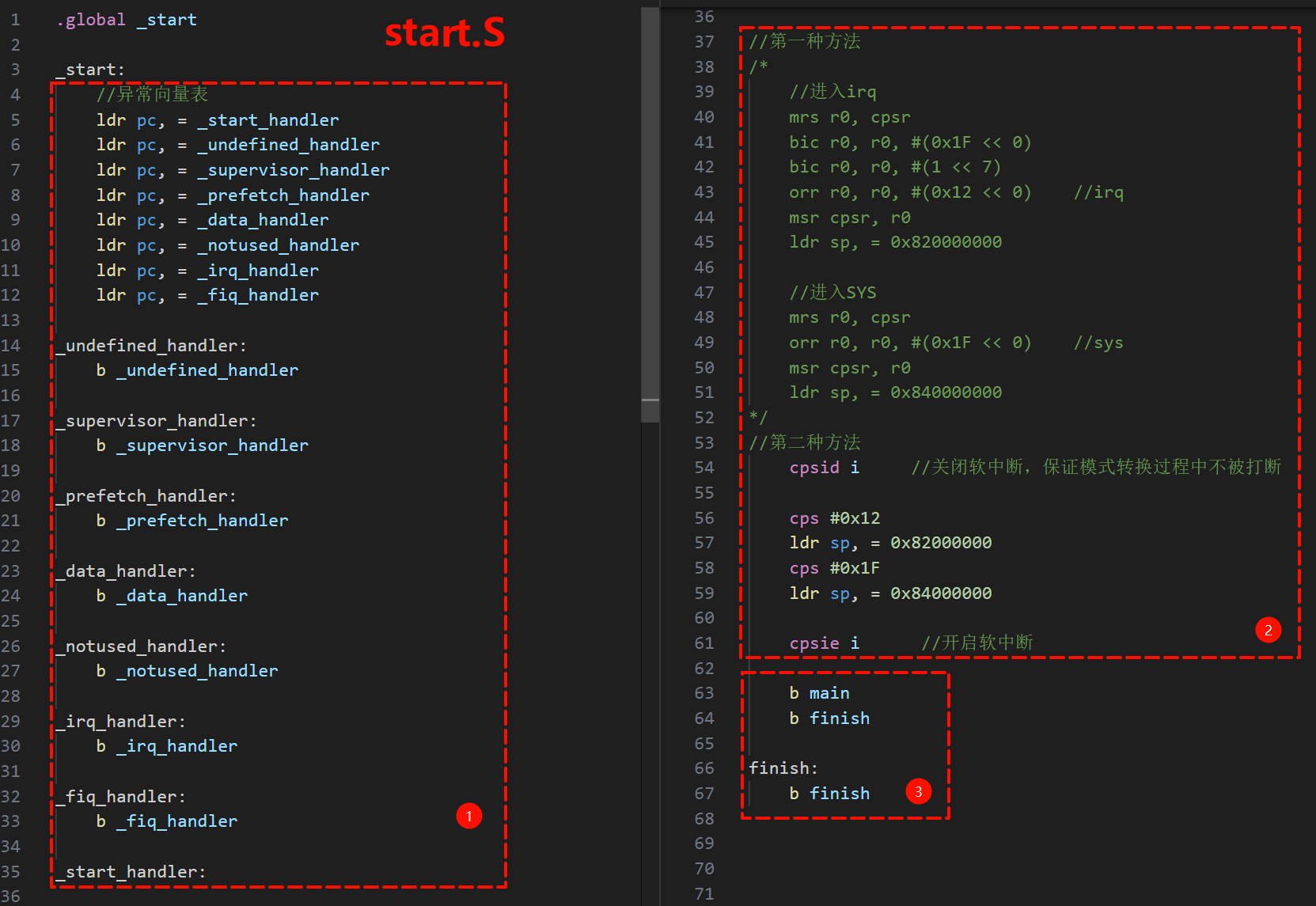

1、配置好启动文件：start.S；
- 其内部包含（按顺序记录）：
- 配置异常向量表，并封装跳转异常向量表情况的函数
- 模式切换与栈指针初始化
- 切换到IRQ模式并设置其栈指针
- 切回SYS/USER模式并设置其栈指针
- 调b main
2、main函数
- 封装寄存器地址封装、灯初始化、灯亮、灯暗、灯延时的函数
- 在main函数内部调用函数接口
关键字：volatile：
防止被修饰的变量会被 “意外修改”，禁止编译器对该变量进行优化

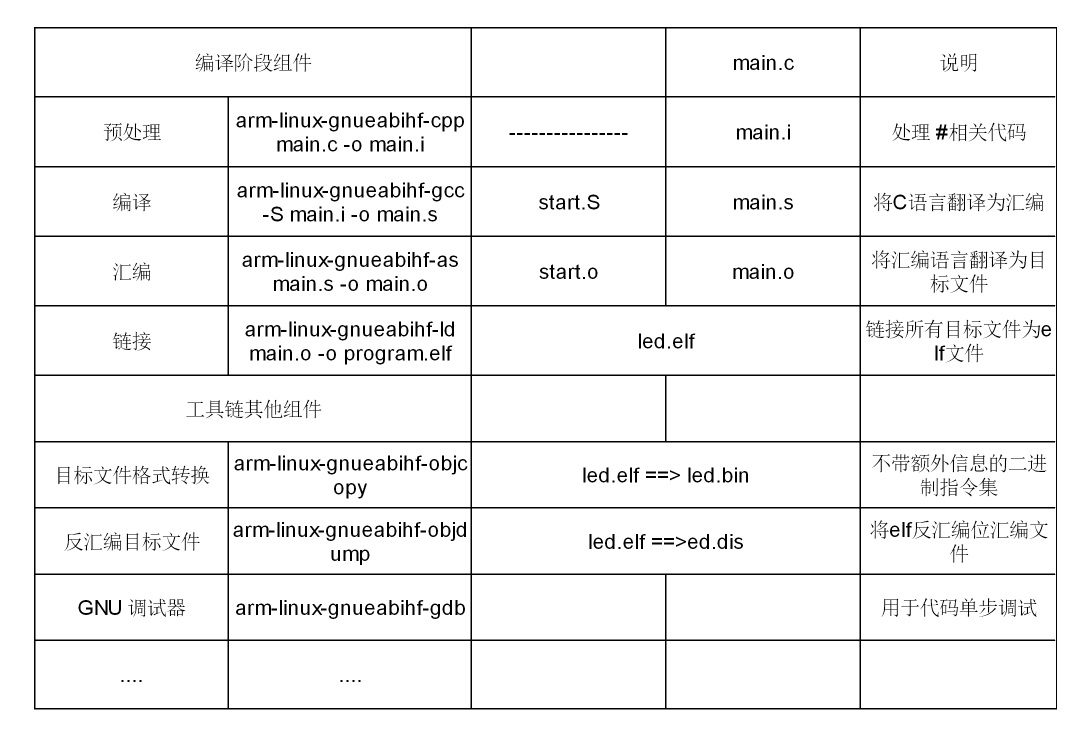

3、编译：
//定义交叉编译工具链的前缀和工具
COPLITE=arm-linux-gnueabihf-
CC=$(COPLITE)gcc
LD=$(COPLITE)ld
OBJCOPY=$(COPLITE)objcopy
OBJDUMP=$(COPLITE)objdump
//列出目标与依赖文件target
OBJS=start.o main.o
TARGET=led
//
.S（汇编）和.c（C语言）文件编译为.o目标文件（后者源文件，前者目标文件）
%.o : %.S$(CC) -c -g $^ -o $@ //$^表示：所有依赖文件(%.S %.c) $@表示：目标文件(%.o)
%.o : %.c
$(CC) -c -g $^ -o $@
//链接->二进制文本->反汇编
$(TARGET).bin:$(OBJS)$(LD) -Ttext 0x87800000 $(OBJS) -o $(TARGET).elf
$(OBJCOPY) -O binary -S -g $(TARGET).elf $(TARGET).bin
$(OBJDUMP) -D $(TARGET).elf > $(TARGET).dis
clean:rm $(OBJS) $(TARGET).elf $(TARGET).bin $(TARGET).dis -f
load:
./imxdownload $(TARGET).bin /dev/sdb
4、小点：
- sp寄存器
- 概念：
- ARM架构中，SP寄存器（Stack Pointer，栈指针寄存器）：是用于管理函数调用、中断处理等场景中栈操作的核心寄存器；
- 有效RAM范围内（如0x80000000~0x90000000）
- 功能：
- SP寄存器指向当前栈顶的内存地址，能够动态进行处理压栈和弹栈
- 属于满减栈，保存函数调用的返回地址、局部变量、中断现场信息等
- 概念：
5、代码实现：

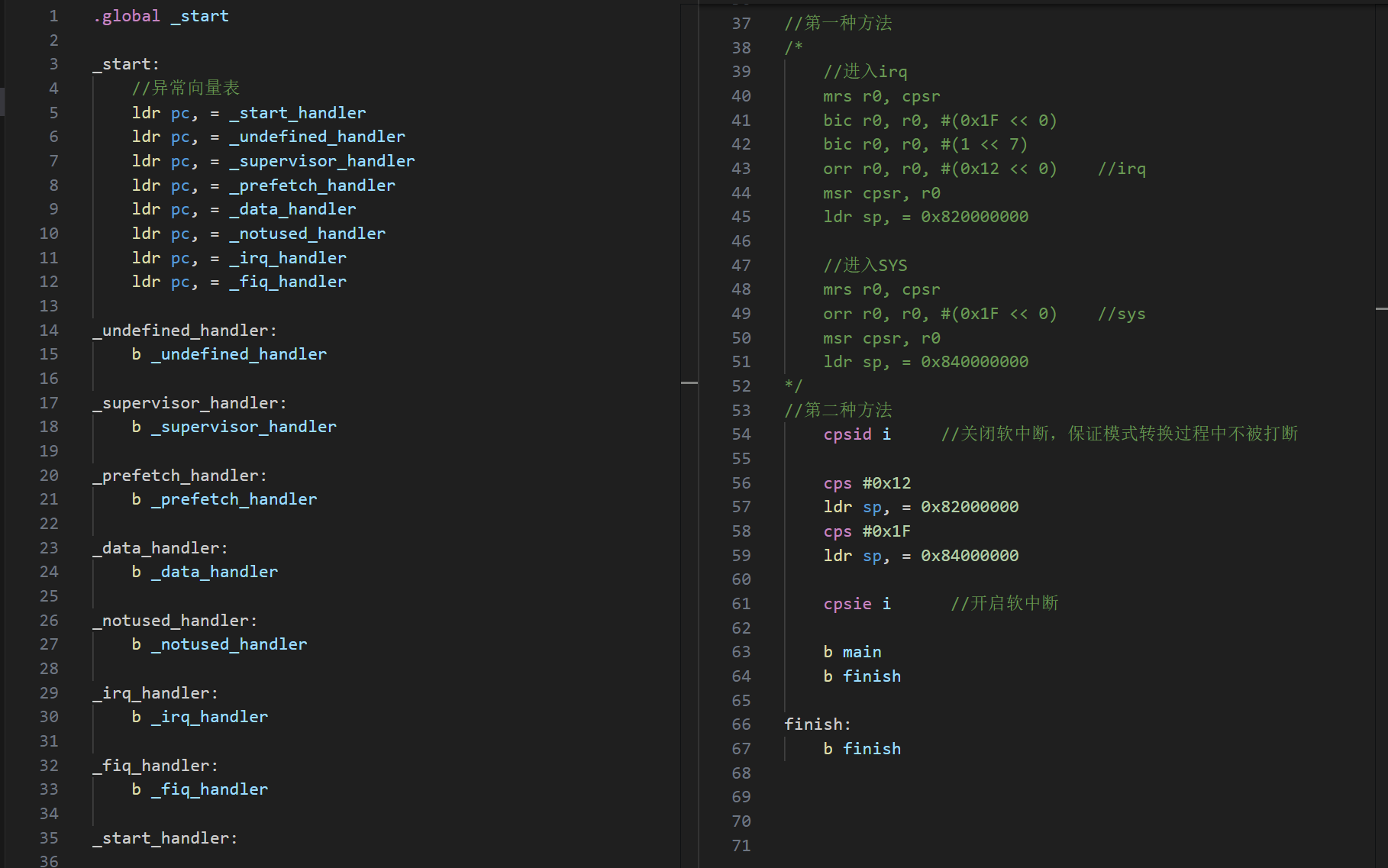

start.S

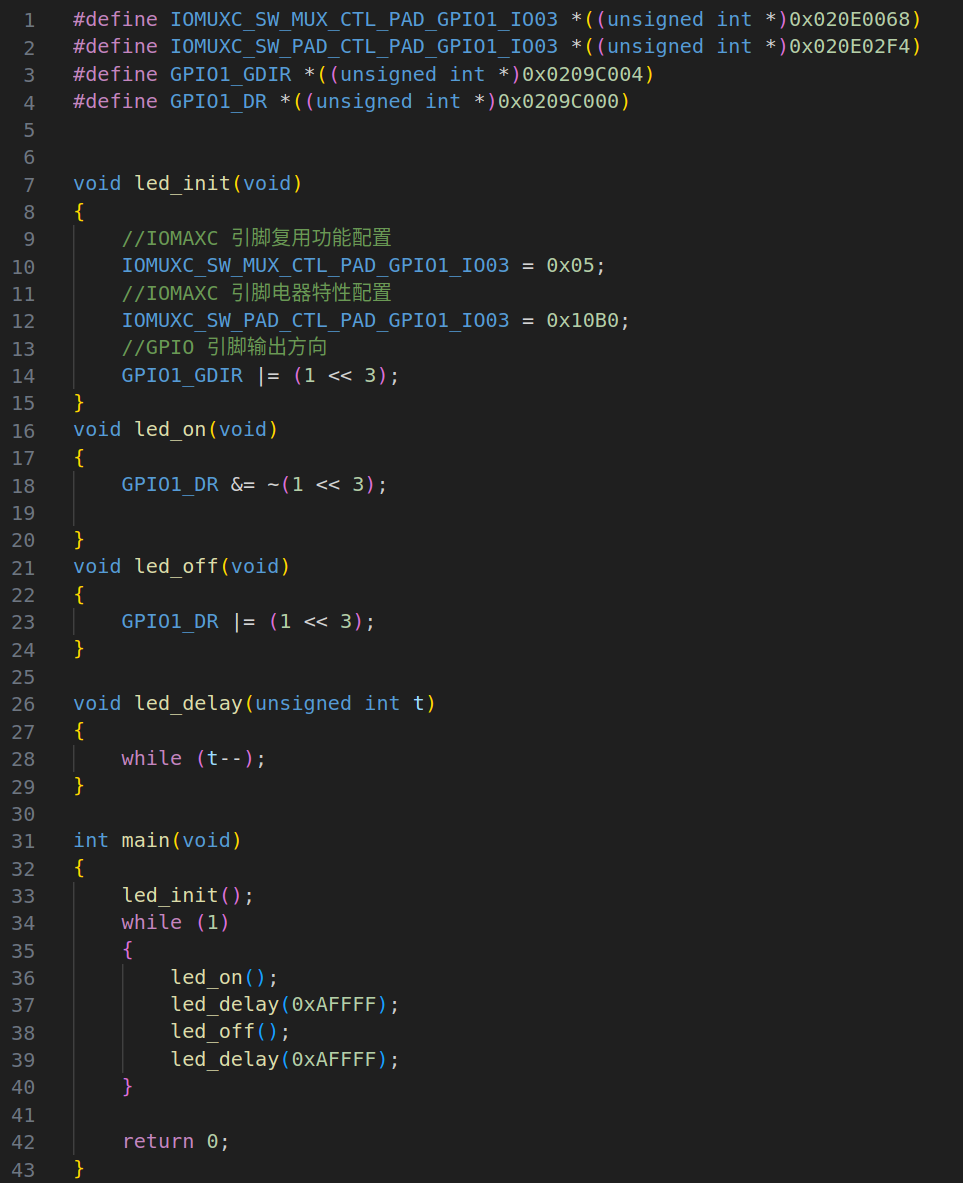

main.c

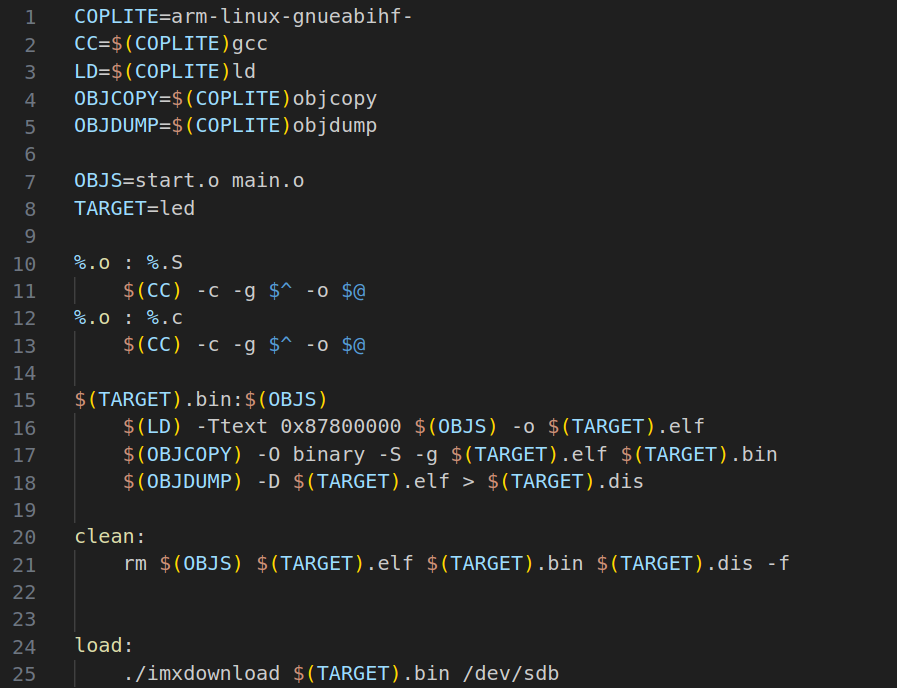

makefile

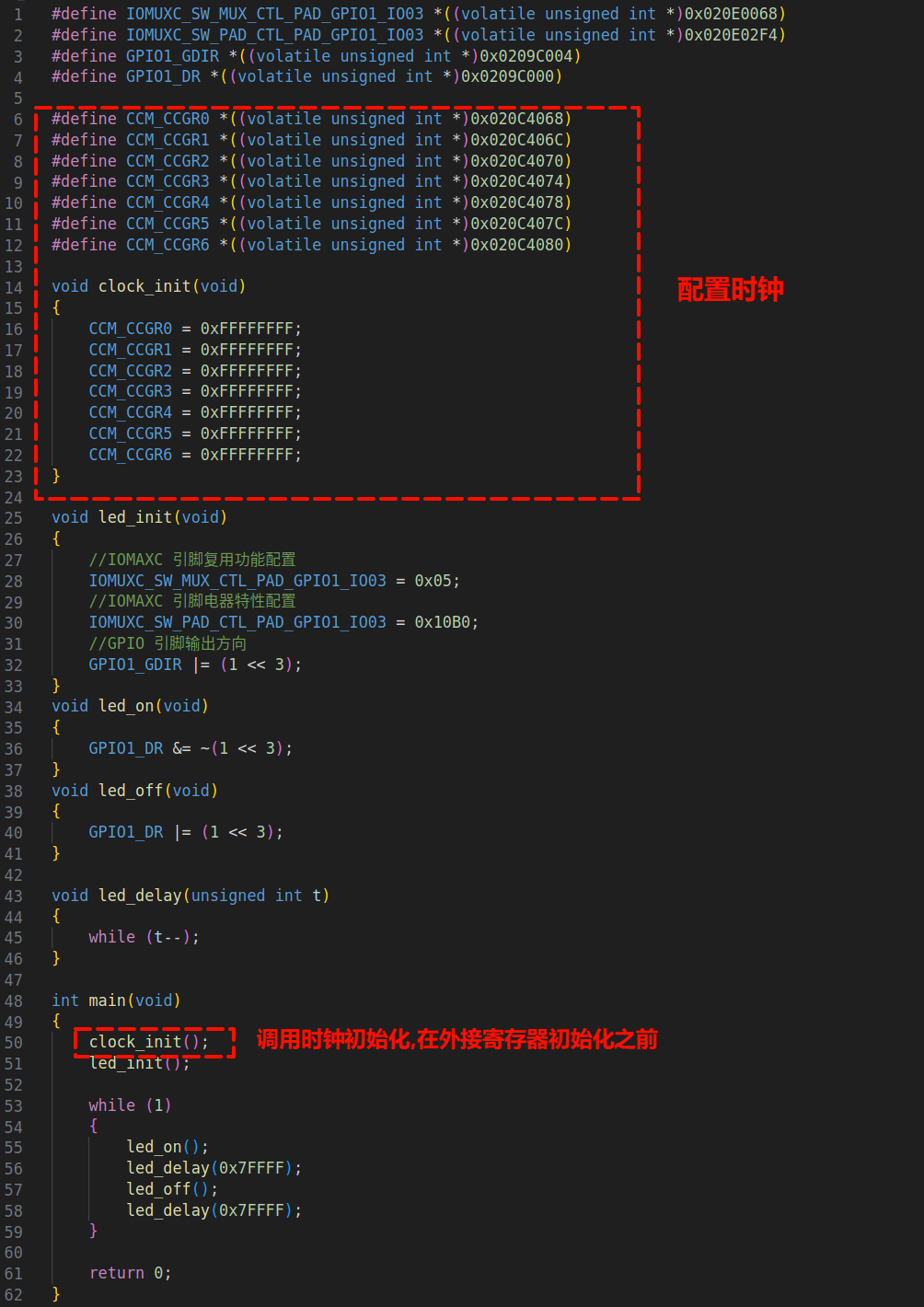

6、优化1.0 - 配置时钟
改动：在main.c中配置了时钟寄存器

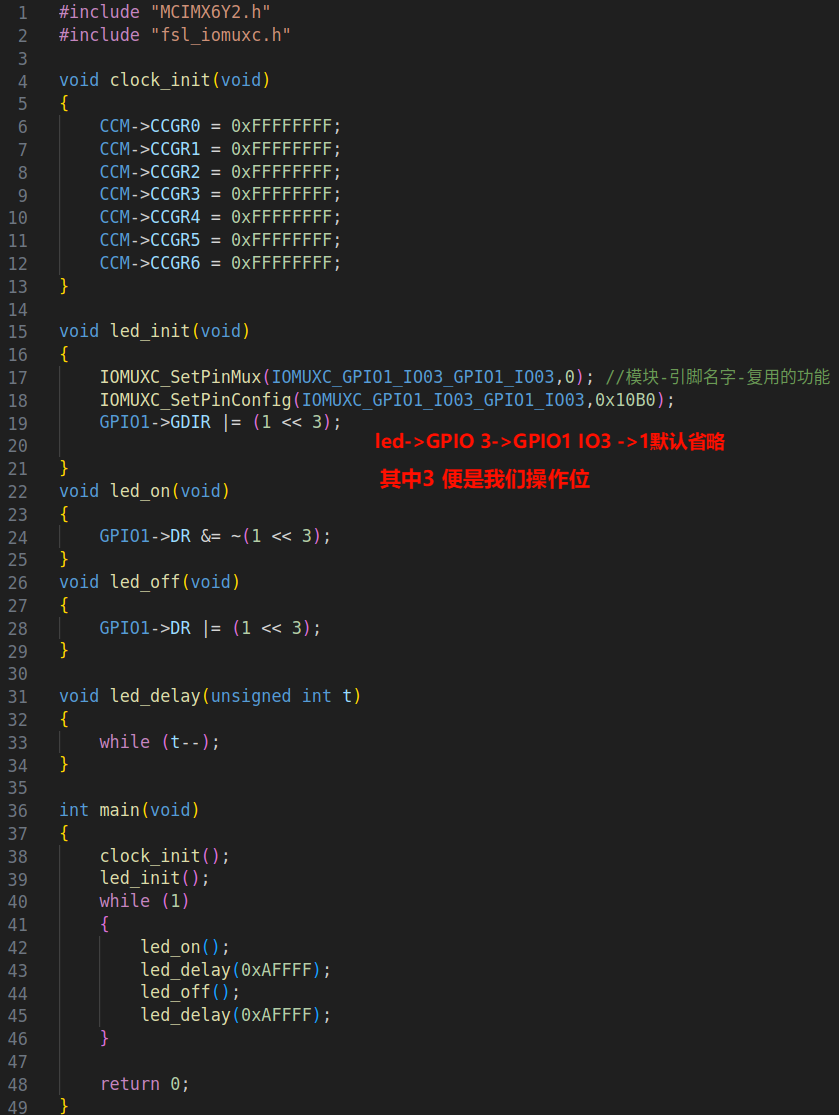

7、优化2.0 - 添加硬件寄存器定义和驱动库文件
改动：在main.c中，添加硬件寄存器定义和驱动库文件，
（1）GPIO方向寄存器
- ARM架构中，GPIO方向寄存器（GDIR）的每个bit控制一个引脚（bit3对应GPIO1_IO03）。
|= (1 << 3)将bit3置1，配置为输出模式，符合硬件要求的原子性位操作（避免影响其他引脚）
（2）GPIO1->DR 位操作注释：
开漏/推挽输出：
DR寄存器bit3直接驱动引脚电平：
DR &= ~(1 << 3)输出低电平（LED点亮，假设共阳极接法）DR |= (1 << 3)输出高电平（LED熄灭）
8、优化3.0 将功能性函数分离

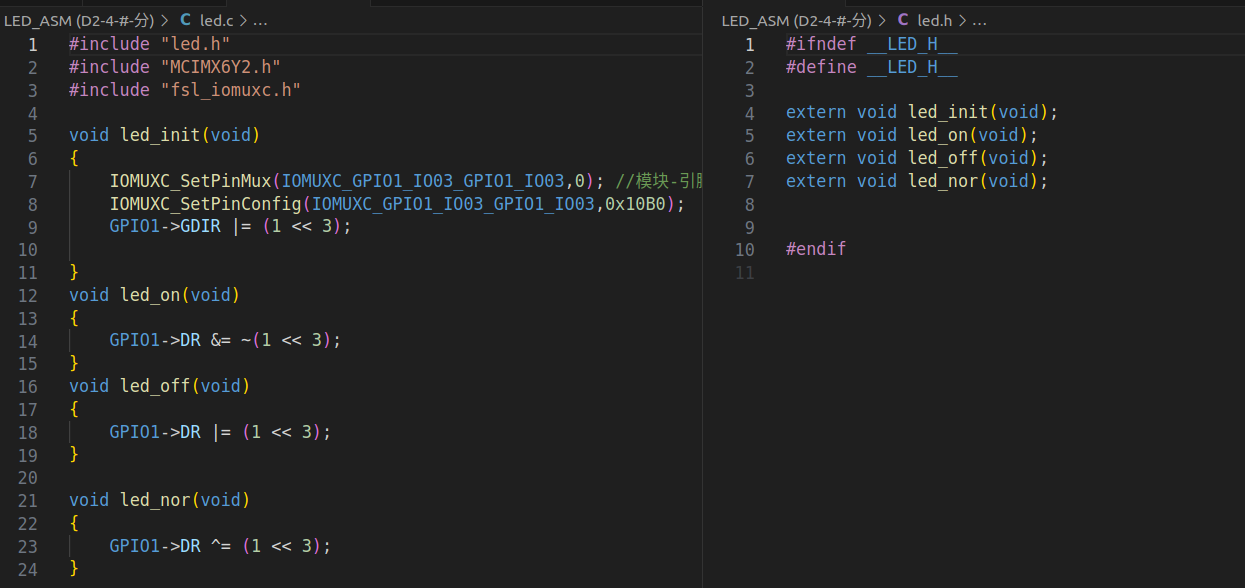

改动：将有关led的函数封装，放入 led.c led.h
9、makefile
二、唤醒蜂鸣器
操作类似：进行优化，进行了BSP工程管理

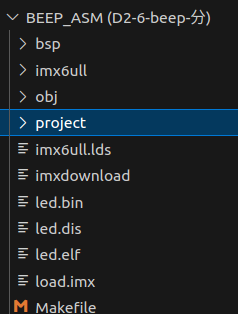

1、BSP工程管理
1.project ：存放必要程序
2.imx6ull ：存放NXP提供的i.mx6ull头文件
3.bsp ：存放硬件外设相关功能模块
4.Makefile： 需要遍目录

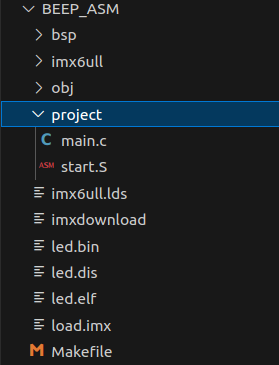

如下图所示
2、链接脚本(.lds)
（1）概要
使用BSP进行工程管理时，makefile就要升级了，同时也需要写一个链接脚本，保证插电启动时，首先运行的是start.S。
明确链接器：代码段、数据段、BSS 段的存放地址和顺序(为 I.MX6ULL 启动做准备）
start.S(启动代码)放在最前面，且需初始化BSS段（未初始化全局变量清 0）
（2）规则
1）内存布局定义核心结构
链接脚本的核心是SECTIONS命令块，用于定义程序各段在内存中的布局：
SECTIONS {/* 各段定义 */
}
2）关键要素分类说明
- 定位计数器与起始地址
. = 0x87800000;- 使用定位计数器(.)设置起始链接地址
- 示例中设置为I.MX6ULL的SD启动地址
- 后续段将从这个地址开始依次排列
- 代码段(.text)处理
.text : {obj/start.o /* 必须首先放置启动文件 */*(.text) /* 收集所有目标文件的.text段 */
}
- 确保启动代码(start.o)位于最前
- 通配符
*(.text)收集所有.text段
- 数据段组织
| 段类型 | 语法示例 | 作用 | 对齐要求 |
|---|---|---|---|
| 只读数据段 | .rodata ALIGN(4) : {*(.rodata*)} | 存放常量数据(如字符串) | 4字节对齐 |
| 已初始化数据 | .data ALIGN(4) : {*(.data)} | 存放已初始化全局/静态变量 | 4字节对齐 |
| 未初始化数据 | .bss ALIGN(4) : {*(.bss)} | 存放未初始化全局/静态变量 | 4字节对齐 |
- BSS段特殊处理
__bss_start = .; /* 定义BSS起始符号 */
.bss ALIGN(4) : {*(.bss) /* 标准BSS段 */*(COMMON) /* 公共块数据 */
}
__bss_end = .; /* 定义BSS结束符号 */
- 需要显式定义起止符号供启动代码使用
- 必须包含COMMON段
- 通常需要4字节对齐
- 对齐控制
ALIGN(4)指令确保段起始地址4字节对齐- 对齐操作对32位处理器至关重要
- 可防止内存访问越界和性能下降

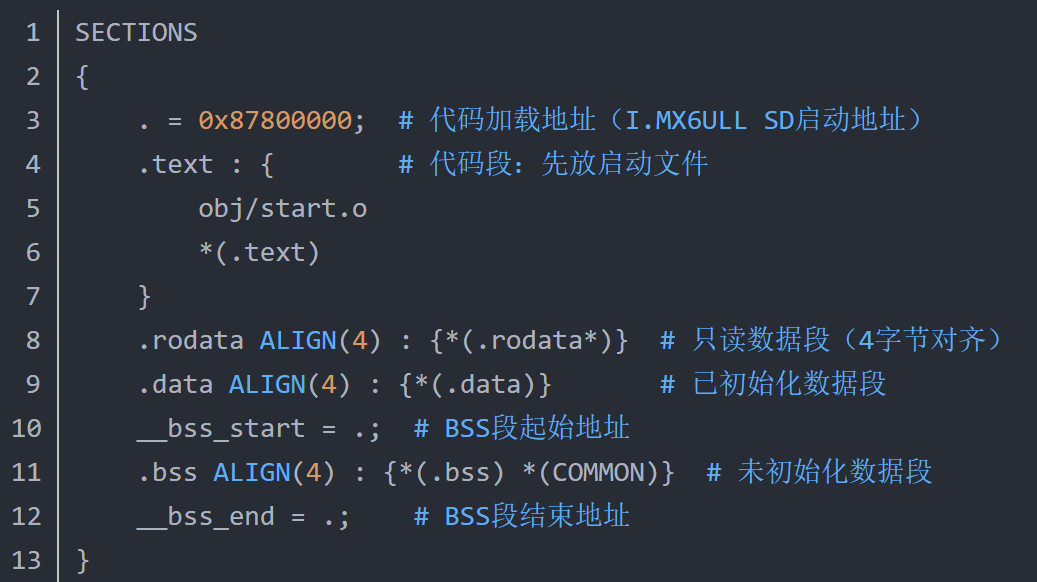

3）完整要素流程图
SECTIONS
│
├─ 定位计数器设置(.=0x87800000)
│
├─ .text段
│ ├─ 强制包含start.o
│ └─ 收集所有.text段
│
├─ .rodata段(ALIGN4)
│
├─ .data段(ALIGN4)
│
├─ BSS段处理
│ ├─ __bss_start标记
│ ├─ .bss段(ALIGN4)
│ │ ├─ 标准.bss
│ │ └─ COMMON块
│ └─ __bss_end标记4）代码示例解释
3、代码实现
start.S

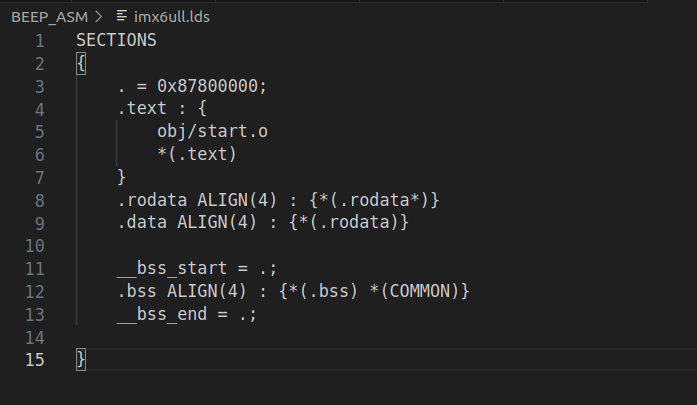

imx6ull.lds

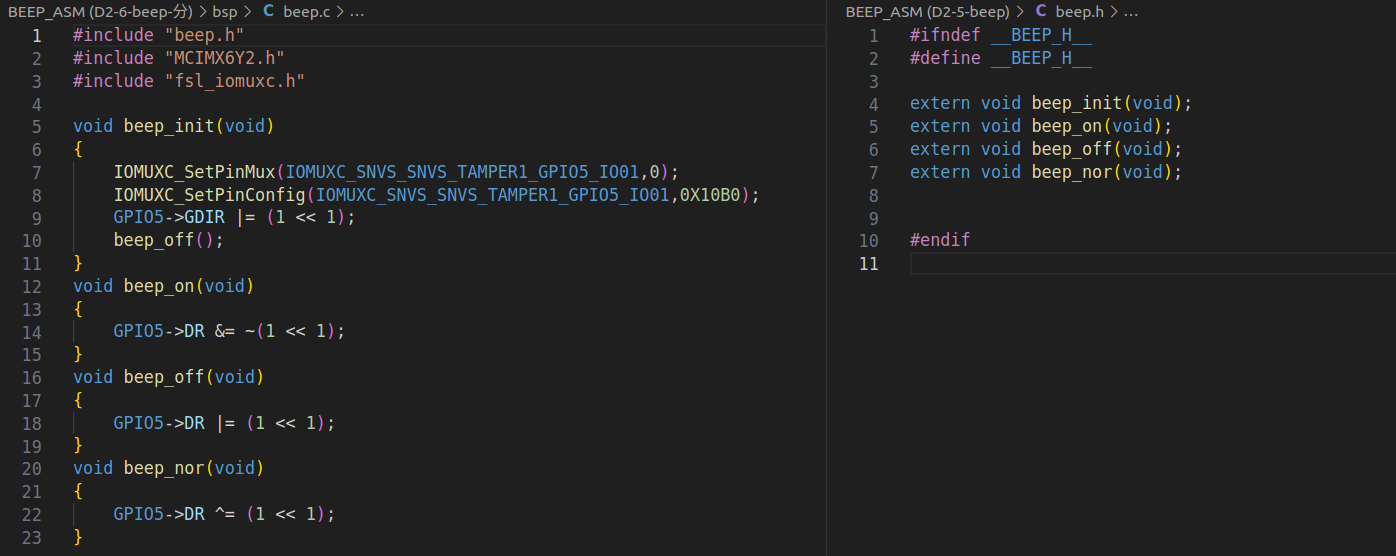

beep.c beep.h

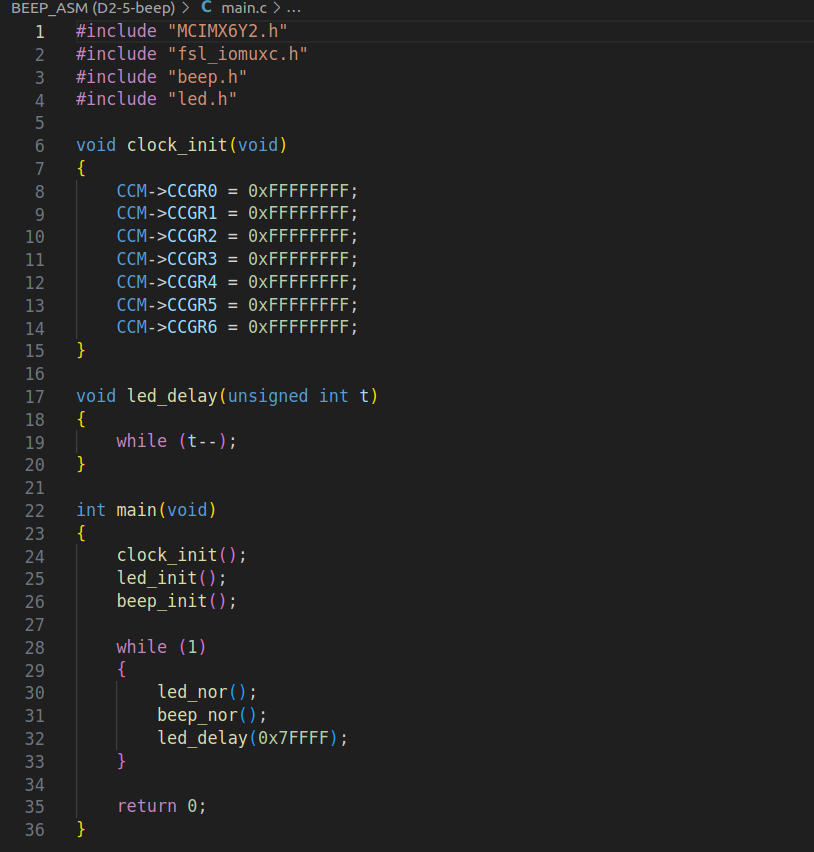

main.c

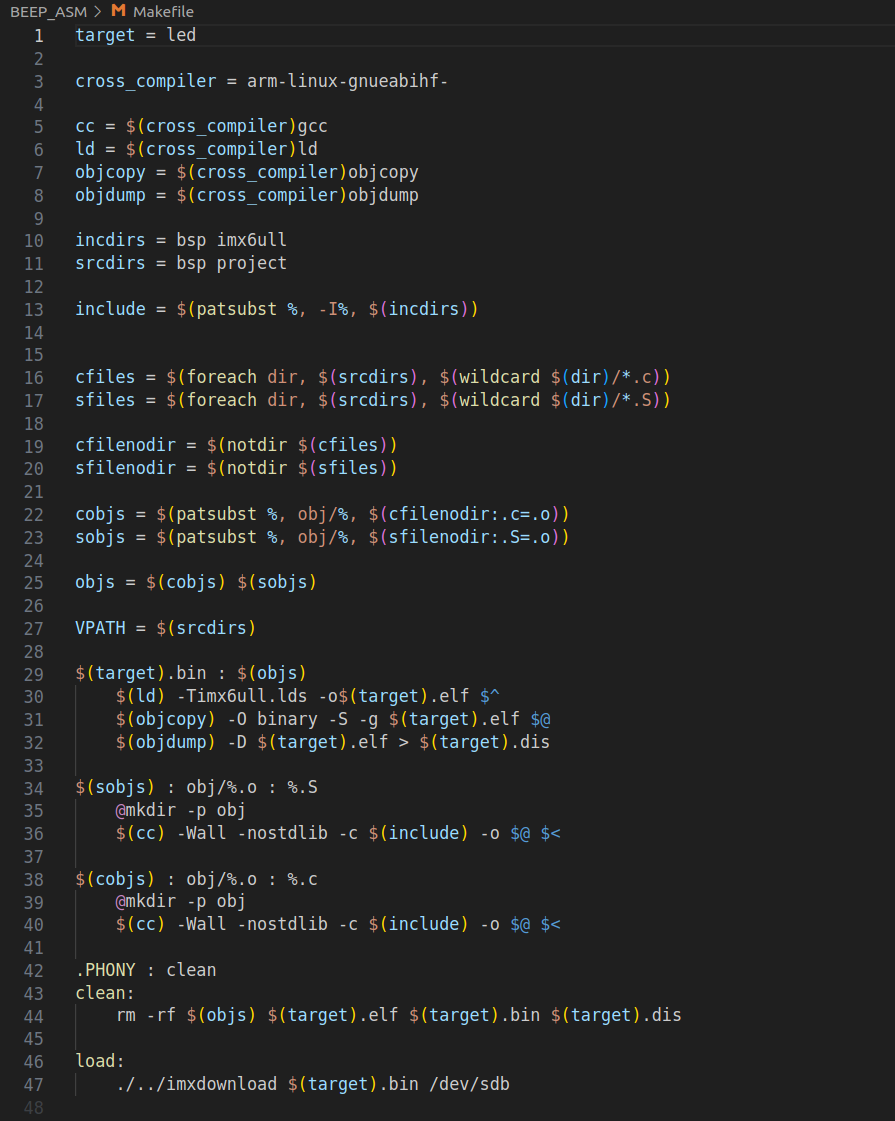

makefile
