STM32H750 QSPI介绍及应用

news 2025/9/12 6:35:22

第十八章 QSPI介绍及应用

QSPI（Quad-SPI，四线串行外设接口）是 STM32H750VBT6 中用于高速访问外部串行存储器的专用外设，支持 单线、双线、四线 SPI 模式，可将外部 NOR Flash 映射到 CPU 地址空间，实现 XIP（eXecute In Place） ——即直接从外部 Flash 运行代码。QSPI 极大扩展了 STM32 的存储能力，是图形显示、固件存储、音频播放等大容量数据应用的核心接口。

🔍 核心定位：

  • QSPI ≠ 普通 SPI，而是专为外部 Flash 优化的“存储控制器”
  • 支持 最高 133 MHz 时钟（DTR 模式可达 266 Mbps）
  • 支持 内存映射模式（Memory-Mapped Mode）
  • 可连接 串行 NOR Flash、NAND Flash、SRAM
  • 是 STM32H7 实现 大容量代码与数据存储 的关键外设

1.1 QSPI 核心特性（STM32H750VBT6）

特性参数说明应用场景
数据线IO0–IO3（可配置为单/双/四线）四线并行传输高带宽通信
时钟CLK（输出）最高 133 MHz（SDR）高速读写
片选NCS（低有效）支持多设备多 Flash 挂载
工作模式间接模式、直接内存映射模式、自动轮询模式灵活访问策略XIP、固件更新
XIP 支持✅代码直接从 Flash 执行扩展程序存储
DMA 支持✅零 CPU 开销数据传输大文件加载
DTR 模式✅（双倍数据速率）CLK 上升/下降沿均采样带宽翻倍
地址宽度24-bit 或 32-bit支持大容量 Flash≥16 MB 设备

📌 STM32H750VBT6 专属优势：

  • 内置 48 MHz HSI48 时钟：无需外部晶振即可驱动 QSPI
  • 支持 HyperBus 协议：兼容 Micron、Cypress 等高速存储器
  • 与 FMC 协同：可实现 Flash + PSRAM 组合存储系统
  • 安全功能：支持 Flash 加密（通过 AES）和 写保护

1.2 QSPI 工作原理详解

1.2.1 通信模式对比
模式数据线传输方向速率用途
单线 SPIIO0单向低兼容传统 SPI Flash
双线 SPIIO0（输出），IO1（输入）半双工中平衡速度与引脚
四线 SPIIO0–IO3全双工（读）高XIP、高速读取
  • DTR 模式（双倍数据速率）：
    • 在 CLK 的上升沿和下降沿都采样数据
    • 实际速率翻倍（如 133 MHz → 266 Mbps）
    • 需 Flash 支持 DTR（如 MX25LM51245G）
1.2.2 QSPI 三种工作模式
  1. 间接模式（Indirect Mode）
  • CPU 通过 QSPI 寄存器发送命令，读写数据
  • 适合 写入、擦除、配置 Flash
  • 代码示例：写入 256 字节数据
  1. 直接内存映射模式（Memory-Mapped Mode）
  • 外部 Flash 映射到地址 0x90000000
  • CPU 可像访问内部 Flash 一样读取代码
  • 实现 XIP（代码执行）
  • 启动后可从 QSPI Flash 运行 main()
  1. 自动轮询模式（Auto-Polling Mode）
  • 自动发送读状态命令，等待 Flash 操作完成
  • 用于 轮询写/擦除完成标志
  • 无需 CPU 轮询，提高效率

1.3 关键寄存器操作

1.3.1 QSPI 主要寄存器
寄存器功能关键位域说明
CR控制寄存器EN, FMODE, SMM, DMM, DTR启用、模式选择
DCR设备配置寄存器CSHOLD, CSSCK, DEVSIZE时序与设备大小
SR状态寄存器TC, FTF, BSY传输完成、FIFO 状态
FCR标志清除寄存器CTCF, CSMFC写 1 清除中断
DLR数据长度寄存器DL传输字节数
ABR地址寄存器ADDRESS目标地址
CCR通信配置寄存器IMODE, ADMODE, ABMODE, DMODE, FMODE命令、地址、数据模式
TDR发送数据寄存器TD写入发送数据
RDR接收数据寄存器RD读取接收数据
1.3.2 配置流程（间接模式写数据）
// 1. 使能 QSPI 时钟
RCC->AHB3ENR |= RCC_AHB3ENR_QSPIEN;// 2. 配置 GPIO（PB2=CLK, PB6=NC, PB10–11=IO0–1, PB1–3=IO2–3）
// 以 PB1/2/6/10/11 为例（AF9 = QSPI）
GPIOB->MODER |= GPIO_MODER_MODER1_1 | GPIO_MODER_MODER2_1 | GPIO_MODER_MODER6_1 | GPIO_MODER_MODER10_1 | GPIO_MODER_MODER11_1;
GPIOB->OTYPER &= ~(0x00002C44); // 推挽
GPIOB->OSPEEDR |= 0x0000AAAA;  // 超高速
GPIOB->AFR[0] |= 9 << 4;     // PB1 = AF9
GPIOB->AFR[0] |= 9 << 8;     // PB2 = AF9
GPIOB->AFR[0] |= 9 << 24;    // PB6 = AF9
GPIOB->AFR[1] |= 9 << 8;     // PB10 = AF9
GPIOB->AFR[1] |= 9 << 12;    // PB11 = AF9// 3. 配置 QSPI
QUADSPI->CR = 0; // 确保未使能
QUADSPI->DCR = (1 << 16) | (1 << 8) | (31 << 0); // CSHOLD=1, CSSCK=1, DEVSIZE=31 (4GB)// 4. 配置通信（四线写，24-bit 地址）
QUADSPI->CCR = QSPI_CCR_FMODE_0                // 间接写| QSPI_CCR_DMODE_2                // 四线数据| QSPI_CCR_ADMODE_2               // 四线地址| QSPI_CCR_IMODE_2                // 四线指令| (0x02 << 16);                   // INSTRUCTION = 0x02 (快速写)// 5. 设置地址
QUADSPI->AR = 0x00000000; // 写入地址 0// 6. 设置数据长度
QUADSPI->DLR = 255; // 256 字节// 7. 使能 QSPI
QUADSPI->CR |= QSPI_CR_EN;// 8. 写入数据（循环）
for (int i = 0; i < 256; i++) {while (!(QUADSPI->SR & QSPI_SR_FTF)); // FIFO 可写QUADSPI->TDR = data_buffer[i];
}// 9. 等待传输完成
while (!(QUADSPI->SR & QSPI_SR_TC));
QUADSPI->FCR = QSPI_FCR_CTCF; // 清除标志
1.3.3 HAL 库简化操作
QSPI_CommandTypeDef sCommand = {0};sCommand.InstructionMode = QSPI_INSTRUCTION_4_LINES;
sCommand.Instruction = 0x02; // 四线写
sCommand.AddressMode = QSPI_ADDRESS_4_LINES;
sCommand.AddressSize = QSPI_ADDRESS_24_BITS;
sCommand.Address = 0x000000;
sCommand.DataMode = QSPI_DATA_4_LINES;
sCommand.DummyCycles = 0;
sCommand.NbData = 256;
sCommand.DdrMode = QSPI_DDR_MODE_DISABLE;
sCommand.DdrHoldHalfCycle = QSPI_DDR_HHC_ANALOG_DELAY;
sCommand.SIOOMode = QSPI_SIOO_INST_EVERY_CMD;if (HAL_QSPI_Command(&hqspi, &sCommand, HAL_TIMEOUT_DEFAULT) != HAL_OK) {Error_Handler();
}if (HAL_QSPI_Transmit(&hqspi, data_buffer, HAL_TIMEOUT_DEFAULT) != HAL_OK) {Error_Handler();
}

1.4 QSPI vs FMC 对比

特性QSPIFMC
接口类型串行（4 线）并行（16+ 线）
速度~50–100 MB/s（四线）~100 MB/s（SRAM）
引脚数6–830–50
存储类型NOR Flash, HyperRAMSRAM, PSRAM, NAND, LCD
XIP 支持✅✅（NOR）
成本低（Flash 便宜）高（PSRAM 贵）
功耗低高
典型应用代码存储、音频图形缓冲、高速缓存

💡 选型建议：

  • 代码存储、固件升级 → QSPI + NOR Flash
  • 图形显示、大数据缓存 → FMC + PSRAM
  • 低成本大存储 → QSPI
  • 高性能实时访问 → FMC

2. QSPI应用示例-STM32IDE

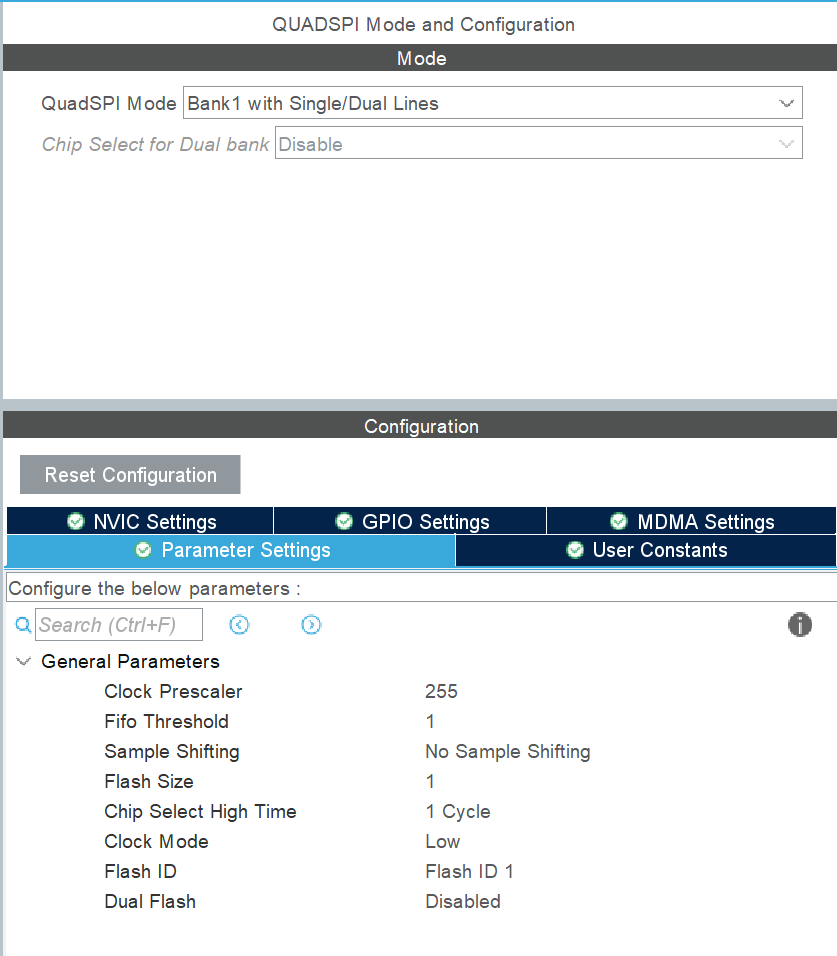

2.1 STM32Cube配置

在这里插入图片描述

2.2 用户代码

#include "quadspi.h"QSPI_HandleTypeDef g_qspi_handle;    /* QSPI句柄 *//*** @brief       等待状态标志* @param       flag : 需要等待的标志位* @param       sta  : 需要等待的状态* @param       wtime: 等待时间* @retval      0, 等待成功; 1, 等待失败.*/
uint8_t qspi_wait_flag(uint32_t flag, uint8_t sta, uint32_t wtime)
{uint8_t flagsta = 0;while (wtime){flagsta = (QUADSPI->SR & flag) ? 1 : 0; /* 获取状态标志 */if (flagsta == sta)break;wtime--;}if (wtime)return 0;else return 1;
}/*** @brief       初始化QSPI接口* @param       无* @retval      0, 成功; 1, 失败.*/
uint8_t qspi_init(void)
{g_qspi_handle.Instance = QUADSPI;                                  /* QSPI */g_qspi_handle.Init.ClockPrescaler = 2;                             /* QPSI分频比，BY25Q128最大频率为108M，所以此处应该为2，QSPI频率就为220/(1+1)=110MHZ稍微有点超频，可以正常就好，不行就只能降低频率 */g_qspi_handle.Init.FifoThreshold = 4;                              /* FIFO阈值为4个字节 */g_qspi_handle.Init.SampleShifting = QSPI_SAMPLE_SHIFTING_HALFCYCLE;/* 采样移位半个周期(DDR模式下,必须设置为0) */g_qspi_handle.Init.FlashSize = 25-1;                               /* SPI FLASH大小，BY25Q128大小为32M字节,2^25，所以取权值25-1=24 */g_qspi_handle.Init.ChipSelectHighTime = QSPI_CS_HIGH_TIME_3_CYCLE; /* 片选高电平时间为3个时钟(9.1*3=27.3ns),即手册里面的tSHSL参数 */g_qspi_handle.Init.ClockMode = QSPI_CLOCK_MODE_3;                  /* 模式3 */g_qspi_handle.Init.FlashID = QSPI_FLASH_ID_1;                      /* 第一片flash */g_qspi_handle.Init.DualFlash = QSPI_DUALFLASH_DISABLE;             /* 禁止双闪存模式 */if(HAL_QSPI_Init(&g_qspi_handle) == HAL_OK){return 0;      /* QSPI初始化成功 */}else{return 1;}
}/*** @brief       QSPI底层驱动,引脚配置，时钟使能* @param       hqspi:QSPI句柄* @note        此函数会被HAL_QSPI_Init()调用* @retval      0, 成功; 1, 失败.*/
void HAL_QSPI_MspInit(QSPI_HandleTypeDef *hqspi)
{GPIO_InitTypeDef gpio_init_struct;__HAL_RCC_QSPI_CLK_ENABLE();      /* 使能QSPI时钟 */__HAL_RCC_GPIOB_CLK_ENABLE();     /* GPIOB时钟使能 */__HAL_RCC_GPIOD_CLK_ENABLE();     /* GPIOD时钟使能 */__HAL_RCC_GPIOE_CLK_ENABLE();     /* GPIOE时钟使能 */gpio_init_struct.Pin = QSPI_BK1_NCS_GPIO_PIN;gpio_init_struct.Mode = GPIO_MODE_AF_PP;                     /* 复用 */gpio_init_struct.Pull = GPIO_PULLUP;                         /* 上拉 */gpio_init_struct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;          /* 高速 */gpio_init_struct.Alternate = GPIO_AF10_QUADSPI;              /* 复用为QSPI */HAL_GPIO_Init(QSPI_BK1_NCS_GPIO_PORT, &gpio_init_struct);    /* 初始化QSPI_BK1_NCS引脚 */gpio_init_struct.Pin = QSPI_BK1_CLK_GPIO_PIN;gpio_init_struct.Mode = GPIO_MODE_AF_PP;                     /* 复用 */gpio_init_struct.Pull = GPIO_PULLUP;                         /* 上拉 */gpio_init_struct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;          /* 高速 */gpio_init_struct.Alternate = GPIO_AF9_QUADSPI;               /* 复用为QSPI */HAL_GPIO_Init(QSPI_BK1_CLK_GPIO_PORT, &gpio_init_struct);    /* 初始化QSPI_BK1_CLK引脚 */gpio_init_struct.Pin = QSPI_BK1_IO0_GPIO_PIN;HAL_GPIO_Init(QSPI_BK1_IO0_GPIO_PORT, &gpio_init_struct);    /* 初始化QSPI_BK1_IO0引脚 */gpio_init_struct.Pin = QSPI_BK1_IO1_GPIO_PIN;HAL_GPIO_Init(QSPI_BK1_IO1_GPIO_PORT, &gpio_init_struct);    /* 初始化QSPI_BK1_IO1引脚 */gpio_init_struct.Pin = QSPI_BK1_IO2_GPIO_PIN;HAL_GPIO_Init(QSPI_BK1_IO2_GPIO_PORT, &gpio_init_struct);    /* 初始化QSPI_BK1_IO2引脚 */gpio_init_struct.Pin = QSPI_BK1_IO3_GPIO_PIN;HAL_GPIO_Init(QSPI_BK1_IO3_GPIO_PORT, &gpio_init_struct);    /* 初始化QSPI_BK1_IO3引脚 */
}/*** @brief       QSPI发送命令* @param       cmd : 要发送的指令* @param       addr: 发送到的目的地址* @param       mode: 模式,详细位定义如下:*   @arg       mode[1:0]: 指令模式; 00,无指令;  01,单线传输指令; 10,双线传输指令; 11,四线传输指令.*   @arg       mode[3:2]: 地址模式; 00,无地址;  01,单线传输地址; 10,双线传输地址; 11,四线传输地址.*   @arg       mode[5:4]: 地址长度; 00,8位地址; 01,16位地址;     10,24位地址;     11,32位地址.*   @arg       mode[7:6]: 数据模式; 00,无数据;  01,单线传输数据; 10,双线传输数据; 11,四线传输数据.* @param       dmcycle: 空指令周期数* @retval      无*/
void qspi_send_cmd(uint8_t cmd, uint32_t addr, uint8_t mode, uint8_t dmcycle)
{QSPI_CommandTypeDef qspi_command_handle;qspi_command_handle.Instruction = cmd;                              /* 指令 */qspi_command_handle.Address = addr;                                 /* 地址 */qspi_command_handle.DummyCycles = dmcycle;                          /* 设置空指令周期数 */if(((mode >> 0) & 0x03) == 0)qspi_command_handle.InstructionMode = QSPI_INSTRUCTION_NONE;        /* 指令模式 */else if(((mode >> 0) & 0x03) == 1)qspi_command_handle.InstructionMode = QSPI_INSTRUCTION_1_LINE;      /* 指令模式 */else if(((mode >> 0) & 0x03) == 2)qspi_command_handle.InstructionMode = QSPI_INSTRUCTION_2_LINES;     /* 指令模式 */else if(((mode >> 0) & 0x03) == 3)qspi_command_handle.InstructionMode = QSPI_INSTRUCTION_4_LINES;     /* 指令模式 */if(((mode >> 2) & 0x03) == 0)qspi_command_handle.AddressMode = QSPI_ADDRESS_NONE;                /* 地址模式 */else if(((mode >> 2) & 0x03) == 1)qspi_command_handle.AddressMode = QSPI_ADDRESS_1_LINE;              /* 地址模式 */else if(((mode >> 2) & 0x03) == 2)qspi_command_handle.AddressMode = QSPI_ADDRESS_2_LINES;             /* 地址模式 */else if(((mode >> 2) & 0x03) == 3)qspi_command_handle.AddressMode = QSPI_ADDRESS_4_LINES;             /* 地址模式 */if(((mode >> 4)&0x03) == 0)qspi_command_handle.AddressSize = QSPI_ADDRESS_8_BITS;              /* 地址长度 */else if(((mode >> 4) & 0x03) == 1)qspi_command_handle.AddressSize = QSPI_ADDRESS_16_BITS;             /* 地址长度 */else if(((mode >> 4) & 0x03) == 2)qspi_command_handle.AddressSize = QSPI_ADDRESS_24_BITS;             /* 地址长度 */else if(((mode >> 4) & 0x03) == 3)qspi_command_handle.AddressSize = QSPI_ADDRESS_32_BITS;             /* 地址长度 */if(((mode >> 6) & 0x03) == 0)qspi_command_handle.DataMode=QSPI_DATA_NONE;                        /* 数据模式 */else if(((mode >> 6) & 0x03) == 1)qspi_command_handle.DataMode = QSPI_DATA_1_LINE;                    /* 数据模式 */else if(((mode >> 6) & 0x03) == 2)qspi_command_handle.DataMode = QSPI_DATA_2_LINES;                   /* 数据模式 */else if(((mode >> 6) & 0x03) == 3)qspi_command_handle.DataMode = QSPI_DATA_4_LINES;                   /* 数据模式 */qspi_command_handle.SIOOMode = QSPI_SIOO_INST_EVERY_CMD;            /* 每次都发送指令 */qspi_command_handle.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE;  /* 无交替字节 */qspi_command_handle.DdrMode = QSPI_DDR_MODE_DISABLE;                /* 关闭DDR模式 */qspi_command_handle.DdrHoldHalfCycle = QSPI_DDR_HHC_ANALOG_DELAY;HAL_QSPI_Command(&g_qspi_handle, &qspi_command_handle, 5000);
}/*** @brief       QSPI接收指定长度的数据* @param       buf     : 接收数据缓冲区首地址* @param       datalen : 要传输的数据长度* @retval      0, 成功; 其他, 错误代码.*/
uint8_t qspi_receive(uint8_t *buf, uint32_t datalen)
{g_qspi_handle.Instance->DLR = datalen - 1;   /* 配置数据长度 */if (HAL_QSPI_Receive(&g_qspi_handle, buf, 5000) == HAL_OK){return 0;}else{return 1;}
}/*** @brief       QSPI发送指定长度的数据* @param       buf     : 发送数据缓冲区首地址* @param       datalen : 要传输的数据长度* @retval      0, 成功; 其他, 错误代码.*/
uint8_t qspi_transmit(uint8_t *buf, uint32_t datalen)
{g_qspi_handle.Instance->DLR = datalen - 1; /* 配置数据长度 */if (HAL_QSPI_Transmit(&g_qspi_handle, buf, 5000) == HAL_OK){return 0;}else{return 1;}
}/*** @brief       QSPI进入内存映射模式（执行QSPI代码必备前提）*   @note      必须根据所使用QSPI FLASH的容量设置正确的ftype值!* @param       ftype: flash类型*   @arg           0, 普通FLASH, 容量在128Mbit及以内的*   @arg           1, 大容量FLASH, 容量在256Mbit及以上的.* @retval      无*/
void sys_qspi_enable_memmapmode(uint8_t ftype)
{uint32_t tempreg = 0;GPIO_InitTypeDef qspi_gpio;__HAL_RCC_GPIOB_CLK_ENABLE();                            /* 使能PORTB时钟 */__HAL_RCC_GPIOD_CLK_ENABLE();                            /* 使能PORTD时钟 */__HAL_RCC_GPIOE_CLK_ENABLE();                            /* 使能PORTE时钟 */__HAL_RCC_QSPI_CLK_ENABLE();                             /* QSPI时钟使能 */qspi_gpio.Pin = GPIO_PIN_6;                              /* PB6 AF10 */qspi_gpio.Mode = GPIO_MODE_AF_PP;qspi_gpio.Speed = GPIO_SPEED_FREQ_VERY_HIGH;qspi_gpio.Pull = GPIO_PULLUP;qspi_gpio.Alternate = GPIO_AF10_QUADSPI;HAL_GPIO_Init(GPIOB, &qspi_gpio);qspi_gpio.Pin = GPIO_PIN_2;                              /* PB2 AF9 */qspi_gpio.Alternate = GPIO_AF9_QUADSPI;HAL_GPIO_Init(GPIOB, &qspi_gpio);qspi_gpio.Pin = GPIO_PIN_11 | GPIO_PIN_12 | GPIO_PIN_13; /* PD11,12,13 AF9 */qspi_gpio.Alternate = GPIO_AF9_QUADSPI;HAL_GPIO_Init(GPIOD, &qspi_gpio);qspi_gpio.Pin = GPIO_PIN_2;                              /* PE2 AF9 */qspi_gpio.Alternate = GPIO_AF9_QUADSPI;HAL_GPIO_Init(GPIOE, &qspi_gpio);/* QSPI设置，参考QSPI实验的QSPI_Init函数 */RCC->AHB3RSTR |= 1 << 14;       /* 复位QSPI */RCC->AHB3RSTR &= ~(1 << 14);    /* 停止复位QSPI */while (QUADSPI->SR & (1 << 5)); /* 等待BUSY位清零 *//* QSPI时钟源已经在sys_stm32_clock_init()函数中设置 */QUADSPI->CR = 0X01000310;       /* 设置CR寄存器, 这些值怎么来的，请参考QSPI实验/看H750参考手册寄存器描述分析 */QUADSPI->DCR = 0X00180201;      /* 设置DCR寄存器(FLASH容量32M(最大容量设置为32M, 默认用16M的), tSHSL = 3个时钟) */QUADSPI->CR |= 1 << 0;          /* 使能QSPI *//**  注意:QSPI QE位的使能，在QSPI烧写算法里面，就已经设置了*  所以, 这里可以不用设置QE位，否则需要加入对QE位置1的代码*  不过, 代码必须通过仿真器下载, 直接烧录到外部QSPI FLASH, 是不可用的*  如果想直接烧录到外部QSPI FLASH也可以用, 则需要在这里添加QE位置1的代码**  另外, 对与W25Q256,还需要使能4字节地址模式,或者设置S3的ADP位为1.*  我们在QSPI烧写算法里面已经设置了ADP=1(上电即32位地址模式),因此这里也*  不需要发送进入4字节地址模式指令/设置ADP=1了, 否则还需要设置ADP=1*//* BY/W25QXX 写使能（0X06指令）*/while (QUADSPI->SR & (1 << 5)); /* 等待BUSY位清零 */QUADSPI->CCR = 0X00000106;      /* 发送0X06指令，BY/W25QXX写使能 */while ((QUADSPI->SR & (1 << 1)) == 0);/* 等待指令发送完成 */QUADSPI->FCR |= 1 << 1;         /* 清除发送完成标志位 *//* MemroyMap 模式设置 */while (QUADSPI->SR & (1 << 5)); /* 等待BUSY位清零 */QUADSPI->ABR = 0;               /* 交替字节设置为0，实际上就是25QXX 0XEB指令的, M0~M7 = 0 */tempreg = 0XEB;                 /* INSTRUCTION[7:0] = 0XEB, 发送0XEB指令（Fast Read QUAD I/O） */tempreg |= 1 << 8;              /* IMODE[1:0] = 1, 单线传输指令 */tempreg |= 3 << 10;             /* ADDRESS[1:0] = 3, 四线传输地址 */tempreg |= (2 + ftype) << 12;   /* ADSIZE[1:0] = 2/3, 24位(ftype = 0) / 32位(ftype = 1)地址长度 */tempreg |= 3 << 14;             /* ABMODE[1:0] = 3, 四线传输交替字节 */tempreg |= 0 << 16;             /* ABSIZE[1:0] = 0, 8位交替字节(M0~M7) */tempreg |= 4 << 18;             /* DCYC[4:0] = 4, 4个dummy周期 */tempreg |= 3 << 24;             /* DMODE[1:0] = 3, 四线传输数据 */tempreg |= 3 << 26;             /* FMODE[1:0] = 3, 内存映射模式 */QUADSPI->CCR = tempreg;         /* 设置CCR寄存器 *//* 设置QSPI FLASH空间的MPU保护 */SCB->SHCSR &= ~(1 << 16);       /* 禁止MemManage */MPU->CTRL &= ~(1 << 0);         /* 禁止MPU */MPU->RNR = 0;                   /* 设置保护区域编号为0(1~7可以给其他内存用) */MPU->RBAR = 0X90000000;         /* 基地址为0X9000 000, 即QSPI的起始地址 */MPU->RASR = 0X0303002D;         /* 设置相关保护参数(禁止共用, 允许cache, 允许缓冲), 详见MPU实验的解析 */MPU->CTRL = (1 << 2) | (1 << 0);/* 使能PRIVDEFENA, 使能MPU */SCB->SHCSR |= 1 << 16;          /* 使能MemManage */
}
#include "quadspi.h"
#include "flash.h"
#include "delay.h"uint16_t g_norflash_type = W25Q128;     /* 默认是W25Q128 *//* SPI FLASH 地址位宽 */
volatile uint8_t g_norflash_addrw = 2;  /* SPI FLASH地址位宽, 在norflash_read_id函数里面被修改* 2, 表示24bit地址宽度* 3, 表示32bit地址宽度*//*** @brief       初始化SPI NOR FLASH* @param       无* @retval      无*/
void norflash_init(void)
{uint8_t temp;qspi_init();                /* 初始化QSPI */norflash_qspi_disable();    /* 退出QPI模式(避免芯片之前进入这个模式,导致下载失败) */norflash_qe_enable();       /* 使能QE位 */g_norflash_type = norflash_read_id();/* 读取FLASH ID. */if (g_norflash_type == W25Q256)   /* SPI FLASH为W25Q256, 必须使能4字节地址模式 */{temp = norflash_read_sr(3); /* 读取状态寄存器3，判断地址模式 */if ((temp & 0X01) == 0)     /* 如果不是4字节地址模式,则进入4字节地址模式 */{norflash_write_enable();/* 写使能 */temp |= 1 << 1;         /* ADP=1, 上电4位地址模式 */norflash_write_sr(3, temp);  /* 写SR3 */norflash_write_enable();/* 写使能 *//* QPI,使能4字节地址指令,地址为0,无数据_8位地址_无地址_单线传输指令,无空周期,0个字节数据 */qspi_send_cmd(FLASH_Enable4ByteAddr, 0, (0 << 6) | (0 << 4) | (0 << 2) | (1 << 0), 0);}}//printf("ID:%x\r\n", g_norflash_type);
}/*** @brief       等待空闲* @param       无* @retval      无*/
static void norflash_wait_busy(void)
{while ((norflash_read_sr(1) & 0x01) == 0x01);   /*  等待BUSY位清空 */
}/*** @brief       退出QSPI模式* @param       无* @retval      无*/
static void norflash_qspi_disable(void)
{/* 写command指令,地址为0,无数据_8位地址_无地址_4线传输指令,无空周期,0个字节数据 */qspi_send_cmd(FLASH_ExitQPIMode, 0, (0 << 6) | (0 << 4) | (0 << 2) | (3 << 0), 0);
}/*** @brief       使能FLASH QE位，使能IO2/IO3* @param       无* @retval      无*/
static void norflash_qe_enable(void)
{uint8_t stareg2 = 0;stareg2 = norflash_read_sr(2);  /* 先读出状态寄存器2的原始值 *///printf("stareg2:%x\r\n", stareg2);if ((stareg2 & 0X02) == 0)      /* QE位未使能 */{norflash_write_enable();    /* 写使能 */stareg2 |= 1 << 1;          /* 使能QE位 */norflash_write_sr(2, stareg2);  /* 写状态寄存器2 */}
}/*** @brief       25QXX写使能*   @note      将S1寄存器的WEL置位* @param       无* @retval      无*/
void norflash_write_enable(void)
{/* SPI,写使能指令,地址为0,无数据_8位地址_无地址_单线传输指令,无空周期,0个字节数据 */qspi_send_cmd(FLASH_WriteEnable, 0, (0 << 6) | (0 << 4) | (0 << 2) | (1 << 0), 0);
}/*** @brief       25QXX写禁止*   @note      将S1寄存器的WEL清零* @param       无* @retval      无*/
void norflash_write_disable(void)
{/* SPI,写禁止指令,地址为0,无数据_8位地址_无地址_单线传输指令,无空周期,0个字节数据 */qspi_send_cmd(FLASH_WriteDisable, 0, (0 << 6) | (0 << 4) | (0 << 2) | (1 << 0), 0);
}/*** @brief       读取25QXX的状态寄存器，25QXX一共有3个状态寄存器*   @note      状态寄存器1：*              BIT7  6   5   4   3   2   1   0*              SPR   RV  TB BP2 BP1 BP0 WEL BUSY*              SPR:默认0,状态寄存器保护位,配合WP使用*              TB,BP2,BP1,BP0:FLASH区域写保护设置*              WEL:写使能锁定*              BUSY:忙标记位(1,忙;0,空闲)*              默认:0x00**              状态寄存器2：*              BIT7  6   5   4   3   2   1   0*              SUS   CMP LB3 LB2 LB1 (R) QE  SRP1**              状态寄存器3：*              BIT7      6    5    4   3   2   1   0*              HOLD/RST  DRV1 DRV0 (R) (R) WPS ADP ADS** @param       regno: 状态寄存器号，范围:1~3* @retval      状态寄存器值*/
uint8_t norflash_read_sr(uint8_t regno)
{uint8_t byte = 0, command = 0;switch (regno){case 1:command = FLASH_ReadStatusReg1;  /* 读状态寄存器1指令 */break;case 2:command = FLASH_ReadStatusReg2;  /* 读状态寄存器2指令 */break;case 3:command = FLASH_ReadStatusReg3;  /* 读状态寄存器3指令 */break;default:command = FLASH_ReadStatusReg1;break;}/* SPI,写command指令,地址为0,单线传数据_8位地址_无地址_单线传输指令,无空周期,1个字节数据 */qspi_send_cmd(command, 0, (1 << 6) | (0 << 4) | (0 << 2) | (1 << 0), 0);qspi_receive(&byte, 1);return byte;
}/*** @brief       写25QXX状态寄存器*   @note      寄存器说明见norflash_read_sr函数说明* @param       regno: 状态寄存器号，范围:1~3* @param       sr   : 要写入状态寄存器的值* @retval      无*/
void norflash_write_sr(uint8_t regno, uint8_t sr)
{uint8_t command = 0;switch (regno){case 1:command = FLASH_WriteStatusReg1;  /* 写状态寄存器1指令 */break;case 2:command = FLASH_WriteStatusReg2;  /* 写状态寄存器2指令 */break;case 3:command = FLASH_WriteStatusReg3;  /* 写状态寄存器3指令 */break;default:command = FLASH_WriteStatusReg1;break;}/* SPI,写command指令,地址为0,单线传数据_8位地址_无地址_单线传输指令,无空周期,1个字节数据 */qspi_send_cmd(command, 0, (1 << 6) | (0 << 4) | (0 << 2) | (1 << 0), 0);qspi_transmit(&sr, 1);
}/*** @brief       读取芯片ID* @param       无* @retval      FLASH芯片ID*   @note      芯片ID列表见: norflash.h, 芯片列表部分*/
uint16_t norflash_read_id(void)
{uint8_t temp[2];uint16_t deviceid;qspi_init();          /* 进行库函数调用前要先初始化 *//* SPI,读id,地址为0,单线传输数据_24位地址_单线传输地址_单线传输指令,无空周期,2个字节数据 */qspi_send_cmd(FLASH_ManufactDeviceID, 0, (1 << 6) | (2 << 4) | (1 << 2) | (1 << 0), 0);qspi_receive(temp, 2);deviceid = (temp[0] << 8) | temp[1];if (deviceid == W25Q256){g_norflash_addrw = 3;   /* 如果是W25Q256, 标记32bit地址宽度 */}return deviceid;
}/*** @brief       读取SPI FLASH,仅支持QSPI模式*   @note      在指定地址开始读取指定长度的数据* @param       pbuf    : 数据存储区* @param       addr    : 开始读取的地址(最大32bit)* @param       datalen : 要读取的字节数(最大65535)* @retval      无*/
void norflash_read(uint8_t *pbuf, uint32_t addr, uint16_t datalen)
{/* QSPI,快速读数据,地址为addr,4线传输数据_24/32位地址_4线传输地址_1线传输指令,6空周期,datalen个数据 */qspi_send_cmd(FLASH_FastReadQuad, addr, (3 << 6) | (g_norflash_addrw << 4) | (3 << 2) | (1 << 0), 6);qspi_receive(pbuf, datalen);
}/*** @brief       SPI在一页(0~65535)内写入少于256个字节的数据*   @note      在指定地址开始写入最大256字节的数据* @param       pbuf    : 数据存储区* @param       addr    : 开始写入的地址(最大32bit)* @param       datalen : 要写入的字节数(最大256),该数不应该超过该页的剩余字节数!!!* @retval      无*/
static void norflash_write_page(uint8_t *pbuf, uint32_t addr, uint16_t datalen)
{norflash_write_enable();        /* 写使能 *//* QSPI,页写指令,地址为addr,4线传输数据_24/32位地址_1线传输地址_1线传输指令,无空周期,datalen个数据 */qspi_send_cmd(FLASH_PageProgramQuad, addr, (3 << 6) | (g_norflash_addrw << 4) | (1 << 2) | (1 << 0), 0);qspi_transmit(pbuf, datalen);   /* 发送数据 */norflash_wait_busy();           /* 等待写入结束 */
}/*** @brief       无检验写SPI FLASH*   @note      必须确保所写的地址范围内的数据全部为0XFF,否则在非0XFF处写入的数据将失败!*              具有自动换页功能*              在指定地址开始写入指定长度的数据,但是要确保地址不越界!** @param       pbuf    : 数据存储区* @param       addr    : 开始写入的地址(最大32bit)* @param       datalen : 要写入的字节数(最大65535)* @retval      无*/
static void norflash_write_nocheck(uint8_t *pbuf, uint32_t addr, uint16_t datalen)
{uint16_t pageremain;pageremain = 256 - addr % 256;  /* 单页剩余的字节数 */if (datalen <= pageremain)      /* 不大于256个字节 */{pageremain = datalen;}while (1){/* 当写入字节比页内剩余地址还少的时候, 一次性写完* 当写入直接比页内剩余地址还多的时候, 先写完整个页内剩余地址, 然后根据剩余长度进行不同处理*/norflash_write_page(pbuf, addr, pageremain);if (datalen == pageremain)   /* 写入结束了 */{break;}else     /* datalen > pageremain */{pbuf += pageremain;         /* pbuf指针地址偏移,前面已经写了pageremain字节 */addr += pageremain;         /* 写地址偏移,前面已经写了pageremain字节 */datalen -= pageremain;      /* 写入总长度减去已经写入了的字节数 */if (datalen > 256)          /* 剩余数据还大于一页,可以一次写一页 */{pageremain = 256;       /* 一次可以写入256个字节 */}else     /* 剩余数据小于一页,可以一次写完 */{pageremain = datalen;   /* 不够256个字节了 */}}}
}/*** @brief       写SPI FLASH*   @note      在指定地址开始写入指定长度的数据 , 该函数带擦除操作!*              SPI FLASH 一般是: 256个字节为一个Page, 4Kbytes为一个Sector, 16个扇区为1个Block*              擦除的最小单位为Sector.** @param       pbuf    : 数据存储区* @param       addr    : 开始写入的地址(最大32bit)* @param       datalen : 要写入的字节数(最大65535)* @retval      无*/
uint8_t g_norflash_buf[4096];   /* 扇区缓存 */void norflash_write(uint8_t *pbuf, uint32_t addr, uint16_t datalen)
{uint32_t secpos;uint16_t secoff;uint16_t secremain;uint16_t i;uint8_t *norflash_buf;norflash_buf = g_norflash_buf;secpos = addr / 4096;       /* 扇区地址 */secoff = addr % 4096;       /* 在扇区内的偏移 */secremain = 4096 - secoff;  /* 扇区剩余空间大小 *///printf("ad:%X,nb:%X\r\n", addr, datalen); /* 测试用 */if (datalen <= secremain){secremain = datalen;    /* 不大于4096个字节 */}while (1){norflash_read(norflash_buf, secpos * 4096, 4096);   /* 读出整个扇区的内容 */for (i = 0; i < secremain; i++)   /* 校验数据 */{if (norflash_buf[secoff + i] != 0XFF){break;      /* 需要擦除, 直接退出for循环 */}}if (i < secremain)   /* 需要擦除 */{norflash_erase_sector(secpos);  /* 擦除这个扇区 */for (i = 0; i < secremain; i++)   /* 复制 */{norflash_buf[i + secoff] = pbuf[i];}norflash_write_nocheck(norflash_buf, secpos * 4096, 4096);  /* 写入整个扇区 */}else        /* 写已经擦除了的,直接写入扇区剩余区间. */{norflash_write_nocheck(pbuf, addr, secremain);  /* 直接写扇区 */}if (datalen == secremain){break;  /* 写入结束了 */}else        /* 写入未结束 */{secpos++;               /* 扇区地址增1 */secoff = 0;             /* 偏移位置为0 */pbuf += secremain;      /* 指针偏移 */addr += secremain;      /* 写地址偏移 */datalen -= secremain;   /* 字节数递减 */if (datalen > 4096){secremain = 4096;   /* 下一个扇区还是写不完 */}else{secremain = datalen;/* 下一个扇区可以写完了 */}}}
}/*** @brief       擦除整个芯片*   @note      等待时间超长...* @param       无* @retval      无*/
void norflash_erase_chip(void)
{norflash_write_enable();    /* 写使能 */norflash_wait_busy();       /* 等待空闲 *//* QPI,写全片擦除指令,地址为0,无数据_8位地址_无地址_1线传输指令,无空周期,0个字节数据 */qspi_send_cmd(FLASH_ChipErase, 0, (0 << 6) | (0 << 4) | (0 << 2) | (1 << 0), 0);norflash_wait_busy();       /* 等待芯片擦除结束 */
}/*** @brief       擦除一个扇区*   @note      注意,这里是扇区地址,不是字节地址!!*              擦除一个扇区的最少时间:150ms** @param       saddr : 扇区地址 根据实际容量设置* @retval      无*/
void norflash_erase_sector(uint32_t saddr)
{//printf("fe:%x\r\n", saddr);   /* 监视falsh擦除情况,测试用 */saddr *= 4096;norflash_write_enable();        /* 写使能 */norflash_wait_busy();           /* 等待空闲 *//* QPI,写扇区擦除指令,地址为0,无数据_24/32位地址_1线传输地址_1线传输指令,无空周期,0个字节数据 */qspi_send_cmd(FLASH_SectorErase, saddr, (0 << 6) | (g_norflash_addrw << 4) | (1 << 2) | (1 << 0), 0);norflash_wait_busy();           /* 等待擦除完成 */
}

 /* 因为STM32H7不支持QSPI接口读时写,因此该代码用于实现QSPI FLASH的数据写入,原理是：*  qspi.c、flash.c和flash_ex.c等3部分代码全部存储在H7的内部FLASH,保证操作*  QSPI FLASH的时候,不需要访问QSPI FLASH的代码. 从而实现QSPI FLASH数据写入.*/
#include "quadspi.h"
#include "flash.h"
#include "flash_ex.h"extern uint8_t g_norflash_addrw;    /* 表示当前是24bit/32bit数据位宽, 在norflash.c里面定义 *//*** @brief       执行: WFI指令(执行完该指令进入低功耗状态, 等待中断唤醒)* @param       无* @retval      无*/
void sys_wfi_set(void)
{__ASM volatile("wfi");
}/*** @brief       关闭所有中断(但是不包括fault和NMI中断)* @param       无* @retval      无*/
void sys_intx_disable(void)
{__ASM volatile("cpsid i");
}/*** @brief       开启所有中断* @param       无* @retval      无*/
void sys_intx_enable(void)
{__ASM volatile("cpsie i");
}/*** @brief       QSPI接口进入内存映射模式*   @note      调用该函数之前务必已经初始化了QSPI接口*              sys_qspi_enable_memmapmode or norflash_init* @param       无* @retval      无*/
static void norflash_ex_enter_mmap(void)
{uint32_t tempreg = 0;/* BY/W25QXX 写使能（0X06指令） */while (QUADSPI->SR & (1 << 5)); /* 等待BUSY位清零 */QUADSPI->CCR = 0X00000106;      /* 发送0X06指令，BY/W25QXX写使能 */while ((QUADSPI->SR & (1 << 1)) == 0);  /* 等待指令发送完成 */QUADSPI->FCR |= 1 << 1;if (qspi_wait_flag(1 << 5, 0, 0XFFFF) == 0) /* 等待BUSY空闲 */{tempreg = 0XEB;         /* INSTRUCTION[7:0]=0XEB,发送0XEB指令（Fast Read QUAD I/O） */tempreg |= 1 << 8;      /* IMODE[1:0]=1,单线传输指令 */tempreg |= 3 << 10;     /* ADDRESS[1:0]=3,四线传输地址 */tempreg |= (uint32_t)g_norflash_addrw << 12;    /* ADSIZE[1:0]=2,24/32位地址长度 */tempreg |= 3 << 14;     /* ABMODE[1:0]=3,四线传输交替字节 */tempreg |= 0 << 16;     /* ABSIZE[1:0]=0,8位交替字节(M0~M7) */tempreg |= 4 << 18;     /* DCYC[4:0]=4,4个dummy周期 */tempreg |= 3 << 24;     /* DMODE[1:0]=3,四线传输数据 */tempreg |= 3 << 26;     /* FMODE[1:0]=3,内存映射模式 */QUADSPI->CCR = tempreg; /* 设置CCR寄存器 */}sys_intx_enable();          /* 开启中断 */
}/*** @brief       QSPI接口退出内存映射模式*   @note      调用该函数之前务必已经初始化了QSPI接口*              sys_qspi_enable_memmapmode or norflash_init* @param       无* @retval      0, OK;  其他, 错误代码*/
static uint8_t norflash_ex_exit_mmap(void)
{uint8_t res = 0;sys_intx_disable();         /* 关闭中断 */SCB_InvalidateICache();     /* 清空I CACHE */SCB_InvalidateDCache();     /* 清空D CACHE */QUADSPI->CR &= ~(1 << 0);   /* 关闭 QSPI 接口 */QUADSPI->CR |= 1 << 1;      /* 退出MEMMAPED模式 */res = qspi_wait_flag(1 << 5, 0, 0XFFFF);    /* 等待BUSY空闲 */if (res == 0){QUADSPI->CCR = 0;       /* CCR寄存器清零 */QUADSPI->CR |= 1 << 0;  /* 使能 QSPI 接口 */}return res;
}/*** @brief       往 QSPI FLASH写入数据*   @note      在指定地址开始写入指定长度的数据*              该函数带擦除操作!* @param       pbuf    : 数据存储区* @param       addr    : 开始写入的地址(最大32bit)* @param       datalen : 要写入的字节数(最大65535)* @retval      0, OK;  其他, 错误代码*/
uint8_t norflash_ex_write(uint8_t *pbuf, uint32_t addr, uint16_t datalen)
{uint8_t res = 0;res = norflash_ex_exit_mmap();  /* 退出内存映射模式 */if (res == 0){norflash_write(pbuf, addr, datalen);}norflash_ex_enter_mmap();       /* 进入内存映射模式 */return res;
}/*** @brief       从 QSPI FLASH 读取数据*   @note      在指定地址开始读取指定长度的数据（必须处于内存映射模式下，才可以执行）** @param       pbuf    : 数据存储区* @param       addr    : 开始读取的地址(最大32bit)* @param       datalen : 要读取的字节数(最大65535)* @retval      0, OK;  其他, 错误代码*/
void norflash_ex_read(uint8_t *pbuf, uint32_t addr, uint16_t datalen)
{uint16_t i = 0;addr += 0X90000000;     /* 使用内存映射模式读取，QSPI的基址是0X90000000，所以这里要加上基址 */sys_intx_disable();     /* 关闭中断 */for (i = 0; i < datalen; i++){pbuf[i] = *(volatile uint8_t *)(addr + i);}sys_intx_enable();      /* 开启中断 */
}/*** @brief       读取QSPI FLASH的ID* @param       无* @retval      NOR FLASH ID*/
uint16_t norflash_ex_read_id(void)
{uint8_t res = 0;uint16_t id = 0;res = norflash_ex_exit_mmap();  /* 退出内存映射模式 */if (res == 0){id = norflash_read_id();}norflash_ex_enter_mmap();       /* 进入内存映射模式 */return id;
}/*** @brief       擦除QSPI FLASH的某个扇区*   @note      注意,这里是扇区地址,不是字节地址!!*              擦除一个扇区的最少时间:150ms** @param       saddr: 扇区地址* @retval      无*/
void norflash_ex_erase_sector(uint32_t addr)
{uint8_t res = 0;res = norflash_ex_exit_mmap();  /* 退出内存映射模式 */if (res == 0){norflash_erase_sector(addr);}norflash_ex_enter_mmap();       /* 进入内存映射模式 */
}/*** @brief       擦除QSPI FLASH整个芯片*   @note      等待时间超长...** @param       无* @retval      无*/
void norflash_ex_erase_chip(void)
{uint8_t res = 0;res = norflash_ex_exit_mmap();  /* 退出内存映射模式 */if (res == 0){norflash_erase_chip();}norflash_ex_enter_mmap();       /* 进入内存映射模式 */
}
#include "main.h"
#include "bsp_init.h"
#include "quadspi.h"
#include "flash.h"
#include "flash_ex.h"
#include "delay.h"
#include <stdio.h>void SystemClock_Config(void);
void PeriphCommonClock_Config(void);
static void MPU_Config(void);// 要写入到FLASH的字符串
const uint8_t test_str[] = "Hello QSPI Flash!";
#define text_size sizeof(test_str)int main(void)
{uint8_t temp_data[text_size];uint32_t flash_size;uint16_t flash_id;MPU_Config();HAL_Init();SystemClock_Config();PeriphCommonClock_Config();bsp_init();delay_init(480);sys_qspi_enable_memmapmode(0); /* 使能QSPI内存映射模式, FLASH容量为普通类型 */flash_id = norflash_ex_read_id(); /* 读取QSPI FLASH ID */printf("QSPI Flash ID: 0x%X\r\n", flash_id);while((flash_id == 0)||(flash_id == 0xFFFF)) // 检测不到flash芯片{printf("flash check failed!");HAL_Delay(500);HAL_GPIO_TogglePin(LED_RED_Port, LED_RED_Pin);}printf("QSPI FLASH Ready!\r\n");flash_size = 16 * 1024 *1024;while (1){printf("Start Write FLASH....\r\n");delay_ms(1000);norflash_ex_write((uint8_t*)temp_data, flash_size-100, text_size);HAL_GPIO_WritePin(LED_GREEN_Port, LED_GREEN_Pin, RESET);delay_ms(1000);printf("Write Finished!\r\n");delay_ms(5000);printf("Start Read FLASH....\r\n");delay_ms(1000);norflash_ex_read(temp_data, flash_size-100, text_size);printf("Read Finished!\r\n");printf("Data:");printf((char*)temp_data);delay_ms(5000);delay_ms(2000);}
}/*** @brief System Clock Configuration* @retval None*/
void SystemClock_Config(void)
{RCC_OscInitTypeDef RCC_OscInitStruct = {0};RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};/** Supply configuration update enable*/HAL_PWREx_ConfigSupply(PWR_LDO_SUPPLY);/** Configure the main internal regulator output voltage*/__HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE0);while(!__HAL_PWR_GET_FLAG(PWR_FLAG_VOSRDY)) {}/** Initializes the RCC Oscillators according to the specified parameters* in the RCC_OscInitTypeDef structure.*/RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSI|RCC_OSCILLATORTYPE_LSI|RCC_OSCILLATORTYPE_HSE;RCC_OscInitStruct.HSEState = RCC_HSE_ON;RCC_OscInitStruct.HSIState = RCC_HSI_DIV1;RCC_OscInitStruct.HSICalibrationValue = RCC_HSICALIBRATION_DEFAULT;RCC_OscInitStruct.LSIState = RCC_LSI_ON;RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;RCC_OscInitStruct.PLL.PLLM = 2;RCC_OscInitStruct.PLL.PLLN = 240;RCC_OscInitStruct.PLL.PLLP = 2;RCC_OscInitStruct.PLL.PLLQ = 2;RCC_OscInitStruct.PLL.PLLR = 2;RCC_OscInitStruct.PLL.PLLRGE = RCC_PLL1VCIRANGE_2;RCC_OscInitStruct.PLL.PLLVCOSEL = RCC_PLL1VCOWIDE;RCC_OscInitStruct.PLL.PLLFRACN = 0;if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK){Error_Handler();}/** Initializes the CPU, AHB and APB buses clocks*/RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK|RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2|RCC_CLOCKTYPE_D3PCLK1|RCC_CLOCKTYPE_D1PCLK1;RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;RCC_ClkInitStruct.SYSCLKDivider = RCC_SYSCLK_DIV1;RCC_ClkInitStruct.AHBCLKDivider = RCC_HCLK_DIV2;RCC_ClkInitStruct.APB3CLKDivider = RCC_APB3_DIV2;RCC_ClkInitStruct.APB1CLKDivider = RCC_APB1_DIV2;RCC_ClkInitStruct.APB2CLKDivider = RCC_APB2_DIV2;RCC_ClkInitStruct.APB4CLKDivider = RCC_APB4_DIV2;if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_4) != HAL_OK){Error_Handler();}
}/*** @brief Peripherals Common Clock Configuration* @retval None*/
void PeriphCommonClock_Config(void)
{RCC_PeriphCLKInitTypeDef PeriphClkInitStruct = {0};/** Initializes the peripherals clock*/PeriphClkInitStruct.PeriphClockSelection = RCC_PERIPHCLK_CKPER;PeriphClkInitStruct.CkperClockSelection = RCC_CLKPSOURCE_HSI;if (HAL_RCCEx_PeriphCLKConfig(&PeriphClkInitStruct) != HAL_OK){Error_Handler();}
}/* USER CODE BEGIN 4 *//* USER CODE END 4 *//* MPU Configuration */void MPU_Config(void)
{MPU_Region_InitTypeDef MPU_InitStruct = {0};/* Disables the MPU */HAL_MPU_Disable();/** Initializes and configures the Region and the memory to be protected*/MPU_InitStruct.Enable = MPU_REGION_ENABLE;MPU_InitStruct.Number = MPU_REGION_NUMBER0;MPU_InitStruct.BaseAddress = 0x0;MPU_InitStruct.Size = MPU_REGION_SIZE_4GB;MPU_InitStruct.SubRegionDisable = 0x87;MPU_InitStruct.TypeExtField = MPU_TEX_LEVEL0;MPU_InitStruct.AccessPermission = MPU_REGION_NO_ACCESS;MPU_InitStruct.DisableExec = MPU_INSTRUCTION_ACCESS_DISABLE;MPU_InitStruct.IsShareable = MPU_ACCESS_SHAREABLE;MPU_InitStruct.IsCacheable = MPU_ACCESS_NOT_CACHEABLE;MPU_InitStruct.IsBufferable = MPU_ACCESS_NOT_BUFFERABLE;HAL_MPU_ConfigRegion(&MPU_InitStruct);/* Enables the MPU */HAL_MPU_Enable(MPU_PRIVILEGED_DEFAULT);}/*** @brief  This function is executed in case of error occurrence.* @retval None*/
void Error_Handler(void)
{/* USER CODE BEGIN Error_Handler_Debug *//* User can add his own implementation to report the HAL error return state */__disable_irq();while (1){}/* USER CODE END Error_Handler_Debug */
}
#ifdef USE_FULL_ASSERT
/*** @brief  Reports the name of the source file and the source line number*         where the assert_param error has occurred.* @param  file: pointer to the source file name* @param  line: assert_param error line source number* @retval None*/
void assert_failed(uint8_t *file, uint32_t line)
{/* USER CODE BEGIN 6 *//* User can add his own implementation to report the file name and line number,ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) *//* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

3. QSPI相关函数总结（HAL库）

3.1 初始化与配置

  • 核心配置流程（五步关键操作）：

    1. 使能时钟（QSPI + GPIO）
    2. 配置GPIO复用功能（IO0-IO3, CLK, CS, DQS）
    3. 初始化QSPI参数（模式/时钟分频等）
    4. 配置闪存参数（大小/块保护等）
    5. 使能QSPI控制器

  • HAL_QSPI_Init(QSPI_HandleTypeDef *hqspi)
    基础配置示例（四线SPI模式）：

    // 1. 使能QSPI和GPIO时钟
__HAL_RCC_QSPI_CLK_ENABLE();
__HAL_RCC_GPIOB_CLK_ENABLE();
__HAL_RCC_GPIOF_CLK_ENABLE();
__HAL_RCC_GPIOG_CLK_ENABLE();// 2. 配置GPIO（QSPI接口）
GPIO_InitTypeDef GPIO_InitStruct = {0};// CLK (PB2)
GPIO_InitStruct.Pin = GPIO_PIN_2;
GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
GPIO_InitStruct.Pull = GPIO_NOPULL;
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
GPIO_InitStruct.Alternate = GPIO_AF9_QSPI;
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);// CS (PG6)
GPIO_InitStruct.Pin = GPIO_PIN_6;
GPIO_InitStruct.Alternate = GPIO_AF10_QSPI;
HAL_GPIO_Init(GPIOG, &GPIO_InitStruct);// IO0 (PF8), IO1 (PF9), IO2 (PF7), IO3 (PF6)
GPIO_InitStruct.Pin = GPIO_PIN_6 | GPIO_PIN_7 | GPIO_PIN_8 | GPIO_PIN_9;
GPIO_InitStruct.Alternate = GPIO_AF10_QSPI;
HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);// 3. 配置QSPI参数
hqspi.Instance = QUADSPI;
hqspi.Init.ClockPrescaler = 1;                     // QSPI CLK = 200MHz/2 = 100MHz
hqspi.Init.FifoThreshold = 4;                      // FIFO阈值
hqspi.Init.SampleShifting = QSPI_SAMPLE_SHIFTING_HALFCYCLE;  // 半周期采样
hqspi.Init.FlashSize = POSITION_VAL(0x2000000) - 1; // 32MB闪存
hqspi.Init.ChipSelectHighTime = QSPI_CS_HIGH_TIME_4_CYCLE;  // CS高时间
hqspi.Init.ClockMode = QSPI_CLOCK_MODE_0;          // 时钟模式0
hqspi.Init.FlashID = QSPI_FLASH_ID_1;              // 闪存ID
hqspi.Init.DualFlash = QSPI_DUALFLASH_DISABLE;    // 禁用双闪存
HAL_QSPI_Init(&hqspi);

  • QSPI_InitTypeDef 结构体成员说明：

    成员说明关键选项H750特殊说明
    ClockPrescaler时钟预分频1-255QSPI_CLK = 200MHz/(Prescaler+1)
    FifoThresholdFIFO阈值1-32影响DMA效率
    SampleShifting采样偏移HALFCYCLE, NOCYCLE抗信号延迟
    FlashSize闪存大小0-31 (2^(size+1)字节)POSITION_VAL(size)-1
    ChipSelectHighTimeCS高电平时间1-8周期保证CS建立时间
    ClockMode时钟模式MODE0, MODE3匹配闪存要求
    DualFlash双闪存ENABLE, DISABLE双通道并行访问

  • QSPI时钟配置（核心！）：

    • 时钟源：QSPICLK = 200MHz（来自PLL2）

    • 实际频率：QSPICLK / (ClockPrescaler + 1)

    • 典型配置（100MHz）：

      hqspi.Init.ClockPrescaler = 1;  // 200MHz → 100MHz

    • 最大频率：

      • 单线模式：≤ 133MHz
      • 四线模式：≤ 66MHz（建议≤ 100MHz确保稳定）

  • 闪存参数配置：

    // 配置闪存（MX25L51245G为例）
QSPI_CommandTypeDef sCommand = {0};
sCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE;
sCommand.AddressSize = QSPI_ADDRESS_24_BITS;
sCommand.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE;
sCommand.DdrMode = QSPI_DDR_MODE_DISABLE;
sCommand.DdrHoldHalfCycle = QSPI_DDR_HHC_ANALOG_DELAY;
sCommand.SIOOMode = QSPI_SIOO_INST_EVERY_CMD;

3.2 QSPI操作核心函数

  • 基础命令操作：

    函数原型特点应用场景
    HAL_QSPI_Command()(hqspi, *cmd, Timeout)发送指令读写寄存器
    HAL_QSPI_Command_IT()(hqspi, *cmd)中断指令非阻塞
    HAL_QSPI_Transmit()(hqspi, *data, Timeout)发送数据写操作
    HAL_QSPI_Transmit_IT()(hqspi, *data)中断发送
    HAL_QSPI_Receive()(hqspi, *data, Timeout)接收数据读操作
    HAL_QSPI_Receive_IT()(hqspi, *data)中断接收

  • 存储器映射模式（关键高级功能）：

    // 配置为存储器映射模式
QSPI_MemoryMappedTypeDef sMemMappedCfg = {0};
sMemMappedCfg.TimeOutPeriod = 1;
sMemMappedCfg.TimeOutActivation = QSPI_TIMEOUT_COUNTER_DISABLE;
HAL_QSPI_MemoryMapped(&hqspi, &sMemMappedCfg);// 之后可像普通内存一样访问
uint8_t data = *(uint8_t*)(QSPI_BASE_ADDR + 0x1000);
memcpy(buffer, (void*)QSPI_BASE_ADDR, 1024);

  • 直接写模式（Direct Write）：

    // 配置直接写
HAL_QSPI_ConfigFlash(&hqspi, &sCommand, QSPI_FUNCTIONAL_MODE_DIRECT_WRITE);// 直接写入闪存
HAL_QSPI_Transmit(&hqspi, write_buffer, 100);

  • 状态检查与标志：

    // 检查忙状态
uint8_t status;
do {Read_Status_Register(&status);
} while(status & 0x01);  // 忙位// 获取FIFO空/满状态
if (__HAL_QSPI_GET_FLAG(&hqspi, QSPI_FLAG_FIFO_EMPTY)) {// FIFO为空
}

3.3 高级功能与特性

  • DDR模式（双倍数据速率）：

    // 启用DDR模式（提高带宽）
sCommand.DdrMode = QSPI_DDR_MODE_ENABLE;
sCommand.DdrHoldHalfCycle = QSPI_DDR_HHC_HALF_CLK_DELAY;// 时钟模式必须为3
hqspi.Init.ClockMode = QSPI_CLOCK_MODE_3;

    性能对比：

模式理论带宽实际可用
SDR 80MHz80Mbps70-75Mbps
DDR 80MHz160Mbps140-150Mbps

  • 双闪存模式（Dual Flash）：

    // 启用双闪存模式
hqspi.Init.DualFlash = QSPI_DUALFLASH_ENABLE;
HAL_QSPI_Init(&hqspi);// 双闪存命令
QSPI_CommandTypeDef sCommand = {0};
sCommand.Instruction = 0x72;  // 双闪存页程序
sCommand.AddressMode = QSPI_ADDRESS_4_LINES;
sCommand.DataMode = QSPI_DATA_4_LINES;
HAL_QSPI_Command(&hqspi, &sCommand, 5000);// 传输数据（两个闪存同时工作）
HAL_QSPI_Transmit(&hqspi, dual_data_buffer, 256);

  • DQS信号使用（数据选通信号）：

    // 启用DQS（用于DDR模式）
hqspi.Instance->DCR |= QUADSPI_DCR_DQS_EN;// 配置DQS延迟
hqspi.Instance->LPTR = 0x10;  // 延迟值

    DQS优势：

  • 提供精确的数据采样时钟

  • 克服信号飞行时间差异

  • 提高高速传输可靠性

  • Cache优化（H7C0关键）：

    // 启用QSPI Cache
__HAL_RCC_QSPIM_RAM_CLK_ENABLE();
hqspi.Instance->CR |= QUADSPI_CR_EN;  // 使能预取// 软件预取
__IO uint32_t *ptr = (uint32_t*)QSPI_BASE_ADDR;
uint32_t temp = *ptr;  // 触发预取

3.4 使用示例（完整流程）

3.4.1 示例1：QSPI闪存读写操作
QSPI_HandleTypeDef hqspi = {0};// 1. 读取闪存ID
HAL_StatusTypeDef Read_Flash_ID(uint8_t *id)
{QSPI_CommandTypeDef sCommand = {0};// 配置读ID命令sCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE;sCommand.Instruction = 0x9F;  // 读ID指令sCommand.AddressMode = QSPI_ADDRESS_NONE;sCommand.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE;sCommand.DataMode = QSPI_DATA_1_LINE;sCommand.NbData = 3;  // 3字节IDsCommand.DummyCycles = 0;sCommand.DdrMode = QSPI_DDR_MODE_DISABLE;sCommand.DdrHoldHalfCycle = QSPI_DDR_HHC_ANALOG_DELAY;sCommand.SIOOMode = QSPI_SIOO_INST_EVERY_CMD;return HAL_QSPI_Command(&hqspi, &sCommand, 1000);
}// 2. 读取状态寄存器
HAL_StatusTypeDef Read_Status_Register(uint8_t *status)
{QSPI_CommandTypeDef sCommand = {0};sCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE;sCommand.Instruction = 0x05;  // 读状态寄存器sCommand.AddressMode = QSPI_ADDRESS_NONE;sCommand.DataMode = QSPI_DATA_1_LINE;sCommand.NbData = 1;return HAL_QSPI_Command(&hqspi, &sCommand, 1000);
}// 3. 页编程（写一页）
HAL_StatusTypeDef Page_Program(uint32_t address, uint8_t *data, uint32_t size)
{QSPI_CommandTypeDef sCommand = {0};// 使能写操作Write_Enable();// 配置页程序命令sCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE;sCommand.Instruction = 0x02;  // 页程序sCommand.AddressMode = QSPI_ADDRESS_1_LINE;sCommand.AddressSize = QSPI_ADDRESS_24_BITS;sCommand.Address = address;sCommand.DataMode = QSPI_DATA_1_LINE;sCommand.NbData = size;sCommand.DummyCycles = 0;HAL_StatusTypeDef status = HAL_QSPI_Command(&hqspi, &sCommand, 1000);if (status != HAL_OK) return status;return HAL_QSPI_Transmit(&hqspi, data, 1000);
}// 4. 读取数据
HAL_StatusTypeDef Read_Data(uint32_t address, uint8_t *data, uint32_t size)
{QSPI_CommandTypeDef sCommand = {0};sCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE;sCommand.Instruction = 0x0B;  // 快速读取（带4字节dummy）sCommand.AddressMode = QSPI_ADDRESS_1_LINE;sCommand.AddressSize = QSPI_ADDRESS_24_BITS;sCommand.Address = address;sCommand.AlternateByteMode = QSPI_ALTERNATE_BYTES_NONE;sCommand.DataMode = QSPI_DATA_1_LINE;sCommand.NbData = size;sCommand.DummyCycles = 8;  // 8个dummy周期sCommand.DdrMode = QSPI_DDR_MODE_DISABLE;sCommand.SIOOMode = QSPI_SIOO_INST_EVERY_CMD;HAL_StatusTypeDef status = HAL_QSPI_Command(&hqspi, &sCommand, 1000);if (status != HAL_OK) return status;return HAL_QSPI_Receive(&hqspi, data, 1000);
}
3.4.2 示例2：存储器映射模式使用
// 1. 初始化QSPI（同上）
QSPI_Init();// 2. 配置存储器映射模式
void QSPI_Memory_Mapped_Mode(void)
{QSPI_CommandTypeDef sCommand = {0};// 配置读命令sCommand.InstructionMode = QSPI_INSTRUCTION_4_LINES;sCommand.Instruction = 0xEB;  // 四线快速读取sCommand.AddressMode = QSPI_ADDRESS_4_LINES;sCommand.AddressSize = QSPI_ADDRESS_24_BITS;sCommand.AlternateByteMode = QSPI_ALTERNATE_BYTES_4_LINES;sCommand.AlternateBytesSize = QSPI_ALTERNATE_BYTES_8_BITS;sCommand.AlternateBytes = 0xFF;  // 8个dummy周期sCommand.DataMode = QSPI_DATA_4_LINES;sCommand.DummyCycles = 6;  // 6个dummy周期sCommand.DdrMode = QSPI_DDR_MODE_DISABLE;sCommand.SIOOMode = QSPI_SIOO_INST_ONLY_FIRST_CMD;// 配置存储器映射QSPI_MemoryMappedTypeDef sMemMappedCfg = {0};sMemMappedCfg.TimeOutActivation = QSPI_TIMEOUT_COUNTER_DISABLE;HAL_QSPI_MemoryMapped(&hqspi, &sCommand, &sMemMappedCfg);
}// 3. 使用示例（像普通内存一样访问）
void Memory_Mapped_Usage(void)
{QSPI_Memory_Mapped_Mode();// 从QSPI闪存执行代码// 跳转到QSPI映射地址的函数void (*app_entry)(void) = (void (*)(void))(QSPI_BASE_ADDR + 0x1000);app_entry();// 读取配置数据uint32_t config_value = *(uint32_t*)(QSPI_BASE_ADDR + 0x8000);// 复制固件到RAMmemcpy((void*)0x20000000, (void*)QSPI_BASE_ADDR, 64*1024);
}

4. 关键注意事项

  1. 时钟相位匹配：

  • QSPI Clock Mode 0：

    • CPOL=0（空闲低）
    • CPHA=0（上升沿采样）

  • QSPI Clock Mode 3：

    • CPOL=1（空闲高）
    • CPHA=1（下降沿采样）

  • 必须匹配闪存要求

  1. 信号完整性要求：
信号要求H750设计建议
CLK长度匹配±500mil
IO0-IO3长度匹配±300mil
CS最短优先布线
DQS与IO等长DDR模式必需
  1. 写保护与块保护：
// 解锁写操作
void Write_Enable(void)
{QSPI_CommandTypeDef sCommand = {0};sCommand.Instruction = 0x06;sCommand.InstructionMode = QSPI_INSTRUCTION_1_LINE;HAL_QSPI_Command(&hqspi, &sCommand, 1000);
}// 块保护配置
uint8_t status_reg[2];
status_reg[0] = 0x00;  // 清除块保护
Page_Program(0x000000, status_reg, 1);
  1. Cache一致性：

  • 写QSPI后：

    SCB_InvalidateDCache_by_Addr((uint32_t*)QSPI_BASE_ADDR, size);

  • 使用存储器映射：

    // 确保指令Cache更新
SCB_InvalidateICache_by_Addr((uint32_t*)QSPI_BASE_ADDR, size);
  1. 功耗优化：

  • 未使用时关闭QSPI时钟：

    __HAL_RCC_QSPI_CLK_DISABLE();

  • GPIO配置为模拟模式：

    GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);
HAL_GPIO_Init(GPIOG, &GPIO_InitStruct);

4.1 H750特有优化技巧

场景解决方案性能提升实现要点
XIP执行存储器映射代码直接执行SIOO_MODE配置
高速下载DDR+四线速率↑2倍DDR_MODE_ENABLE
大容量存储双闪存容量×2DUAL_FLASH_ENABLE
实时性保证Cache预取延迟↓50%软件触发预取

避坑指南：

  1. H750 QSPI时钟树：

  • QSPI时钟必须来自PLL2_Q（200MHz）

  • 配置：

    GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
HAL_GPIO_Init(GPIOF, &GPIO_InitStruct);
HAL_GPIO_Init(GPIOG, &GPIO_InitStruct);
  1. FIFO使用陷阱：
  • FIFO阈值影响传输效率
  • 推荐值：4-8
  • 太小：频繁中断
  • 太大：延迟增加
  1. 中断优先级：
  • QSPI中断优先级应高于DMA中断
  • 否则可能导致FIFO溢出
  1. 闪存兼容性：
  • 不同厂商闪存指令集可能有差异
  • 仔细核对数据手册
  • 测试读写保护功能

4.2 QSPI性能参数对比

模式理论带宽典型应用CPU负载
SDR 80MHz80Mbps代码存储低
DDR 80MHz160Mbps高速数据极低
存储器映射80MB/sXIP执行0%
DMA传输70MB/s大数据搬运低

重要提示：

  • QSPI是大容量非易失存储的最佳选择
  • 存储器映射模式可实现代码直接执行（XIP）
  • DDR模式显著提高数据传输速率
  • 仔细设计PCB布线是高速稳定工作的关键

文中代码下载：https://github.com/hazy1k/STM32H7-Quick-Start-Guide-CubeIDE/tree/main/2.code


文章转载自：

http://Px4xqqb0.nqbpz.cn
http://rLeUncen.nqbpz.cn
http://fd5xgphT.nqbpz.cn
http://6R10xlSx.nqbpz.cn
http://uOhcHCSC.nqbpz.cn
http://9DOSDNV4.nqbpz.cn
http://5Wl7zbr4.nqbpz.cn
http://zhyvA7sh.nqbpz.cn
http://qrg7heGi.nqbpz.cn
http://oTZo4tp7.nqbpz.cn
http://9Q5gTgmU.nqbpz.cn
http://64UNoLA7.nqbpz.cn
http://7ZPuxKCI.nqbpz.cn
http://g6PQYIQx.nqbpz.cn
http://3xsOPvUw.nqbpz.cn
http://OL7doGNz.nqbpz.cn
http://LsvfQG3u.nqbpz.cn
http://Vbf9La1w.nqbpz.cn
http://P8XPlIwH.nqbpz.cn
http://lleOw7Xu.nqbpz.cn
http://Xx6nUlSM.nqbpz.cn
http://ppMoB1yS.nqbpz.cn
http://svx5FkG9.nqbpz.cn
http://5XrV4zFg.nqbpz.cn
http://RfQw3HcF.nqbpz.cn
http://aPrysvR2.nqbpz.cn
http://RTGuHZQx.nqbpz.cn
http://kyQ78Lhf.nqbpz.cn
http://Zrc8TSFB.nqbpz.cn
http://CX1tIzoF.nqbpz.cn
http://www.dtcms.com/a/378451.html

相关文章：

  • 【Luogu】P9809 [SHOI2006] 作业 Homework (根号算法)
  • Linux Node.js 安装及环境配置详细教程
  • Node.js介绍与安装
  • Node.js 版本管理全指南：卸载 Node、安装 NVM、常用命令及问题解决
  • 如何在ONLYOFFICE中使用OCR工具：轻松识别图片和PDF中的文字
  • 专题：2025社交媒体营销与电商融合趋势报告：抖音、小红书、短剧、直播全拆解|附210+份报告PDF、数据仪表盘汇总下载
  • Ubuntu22.04如何安装新版本的Node.js和npm
  • Java根据模版导出PDF文件
  • 经济学研究与机器学习应用：R语言实证分析及论文写作指南
  • 洛谷 P1967 [NOIP 2013 提高组] 货车运输（kruskal 重构树 + 求路径最小边权）
  • android 如何判定底部导航栏显示时 不是键盘显示
  • Django入门笔记
  • 中悦大华通过订单日记实现流程重构之路
  • 电波之外：socket套接字，Linux下UDP通信的孤独诗篇
  • 自动驾驶中的传感器技术44——Radar（5）
  • Linux常用命令之top：动态进程排查利器
  • 【Problem】动态规划之跳跃游戏系列
  • Android 相机框架的跨进程通信架构
  • 从零实现成绩管理系统：深入理解 Python 类方法、静态方法和属性封装
  • G1 垃圾收集器深入解析
  • 【Leetcode hot 100】104.二叉树的深度
  • nginx的基础使用
  • AWS 查询 ALB access log
  • 认知语义学对人工智能自然语言处理深层语义分析的影响与启示
  • iText与OpenPDF使用差异及中文处理完全指南
  • 动态规划算法的欢乐密码(五)：子数组系列(上)
  • 【国内电子数据取证厂商龙信科技】浅析文件头和文件尾和隐写
  • Gradio全解11——Streaming：流式传输的视频应用（8）——Gemini Live API：实时音视频连接
  • [特殊字符] 玩转 Python 命令行参数：从 `-m` 到 `argparse` 的全攻略
  • [免费]基于Python的Django医院管理系统【论文+源码+SQL脚本】
