深度学习基本模块：ConvTranspose2D 二维转置卷积层

ConvTranspose2D 是一种专门用于处理二维数据的转置卷积层。它通过反向卷积操作将低维特征图上采样到高维空间，从而恢复输入数据的空间结构。与二维卷积（Conv2D）不同，ConvTranspose2D 在反向传播过程中用于生成更高分辨率的特征图，适合处理图像、音频频谱等数据。
ConvTranspose2D 提供了一种​​可学习的、自适应的上采样机制​​，能够根据大量训练数据，学会如何最优地重建和填充时频图中的信息，在​​音频生成与超分辨率​​领域有广泛用途。

一、ConvTranspose2D 介绍

1.1 结构

• 输入层：接收二维输入数据，通常为形状为 (batch_size, in_channels, height, width) 的张量。
• 转置卷积层：核心计算层，包含 out_channels 个可学习的​​卷积核组​​。​​每个卷积核的形状​​为 (in_channels, kernel_height, kernel_width) ，负责执行上采样操作，处理所有输入通道并生成一个输出通道。
  • ​​权重张量​​： (in_channels, out_channels, kernel_height, kernel_width) 。
  • 偏置项​​ :每个输出通道​​有一个独立的可学习偏置值（标量），因此整个层的偏置项形状为 (out_channels,)
• 激活层：通常使用 ReLU 激活函数，引入非线性。

1.2 参数

• in_channels：输入数据的通道数。例如，RGB 图像为 3，灰度图像为 1。
• out_channels：输出数据的通道数，即转置卷积层中​​卷积核组的数量​​。这个参数决定了输出特征图的深度。
• kernel_size：卷积核的空间尺寸，可以是单个整数（方形核）或一个元组 (kernel_height, kernel_width)。
• stride：步幅，卷积核在输入特征图上滑动的步长，默认为 1。当 stride>1 时，实现显著上采样效果。
• padding：输入特征图的填充数量。填充会影响输出尺寸的计算，但不会改变上采样的基本比例。
• output_padding：用于微调输出尺寸的额外参数。当 stride>1 时，可能需要在输出添加少量填充来精确控制输出长度。
• dilation：控制卷积核中元素的间距（空洞卷积）。增大 dilation 值可以增加感受野而不增加参数数量。

一个标准的 3x3 卷积核。它就像一个小窗口，每次查看输入图像上 3x3 的相邻像素区域。
dilation 的作用就是拉大这个窗口中原有元素之间的物理距离。它不是扩大窗口本身的大小，而是让窗口的“触角”伸得更远。我们以一个 3x3 的卷积核为例，其权重矩阵如下：
[[w₁₁, w₁₂, w₁₃],[w₂₁, w₂₂, w₂₃],[w₃₁, w₃₂, w₃₃]]
这个核有 9 个参数。dilation 参数控制了这 9 个权重在输入图像上采样的间距。情况 1: dilation = 1 (标准卷积)
•效果：卷积核元素紧密相连，没有间隔。它每次查看输入图像上一个连续的 3x3 区域。
•感受野：3x3 像素。
•计算示意图：卷积核的每个权重直接覆盖输入图像上相邻的 9 个像素。
输入图像感受野 (● 为被计算的像素)：
[●, ●, ●]
[●, ●, ●]
[●, ●, ●]
卷积核应用方式：
[w₁₁, w₁₂, w₁₃]   [x₁₁, x₁₂, x₁₃]
[w₂₁, w₂₂, w₂₃] * [x₂₁, x₂₂, x₂₃]
[w₃₁, w₃₂, w₃₃]   [x₃₁, x₃₂, x₃₃]情况 2: dilation = 2
•效果：在每个卷积核权重之间（行和列方向上）插入 1 个空白像素。这使得卷积核在输入图像上以一个“带洞”的模式进行采样。
•感受野：扩张到 5x5 像素。计算公式：new_kernel_size = dilation * (kernel_size - 1) + 1 -> 2*(3-1)+1=5。
•计算示意图：权重不再与相邻的像素相乘，而是与间隔 1 个像素的像素相乘。参数数量仍然是 9 个。
输入图像感受野 (● 为被计算的像素，_ 为被跳过的像素)：
[●, _, ●, _, ●]
[_, _, _, _, _]
[●, _, ●, _, ●]
[_, _, _, _, _]
[●, _, ●, _, ●]
卷积核应用方式：
核权重 w₁₁ 作用在输入 (1,1) -> 输出 (1,1)
核权重 w₁₂ 作用在输入 (1,3) -> 跳过 (1,2)
核权重 w₁₃ 作用在输入 (1,5) -> 跳过 (1,4)
核权重 w₂₁ 作用在输入 (3,1) -> 跳过 (2,1)
... 以此类推等效的卷积核是一个稀疏的 5x5 核，只有 9 个位置有非零值（即原来的权重）：
[[w₁₁, 0, w₁₂, 0, w₁₃],[ 0,  0,  0,  0,  0 ],[w₂₁, 0, w₂₂, 0, w₂₃],[ 0,  0,  0,  0,  0 ],[w₃₁, 0, w₃₂, 0, w₃₃]]1.指数级扩大感受野：无需将卷积核增大，仅通过调整 dilation扩大了感受野。
2.极高的参数效率：参数数量恒定为9个。一个标准的 7x7 卷积核需要 49 个参数，是空洞卷积的 5 倍多。空洞卷积用极少的参数代价就获得了巨大的感受野，有效防止了模型过拟合。
3.捕获远程上下文信息：这使得网络在较低的层级就能融合图像中相距较远区域的信息。这对于语义分割、目标检测等任务至关重要，因为判断一个像素属于“天空”还是“道路”，或者判断一个目标是什么，往往需要依赖图像中很大范围的上下文信息。

1.3 输入输出维度、

• 输入数据维度：(batch_size, in_channels, height, width)
• 输出数据维度：(batch_size, out_channels, new_height, new_width)

输出尺寸计算公式：
$$H_{out}=(H_{in}-1)\times {\text{stride}}_h-2\times {\text{padding}}_h+{\text{dilation}}_h\times (k_h-1)+{\text{output\_padding}}_h+1$$
$$W_{out}=(W_{in}-1)\times {\text{stride}}_w-2\times {\text{padding}}_w+{\text{dilation}}_w\times (k_w-1)+{\text{output\_padding}}_w+1$$

其中：

• $H_{in}$, $W_{in}$：输入特征图的高度和宽度
• $H_{out}$,$W_{out}$：输出特征图的高度和宽度
• ${\text{stride}}_h$, ${\text{stride}}_w$：高度和宽度方向的步长
• ${\text{padding}}_h$,${\text{padding}}_w$：高度和宽度方向应用于输入的填充
• $k_h$, $k_w$：卷积核的高度和宽度
• ${\text{dilation}}_h$, ${\text{dilation}}_w$：高度和宽度方向的空洞率
• ${\text{output\_padding}}_h$, ${\text{output\_padding}}_w$：高度和宽度方向的输出填充

1.4 计算过程

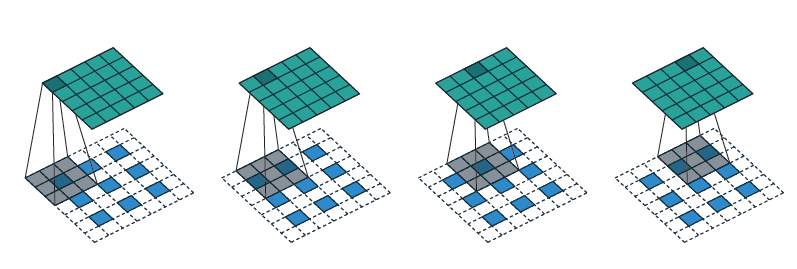

ConvTranspose2D（转置卷积）的计算过程核心思想是：通过在输入元素间插入零值并调整填充方式，将上采样问题转化为一个等效的常规卷积操作。

步骤一：输入扩展（Zero Insertion / Interleaving）

• 在输入特征图的每个空间元素之间插入 (stride - 1) 行和列的零值。
• 目的：初步扩大输入的空间尺寸，为后续卷积操作创造空间。
• 效果：将一个尺寸为(H_in, W_in)的输入，扩展为一个尺寸约为(H_in * stride, W_in * stride)的稀疏中间张量。

• 转置卷积层参数: in_channels=1, out_channels=1, kernel_size=3, stride=2, padding=1, output_padding=1, bias=False
• 卷积核权重 W (已旋转180°):
W = [[[w₁, w₂, w₃],  [w₄, w₅, w₆],  [w₇, w₈, w₉]]]• 输入张量: X，形状 (1, 1, 2, 2) (单通道，2x2)
X = [[[1, 2],  [3, 4]]]
• 在原始输入的每个元素间插入零。高度和宽度方向均变为 2 + (2-1) = 3。
• 扩展后中间张量 Z:
[[[1, 0, 2, 0],[0, 0, 0, 0],[3, 0, 4, 0],[0, 0, 0, 0]]]

步骤二：边缘填充（Padding Adjustment）

• 在扩展后的稀疏张量四周添加填充。
• 填充量计算：并非简单的 (kernel_size - padding - 1)。正确的填充量 P 需要根据期望的输出尺寸通过公式反推，通常框架会自动计算。其目的是确保后续卷积操作的输出尺寸符合预期。
• 目的：控制输出特征图的最终尺寸。

• 在 Z 的上下左右各填充 1 行/列的零。
• 填充后张量 Z_padded:
[[[0, 0, 0, 0, 0, 0],[0, 1, 0, 2, 0, 0],[0, 0, 0, 0, 0, 0],[0, 3, 0, 4, 0, 0],[0, 0, 0, 0, 0, 0],[0, 0, 0, 0, 0, 0]]]

步骤三：执行常规卷积（Convolution Operation）

• 对经过扩展和填充的中间张量，执行一个步长为 1 的常规二维卷积操作。
• 使用的卷积核：即是转置卷积层本身学习到的权重，其形状为 (in_channels, out_channels, kernel_height, kernel_width)。
• 目的：利用卷积核将稀疏的、插零后的激活值“聚合”起来，生成密集的、高分辨率的输出特征图。
• 卷积计算公式：
  $$Y(i,j)=\sum _{m=0}^{k_h-1}\sum _{n=0}^{k_w-1}{Z}_{\text{padded}}(i+m,j+n)\cdot W(m,n)+b$$

其中：

• $Y(i,j)$是输出位置$(i,j)$的值
• $Z_{\text{padded}}$ 是经过扩展和填充的中间张量
• $W$是卷积核权重
• $b$ 是偏置项
• $k_h$, $k_w$ 是卷积核的高度和宽度

# 卷积核权重 W (3x3):
W = [[w₁₁, w₁₂, w₁₃],[w₂₁, w₂₂, w₂₃],[w₃₁, w₃₂, w₃₃]]# 计算输出特征图 Y 的 (0,0) 位置:
Y(0,0) = (0*w₁₁) + (0*w₁₂) + (0*w₁₃) + (0*w₂₁) + (1*w₂₂) + (0*w₂₃) + (0*w₃₁) + (0*w₃₂) + (0*w₃₃)

代码示例

通过两层ConvTranspose2D处理一段音频频谱，打印每层的输出形状、参数形状，并可视化特征图。

import torch
import torch.nn as nn
import matplotlib.pyplot as plt
import librosa
import numpy as np# 定义 ConvTranspose2D 模型
class ConvTranspose2DModel(nn.Module):def __init__(self):super(ConvTranspose2DModel, self).__init__()self.deconv1 = nn.ConvTranspose2d(in_channels=1, out_channels=2, kernel_size=(3, 3), stride=2, padding=1)self.deconv2 = nn.ConvTranspose2d(in_channels=2, out_channels=1, kernel_size=(3, 3), stride=2, padding=1)def forward(self, x):x = self.deconv1(x)x = self.deconv2(x)return x# 1. 读取音频文件并处理
file_path = 'test.wav'
waveform, sample_rate = librosa.load(file_path, sr=16000, mono=True)# 选取 1.5 到 4.5 秒的数据
start_sample = int(1.5 * sample_rate)
end_sample = int(4.5 * sample_rate)
audio_segment = waveform[start_sample:end_sample]# 2. 转换为频谱
n_fft = 512
hop_length = 256
spectrogram = librosa.stft(audio_segment, n_fft=n_fft, hop_length=hop_length)
spectrogram_db = librosa.amplitude_to_db(np.abs(spectrogram))# 将频谱转换为 PyTorch 张量并调整形状
spectrogram_tensor = torch.tensor(spectrogram_db, dtype=torch.float32).unsqueeze(0).unsqueeze(0)  # (1, 1, height, width)# 打印原始频谱的维度
print(f"Original spectrogram shape: {spectrogram_tensor.shape}")# 3. 创建模型实例
model = ConvTranspose2DModel()# 打印每一层卷积层的权重形状
print(f"ConvTranspose2D Layer 1 weights shape: {model.deconv1.weight.shape}")
print(f"ConvTranspose2D Layer 1 bias shape: {model.deconv1.bias.shape}")
print(f"ConvTranspose2D Layer 2 weights shape: {model.deconv2.weight.shape}")
print(f"ConvTranspose2D Layer 2 bias shape: {model.deconv2.bias.shape}")# 进行前向传播以获取每一层的输出
output1 = model.deconv1(spectrogram_tensor)  # 第一层输出
output2 = model.deconv2(output1)  # 第二层输出# 打印每一层的输出形状
print(f"Output shape after ConvTranspose2D Layer 1: {output1.shape}")
print(f"Output shape after ConvTranspose2D Layer 2: {output2.shape}")# 4. 可视化原始频谱

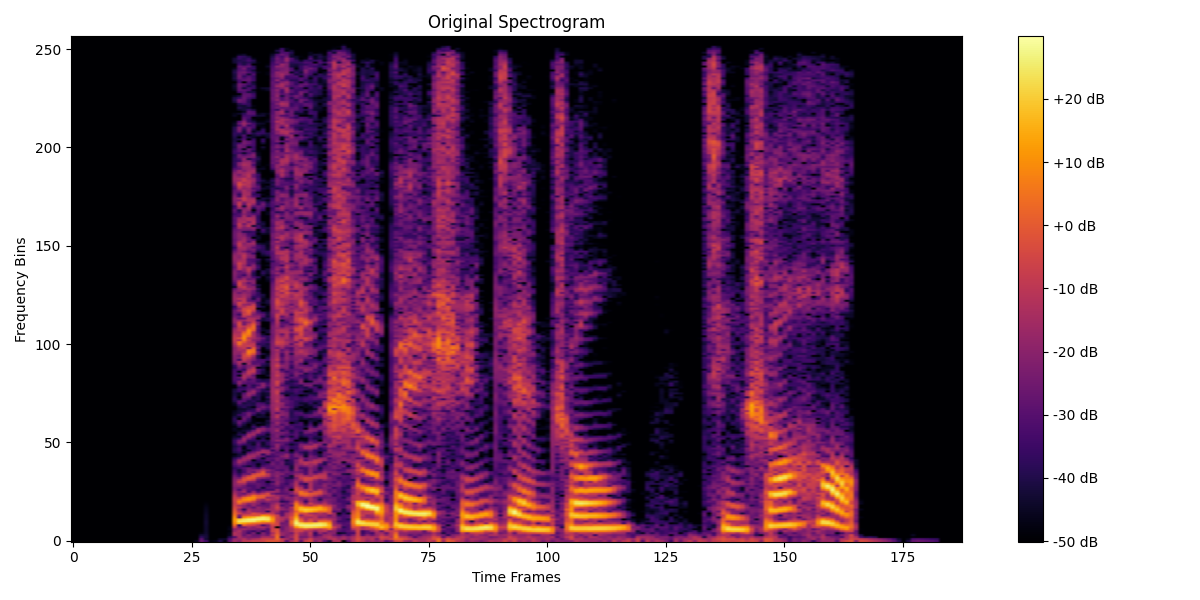

plt.figure(figsize=(12, 6))
plt.imshow(spectrogram_db, aspect='auto', origin='lower', cmap='inferno')
plt.title("Original Spectrogram")
plt.xlabel("Time Frames")
plt.ylabel("Frequency Bins")
plt.colorbar(format='%+2.0f dB')

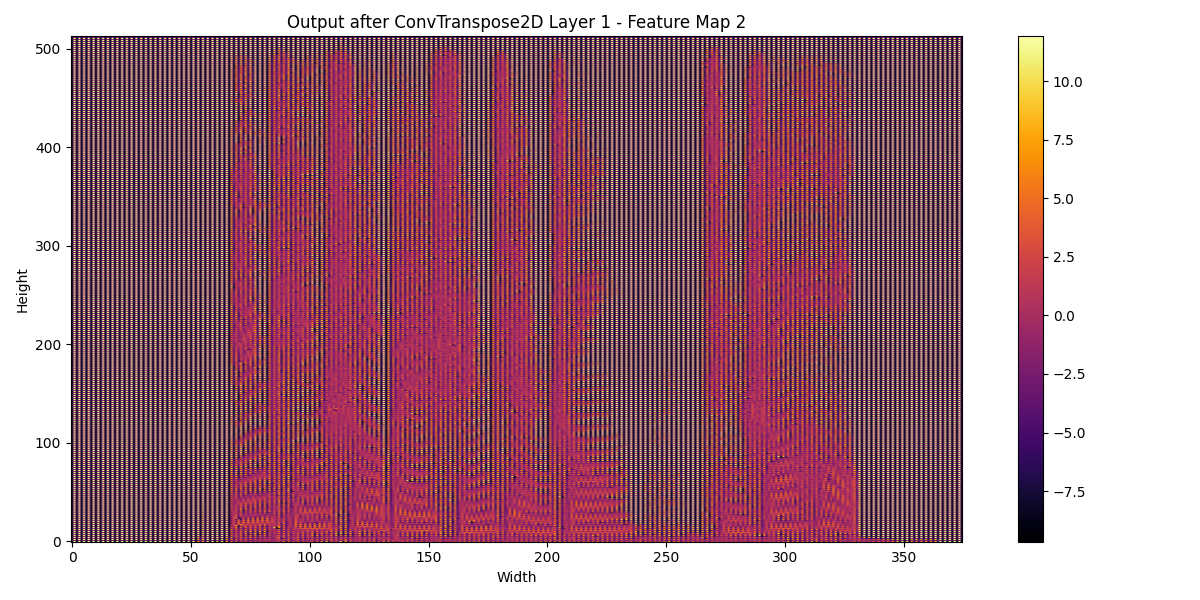

plt.tight_layout()# 可视化第一层输出的特征图
for i in range(output1.shape[1]):  # 遍历每个特征图plt.figure(figsize=(12, 6))plt.imshow(output1[0, i, :, :].detach().numpy(), aspect='auto', origin='lower', cmap='inferno')plt.title(f"Output after ConvTranspose2D Layer 1 - Feature Map {i + 1}")plt.xlabel("Width")plt.ylabel("Height")plt.colorbar()plt.tight_layout()

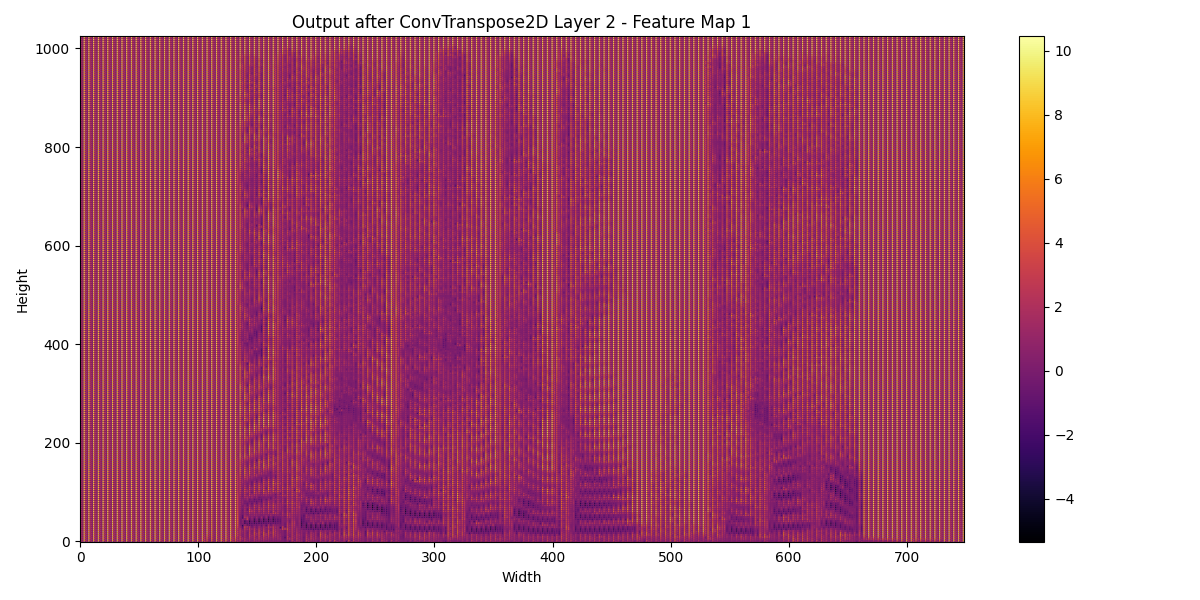

# 可视化第二层输出的特征图
plt.figure(figsize=(12, 6))
for i in range(output2.shape[1]):  # 遍历每个特征图plt.subplot(output2.shape[1], 1, i + 1)plt.imshow(output2[0, i, :, :].detach().numpy(), aspect='auto', origin='lower', cmap='inferno')plt.title(f"Output after ConvTranspose2D Layer 2 - Feature Map {i + 1}")plt.xlabel("Width")plt.ylabel("Height")plt.colorbar()plt.tight_layout()
plt.show()

Original spectrogram shape: torch.Size([1, 1, 257, 188])
ConvTranspose2D Layer 1 weights shape: torch.Size([1, 2, 3, 3])
ConvTranspose2D Layer 1 bias shape: torch.Size([2])
ConvTranspose2D Layer 2 weights shape: torch.Size([2, 1, 3, 3])
ConvTranspose2D Layer 2 bias shape: torch.Size([1])
Output shape after ConvTranspose2D Layer 1: torch.Size([1, 2, 513, 375])
Output shape after ConvTranspose2D Layer 2: torch.Size([1, 1, 1025, 749])
