光子精密3D线激光轮廓测量仪：赋能手机生产全流程质量与效率升级

​在手机制造向 “微米级精密” 迈进的当下，传统 2D 视觉检测因无法获取 Z 轴三维信息，难以满足结构件、电子部件及工艺环节的高精度管控需求。光子精密 3D 线激光轮廓测量仪凭借高速、高精度的三维扫描能力，覆盖手机生产从部件检测到工艺质控的全流程，成为解决行业痛点、提升生产效率的核心设备。

一、部件检测：筑牢手机精密制造 “第一道防线”

手机核心部件的几何精度直接决定产品性能与装配兼容性，光子精密3D 线激光测量仪通过微米级检测能力，实现关键部件全维度量测。

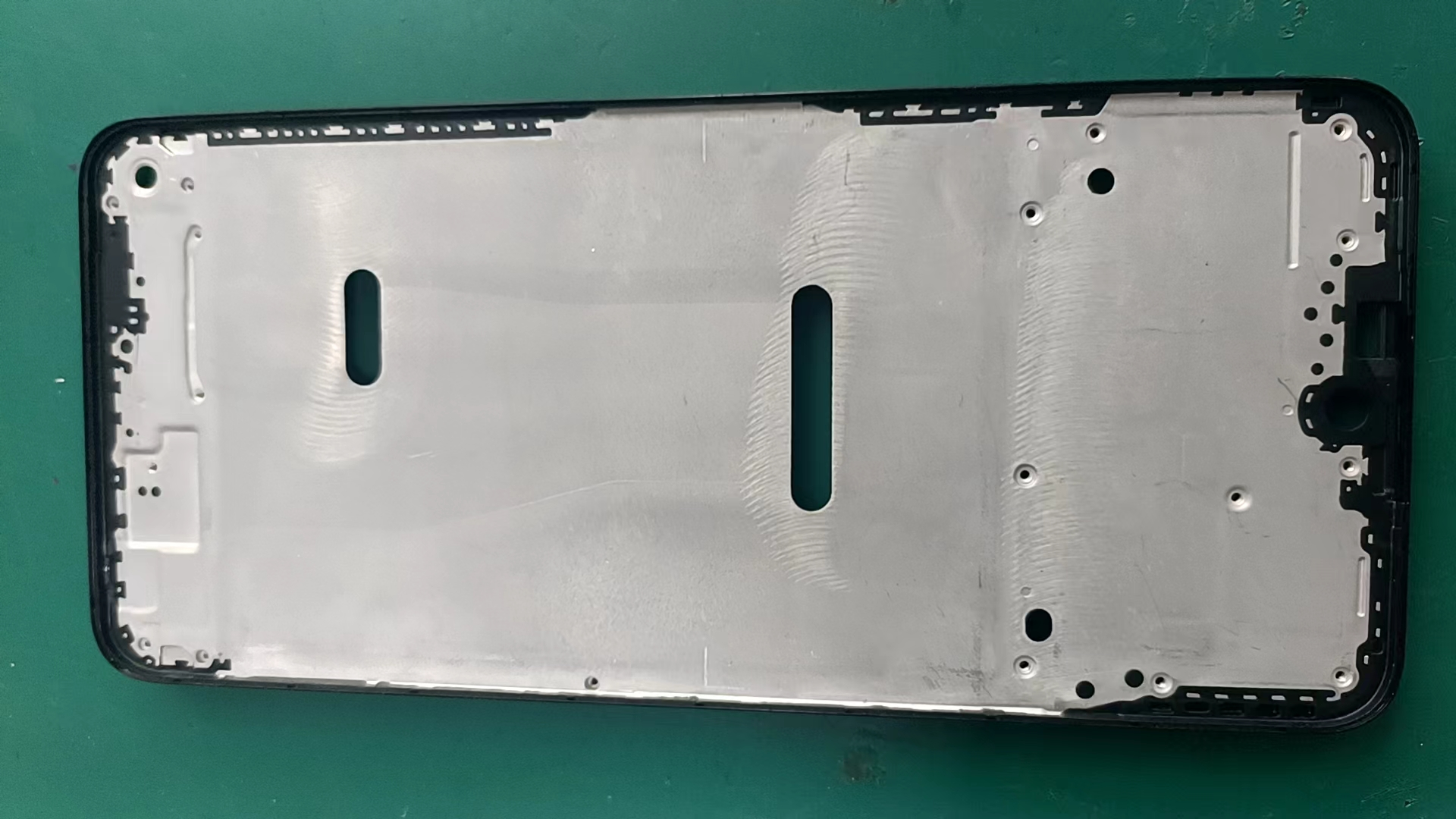

1. 手机中框：几何量检测的 “精度标杆”

中框作为手机结构核心，其平面度、段差、轮廓度等参数直接影响屏幕、电池等部件的装配精度。该设备（含 GL-8000 系列）可实现：

• 平面度与段差测量：GL-8000 系列凭借±0.02% of F.S.的线性精度，较行业常规精度提升 20%，精准捕捉细微平面度偏差；同时以20 μs(49KHz)的检测效率完成高度差（段差）测量，将效率进一步提升，支持产线 100% 全检，彻底规避传统抽检的漏检风险，确保每一件中框的平面精度符合装配标准。

• 轮廓度与间隙检测：GL-8000 系列拥有4096个轮廓点数，针对中框边缘、接口等细微几何特征，可精准测量微米级别的轮廓度偏差与装配间隙，避免因结构偏差导致的部件松动、密封不良等问题，保障手机整体结构稳定性。

2. 核心电子部件：全维度量测保障功能可靠

面对摄像头模组、PCB、电池组件等高精度电子部件，GL-8000 系列3D 线激光测量仪通过三维量测解决传统 2D 检测的盲区：

• 摄像头模组：GL-8000 系列支持测量镜片平面度与装配高度差，防止因镜片倾斜、装配错位导致的拍照模糊、对焦不准等问题，保障光学功能达标。

• PCB 与连接器：GL-8000 系列的 Z 轴重复精度达 0.3μm，可精准检测引脚高度偏差、焊锡质量及器件位置，及时识别引脚高低差、焊锡不足等隐患，预防虚焊、错位引发的电路接触不良，提升主板可靠性。

• 电池组件：GL-8000 系列拥有多种型号，具备 9.6mm-2004mm 的灵活测量范围，覆盖电芯顶盖焊缝质量检测、模组尺寸量测及装配平整度验证，避免因焊缝开裂、尺寸偏差导致的电池漏液、散热不佳等安全风险。

二、工艺质量控制：攻克焊接、点胶等关键环节痛点

手机生产中的焊接、点胶工艺因尺寸微小、环境复杂，传统检测手段易出现误判，GL-8000 系列3D 线激光测量仪通过算法与精度优势实现质控升级。

1. 焊点质量管控：微米级精度应对 “反光难题”

闪光灯焊点尺寸小，且金属材质反光强、形状不规则，传统检测易漏判。

• GL-8000 系列 Z 轴重复精度稳定达0.3μm，精准捕捉焊点高度差，确保焊接强度符合标准，避免因焊点过矮导致的接触不良。针对手机部件反光、紧密排列等复杂场景，GL-8000 系列搭载自适应抗反光算法与多区域动态曝光技术，既避免 “合格产品误判剔除” 的成本浪费，也杜绝 “不合格产品流入下工序” 的质量风险。

• 深度学习缺陷识别：GL-8000 系列可融合深度学习算法，将连锡、虚焊等缺陷的识别率提升至 99.98%，无需人工干预，降低人为误判率，显著提升焊点良率。

2. 胶路质量检测：突破 2D 检测 “Z 轴盲区”

中框点胶工艺需同时管控宽度、高度、位置及连续性，传统 2D 视觉无法测量胶路高度，易出现断胶、漏胶问题。

• 多维度精准量测：GL-8000 系列支持原生单帧HDR和多帧HDR合成，可稳定测量透明/多色胶路，覆盖胶路关键参数，确保胶体密封性能与粘结强度。

• 高速检测适配产线：GL-8000 系列支持 49KHz的高速动态扫描，即使面对中框曲面点胶区域，也能保持稳定精度，与产线节拍同步，避免因检测耗时导致的生产停滞，同时杜绝断胶、漏胶引发的部件脱落风险。可无缝集成于产线流水线，实现 “自动上料 - 检测 - 数据反馈 - 不合格品剔除” 的全流程自动化，相比人工抽检效率提升 300% 以上。

全流程赋能手机制造高质量发展

光子精密 3D 线激光轮廓测量仪通过三维高精度扫描技术，解决了传统 2D 检测无法获取 Z 轴信息的核心痛点。其中 GL-8000 系列以 49kHz 扫描频率、0.3μm Z 轴重复精度、±0.02% of F.S.的线性精度等核心参数，进一步强化设备性能，其应用覆盖手机结构件（中框、外壳）、电子部件（焊点、PCB、摄像头模组）到工艺环节（胶路、焊接）的全流程，既保障了微米级的检测精度，又通过自动化与高速扫描提升生产效率，最终实现产品良率与生产效益的双重提升，成为手机精密制造的 “核心质控工具”。
