【案例分享】TeeChart 助力 Softdrill 提升油气钻井数据可视化能力

在钻井与地质工程领域，数据可视化是核心环节。图表不仅需要精确与高效，还需符合行业习惯并支持交互与定制。Softdrill 自 2012 年起在核心产品中集成了TeeChart 图表库，将复杂的井下数据转化为直观的工程图表，极大提升了钻井工程师的数据分析与决策效率。

TeeChart for .NET 试用版下载

关于Softdrill

Softdrill 是一家总部位于荷兰的软件公司，长期专注于为 石油、天然气以及地热钻井行业 提供专业的工程软件解决方案。其产品广泛应用于钻井工程的 规划、监测与分析 环节，强调 易用性、精准性与适应性，帮助工程师更高效地处理复杂的钻井工况。

Softdrill 核心产品

• Well Reporting System（井数据报告系统）
  多用户数据库应用，用于钻井过程及后期的数据录入与回顾，支持单位自定义、输入表单标准化及高级数据处理，实现高效报告生成。

• Torque and Drag（扭矩与摩阻计算工具）
  用于建模钻柱沿井身的拉力、扭矩及法向力，支持起下钻模拟、敏感性分析及反算摩阻系数。

• Hydraulics（液力学模拟）
  精确模拟钻柱与环空内的流体流动，预测压降、等效循环密度（ECD）及流动行为，符合行业标准模型。

• Well Sketch（井眼示意图工具）
  生成井身结构示意图，支持实时数据联动，将地层、套管等图形元素与实际钻井数据动态关联。

• Lookahead（前瞻性规划工具）
  用于预测后续钻井作业与物流安排，辅助决策。

TeeChart 在 Softdrill 软件中的关键作用

在钻井与地质工程领域，数据可视化是核心环节。图表不仅需要精确与高效，还需符合行业习惯并支持交互与定制。Softdrill 自 2012 年起在核心产品中集成了 TeeChart 图表库，将复杂的井下数据转化为直观的工程图表，极大提升了钻井工程师的数据分析与决策效率。

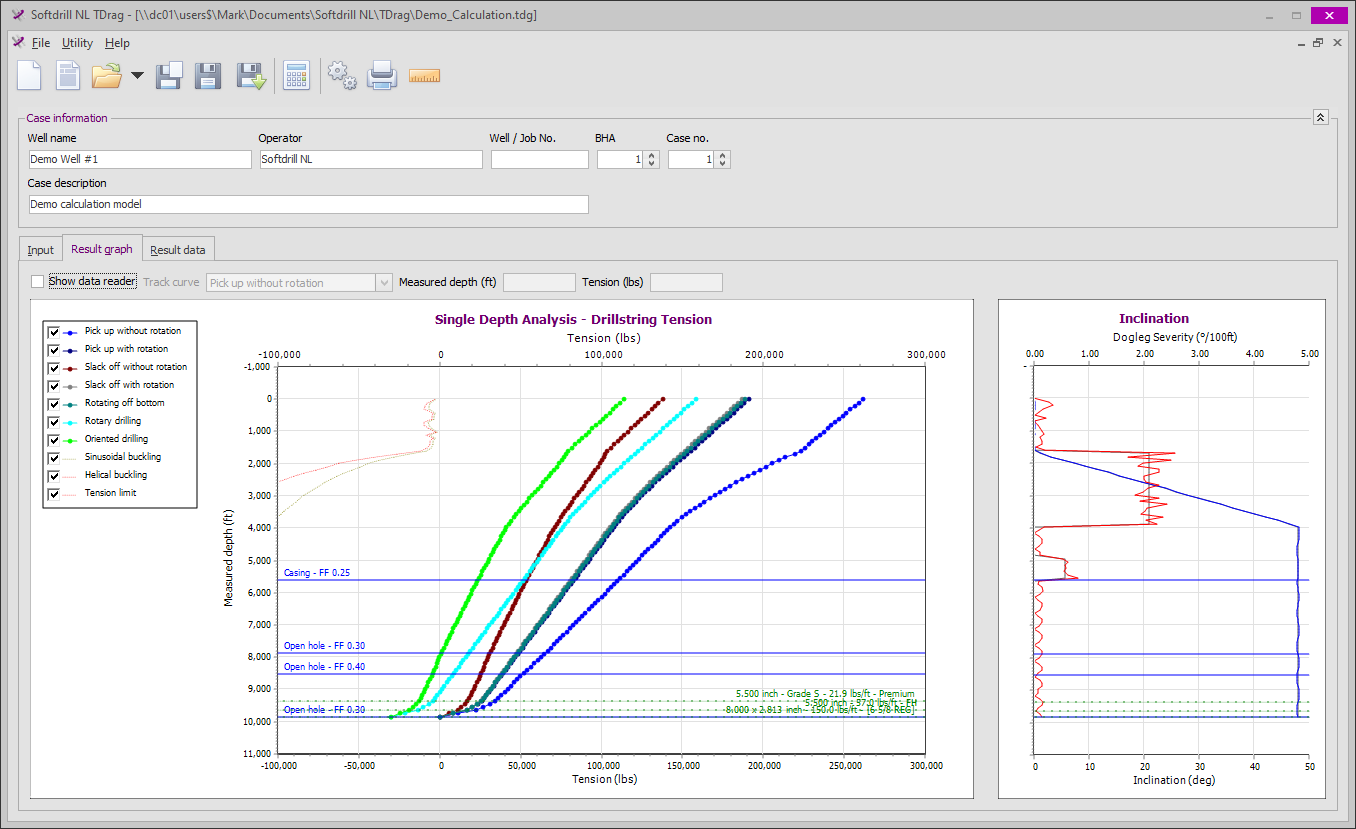

扭矩和阻力——多种计算模式

TeeChart 在 Softdrill 产品中的典型应用包括：

• 工程图表：实时绘制扭矩-井深曲线、ECD 曲线、压降曲线及环空流速图。

• 摩阻分析：在 Torque and Drag 模块中，将计算值与实测值对比展示，辅助摩阻校正。

• 液力学建模：输出压降分布、流速剖面、泵效能曲线等关键图表。

• 个性化与导出：支持缩放、平移、批注、图表样式定制，并可导出为图像或数据，方便工程师报告制作。

• 一致性与性能优化：在 Softdrill 的 Delphi 软件架构中提供高效、统一的图表引擎。

使用 TeeChart 的价值

• 高性能：流畅处理大规模实时数据，满足高分辨率绘图需求。

• 可视化精度：丰富的图表类型与细致的定制选项，使复杂的井下环境更加直观易读。

• 快速定制：灵活的 API 缩短开发周期，便于快速响应行业需求。

• 跨平台支持：兼容 VCL (Delphi/C++Builder) 技术栈，适配 Softdrill 的核心环境。

• 专业外观：提供高水准的工程图表展示效果，符合能源行业客户的审美与标准。

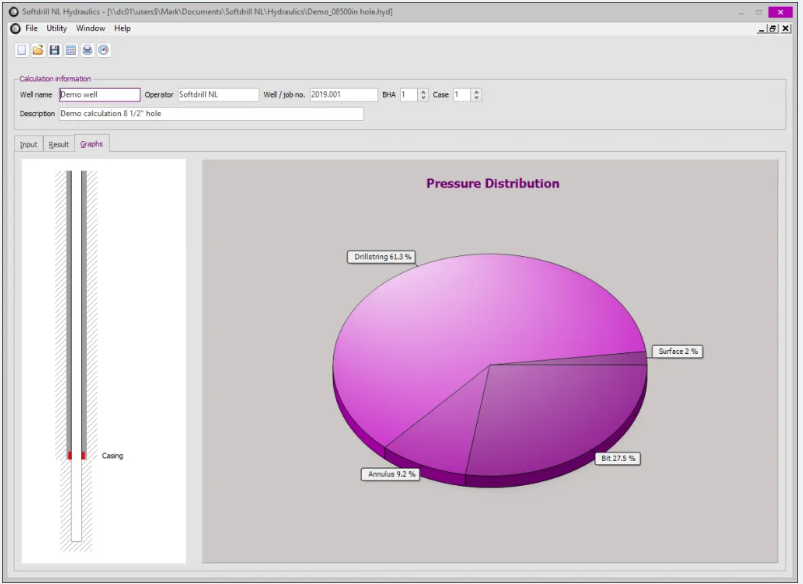

软钻液压系统——图形输出

结语

凭借数十年的行业经验与持续创新，Softdrill 在钻井工程软件领域树立了高质量与高可用性的标杆。借助 TeeChart 强大的数据可视化能力，Softdrill 的软件产品不仅能为工程师提供精确的计算工具，更能以专业化的图表展示帮助他们在 钻井作业规划、实时监控与成果分析 中做出更优决策。

关于 Steema Software

Steema Software 总部位于西班牙，是全球领先的数据可视化图表控件供应商。其核心产品 TeeChart 广泛应用于工程、科研、金融、能源等多个领域，支持跨平台（.NET、Java、Delphi、C++、Python、JavaScript 等）开发环境。凭借丰富的图表类型、高性能渲染能力与灵活的定制选项，TeeChart 帮助企业与工程师将复杂的数据转化为直观的图形化洞察。作为一个拥有二十余年技术积累的专业厂商，Steema 在全球拥有大量客户群体，其中包括众多世界 500 强企业。
