硬件 (七) ARM 软中断, IMX6ULL 点灯
一、ARM 软中断(SVC):从用户态到内核态的桥梁
软中断(SVC,Supervisor Call)是 ARM 处理器从 “非特权模式(如 User)” 进入 “特权模式(如 Supervisor)” 的核心机制,常用于系统调用、权限切换等场景。以下是基于 Keil 的软中断实现代码与流程解析。
(一)汇编与 C 混合编程实现软中断
kile:
area reset, readonly, codepreserve8code32entry; 异常向量表:定义各异常处理入口ldr pc, =_reset_handlerldr pc, =_undefine_handlerldr pc, =_svc_handlerldr pc, =_prefetch_abort_handlerldr pc, =_data_abort_handlerldr pc, =_reserved_handlerldr pc, =_irq_handlerldr pc, =_fiq_handler_undefine_handler; 未定义指令异常:死循环等待(示例)ldr pc, =_undefine_handler_svc_handler; 导入C语言实现的SVC处理函数import c_svc_handler; 保存现场:将R0-R12和LR压入栈stmfd sp!, {r0-r12, lr}; 调用C函数处理SVCbl c_svc_handler; 恢复现场并返回(带模式切换)ldmfd sp!, {r0-r12, pc}^ _prefetch_abort_handlerldr pc, =_prefetch_abort_handler_data_abort_handlerldr pc, =_data_abort_handler_reserved_handlerldr pc, =_reserved_handler_irq_handlerldr pc, =_irq_handler_fiq_handlerldr pc, =_fiq_handler_reset_handler; 设置栈指针(示例地址,需根据实际内存调整)ldr sp, =0x40001000; 修改CPSR,切换到SVC模式(特权模式)mrs r0, cpsrbic r0, r0, #0x1Forr r0, r0, #0x10msr cpsr_c, r0; 再次设置栈(为SVC模式分配栈空间)ldr sp, =0x40001000sub sp, sp, #1024; 导入main函数import main; 跳转到mainb main_asm_fn; 导出函数,供C语言调用export _asm_fn; 触发SVC软中断(传递参数7,实际可根据需求定义)svc #7 ; 返回调用者bx lrfinished; 死循环(防止程序跑飞)b finishedend
main.c
// 声明汇编函数_asm_fn
extern void _asm_fn(void);// 简单延时函数
void delay(int n)
{ while(n--);
}// SVC中断的C语言处理函数
void c_svc_handler(void)
{// 这里可添加SVC的具体逻辑,示例中仅做延时delay(0x1000);
}int main(void)
{while(1) {// 调用汇编函数,触发SVC软中断_asm_fn();// 主循环延时delay(0xFFFFFF);}return 0;
}
(二)软中断核心流程解析
- 异常向量表:程序启动时,先构建
_reset_handler
等异常入口的 “跳转表”,确保异常发生时能精准进入对应处理逻辑。 - SVC 触发:
_asm_fn
中执行svc #7
,主动触发软中断,处理器自动从当前模式(如 User)切换到Supervisor 模式。 - 现场保护与恢复:
_svc_handler
中通过stmfd
保存寄存器(R0-R12、LR),调用 C 函数处理后,再用ldmfd
恢复现场并返回,保证程序执行的连续性。

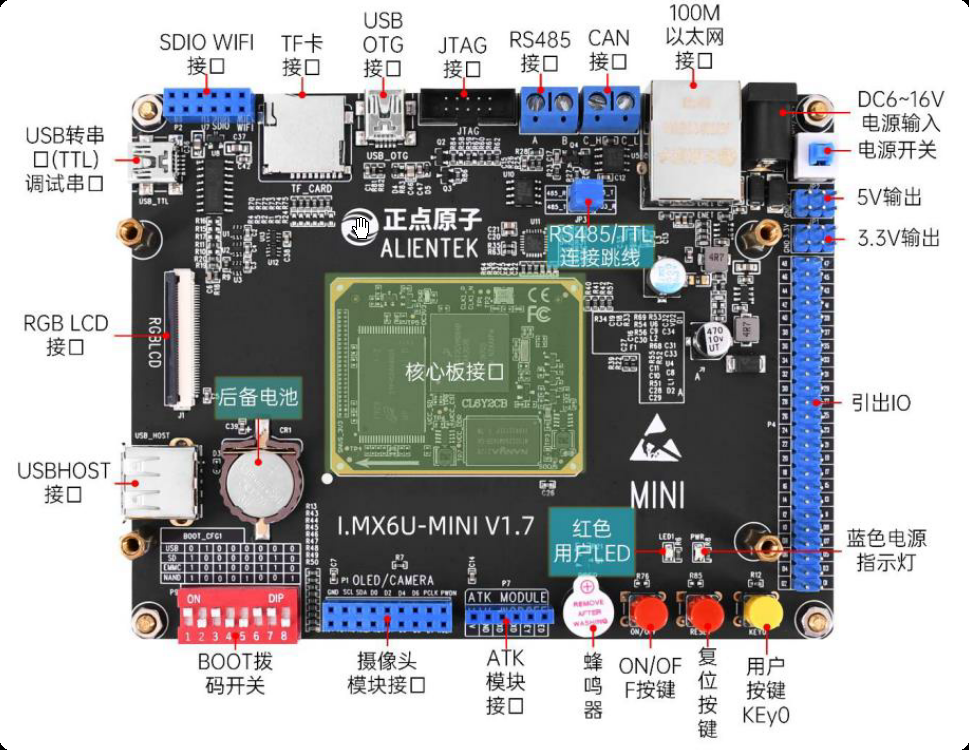

二、IMX6ULL 入门:从环境搭建到 LED 点灯
IMX6ULL 是 NXP 的经典 Cortex-A7 架构芯片
(一)开发环境搭建:跨平台工具链与环境准备
嵌入式开发需交叉编译工具链(在 PC 上编译,在芯片上运行),主流选择是 GNU 工具链(arm-linux-gnueabihf-*
)。
- Windows 端:用 VSCode 编写代码(C / 汇编),借助插件提升编辑效率。
- Linux 端:安装 GNU 交叉工具链,负责编译、链接、格式转换,最终生成芯片可运行的二进制固件。
(二)引脚功能复用:理解 MUX 与 PAD
IMX6ULL 的引脚(PAD)可通过 **MUX(功能复用寄存器)** 配置为不同功能(如 GPIO、I2C、UART 等),这是外设控制的基础。
以 LED 为例(假设 LED 接 GPIO1_IO03):
- MUX 配置:通过
IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO03
寄存器,选择ALT5
模式(对应 GPIO 功能)。 - 电气属性配置:通过
IOMUXC_SW_PAD_CTL_PAD_GPIO1_IO03
寄存器,设置上拉 / 下拉、驱动能力等参数。
(三)LED 点灯:汇编代码实现全流程
vscode
.global _start_start:; 异常向量表(同软中断示例逻辑,确保异常处理入口)ldr pc, =_reset_handlerldr pc, =_undefine_handlerldr pc, =_svc_handlerldr pc, =_prefetch_abort_handlerldr pc, =_data_abort_handlerldr pc, =_reserved_handlerldr pc, =_irq_handlerldr pc, =_fiq_handler_undefine_handler:ldr pc, =_undefine_handler_svc_handler:ldr pc, =_svc_handler_prefetch_abort_handler:ldr pc, =_prefetch_abort_handler_data_abort_handler:ldr pc, =_data_abort_handler_reserved_handler:ldr pc, =_reserved_handler_irq_handler:ldr pc, =_irq_handler_fiq_handler:ldr pc, =_fiq_handler_reset_handler:; 切换到IRQ模式(示例,实际可按需选择)mrs r0, cpsrbic r0, r0, #0x1Forr r0, r0, #0x12 msr cpsr, r0; 设置IRQ模式栈指针ldr sp, =0x86000000; 切换到System模式(特权模式,方便后续操作)mrs r0, cpsrbic r0, r0, #0x1Forr r0, r0, #0x1F msr cpsr, r0; 设置System模式栈指针ldr sp, =0x84000000 ; 使能外设时钟(IMX6ULL需先使能对应时钟域)bl _enable_clocks; 初始化LEDbl _init_led; 点亮LEDbl _led_on; 死循环(保持LED亮)b finished_led_on:; 配置GPIO输出(假设GPIO1_BASE为0x0209C000)ldr r0, =0x0209C000ldr r1, [r0]; 清除GPIO1_IO03位(假设低电平点亮LED,需根据硬件电路调整)bic r1, r1, #(1 << 3)str r1, [r0]; 返回bx lr_init_led:; 配置引脚复用为GPIO(MUX寄存器地址示例)ldr r0, =0x020E0068; 设置为ALT5模式(GPIO功能)mov r1, #0x05 str r1, [r0]; 配置电气属性(PAD寄存器地址示例)ldr r0, =0x020E02F4; 设置上拉、驱动能力等(0x10B0为示例值,需参考芯片手册)ldr r1, =0x10B0 str r1, [r0]; 配置GPIO方向为输出(GDIR寄存器地址示例)ldr r0, =0x0209C004ldr r1, [r0]; 设置GPIO1_IO03为输出orr r1, r1, #(1 << 3) str r1, [r0]; 返回bx lr_enable_clocks:; 使能GPIO等外设时钟(地址需参考IMX6ULL手册)ldr r0, =0x020C4068mov r1, #0xFFFFFFFFstr r1, [r0]ldr r0, =0x020C406Cstr r1, [r0]ldr r0, =0x020C4070str r1, [r0]ldr r0, =0x020C4074str r1, [r0]ldr r0, =0x020C4078str r1, [r0]ldr r0, =0x020C407Cstr r1, [r0]ldr r0, =0x020C4080str r1, [r0] ; 返回bx lrfinished:; 死循环b finished
(四)程序编译与烧写:GNU 工具链
1. 编译步骤(Ubuntu 下为例)
假设代码文件为start.S
,执行以下命令:
- 编译为目标文件:
arm-linux-gnueabihf-gcc -c -g start.S -o start.o
- 链接为可执行文件:
arm-linux-gnueabihf-ld -Ttext 0x87800000 start.o -o start.elf
(0x87800000
为程序运行地址,需与芯片启动配置匹配) - 转换为二进制镜像:
arm-linux-gnueabihf-objcopy -O binary -S -g start.elf start.bin
- (可选)反汇编查看:
arm-linux-gnueabihf-objdump -D start.elf > start.dis
2. 烧写步骤
- 将烧写工具(如
imxdownload
)和start.bin
放入同一目录。 - 赋予工具执行权限:
chmod +x imxdownload
- 烧写(假设 SD 卡为
/dev/sdb
):./imxdownload start.bin /dev/sdb
三、GNU 工具链:嵌入式开发的 “瑞士军刀”
嵌入式开发依赖 GNU 工具链的四大核心工具,它们分工明确,支撑从 “源码” 到 “可运行固件” 的全流程。
工具 | 功能核心 | 典型场景 |
---|---|---|
gcc | 将 C/C++/ 汇编源码编译为汇编代码,再生成目标文件(.o) | 源码编译的 “第一步” |
ld | 将多个目标文件(.o)+ 库文件,链接为可执行文件(.elf) | 解决符号依赖、地址分配 |
objcopy | 在不同目标文件格式间转换(如 ELF→二进制.bin) | 生成芯片可直接运行的固件 |
objdump | 反汇编目标文件,查看汇编指令、符号表、段信息 | 调试(看机器码对应逻辑)、分析程序 |
总结
嵌入式开发的底层逻辑可归纳为:理解处理器架构(ARM 模式、异常、指令)→ 掌握外设控制(引脚复用、寄存器操作)→ 熟练工具链使用(编译、链接、烧写)。从软中断的 “权限切换”,到 IMX6ULL 点灯的 “外设控制”,每一步都是对底层原理的理解。
