图解网络基础篇

TCP/IP网络模型有哪几层？

TCP/IP网络通常是由上到下分成 4 层，分别是应用层，传输层，网络层和网络接口层。

• 应用层：负责向用户提供一组应用程序，比如HTTP、DNS、FTP等；
• 传输层：负责端到端的通信，比如TCP、UDP等；
• 网络层：负责网络包的封装、分片、路由、转发，比如IP、ICMP等；
• 网络接口层：负责网络包在物理网络中的传输，比如网络包的封帧、MAC寻址、差错检测，以及通过网卡传输网络帧等。

不过，我们常说的七层和四层负载均衡，是用OSI网络模型来描述的，七层对应的是应用层，四层对应的传输层。

键入网址到网页显示，期间发生了什么？

• 解析URL：分析URL所需要使用的传输协议和请求的资源路径。如果输入的URL中的协议或者主机名不合法，将会把地址栏中输入的内容传递给搜索引擎。如果没有问题，浏览器会检查URL中是否出现了非法字符，则对非法字符进行转义后在进行下一过程。
• 缓存判断：浏览器缓存→系统缓存（hosts文件）→路由器缓存→ISP的DNS缓存，如果其中某个缓存存在，直接返回服务器的IP地址。
• DNS解析：如果缓存未命中，浏览器向本地DNS服务器发起请求，最终可能通过根域名服务器、顶级域名服务器（.com)、权威域名服务器逐级查询，直到获取目标域名的IP地址。
• 获取MAC地址：当浏览器得到IP地址后，数据传输还需要知道目的主机MAC地址，因为应用层下发数据给传输层，TCP协议会指定源端口号和目的端口号，然后下发给网络层。网络层会将本机地址作为源地址，获取的IP地址作为目的地址。然后将下发给数据链路层，数据链路层的发送需要加入通信双方的MAC地址，本机的MAC地址作为源MAC地址，目的MAC地址需要分情况处理。通过将IP地址与本机的子网掩码相结合，可以判断是否与请求主机在同一个子网里，如果在同一个子网里，可以使用ARP协议获取到目的主机的MAC地址，如果不在一个子网里，那么请求应该转发给网关，由它代为转发，此时同样可以通过ARP协议来获取网关的MAC地址，此时目的主机的MAC地址应该为网关的地址。
• 建立TCP连接：主机将使用目标IP地址和目标MAC地址发送一个TCPSYN包，请求建立一个TCP连接，然后交给路由器转发，等路由器转到目标服务器后，服务器回复一个SYN-ACK包，确认连接请求。然后，主机发送一个ACK包，确认已收到服务器的确认，然后TCP连接建立完成。
• HTTPS的TLS 四次握手：如果使用的是HTTPS协议，在通信前还存在TLS的四次握手。
• 发送HTTP请求：连接建立后，浏览器会向服务器发送HTTP请求。请求中包含了用户需要获取的资源的信息，例如网页的URL、请求方法（GET、POST等）等。
• 服务器处理请求并返回响应：服务器收到请求后，会根据请求的内容进行相应的处理。例如，如果是请求网页，服务器会读取相应的网页文件，并生成HTTP响应。

Linux系统是如何收发网络包的？

Linux网络协议栈

我们可以把自己的身体比作应用层中的数据，打底衣服比作传输层中的TCP头，外套比作网络层中IP头，帽子和鞋子分别比作网络接口层的帧头和帧尾。
在冬天这个季节，当我们要从家里出去玩的时候，自然要先穿个打底衣服，再套上保暖外套，最后穿上帽子和鞋子才出门，这个过程就好像我们把TCP协议通信的网络包发出去的时候，会把应用层的数据按照网络协议栈层层封装和处理。

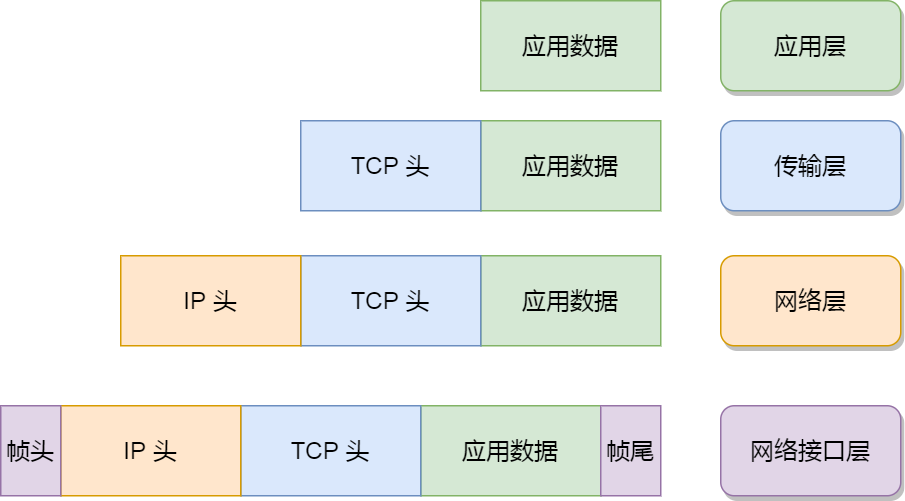

你从下面这张图可以看到，应用层数据在每一层的封装格式。

其中：

• 传输层，给应用数据前面增加了TCP头；
• 网络层，给TCP数据包前面增加了IP头；
• 网络接口层，给IP数据包前后分别增加了帧头和帧尾。

这些新增的头部和尾部，都有各自的作用，也都是按照特定的协议格式填充，这每一层都增加了各自的协议头，那自然网络包的大小就增大了，但物理链路并不能传输任意大小的数据包，所以在以太网中，规定了最大传输单元（MTU）是1500字节，也就是规定了单次传输的最大IP包大小。

当网络包超过MTU的大小，就会在网络层分片，以确保分片后的IP包不会超过MTU大小，如果MTU越小，需要的分包就越多，那么网络吞吐能力就越差，相反的，如果MTU越大，需要的分包就越少，那么网络吞吐能力就越好。

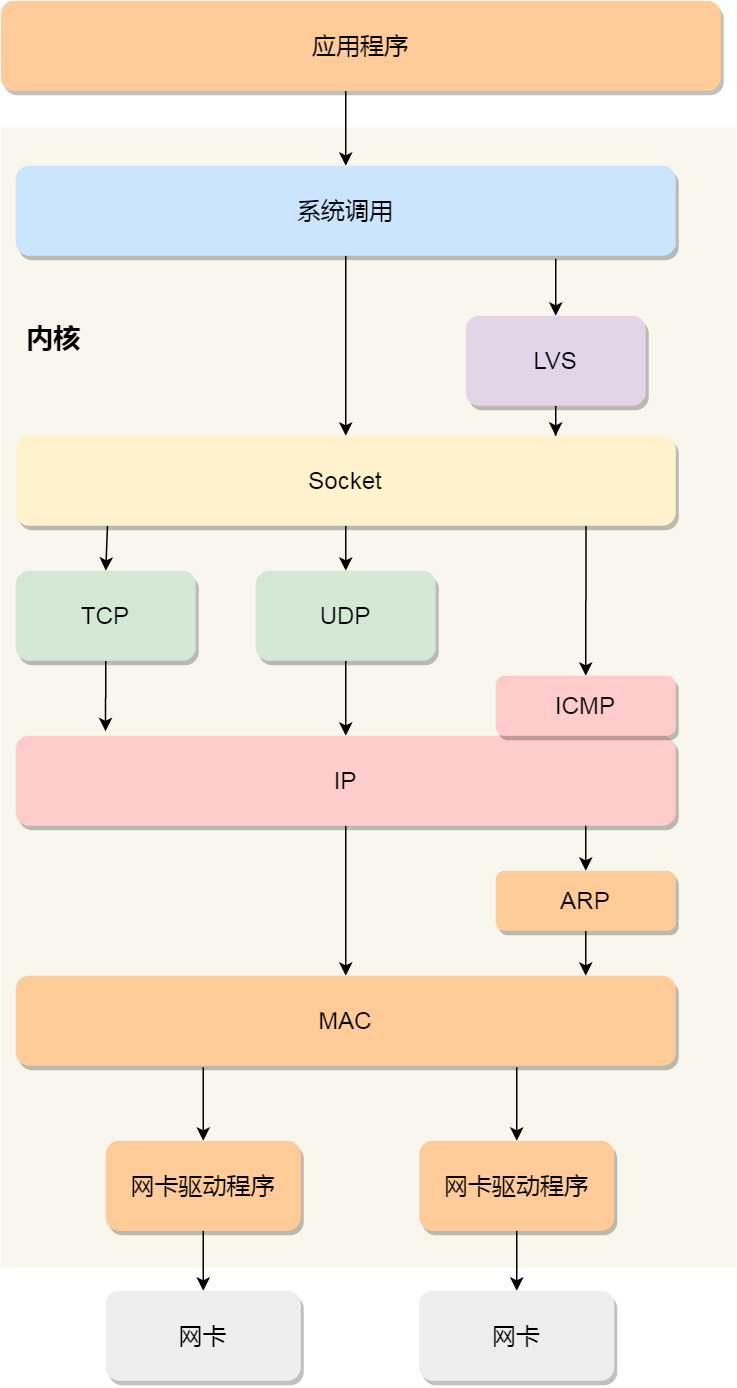

知道了TCP/IP 网络模型，以及网络包的封装原理后，那么Linux 网络协议栈的样子，你想必猜到了大概，它其实就类似于TCP/IP的四层结构：

从上图的网络协议栈，可以看到：

• 应用程序需要通过系统调用，来跟Socket层进行数据交互；
• Socket层的下面就是传输层、网络层和网络接口层。
• 最下面的一层，则是网卡驱动程序和硬件网卡设备。

Linux接收网络包的流程

网卡是计算机里的一个硬件，专门负责接收和发送网络包，当网卡接收到一个网络包后，会通过DMA技术，将网络包写入到指定的内存地址，也就是写入到Ring Buffer，这个是一个环形缓冲区，接着就会告诉操作系统这个网络包已经到达。

那应该怎么告诉操作系统这个网络包已经到达了呢？
最简单的方法就是触发中断，也就是每当网卡收到一个网络包，就触发一个中断告诉操作系统。
但是在高性能网络场景下，网络包的数量会非常多，这么频繁地触发中断，CPU则会一直没完没了的处理中断，而导致其他任务可能无法继续前进，从而影响系统的整体效率。

所以为了解决频繁中断带来的性能开销，Linux内核在2.6版本中引入了NAPI机制，它是混合「中断和轮询」的方式来接收网络包，它的核心概念就是不采用中断的方式读取数据，而是首先采用中断唤醒数据接收的服务程序，然后poll的方法来轮询数据。

因此，当有网络包到达时，会通过DMA技术，将网络包写入到指定的内存地址，接着网卡向CPU发起硬件中断，当CPU收到硬件中断请求后，根据中断表，调用已经注册的中断处理函数。

硬件中断处理函数会做如下的事情：

• 需要先「暂时屏蔽中断」，表示已经知道内存中有数据了，告诉网卡下次再收到数据包直接写内存就可以了，不要再通知 CPU 了，这样可以提高效率，避免 CPU 不停的被中断。
• 接着，发起「软中断」，然后恢复刚才屏蔽的中断。

至此，硬件中断处理函数的工作就已经完成。

硬件中断处理函数做的事情很少，主要耗时的工作都交给软中断处理函数了。

软中断的处理
内核中的 ksoftirqd 线程专门负责软中断的处理，当 ksoftirqd 内核线程收到软中断后，就会来轮询处理数据。

ksoftirqd线程会从Ring Buffer中获取一个数据帧，用 sk_buff 表示，从而可以作为一个网络包交给网络协议栈进行逐层处理。

网络协议栈

1. 首先，会先进入到网络接口层，在这一层会检查报文的合法性，如果不合法这丢弃，合法则会找出该网络包的上层协议的类型，比如是IPv4，还是IPv6，接着再去调帧头和帧尾，然后交给网络层。
2. 到了网络层，则取出IP包，判断网络包下一步的走向，比如是交给上层处理还是转发出去。当确认这个网络包要发送给机后，就会从 IP 头里看看上一层协议的类型是TCP还是UDP，接着去掉IP头，然后交给传输层。
3. 传输层取出TCP头或UDP头，根据四元组「源 IP、源端口、目的 IP、目的端口」 作为标识，找出对应的Socket，并把数据放到Socket的接收缓冲区。
4. 最后，应用层程序调用 Socket 接口，将内核的 Socket 接收缓冲区的数据「拷贝」到应用层的缓冲区，然后唤醒用户进程。

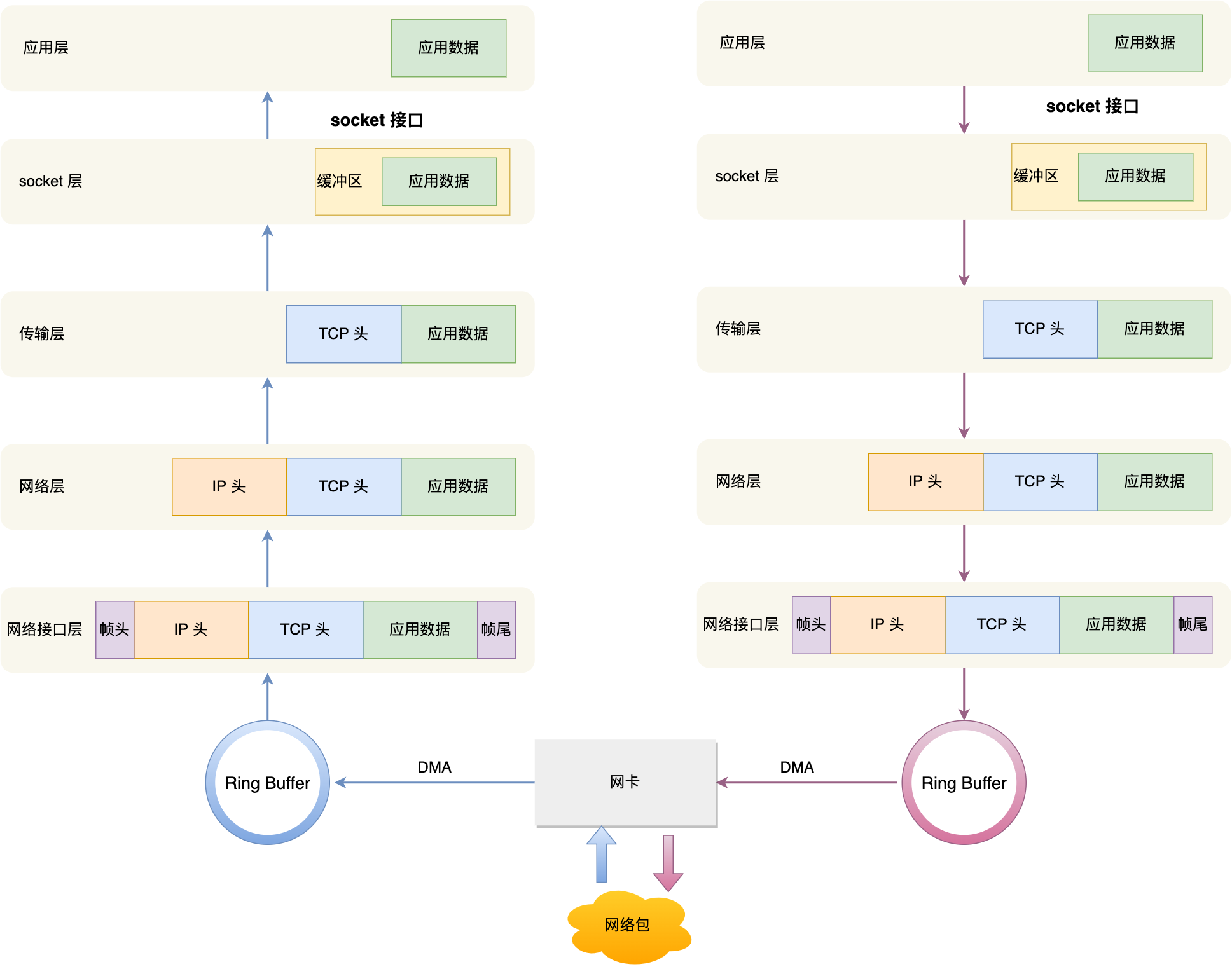

至此，一个网络包的接收过程就已经结束了，你也可以从下图左边部分看到网络包接收的流程，右边部分刚好反过来，它是网络包发送的流程。

Linux发送网络包的流程

如上图的右半部分，发送网络包的流程正好和接收流程相反。

1. 首先，应用程序会调用Socket发送数据包的接口，由于这个是系统调用，所以会从用户态陷入到内核态中的Socket层，内核会申请一个内核态的sk_buff内存，将用户待发送的数据拷贝到sk_buff内存，并将其加入到发送缓冲区。
2. 接下来，网络协议栈从Socket发送缓冲区中取出sk_buff，并按照TCP/IP协议从上到下逐层处理。
3. 如果使用的是TCP传输协议发送数据，那么先拷贝一个新的sk_buff副本，这是因为sk_buff后续再调用网络层，最后到达网卡发送完成的时候，这个sk_buff会被释放掉。而TCP协议是支持丢失重传的，在收到对方的ACK之前，这个sk_buff不能被删除。所以内核的做法就是每次调用网卡发送的时候，实际上传递出去的是sk_buff的一个拷贝，等收到ACK再真正删除。
4. 接着，对sk_buff填充TCP头。这里提一下，sk_buff可以表示各个层的数据包，在应用层数据包叫data，在TCP层我们称为segment，在 IP 层我们叫 packet，在数据链路层称为 frame。
   你可能会好奇，为什么全部数据包只用一个结构体来描述呢？协议栈采用的是分层结构，上层向下层传递数据时需要增加包头，下层向上层数据时又需要去掉包头，如果每一层都用一个结构体，那在层之间传递数据的时候，就要发生多次拷贝，这将大大降低 CPU 效率。
   于是，为了在层级之间传递数据时，不发生拷贝，只用 sk_buff 一个结构体来描述所有的网络包，那它是如何做到的呢？是通过调整 sk_buff 中 data 的指针，比如：
   • 当接收报文时，从网卡驱动开始，通过协议层层往上传发送数据报，通过增加 skb->data 的值，来逐步剥离协议首部。
   • 当要发送报文时，创建 sk_buff 结构体，数据缓存区的头部预留足够的空间，用来填充各层首部，在经过各下层协议时，通过减少 skb->data 的值来增加协议首部。

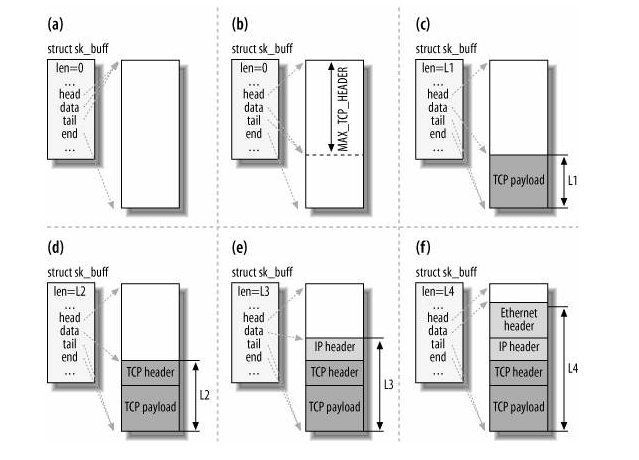

你可以从下面这张图看到，当发送报文时，data 指针的移动过程。

至此，传输层的工作也就都完成了。

然后交给网络层，在网络层里会做这些工作：选取路由（确认下一跳的 IP）、填充 IP 头、netfilter 过滤、对超过 MTU 大小的数据包进行分片。处理完这些工作后会交给网络接口层处理。

网络接口层会通过 ARP 协议获得下一跳的 MAC 地址，然后对 sk_buff 填充帧头和帧尾，接着将 sk_buff放到网卡的发送队列中。

这一些工作准备好后，会触发「软中断」告诉网卡驱动程序，这里有新的网络包需要发送，驱动程序会从发送队列中读取 sk_buff，将这个 sk_buff 挂到 RingBuffer 中，接着将 sk_buff 数据映射到网卡可访问的内存 DMA 区域，最后触发真实的发送。

当数据发送完成以后，其实工作并没有结束，因为内存还没有清理。当发送完成的时候，网卡设备会触发一个硬中断来释放内存，主要是释放 sk_buff 内存和清理 RingBuffer 内存。

最后，当收到这个 TCP 报文的 ACK 应答时，传输层就会释放原始的 sk_buff 。

发送网络数据的时候，涉及几次内存拷贝操作？
第一次，调用发送数据的系统调用的时候，内核会申请一个内核态的 sk_buff 内存，将用户待发送的数据拷贝到 sk_buff 内存，并将其加入到发送缓冲区。
第二次，在使用 TCP 传输协议的情况下，从传输层进入网络层的时候，每一个 sk_buff 都会被克隆一个新的副本出来。副本 sk_buff 会被送往网络层，等它发送完的时候就会释放掉，然后原始的 sk_buff 还保留在传输层，目的是为了实现 TCP 的可靠传输，等收到这个数据包的 ACK 时，才会释放原始的 sk_buff 。
第三次，当 IP 层发现 sk_buff 大于 MTU 时才需要进行。会再申请额外的 sk_buff，并将原来的 sk_buff 拷贝为多个小的 sk_buff。

总结

电脑与电脑之间通常都是通过网卡、交换机、路由器等网络设备连接到一起，那由于网络设备的异构性，国际标准化组织定义了一个七层的OSI网络模型，但是这个模型由于比较复杂，实际应用中并没有采用，而是采用了更为简化的TCP/IP模型，Linux网络协议栈就是按照了该模型来实现的。

TCP/IP 模型主要分为应用层、传输层、网络层、网络接口层四层，每一层负责的职责都不同，这也是Linux网络协议栈主要构成部分。

当应用程序通过Socket接口发送数据包，数据包会被网络协议栈从上到下进行逐层处理后，才会被送到网卡队列中，随后由网卡将网络包发送出去。

而在接收网络包时，同样也要先经过网络协议栈从下到上的逐层处理，最后才会被送到应用程序。
