OpenCV计算机视觉实战（24）——目标追踪算法

0. 前言

在视频分析与智能监控中，目标追踪 (Object Tracking) 是识别出目标后，实时在后续帧中持续定位其位置的核心技术。本文将从经典的 MeanShift 算法原理入手，介绍其在 OpenCV 中的实现；接着讲解 CamShift (Continuously Adaptive Mean Shift) 的改进策略；最后讨论多目标追踪时面临的挑战与常见解决思路。

1. MeanShift 目标追踪

MeanShift 是一种基于统计密度的迭代搜索算法，用于在目标色彩直方图模型下，不断调整搜索窗口使其收敛到概率密度最大的区域，实现对目标位置的跟踪。

1.1 实现过程

• ROI 选择：通过 cv2.selectROI 在首帧指定目标窗口，获取 (x,y,w,h)
• 直方图建模：将 ROI 转为 HSV 空间，提取 H 通道并使用掩码剔除低饱和/低亮度像素，然后用 calcHist 计算目标色彩分布并归一化
• 反向投影：对每帧图像计算其 HSV 图像在目标直方图下的概率分布，用以指导搜索方向
• MeanShift 更新：cv2.meanShift 根据反向投影图，在当前窗口附近迭代移动，使窗口中心逐步趋向密度最大处
• 可视化：每次迭代后在原图上绘制新窗口

import cv2
import numpy as np# 基于 MeanShift 算法，在视频中跟踪指定 ROI 内的对象
cap = cv2.VideoCapture('r2.mp4')
ret, frame = cap.read()# 1. 初始化追踪窗口（x,y,w,h）
x, y, w, h = cv2.selectROI('Select ROI', frame, False, False)
track_window = (x, y, w, h)
cv2.destroyWindow('Select ROI')# 2. 计算 ROI 的 HSV 直方图并归一化
roi = frame[y:y+h, x:x+w]
hsv_roi = cv2.cvtColor(roi, cv2.COLOR_BGR2HSV)
mask = cv2.inRange(hsv_roi, np.array((0,60,32)), np.array((180,255,255)))
roi_hist = cv2.calcHist([hsv_roi], [0], mask, [180], [0,180])
cv2.normalize(roi_hist, roi_hist, 0, 255, cv2.NORM_MINMAX)# 3. 设置 MeanShift 终止条件：迭代 10 次或窗口中心移动少于 1 像素
term_crit = (cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 1)while True:ret, frame = cap.read()if not ret:breakhsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)# 4. 反向投影：得到每像素属于目标直方图的概率back_proj = cv2.calcBackProject([hsv], [0], roi_hist, [0,180], 1)# 5. 执行 MeanShift 更新窗口ret, track_window = cv2.meanShift(back_proj, track_window, term_crit)x, y, w, h = track_window# 6. 绘制结果result = cv2.rectangle(frame, (x,y), (x+w,y+h), (0,255,0), 2)cv2.imshow('MeanShift Tracking', result)if cv2.waitKey(30) & 0xFF == 27:breakcap.release()
cv2.destroyAllWindows()

关键函数解析：

• cv2.calcHist(images, channels, mask, histSize, ranges)：计算单通道直方图
• cv2.calcBackProject(images, channels, hist, ranges, scale)：反向投影，输出概率图
• cv2.meanShift(probImage, window, criteria)：MeanShift 算法核心，返回新的窗口位置
• cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT：迭代终止条件，结合迭代次数和精度

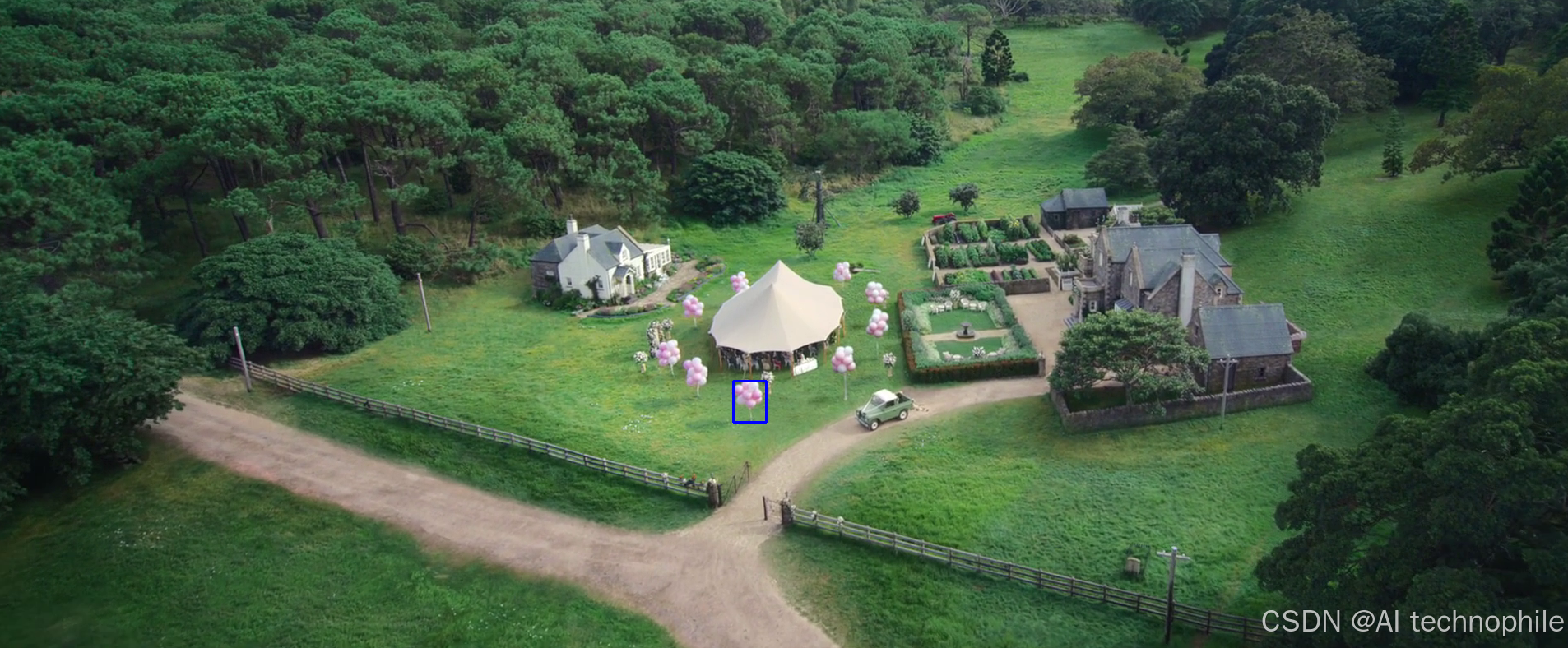

1.2 改进思路

• 多通道直方图融合：除了 H 通道，还可将 S 通道或 V 通道一并用于反向投影，提升对比度弱目标的追踪稳定性
• 动态模型更新：在每若干帧后，用新的 ROI 对象区域更新直方图，以适应光照或外观变化，避免模型漂移
• 自适应窗口初始大小：根据目标在前几帧的速度变化，自适应调整搜索窗口大小与迭代次数

import cv2
import numpy as np# 多通道 MeanShift，动态更新直方图模型
cap = cv2.VideoCapture('r2.mp4')
ret, frame = cap.read()# 1. 选择 ROI
x, y, w, h = cv2.selectROI('Select ROI', frame, False, False)
track_window = (x, y, w, h)
cv2.destroyWindow('Select ROI')# 2. 计算初始直方图（H+S 通道）
roi = frame[y:y+h, x:x+w]
hsv_roi = cv2.cvtColor(roi, cv2.COLOR_BGR2HSV)
mask = cv2.inRange(hsv_roi, (0,30,32), (180,255,255))
roi_hist = cv2.calcHist([hsv_roi], [0,1], mask, [180,256], [0,180,0,256])
cv2.normalize(roi_hist, roi_hist, 0, 255, cv2.NORM_MINMAX)term_crit = (cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 1)
frame_count = 0while True:ret, frame = cap.read()if not ret: breakhsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)# 3. 反向投影（H+S）back_proj = cv2.calcBackProject([hsv], [0,1], roi_hist, [0,180,0,256], 1)# 4. MeanShift 更新ret, track_window = cv2.meanShift(back_proj, track_window, term_crit)x,y,w,h = track_window# 5. 绘制跟踪窗口img2 = cv2.rectangle(frame, (x,y), (x+w,y+h), (0,255,0), 2)cv2.imshow('MeanShift Multi-Channel', img2)# 6. 每 30 帧动态更新模型frame_count += 1if frame_count % 30 == 0:new_roi = frame[y:y+h, x:x+w]hsv_new = cv2.cvtColor(new_roi, cv2.COLOR_BGR2HSV)mask_new = cv2.inRange(hsv_new, (0,30,32), (180,255,255))roi_hist = cv2.calcHist([hsv_new], [0,1], mask_new, [180,256], [0,180,0,256])cv2.normalize(roi_hist, roi_hist, 0, 255, cv2.NORM_MINMAX)if cv2.waitKey(30) & 0xFF == 27:breakcap.release()
cv2.destroyAllWindows()

关键函数解析：

• cv2.calcBackProject([hsv], [0,1], roi_hist, ranges, scale)：支持多通道反向投影，将 H、S 联合概率映射到灰度图，增强区分度
• 动态更新：每 N 帧用当前窗口区域重新计算直方图，防止光照/目标外观改变导致跟丢

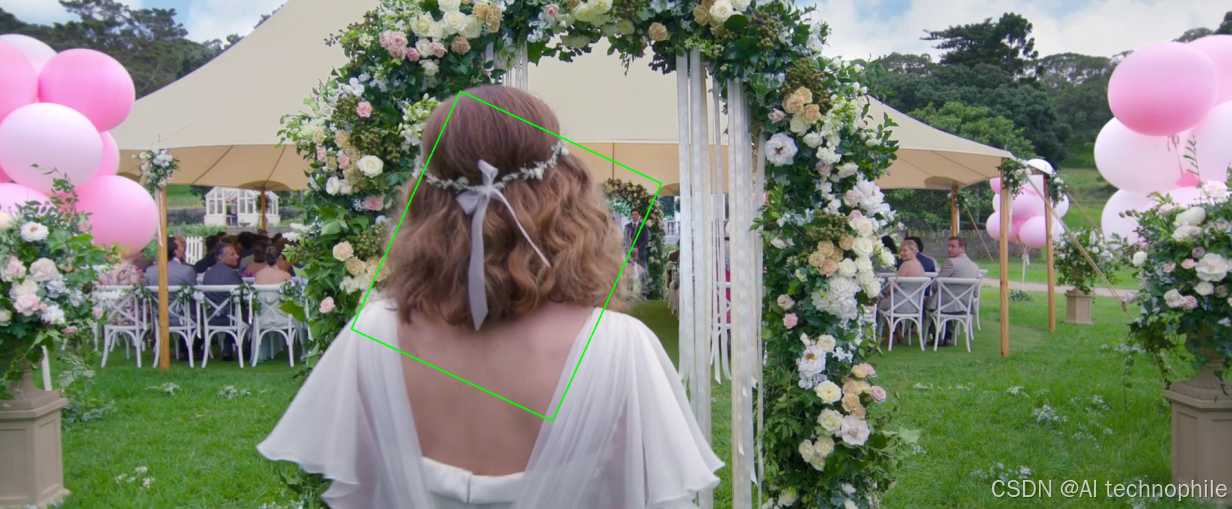

2. CamShift 目标追踪

CamShift (Continuously Adaptive Mean Shift) 在 MeanShift 的基础上，会根据目标大小变化自动调整窗口尺寸，并输出目标的旋转矩形，实现更灵活的跟踪。

2.1 实现过程

• ROI 与直方图初始化：与 MeanShift 相同，将目标模型化为 HSV 直方图
• CamShift 调用：cv2.CamShift 在 MeanShift 基础上，每次不仅更新窗口中心，还根据反向投影分布自动计算新的窗口大小和方向(即 K-L 椭圆)
• 旋转矩形绘制：用 boxPoints 获得输出的旋转矩形四个顶点，并通过 polylines 画在图像上

import cv2
import numpy as np# 基于 CamShift 算法，自适应调整窗口大小与角度
cap = cv2.VideoCapture('r2.mp4')
ret, frame = cap.read()# 1. 初始化 ROI 与直方图（同 MeanShift）
x, y, w, h = cv2.selectROI('Select ROI', frame, False, False)
track_window = (x, y, w, h)
cv2.destroyWindow('Select ROI')
roi = frame[y:y+h, x:x+w]
hsv_roi = cv2.cvtColor(roi, cv2.COLOR_BGR2HSV)
mask = cv2.inRange(hsv_roi, np.array((0,60,32)), np.array((180,255,255)))
roi_hist = cv2.calcHist([hsv_roi], [0], mask, [180], [0,180])
cv2.normalize(roi_hist, roi_hist, 0, 255, cv2.NORM_MINMAX)term_crit = (cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 1)while True:ret, frame = cap.read()if not ret: breakhsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)back_proj = cv2.calcBackProject([hsv], [0], roi_hist, [0,180], 1)# 2. 执行 CamShift，返回旋转矩形ret, track_window = cv2.CamShift(back_proj, track_window, term_crit)pts = cv2.boxPoints(ret)  # 4 顶点pts = np.int0(pts)# 3. 绘制旋转矩形result = frame.copy()cv2.polylines(result, [pts], True, (0,255,0), 2)cv2.imshow('CamShift Tracking', result)if cv2.waitKey(30) & 0xFF == 27:breakcap.release()
cv2.destroyAllWindows()

关键函数解析

• cv2.CamShift(probImage, window, criteria)：改进版 MeanShift，返回旋转矩形 (center, (w,h), angle) 与新窗口
• cv2.boxPoints(rotRect)：将旋转矩形转换为 4 个顶点坐标
• cv2.polylines(img, pts, isClosed, color, thickness)：绘制多边形，填充或描边追踪轮廓

2.2 改进思路

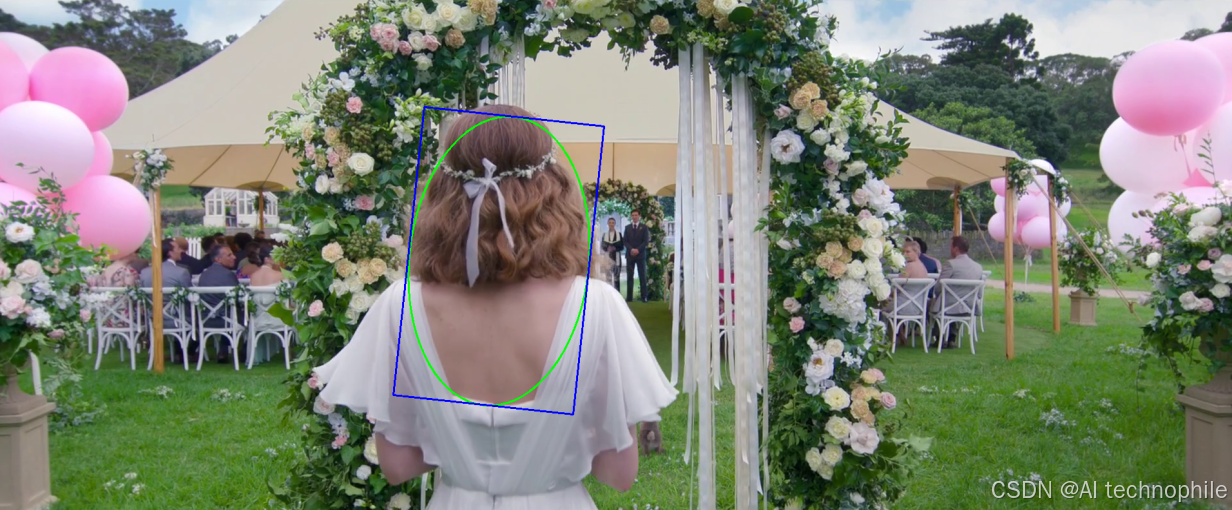

• 椭圆可视化：除了多边形，还可绘制 cv2.ellipse，直观展示目标方向与长短轴长度
• 自适应迭代：对颜色分布复杂的场景，可根据窗口面积动态调整 term_crit 中的最大迭代次数
• 背景补偿：在反向投影前对背景图像进行高斯模糊或直方图均衡，增强目标对比

import cv2
import numpy as np# CamShift + 椭圆可视化 + 背景直方图均衡
cap = cv2.VideoCapture('r2.mp4')
ret, frame = cap.read()x,y,w,h = cv2.selectROI('ROI', frame, False, False)
track_window = (x,y,w,h)
cv2.destroyWindow('ROI')roi = frame[y:y+h, x:x+w]
hsv_roi = cv2.cvtColor(roi, cv2.COLOR_BGR2HSV)
mask = cv2.inRange(hsv_roi, (0,30,32), (180,255,255))
roi_hist = cv2.calcHist([hsv_roi],[0],mask,[180],[0,180])
cv2.normalize(roi_hist, roi_hist, 0,255,cv2.NORM_MINMAX)term_crit = (cv2.TERM_CRITERIA_EPS|cv2.TERM_CRITERIA_COUNT, 15, 1)while True:ret, frame = cap.read()if not ret: break# 背景均衡blur = cv2.GaussianBlur(frame, (5,5), 0)hsv = cv2.cvtColor(blur, cv2.COLOR_BGR2HSV)back_proj = cv2.calcBackProject([hsv],[0],roi_hist,[0,180],1)# CamShiftret, track_window = cv2.CamShift(back_proj, track_window, term_crit)pts = cv2.boxPoints(ret)pts = np.int0(pts)# 画椭圆center, (w_e,h_e), angle = retresult = frame.copy()cv2.ellipse(result, (tuple(map(int,center)), (int(w_e),int(h_e)), angle), (0,255,0), 2)cv2.polylines(result, [pts], True, (255,0,0), 2)cv2.imshow('CamShift Enhanced', result)if cv2.waitKey(30) & 0xFF == 27:breakcap.release()
cv2.destroyAllWindows()

关键函数解析：

• cv2.ellipse(img, (center, axes, angle), color, thickness)：直接绘制旋转椭圆，反映目标方向与尺度
• cv2.GaussianBlur(frame, (5,5), 0)：先做背景均衡模糊，提高反向投影鲁棒性

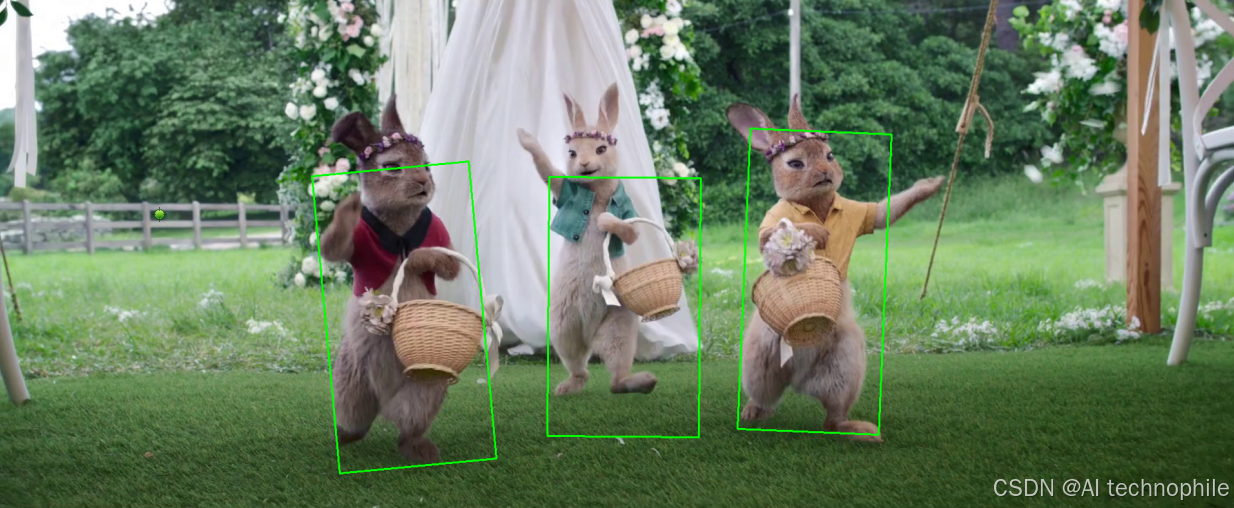

3. 多目标追踪

在复杂场景中，通常需要同时跟踪多个目标。最简单的思路是为每个目标分别初始化多个 CamShift 跟踪器，但要解决的挑战包括目标遮挡、相互干扰与误跟踪漂移。

3.1 代码实现

import cv2
import numpy as np# 多目标 CamShift 跟踪
cap = cv2.VideoCapture('r2.mp4')
ret, frame = cap.read()# 1. 手动选择多个 ROI
bboxes = []
while True:bbox = cv2.selectROI('Select ROI, Enter为空结束', frame, False, False)if sum(bbox) == 0: breakbboxes.append(bbox)
cv2.destroyAllWindows()# 2. 初始化每个 ROI 的直方图与窗口
trackers = []
for (x,y,w,h) in bboxes:hsv_roi = cv2.cvtColor(frame[y:y+h, x:x+w], cv2.COLOR_BGR2HSV)mask = cv2.inRange(hsv_roi, np.array((0,60,32)), np.array((180,255,255)))hist = cv2.calcHist([hsv_roi], [0], mask, [180], [0,180])cv2.normalize(hist, hist, 0, 255, cv2.NORM_MINMAX)trackers.append({'hist':hist, 'window':(x,y,w,h)})term_crit = (cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 1)while True:ret, frame = cap.read()if not ret: breakhsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)result = frame.copy()# 3. 对每个目标执行 CamShiftfor tr in trackers:back_proj = cv2.calcBackProject([hsv], [0], tr['hist'], [0,180], 1)ret, tr['window'] = cv2.CamShift(back_proj, tr['window'], term_crit)pts = cv2.boxPoints(ret).astype(int)cv2.polylines(result, [pts], True, (0,255,0), 2)cv2.imshow('Multi-Object Tracking', result)if cv2.waitKey(30) & 0xFF == 27:breakcap.release()
cv2.destroyAllWindows()

3.2 优化思路

• 唯一颜色标识：为每个目标随机分配追踪框颜色，便于视觉区分
• 丢失与重新检测：若某个目标超过连续 N 帧未被追踪到，调用检测重新初始化 ROI

# 在初始化 trackers 时为每个分配随机 color
trackers = [{'hist':..., 'window':..., 'color':tuple(np.random.randint(0,255,3))} for ... in bboxes]while True:ret, frame = cap.read()if not ret: breakhsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)for tr in trackers:back = cv2.calcBackProject([hsv],[0],tr['hist'],[0,180],1)ret, tr['window'] = cv2.CamShift(back, tr['window'], term_crit)if ret[1][0]*ret[1][1] < 100:  # 窗口面积过小，视为丢失tr['lost'] += 1else:tr['lost'] = 0if tr['lost'] > 10:tr['window'] = detect_new_roi(frame)  # 调用检测模块重定位pts = cv2.boxPoints(ret).astype(int)cv2.polylines(frame, [pts], True, tr['color'], 2)cv2.imshow('Multi-Object Advanced', frame)if cv2.waitKey(30)&0xFF==27: break

小结

在本文中，我们从 MeanShift 的色彩直方图密度搜索出发，深入剖析了其多通道建模与动态模型更新技巧，又在 CamShift 中加入了背景均衡、椭圆可视化和自适应迭代策略，显著提升了跟踪的精度与鲁棒性。最后，探讨了多目标追踪，通过这些实践，了解了从单目标到多目标、从传统算法到深度检测器融合的完整追踪管线，能够在复杂视频场景中稳定地识别、定位并持续追踪各类移动目标。
