【51单片机】【protues仿真】基于51单片机数控直流稳压电源系统

目录

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

五、实验现象

一、主要功能

1、数码管显示输出电压值
2、滑动电阻调节输出电压
3、电压输出范围0-15V，步进值1

二、使用步骤

基于51单片机的数控直流稳压电源是一种通过数字控制实现电压调节的智能化电源系统，其核心设计结合了单片机控制、D/A转换、稳压电路。

三、硬件资源

1、51单片机核心模块
2、按键模块
3、数模转换模块
4、放大电路模块
5、模数转换模块
6、数码管显示模块

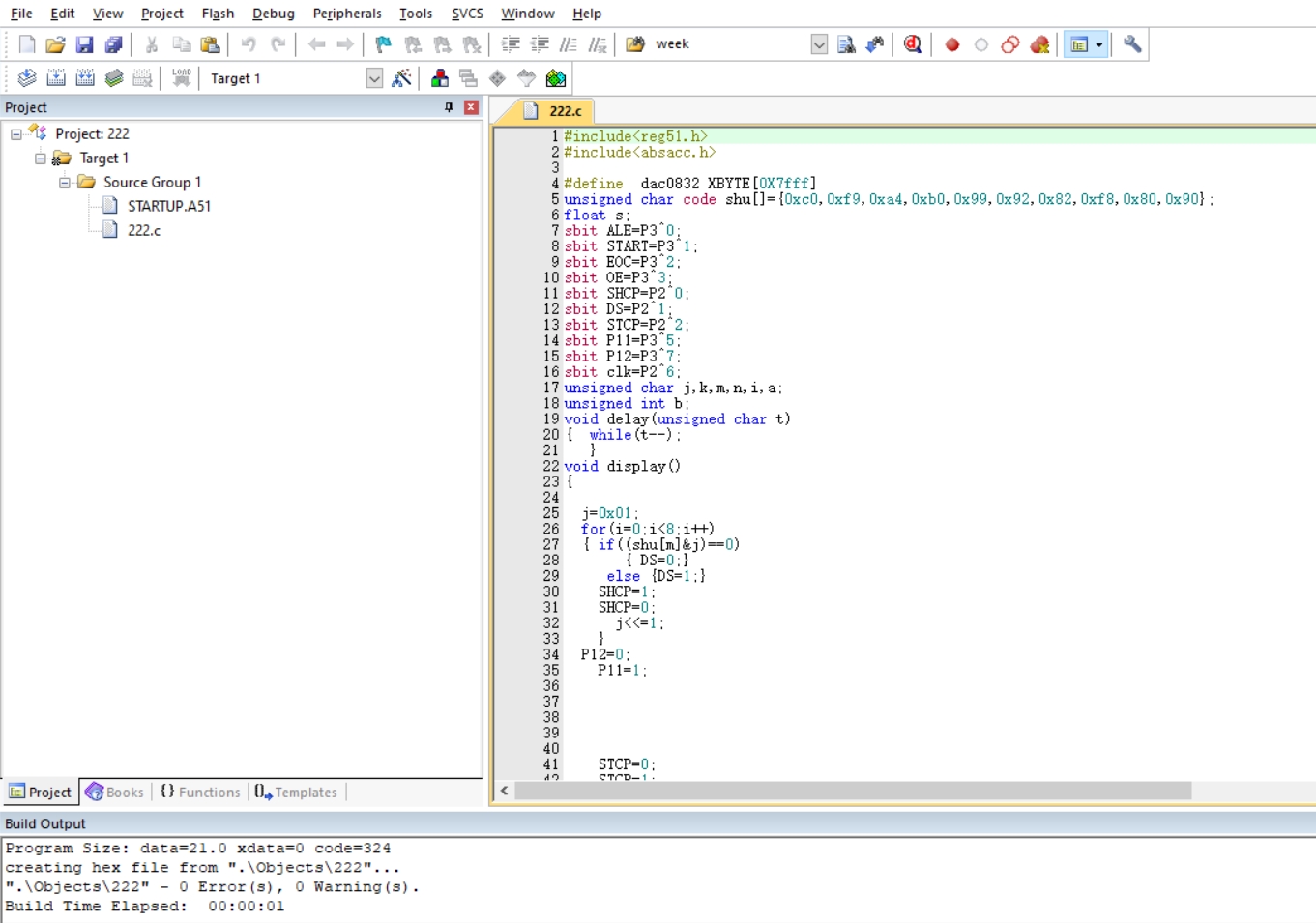

四、软件设计

#include<reg51.h>
#include<absacc.h>

#define  dac0832 XBYTE[0X7fff]
unsigned char code shu[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
float s;
sbit ALE=P3^0;
sbit START=P3^1;
sbit EOC=P3^2;
sbit OE=P3^3;
sbit SHCP=P2^0;
sbit DS=P2^1;
sbit STCP=P2^2;
sbit P11=P3^5;
sbit P12=P3^7;
sbit clk=P2^6;
unsigned char j,k,m,n,i,a;
unsigned int b;
void delay(unsigned char t)
{  while(t--);
   }
void display()
{

  j=0x01;
  for(i=0;i<8;i++)
  { if((shu[m]&j)==0)
       { DS=0;}
     else {DS=1;}
    SHCP=1;
    SHCP=0;
      j<<=1;
    }
    P12=0;
    P11=1;



    STCP=0;
    STCP=1;
    delay(200);
   j=0x01;
    for(i=0;i<8;i++)
     { if((shu[n]&j)==0)
       { DS=0;}
   else {DS=1;}
     SHCP=1;
   SHCP=0;
     j<<=1;
    }
       P11=0;
    P12=1;



      STCP=0;
   STCP=1;
   delay(200);
     }


void main()
{
 P2=0X87;
TMOD=0X20;
TH1=0X06;
TL1=0X06;
EA=1;
ET1=1;
TR1=1;

 while(1)
 {
   ALE=1;
   ALE=0;
   START=1;
   START=0;
   while(EOC==0);
   OE=1;
   k=P1;
   a=P1;
   b=a*6;
   m=b/1000;
   n=b%1000/100;

           dac0832=k;

         display();

   }
   }

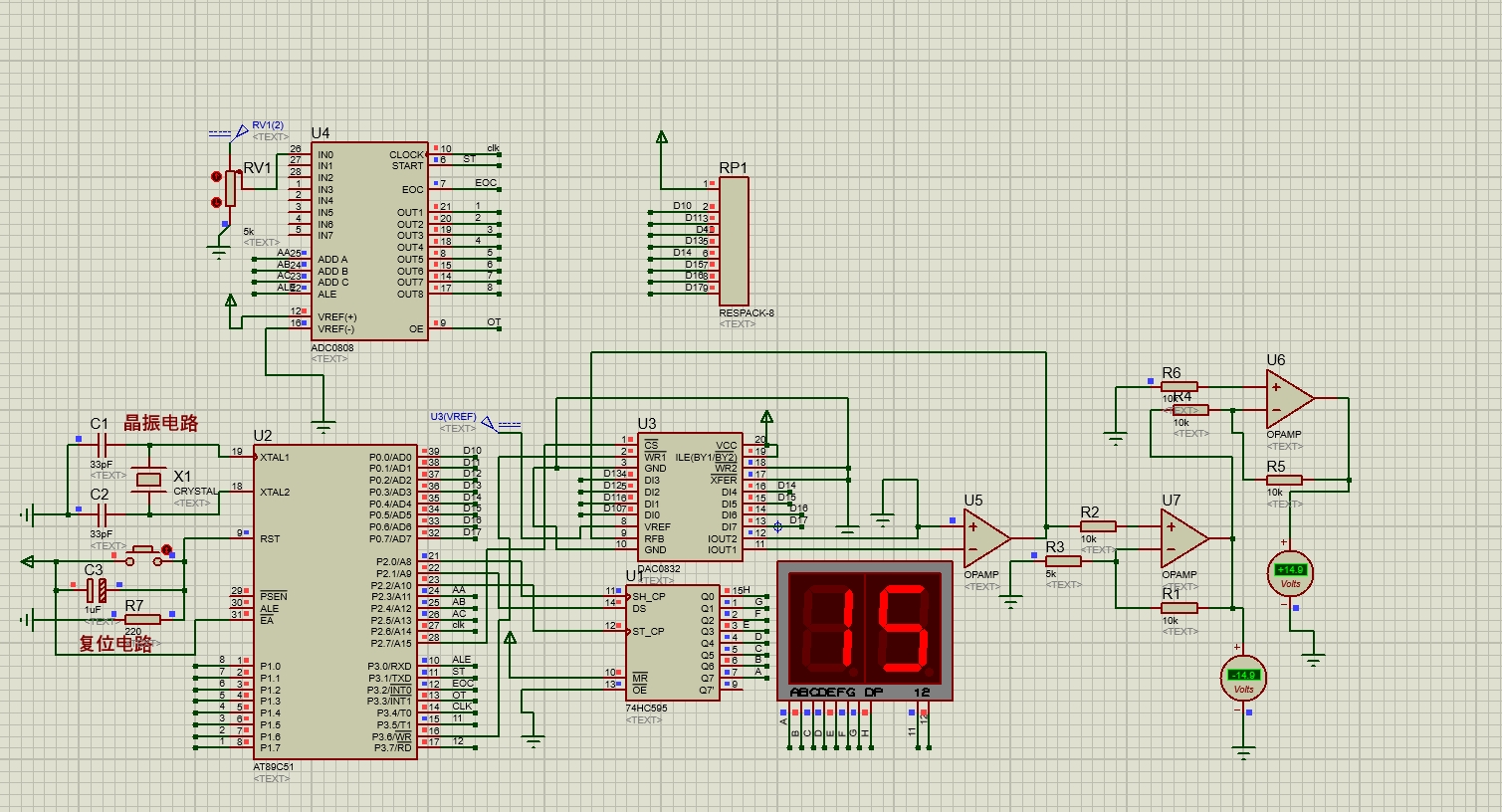

五、实验现象

演示视频：
