卷发棒/卷发梳MCU方案分析

针对卷发梳的专用MCU控制方案设计，重点解决造型温度精准控制、安全防护与便携性需求，提供从基础款到高端智能款的完整技术。

卷发棒，卷发梳核心需求分析：
1.精准温控：发梳齿间温差≤5℃（避免局部过热损伤发质）
2.快速造型：30秒内达到工作温度（160-200°C可调）
3. 人体安全：梳齿表面温度≤60°C（GB/T 23107-2008要求)
4.能效优化：电池款需续航>30分钟（2000mAh电池

主控芯片选型:可以选择国产MCU单片机，降低成本，性能好。

关键子系统设计：

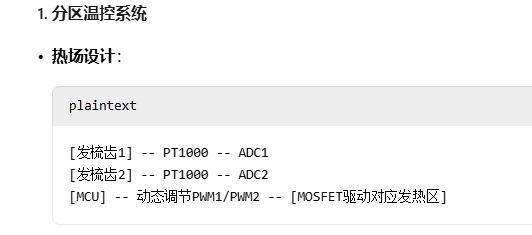

制策略：
·温度均衡算法：自动补偿低温区功率（+3%PWM调整）
·过冲抑制：升温阶段PID参数动态切换
2. 安全防护设计
·三级保护机制：
1.硬件层：双金属片开关（180℃C强制断电)
2.驱动层：INA199电流检测(超过5A立即关断）
3.软件层：温度梯度监测(相邻齿温差>10°℃C报警）
3. 低功耗优化（电池款）
· 策略:
·待机电流<50μA(MCU进入STOP模式)
·加热阶段：8秒全功率→3秒50%功率的脉冲模式

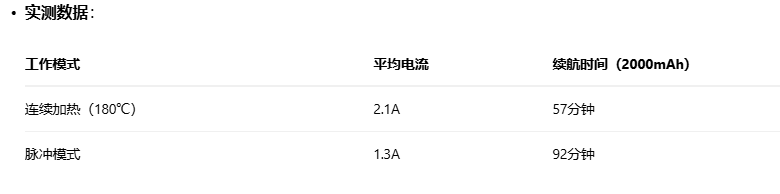

实测数据：

特殊电路设计
1. 梳齿温度采集方案
·挑战：需检测多个梳齿温度且避免长走线干扰。

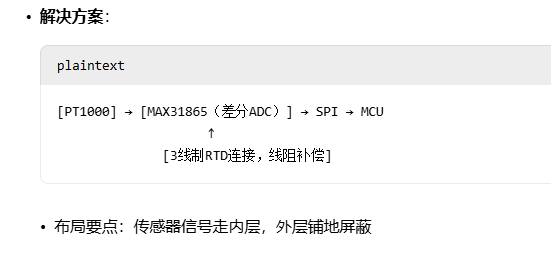

解决方案

认证测试要点：

1.安全测试：
·梳齿表面温度测试（需使用热电偶阵列扫描）
·绝缘电阻测试：≥100MQ(500V DC)
2. EMC整改：
·辐射超标点常见于MOSFET开关回路，建议：
·添加BEAD滤波器(如BLM18PG121SN1)
·缩短栅极驱动回路（<15mm
