1、题目
详细讲讲同步时钟与异步时钟通信
2、解答
在数字系统中，时钟是协调电路工作的 “时间基准”。根据通信双方是否使用同一时钟源，可分为同步时钟通信和异步时钟通信，二者在时序控制、数据传输方式和适用场景上有显著差异。
一、同步时钟通信（Synchronous Communication）

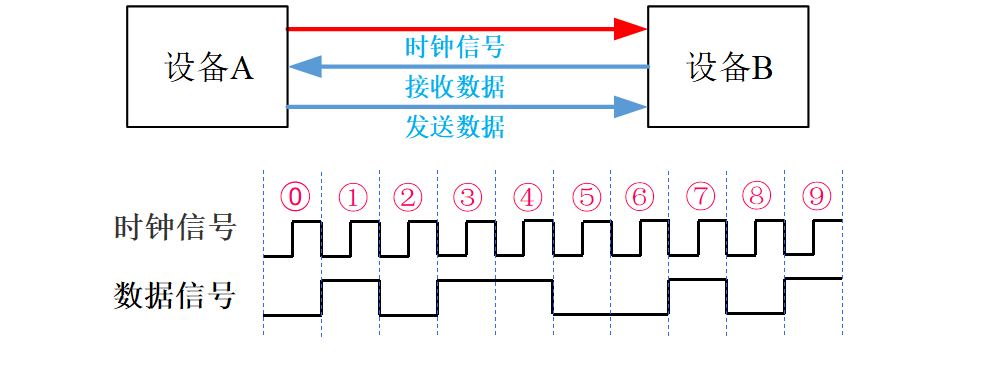

同步时钟通信中，发送方和接收方使用同一个时钟信号（或严格同步的时钟信号），数据传输的节奏由该时钟统一控制。
1. 核心特点
- 共享时钟源：发送方和接收方的时钟信号由同一振荡器产生，或通过时钟同步机制（如 PLL 锁相环）保持严格相位对齐（相位差固定，频率相同）。
- 数据连续传输：数据以固定速率连续发送，无需额外的 “起始 / 停止” 信号标记帧边界，时钟信号直接定义每一位数据的采样时刻。
- 时序严格对齐：发送方在时钟的上升沿 / 下降沿发送数据，接收方在相同（或固定延迟）的时钟沿采样数据，确保数据被正确读取。
2. 典型工作流程
- 发送方和接收方通过硬件线路共享时钟（如单独的 CLK 线），或接收方从发送方的信号中提取时钟（如曼彻斯特编码的自同步）。
- 数据在时钟的驱动下按固定周期传输，例如：时钟频率为 100MHz 时，每 10ns 传输 1 位数据。
- 接收方根据时钟边沿判断数据位的起始和结束，直接采样数据线上的电平（高 / 低代表 1/0）。
3. 优势
- 传输效率高：无需额外的同步开销（如起始位、停止位），数据帧可连续传输，带宽利用率高。
- 速度快：适合高频、高速场景（如 GHz 级），因为时钟同步确保了精确的采样时机。
- 电路实现简单：接收方无需复杂的时钟恢复逻辑，只需按固定时钟采样即可。
4. 劣势
- 时钟同步要求高：时钟信号的延迟、抖动（Jitter）或噪声可能导致采样错误（如建立时间 / 保持时间违规）。长距离传输时，时钟信号衰减或相位偏移更明显，同步难度大。
- 布线约束严格：在 PCB 设计中，时钟线和数据线需严格等长（减少延迟差），增加布线复杂度。
- 灵活性低：通信双方必须严格同步，若一方时钟异常，整个通信链路会失效。
5. 典型应用
- 高速总线：如 SPI（Serial Peripheral Interface，有单独 CLK 线）、I²C（虽无专用 CLK 线，但 SCL 时钟由主设备提供，从设备严格跟随）、DDR 内存（双数据率同步时钟）。
- 芯片内部互连：CPU 与缓存、FPGA 内部逻辑块之间的通信（片内时钟同步性好）。
二、异步时钟通信（Asynchronous Communication）

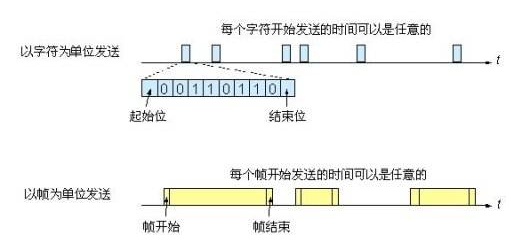

异步时钟通信中，发送方和接收方使用各自独立的时钟源，时钟频率可不同（或允许一定偏差），数据传输的同步不依赖共享时钟，而是通过信号本身的特征（如起始位、停止位）实现。
1. 核心特点
- 独立时钟源：发送方和接收方的时钟由各自的振荡器产生，频率可存在误差（通常允许 ±5%~±10% 偏差），无需同步。
- 帧格式带同步信息：每帧数据包含起始位（标记数据开始）、数据位（有效信息）、校验位（可选，用于错误检测）和停止位（标记数据结束），通过这些信号实现接收方的同步。
- 采样依赖信号边沿：接收方通过检测起始位的边沿（如从高电平到低电平的跳变）触发内部时钟，开始对后续数据位采样。
2. 典型工作流程（以 UART 为例）
- 发送方要传输数据时，先发送 1 个 “起始位”（低电平），通知接收方 “数据即将到来”。
- 接收方检测到起始位后，启动内部时钟（频率通常是数据率的 16 倍），在每一位数据的 “中间时刻”（避免边沿抖动影响）采样电平，判断是 0 还是 1。
- 数据位传输完成后，发送方发送 1~2 个 “停止位”（高电平），表示一帧数据结束。接收方检测到停止位后，确认帧传输完成，可准备接收下一帧。
3. 优势
- 无需共享时钟：发送方和接收方时钟独立，降低硬件连接复杂度（如 UART 只需 TX/RX 两根线）。
- 抗干扰性强：长距离传输时，即使时钟有偏差，通过起始位和中间采样可修正误差（只要偏差在允许范围内）。
- 灵活性高：适用于不同设备间的通信（如电脑与传感器），无需严格同步时钟源。
4. 劣势
- 传输效率低：每帧数据包含起始位、停止位等额外开销（如 UART 每 8 位数据需 1 位起始位 + 1 位停止位，开销占 20%），不适合高速、大数据量传输。
- 对时钟精度有要求：接收方时钟频率需与数据率匹配（允许小偏差），否则采样时刻会偏移，导致数据错误（偏差过大会错过正确采样点）。
- 电路设计复杂：接收方需要边沿检测、位同步（找到每一位的中间时刻）等逻辑，尤其在高速场景下实现难度更高。
5. 典型应用
- 低速串行通信：如 UART（通用异步收发传输器）、RS-232/RS-485（工业控制中常用，抗干扰，适合长距离）。
- 简单设备交互：如单片机与传感器、蓝牙模块的通信（对速度要求不高，注重连接简便）。
三、关键区别对比
| 维度 | 同步时钟通信 | 异步时钟通信 |
|---|---|---|
| 时钟源 | 共享同一时钟（或严格同步） | 各自独立时钟（允许频率偏差） |
| 同步方式 | 依赖时钟信号边沿同步 | 依赖起始位 / 停止位等帧内信号同步 |
| 传输效率 | 高（无额外开销） | 低（含起始 / 停止位等开销） |
| 速度 | 适合高速（如 GHz 级） | 适合低速（如 kbps~Mbps 级） |
| 抗干扰与距离 | 短距离抗干扰好，长距离时钟易偏移 | 长距离抗干扰较好（依赖信号本身同步） |
| 硬件复杂度 | 时钟布线严格，接收逻辑简单 | 无需时钟线，接收逻辑复杂（需位同步） |
| 典型应用 | SPI、I²C、DDR 内存、片内互连 | UART、RS-232/RS-485、简单设备交互 |
四、混合场景：跨时钟域通信
在复杂系统中（如 SOC 芯片），常存在多个独立时钟域（如 CPU 核用 1GHz 时钟，外设用 100MHz 时钟），此时同步时钟和异步时钟可能需要交互，称为 “跨时钟域通信”。
- 核心问题：异步信号进入同步时钟域时，可能因 “亚稳态”（信号在时钟沿附近跳变，导致采样结果不确定）引发错误。
- 解决方法：通过 “同步器”（如两级触发器）、“握手协议”（如 req/ack 信号）或 “FIFO 缓冲” 等机制，确保数据在不同时钟域间可靠传输。
总结
- 同步时钟通信依赖共享时钟，效率高、速度快，适合短距离、高速、高带宽场景，但对时钟同步要求严格；
- 异步时钟通信无需共享时钟，灵活性高、适合长距离和低速场景，但效率低，依赖帧内同步信号；
- 实际系统中，二者常结合使用，跨时钟域通信需特殊设计以避免数据错误。
