双RFSOC47DR-16通道5GSPS ADC采集模块

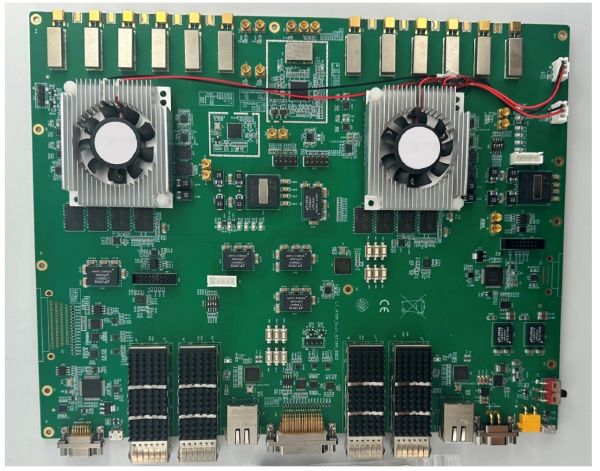

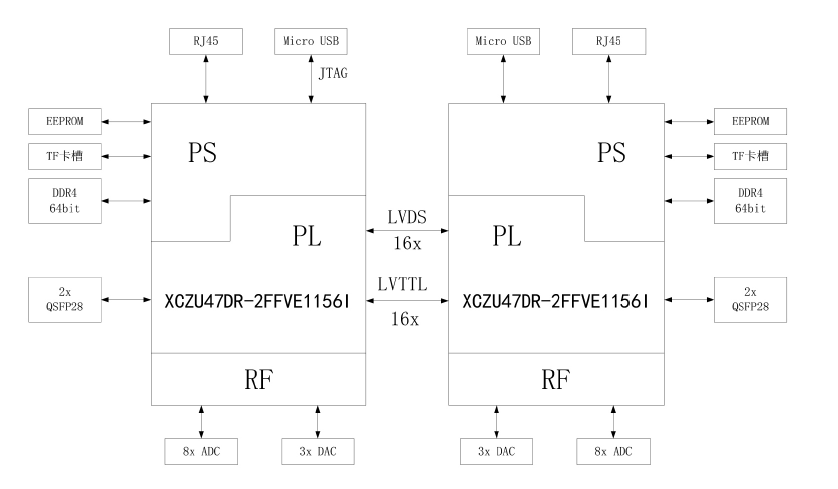

16通道5GSPS ADC采集板卡组成如图1所示。该板卡的输入接口为SMA单端输入，ADC采集和处理采用Xilinx公司的XCZU47DR-2FFVE1156I芯片。板卡需配备4路QSFP28光口输出，并需要集成网口、DDR4、SD卡、USB调试口。两块RF-Soc需确保连接通信功能。板卡的16通道需实现良好的同步，需要同外部输入的10MHz信号同步。

每个XCZU47DR-2FFVE1156I芯片中开发不少于两通道的DAC功能，确保带宽2.5GHz的任意波形产生，且满足收发协同要求。

主要技术指标
1)FPGA芯片：两片Zynq UltraScale+ XCZU47DR-2FFVE1156I；
2)射频接口：16路ADC (14-bit、5GSPS),6路DAC (14-bit、9.85GSPS) ；
3)100G光口：4个；
4)内存： ZU1 PS 4xDDR4(8GB,64bit, 2400MT/s);
ZU2 PS 4xDDR4(8GB,64bit, 2400MT/s);
5)PS接口（两片FPGA配置相同）
8x QSPI flash(256MB,4bit) 固化配置文件；
2x10/100/1000 Ethernet网口
2x Micro USB转JTAG/PS串口调试接口
2x MicroSD卡
6)PL端接口（两片FPGA配置相同）
4x QSFP 100G光口
2x J30J-15ZK (4x RS422/2T2R，4xLVTTL，1x3.3V电源)
2x J30J-74ZK (16x RS422/8T8R，4xRS232/2T2R，2xRS485，16xLVTTL，2x3.3V电源)；
16x LVDS和16x LVTTL用于片间互联。
7)供电：DC 14~30V；
8)尺寸：280*220mm
