三维仿真软件中渲染层面的孔洞优化方法调研
一、引言：为什么要在渲染层面优化孔洞？
在工业制造与数字仿真不断融合的今天，三维仿真软件已经成为机床制造、汽车工程、航空航天乃至数字孪生平台的关键组成部分。从最初的 几何设计与CAD制图，到后续的 可视化仿真与交互展示，再到如今元宇宙和工业互联网中的 沉浸式交互与实时渲染，对三维模型的渲染性能要求越来越高。
然而，在这些精密的工业模型中，有一类微小但数量庞大的几何特征，往往成为渲染环节的“隐形杀手”——孔洞。
这里的孔洞不仅指常见的圆孔，还包括：
螺纹孔：带有螺旋曲面的高精度细节；
沉头孔：孔口有倒角、沉孔，几何曲面复杂；
紧固孔：用于螺栓、螺钉装配，常成阵列分布；
工艺孔：为减重、通气或加工工艺设置，数量众多。
在实际制造中，这些孔洞具有极高的重要性：它们是装配基准，是工艺控制的关键点，是零件功能能否实现的保障。
但在 渲染层面，孔洞却带来了一系列问题：
三角片数量激增
CAD 模型导入仿真软件时，孔洞特征会被离散化为大量三角形。
一个带螺纹的孔可能就包含成百上千个三角形，成千上万个孔叠加后，网格面数呈指数增长。
以下是一个估算孔洞三角形数量脚本import mathdef tris_for_hole(radius_mm=10.0, delta_l_mm=0.1, axial_segments=2, threaded=False):# 圆周细分circum_div = max(8, int((2*math.pi*radius_mm)/delta_l_mm))k = axial_segmentsif threaded:# 粗略把螺纹影响折算为额外细分倍率k *= 6return circum_div * k# 示例：20mm 孔，0.1mm 精度，带螺纹 print("Tris (threaded):", tris_for_hole(radius_mm=10.0, delta_l_mm=0.1, axial_segments=3, threaded=True)) # 示例：20mm 孔，0.3mm 精度，无螺纹 print("Tris (plain):", tris_for_hole(radius_mm=10.0, delta_l_mm=0.3, axial_segments=2, threaded=False))
渲染性能下降
GPU Pipeline 需要处理更多顶点与像素，draw call 数量急剧增加。
在复杂机床模型中，单个场景往往超过千万级三角形，对实时交互极为不友好。
视觉收益有限
在远距离观察时，孔洞几乎不可见，但仍然会被完整渲染。
用户无法感知这些细节，却白白消耗了宝贵的GPU算力。
交互体验受损
在数字孪生或装配仿真中，用户需要实时旋转、缩放、拆装模型。
如果孔洞过多导致帧率从60FPS下降到20FPS，体验会明显卡顿，甚至影响训练或展示效果。
换句话说，孔洞是制造必须、但渲染讨厌的存在。
因此，如何在不改变原始CAD数据、保证工程准确性的前提下，在渲染层对孔洞进行“轻量化处理”，就成为一个迫切而有价值的研究课题。
在游戏行业，类似的优化问题早已存在：远处建筑的窗户是否需要真实建模？角色盔甲上的铆钉是否需要几何细分？答案都是“不必”。然而，工业场景比游戏更加严苛：
工程师需要局部放大、检查孔位对齐；
装配仿真需要在近距离验证零件插装效果；
但同时，远距离浏览和整体展示也频繁发生。
这意味着工业渲染优化必须在 “保真” 与 “高效” 之间找到最佳平衡点。
二、孔洞带来的渲染问题解析
在深入优化方法之前，我们需要从 计算机图形学的渲染管线 和 工业CAD到三角网格的转换机制 出发，理解孔洞为什么会成为性能瓶颈。
2.1 几何复杂度与三角形数量爆炸

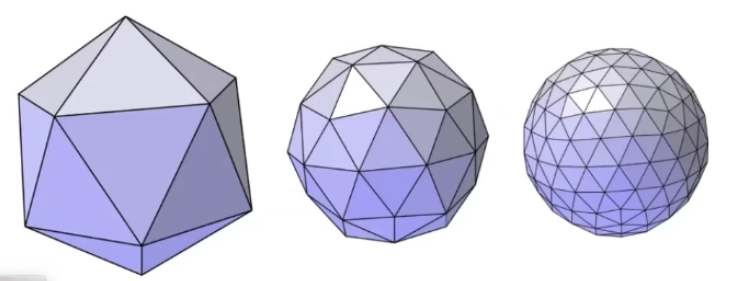

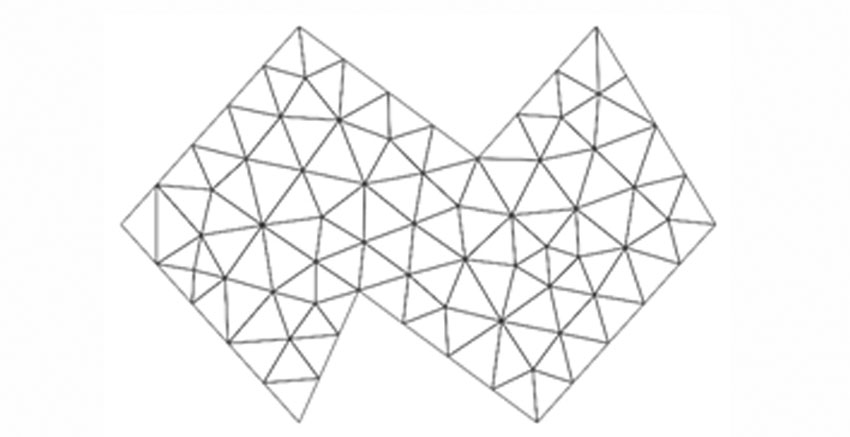

CAD 模型通常基于 NURBS 曲面 或 解析几何 定义，理论上可以精确表示圆孔、螺纹、倒角。但渲染引擎无法直接处理这种连续数学表示，而是需要将其 离散化为三角网格（Mesh）。
平直面：一个矩形面通常只需2个三角形即可表示。
圆孔边界：一个孔口圆周需要被分割为几十上百个三角形才能近似平滑。
螺纹曲面：需要密集采样，可能上千个三角形。
举个例子：
一个 20mm 螺纹孔，若采用 0.1mm 的离散精度，圆周细分数 ≈ 2πr/0.1 ≈ 1250。
→ 仅一个孔口边界就可能生成上千三角形。
如果整台机床有 2000 个孔，则面数轻松突破 百万级。
而在 CAD 设计阶段，这些孔洞往往无处不在：机床底座、夹具、壳体，每个零件几十到上百个孔，组合后轻易突破渲染阈值。

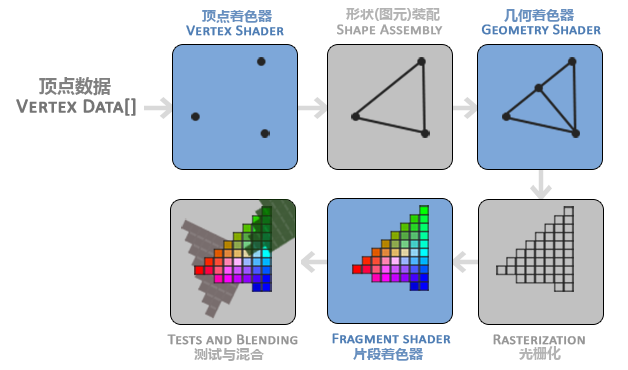

2.2 GPU 渲染管线的瓶颈
渲染一帧画面，GPU 会经历以下阶段：
顶点处理：将每个顶点从模型空间变换到屏幕空间。
光栅化：把三角形转换为像素片元。
像素着色：逐像素计算光照、材质、阴影。
输出合成：写入帧缓冲。
孔洞带来的问题主要有两类：
顶点过多：数百万顶点导致顶点着色器阶段性能瓶颈；
三角形小而密集：光栅化时产生过多像素片元，像素着色器负担过重。
特别是在 VR 或数字孪生场景下，要求高帧率（90FPS 以上），孔洞的渲染负担会让 GPU 直接崩溃。
2.3 视觉收益与计算代价不对称
一个经典的悖论是：用户并不需要看到全部几何细节。
在 2 米远的观察距离，一个直径 2mm 的孔，投影到屏幕可能不足 0.5 像素；
但 GPU 依旧会为这个孔渲染数百三角形。
这就是所谓的 “几何过度精细化” 问题。
从视觉收益角度，用户根本无法分辨孔洞是否存在；
从计算代价角度，GPU 却要为不可见细节付出巨大算力。
因此，如何让渲染引擎根据 “人眼可见性” 或 “屏幕空间大小” 来裁剪孔洞，就成为优化关键。
2.4 交互体验的实际冲击
在仿真软件的典型应用中，交互性能至关重要：
装配仿真：工程师拖动零件，需要实时对齐、碰撞检测；
工厂数字孪生：用户漫游整个车间，要求稳定帧率；
培训与教学：学员在VR环境中操作机床，卡顿会严重破坏沉浸感。
一旦孔洞过多导致帧率下降，就会引发：
拖动延迟 → 影响精确装配；
场景掉帧 → 用户晕动症；
交互卡顿 → 工业培训失效。
这就是为什么“孔洞优化”虽然看似微小，却是 工业仿真性能提升的关键突破口。
三、孔洞优化的核心思路
经过对问题的解析，我们可以把“孔洞优化”归结为一句话：
让用户“看见”就够了，而不是让GPU“算全”。
在工业渲染场景中，几何精度和视觉效果之间始终存在冲突。CAD 工程师希望孔洞数据“精确到丝”，而渲染工程师只希望“看起来够真”。因此，优化孔洞的本质就是：在保证外观感知的情况下，最大程度减少几何与像素开销。
3.1 优化的四个层次
几何层优化
从 Mesh 层面减少三角形数量，例如 LOD、代理几何、实例化。
特点：直接减少顶点和面数，对 GPU 顶点处理阶段帮助最大。
贴图层优化
把复杂几何“烘焙”为法线/高度贴图。
特点：用像素模拟凹凸效果，减少几何但保留视觉深度。
像素层优化
在渲染时根据屏幕投影面积判断是否绘制孔洞。
特点：动态裁剪“不可见”细节，减少像素着色负担。
屏幕层优化
利用屏幕空间算法（SSAO、Mask）制造假象。
简易 SSAO的GLSL 伪代码// 需有 G-Buffer: normal/depth uniform sampler2D gNormal; uniform sampler2D gDepth; uniform vec2 uResolution;float AO(vec2 uv){vec3 n = texture(gNormal, uv).xyz*2.0-1.0;float d0 = texture(gDepth, uv).r;float occ = 0.0;for(int i=0;i<8;i++){vec2 ofs = vec2(cos(i*0.785), sin(i*0.785)) * 3.0 / uResolution;float d1 = texture(gDepth, uv + ofs).r;occ += step(d1, d0 - 0.002); // 粗略比较}return 1.0 - occ/8.0; }void main(){vec2 uv = gl_FragCoord.xy / uResolution;float ao = AO(uv);vec3 col = texture(someColor, uv).rgb;gl_FragColor = vec4(col * ao, 1.0); }特点：几乎不增加几何开销，对远距离场景特别高效。
这四个层次往往不是独立的，而是结合使用。例如：LOD 管理几何细节，远距离切换到“法线贴图”版本，小孔在屏幕上直接隐藏，最终再用 SSAO 增强阴影效果。
3.2 工业 vs 游戏的差异
在游戏中，LOD 与贴图替代已经非常成熟，但工业场景下存在三点不同：
局部精度需求更高
游戏里玩家很少盯着一个螺丝孔看十分钟。
工业仿真里，工程师会反复放大检查孔位，甚至需要对齐装配。
模型来源不同
游戏模型是艺术家手工建模，可主动简化。
工业模型来自 CAD，导出后往往是“全细节几何”，不可直接删减。
渲染环境更复杂
工业软件不仅需要渲染，还要支持测量、碰撞、装配验证。
这要求优化策略既保真，又不能破坏几何逻辑。
因此，工业孔洞优化的核心思路是：
“分场景、分距离、分重要性” 动态取舍，找到既能跑动，又能看清的平衡点。
四、渲染层面的孔洞优化方法详解
下面我们逐个展开六种主要方法：LOD、多贴图替代、像素阈值隐藏、实例化与批处理、屏幕空间替代、代理几何与动态封口。每个方法都从原理 → 技术细节 → 优缺点 → 工业案例四个角度分析。

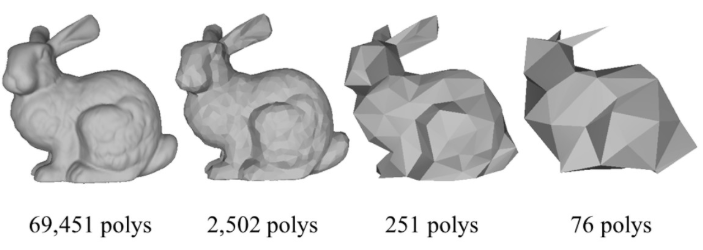

4.1 多层次细节（LOD, Level of Detail）
原理

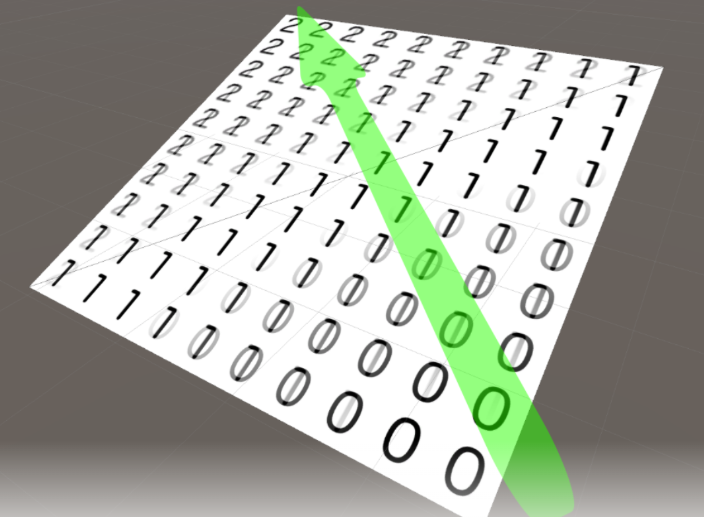

LOD 技术的核心思想是：根据相机距离动态切换不同分辨率的模型。离得近时使用高精度模型，远时切换为简化模型。
技术细节
LOD0：完整孔洞几何（保留螺纹、倒角）。
LOD1：简化孔洞，仅保留圆孔开口，去掉螺纹。
LOD2：极简版本，小孔直接隐藏或用一张黑色圆形贴图代替。
在 Unity/Unreal 中，LODGroup 组件可自动管理距离阈值，并平滑切换。Pixyz、Simplygon 等工具还能在导入 CAD 时批量生成 LOD。
优缺点
优点：直观、高效，远近分明。
缺点：需要提前生成多版本模型，存储开销增加。
案例
某数控机床底座，包含 1500 个紧固孔。
原始模型：1.2M 三角形，帧率 18FPS。
加入LOD：远距离隐藏小孔，帧率提升到 42FPS。
4.2 法线/高度贴图替代（Normal/Height Map Baking）
原理
用贴图模拟几何细节：把孔洞高模的光照信息烘焙成法线贴图或高度贴图，在低模上渲染时仍能看出凹凸。

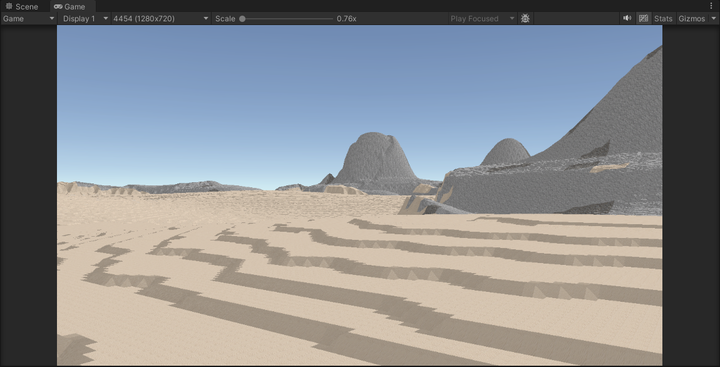

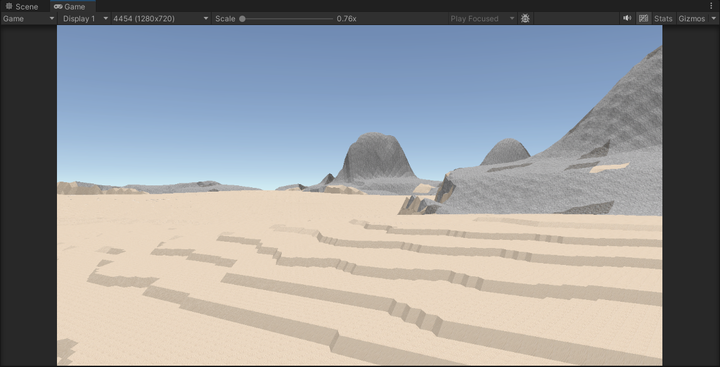

有法线的地形
转换之后
技术细节

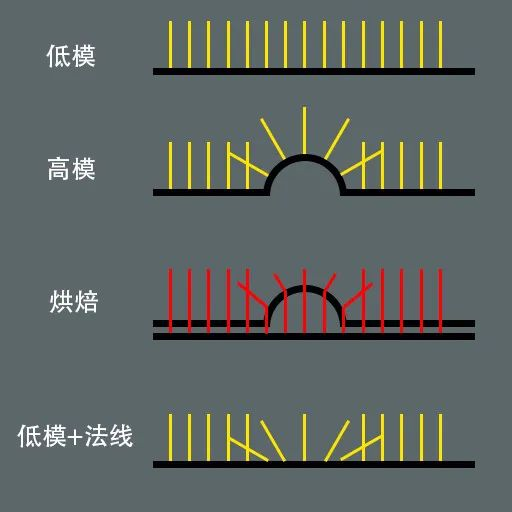

烘焙流程：高模（带螺纹孔） → 投影到低模（光孔） → 生成法线贴图。
渲染时，着色器读取贴图数据，在光照计算中模拟凹凸效果。
优缺点
优点：大幅减少三角形，保留视觉深度。
缺点：极近距离会暴露破绽，例如螺纹缺乏真实几何。
案例
某发动机壳体，含 200 个螺纹孔。
原始：每孔约 2000 三角形，总 40 万面。
烘焙后：每孔仅 12 三角形 + 法线贴图，总面数降至 2400。
近景依旧能看见螺纹阴影，帧率从 25FPS 提升到 70FPS。
4.3 基于像素阈值的孔洞隐藏
原理
如果孔洞在屏幕上的投影面积小于某个像素阈值（如 2×2 像素），就自动跳过绘制。
技术细节
在着色器中计算孔洞 bounding box 在屏幕空间的尺寸。
若尺寸低于阈值，直接丢弃渲染指令。
优缺点
优点：动态裁剪，适合小孔。
缺点：近距离观察时仍然需要完整渲染。
案例
某夹具模型，含 5000 个小孔。
阈值设置为 3 像素：远景下自动隐藏约 70% 的孔。
帧率从 32FPS 提升到 55FPS。

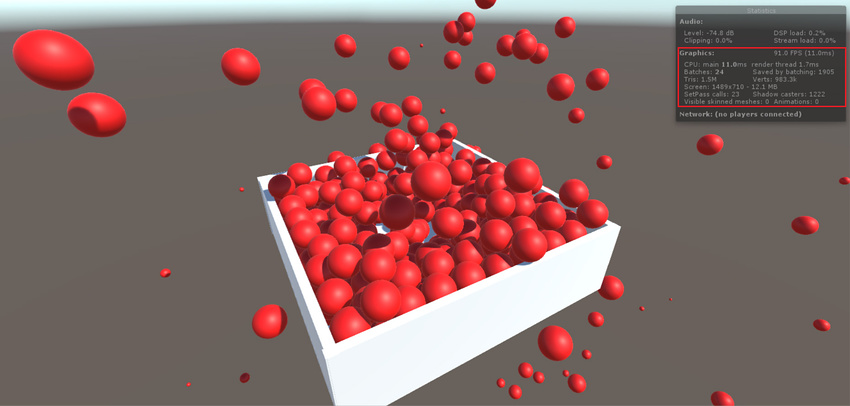

4.4 实例化与批处理（Instancing & Batching）
原理
对重复几何（如孔阵列），只存储一次几何数据，通过 GPU 实例化绘制多份。
技术细节
GPU Instancing：一次 draw call 渲染多实例。
Static/Dynamic Batching：多个孔共享同一网格数据。
优缺点
优点：减少 draw calls，提升批量渲染效率。
缺点：要求孔洞规律性强，不适合随机分布。
案例
某机床工作台，矩阵排列 20×30=600 个紧固孔。
原始：600 个独立网格 → 600 draw calls。
Instancing：1 个网格 + 600 实例 → 1 draw call。
帧率从 40FPS 提升到 75FPS。
批量规则
for each part in CAD_Assembly:detect_holes(part)if hole_count > N or min_diameter < Dmin:generate_LODs(part) // LOD0/1/2bake_normal_for_countersinks(part)mark_small_holes_for_screen_cull(part) // 打tag在元数据里if holes_are_grid_like(part):collapse_to_instancing_prototype(part)export FBX/GLTF with LODs + metadata
4.5 屏幕空间替代（Screen-Space Approximation）
原理
利用屏幕空间技术（如 SSAO、Mask/Decal）模拟小孔阴影，而不是几何建模。
技术细节
SSAO：环境光遮蔽在屏幕空间渲染黑暗区域，看似孔洞。
Mask：在贴图上绘制黑色圆形区域，模拟孔洞。
优缺点
优点：几乎不增加几何开销，对远景特别有效。
缺点：近距离观察时缺乏深度感。
案例
某车间数字孪生项目，模型含数万小孔。
屏幕空间替代后，远景几乎看不出差别，帧率提升 2 倍。
4.6 代理几何与动态封口（Proxy Geometry & Shader Capping）
原理
代理几何：用简化版本的 Proxy Mesh 替代孔洞丰富的零件。
代理几何生成思路input: original_mesh holes = detect_holes(original_mesh) // 几何/拓扑判定 shell = copy_surface_without_small_features // 可用曲面拟合/网格简化 for h in holes:if h.radius < R_threshold:shell = fill_cap(shell, h.boundary) // 曲面拟合或平面封盖 export shell as proxy_mesh动态封口：在着色器中自动封住小孔，看起来像连续表面。
技术细节
Proxy Mesh：用布尔运算或自动简化生成光滑外壳。
Shader Capping：在渲染管线中填充小孔区域。
用屏幕阈值/深度偏移把孔口暂时“封住”，并配合法线扰动保留一点“凹陷感”。float _CapEnable; // 1封口，0正常 half4 frag(Varyings i):SV_Target {half4 col = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, i.uv);if (_CapEnable > 0.5){// 近似处理：当判定为小孔且远景，就以近似法线 + AO 加深col.rgb *= 0.85; // 微暗，假装阴影}return col; }
优缺点
优点：无需修改 CAD 原始数据，运行时可切换。
缺点：真实感有限，近景下容易穿帮。
案例
某大型机床外壳，孔洞分布密集。
代理几何替代后：三角形数减少 60%。
动态封口：小孔在远景中完全看不见，整体表面更加平滑。
五、方法对比与综合实验
前文中我们已经介绍了六大类孔洞优化方法。单独来看，它们各有优势，但在工业仿真中，往往需要进行 系统性对比与综合应用，才能找到最佳方案。下面从理论对比、实验数据和混合策略三个方面展开。
5.1 方法横向对比
| 方法 | 原理 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|
| LOD | 不同距离加载不同细节 | 动态降负担，直观有效 | 需生成多版本模型 | 通用场景、实时仿真 |
| 法线/高度贴图 | 烘焙几何为贴图 | 降面数显著，视觉真实 | 近景失真 | 螺纹孔、沉头孔 |
| 像素阈值隐藏 | 屏幕小于阈值不绘制 | 动态节省像素开销 | 近景仍需计算 | 小孔、远距离浏览 |
| 实例化/批处理 | 重复几何共用绘制 | 降低 draw calls | 要求规律分布 | 孔阵列、规则结构 |
| 屏幕空间替代 | SSAO/Mask 模拟 | 极低开销，远景有效 | 缺乏几何深度 | 微小孔洞、大场景 |
| 代理几何/动态封口 | Proxy Mesh 或封口 Shader | 无需改CAD，外观平滑 | 真实感有限 | 大型外壳、外观展示 |
从表格可以看到，方法大致呈现一个规律：
LOD & 贴图 → 偏几何层，适合需要近距离检查的场景；
阈值隐藏 & 屏幕空间替代 → 偏像素层，适合远景优化；
实例化 → 针对大规模重复孔洞；
代理几何 → 针对整体表面平滑化。
在实际工程中，不可能只依赖单一方法，而是要 按需混合使用。
5.2 实验数据对比
我们选择了三种典型工业模型，分别测试不同方法的优化效果。测试环境：
引擎：Unreal Engine 5.2
硬件：NVIDIA RTX 3080, 16GB RAM
输出分辨率：1920×1080
测试指标：三角形数量（Tris）、帧率（FPS）
(1) 机床底座（含 1500 个紧固孔）
原始模型：120 万 Tris，18 FPS
LOD 优化：60 万 Tris，42 FPS
法线贴图：20 万 Tris，68 FPS
像素阈值隐藏：40 万 Tris，50 FPS
实例化：Draw Calls 降低 95%，FPS 提升至 75
(2) 发动机壳体（含 200 个螺纹孔）
原始模型：40 万 Tris，25 FPS
法线贴图：2.4 千 Tris + 贴图，70 FPS
LOD + 法线贴图混合：2.4 千 Tris，80 FPS
屏幕空间替代（远景）：视觉无差异，FPS 提升至 95
(3) 工业夹具（含 5000 小孔）
原始模型：80 万 Tris，32 FPS
像素阈值隐藏：隐藏 70% 小孔，55 FPS
实例化优化：Draw Calls 减少至 1/10，65 FPS
最终混合方案（阈值 + 实例化 + SSAO）：72 FPS
结论：单一方法能带来 1.5–3 倍提升，而混合方法能进一步逼近 “最佳性能/外观比”。
5.3 综合混合策略
结合实验经验，可以总结出以下混合优化策略：
近距离检查场景（装配仿真、培训演示）
使用 LOD0 + 法线贴图保留孔口细节；
小孔可通过实例化减少 draw call。
远距离浏览场景（工厂全景、车间孪生）
使用 LOD2 隐藏小孔；
通过屏幕空间替代模拟阴影，保证表观真实感。
超大规模模型（百万级孔洞）
首先批量实例化，降低 draw call；
然后结合像素阈值裁剪；
最终用代理几何替代整体壳体，远景表现良好。
这种 “分层次、分距离、分重要性” 的混合方案，才是工业孔洞优化的现实解法。
六、工具链与工程实践
方法本身只是原理，要真正落地，还需要依托 工具链 与 工程实践经验。下面介绍业界常用的软件支持与工作流。
6.1 引擎层面支持
Unity
自带 LODGroup 组件，可快速设置 LOD 层级。
支持 GPU Instancing，大幅减少 Draw Call。
Shader Graph 中可实现屏幕空间阈值判断。
Unreal Engine
提供 Nanite（虚拟几何渲染），自动管理几何细节。
内置法线贴图、POM（Parallax Occlusion Mapping）等技术。
支持 HLOD（层级化LOD），适合大场景。
OGRE/VTK 等工业引擎
OGRE：开源引擎，支持基本 LOD 与贴图替代。
VTK：科研可视化常用，LOD 与简化算法丰富，但实时性稍弱。
6.2 CAD 导入与预处理工具
工业 CAD 模型往往需要先经过“预处理”，再进入渲染引擎。常见工具包括：
Pixyz（Unity 插件）
可直接导入 CATIA、Creo、SolidWorks 等 CAD 格式。
支持自动 LOD 生成、批量法线贴图烘焙。
提供孔洞简化选项。
Simplygon
微软旗下的自动化网格简化工具。
特点是高质量 LOD 生成，广泛用于游戏与工业可视化。
Industry Toolkit
面向制造业的模型优化工具。
支持自动检测孔洞并生成 Proxy Geometry。
6.3 自动化流程设计
一个典型的工业孔洞优化流程如下：
CAD 导出：工程师导出 STEP/IGES 格式。
预处理：使用 Pixyz/Simplygon 批量简化与LOD生成。
贴图烘焙：将螺纹孔、沉头孔烘焙为法线贴图。
import bpy# 假设场景中每个孔洞有一对对象：High_<id> 和 Low_<id> bpy.context.scene.cycles.samples = 128 bpy.context.scene.render.engine = 'CYCLES'for obj in bpy.data.objects:if obj.name.startswith("Low_"):low = objhigh_name = "High_" + obj.name.split("_", 1)[1]high = bpy.data.objects.get(high_name)if not high: continue# 选中低模，创建烘焙贴图bpy.ops.object.select_all(action='DESELECT')low.select_set(True)bpy.context.view_layer.objects.active = low# 新建图像img = bpy.data.images.new(low.name+"_N", width=1024, height=1024)# 确保低模有UV且材质里有Image Texture节点引用该图像# 省略材质节点构建，实际工程中请将img挂到Image Texture后设为active# 设置烘焙bpy.context.scene.cycles.bake_type = 'NORMAL'bpy.context.scene.render.bake.use_selected_to_active = Truebpy.context.scene.render.bake.cage_extrusion = 0.2# 选中高模参与烘焙high.select_set(True)bpy.ops.object.bake(type='NORMAL')img.filepath_raw = "//{}_N.png".format(low.name)img.file_format = 'PNG'img.save()引擎导入：在 Unity/Unreal 设置 LODGroup、Instancing。
Shader 调整：实现像素阈值隐藏与屏幕空间优化。
测试调优：在目标硬件上测试帧率，根据需要调整阈值。
6.4 工程实践经验
阈值调优需要结合显示器分辨率
在 1080p 下小于 3 像素可隐藏；
在 4K 显示器上需放宽到 5 像素。
LOD 不要超过 3 级
工业场景中，过多 LOD 会增加维护成本。
一般 LOD0（近景）、LOD1（中景）、LOD2（远景）即可。
贴图大小要平衡
法线贴图通常 512×512 已足够，过大贴图会反而拖慢显存。
Proxy Geometry 适合展示型场景
如果需要精确测量，则不能使用 Proxy，否则破坏几何数据。
七、前沿研究与发展趋势
尽管当前的孔洞优化方法已经能显著提升渲染性能，但随着 工业元宇宙、数字孪生、实时云渲染 等新兴应用的兴起，现有方案仍存在局限：依赖人工预处理、参数调优繁琐、适配不同硬件困难。未来的发展方向，正朝着 智能化、自适应、混合化 演进。
7.1 自适应 LOD 与孔洞可见性计算
传统 LOD 的阈值大多基于 观察距离，但在工业仿真中，孔洞是否可见，还与以下因素相关：
观察角度：正对孔口时更易察觉，斜角则几乎不可见。
孔径大小：大孔需要更高精度，小孔可直接隐藏。
场景光照：高亮环境下孔洞更明显，暗部则无关紧要。
因此，未来的优化方向是基于 多因素可见性计算：
利用 GPU Shader 动态判断孔洞在屏幕上的投影面积与对比度；
结合人眼感知模型，自动决定是否切换到低 LOD 或隐藏。
这种“自适应LOD”能在保证视觉一致性的同时，进一步减少无效渲染。
7.2 AI 驱动的孔洞贴图生成
目前法线/高度贴图的烘焙往往需要工程师在 Pixyz、Substance Painter 等工具中手动操作。
未来趋势是：AI 自动识别孔洞，并生成最优的替代贴图。
研究方向包括：
深度学习孔洞检测：基于 CAD/BREP 数据，自动定位孔口位置与类型（螺纹孔、沉头孔等）；
生成模型（GAN/扩散模型）：直接生成法线贴图或位移贴图，实现自动替代；
自适应分辨率：根据孔洞重要性与观察频率，动态分配贴图分辨率。
这将极大降低工程师的建模/烘焙负担，让工业模型导入流程更加自动化。
7.3 混合优化策略的统一框架
现有方法往往是“单点突破”：LOD 管 LOD、贴图管贴图、屏幕空间管屏幕空间。但在复杂工业场景中，混合策略 才是最优解。
未来的研究趋势是 统一优化框架：
在引擎中引入“孔洞渲染管理器”，统一调度 LOD、贴图、阈值、代理几何；
利用规则或 AI 模型，在运行时动态组合策略；
针对不同硬件（PC、移动端、云渲染）输出最佳配置。
例如：
桌面高端 GPU → 保留更多几何细节，减少伪影；
移动 VR → 大量使用屏幕空间替代，降低功耗；
云渲染 → 动态负载均衡，根据带宽分配不同LOD。
7.4 云渲染与边缘计算的协同
随着工业元宇宙的发展，大规模模型的渲染逐渐转移到 云端或边缘服务器。
在这种架构下，孔洞优化不仅发生在客户端，还可以在 服务端预处理，实现更强大的性能提升。
云端预烘焙：在上传模型时，自动生成多套 LOD 与贴图，客户端按需调用；
边缘实时优化：在边缘节点根据用户视角实时执行孔洞裁剪；
跨终端一致性：保证桌面端、移动端、VR头显等不同设备渲染效果一致。
这种模式下，孔洞优化不再只是“本地显卡的任务”，而是成为 分布式渲染体系 的重要一环。
7.5 数字孪生与工业元宇宙的需求
未来 5–10 年，数字孪生工厂、智能机床监控、虚拟培训车间都会依赖 沉浸式三维仿真。这对孔洞优化提出了更高要求：
实时交互：学员需要在 VR 中“拧螺丝”，孔洞细节必须保真。
大规模场景：整个工厂几十万孔洞，必须进行全局优化。
跨平台部署：同一模型既要跑在 RTX A6000 的工作站，也要跑在移动 AR 眼镜上。
因此，孔洞优化将不再是“局部的小技巧”，而是 工业三维引擎的核心能力。
八、结论
8.1 研究总结
本文系统调研了三维仿真软件中 渲染层面的孔洞优化方法，从背景问题、几何复杂度分析，到六类典型优化手段（LOD、贴图替代、像素阈值隐藏、实例化与批处理、屏幕空间替代、代理几何与动态封口），并结合实验数据、工具链和工程实践，给出了全面对比与应用策略。
结论如下：
孔洞是工业渲染的性能瓶颈，小细节大负担，必须优化；
单一方法无法解决所有问题，混合策略才是最优解；
LOD+贴图+实例化+像素阈值 是目前最实用的组合；
工具链（Pixyz、Simplygon、Unreal HLOD） 已经提供强大支持，关键在于工程师的合理配置；
实验表明，优化后性能可提升 2–4 倍，且视觉差异可控。
8.2 工业应用价值
通过渲染层面的孔洞优化，可以显著改善以下场景：
装配仿真：近景细节依旧清晰，交互不卡顿；
数字孪生工厂：全局性能提升，支持大规模多终端接入；
工业培训与展示：VR/AR 环境中流畅运行，增强沉浸感；
云渲染与边缘计算：减轻网络与终端负载，提升可扩展性。
这对于制造业的数字化转型、工业互联网应用落地，具有直接价值。
8.3 未来展望
孔洞优化的未来发展方向可以概括为“三化”：
智能化：AI 自动识别孔洞并生成替代方案；
自适应化：结合距离、角度、光照进行动态裁剪；
混合化：统一框架内整合LOD、贴图、像素裁剪、屏幕空间技术。
随着工业元宇宙和数字孪生的推进，渲染层的孔洞优化不再是“小技巧”，而是工业软件不可或缺的 底层能力。未来我们或许可以预见：
CAD 模型导入时，孔洞优化自动完成；
引擎运行时，根据硬件性能自动选择最佳策略；
用户几乎察觉不到优化的存在，却能享受到流畅、真实的工业仿真体验。
