NV3041A-01芯片屏幕

1. 核心概览

这是一款集成了电源管理、显示内存（RAM）、时序控制等多种功能的单片显示驱动芯片（通常称为Driver IC）。它采用COG（Chip-On-Glass） 工艺，直接将芯片绑定在玻璃基板上，使得屏幕模块非常轻薄紧凑。它需要外接一个主控MCU（单片机）来向其发送图像数据和指令。

---

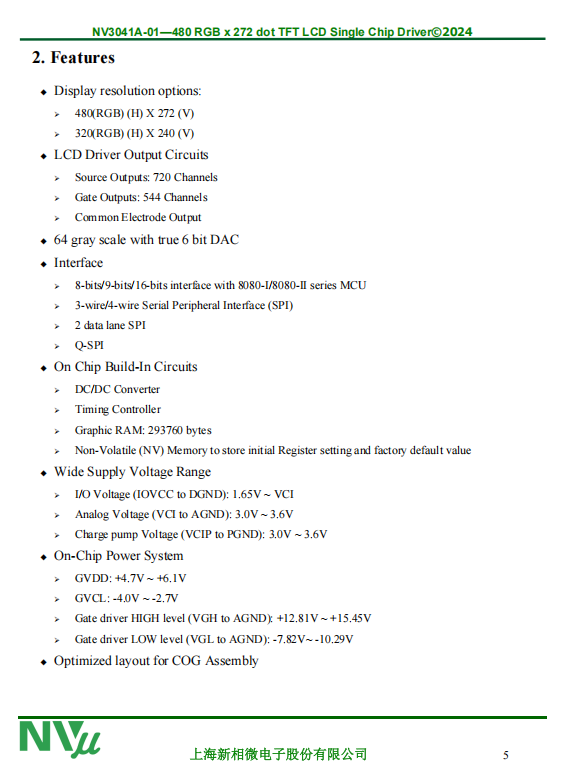

2. 详细特性解释

◆ 显示分辨率选项

• 480 (RGB) × 272 (V)： 宽480像素，高272像素。这是一种常见的宽屏分辨率，也称为WVGA（ Wide Video Graphics Array）。

• 320 (RGB) × 240 (V)： 宽320像素，高240像素。这是一种经典的方屏分辨率，也称为QVGA（Quarter Video Graphics Array）。

注意： 这里的“(RGB)”表示每个像素由红、绿、蓝三个子像素组成。所以实际的物理驱动通道数会更高（480 x 3 = 1440个源极通道）。

◆ LCD驱动输出电路

这说明了芯片直接驱动液晶屏的能力。

• Source Outputs: 720 Channels： 源极输出720通道。这正好对应480 (RGB) × 3 = 1440个子像素，但通常芯片会以奇偶或分组方式驱动，所以通道数可以是物理子像素数的一半（720通道通过分时等方式驱动1440列）。

• Gate Outputs: 544 Channels： 栅极输出544通道。这用于逐行扫描，272行分辨率只需272通道，544通道意味着它可以支持最高544行的屏幕（可能是为其他型号预留或内部设计冗余）。

• Common Electrode Output： 公共电极输出，用于形成驱动液晶的电场。

◆ 64灰阶与6位DAC

• 64 gray scale： 可以显示64级灰度。

• true 6 bit DAC： 使用一个6位的数模转换器（DAC）来产生64种不同的电压电平，以精确控制每个子像素的亮度，从而混合出 64^3 = 262,144 种颜色（即26万色）。这是实现64级灰度的硬件基础。

◆ 接口（与主控MCU的连接方式）

这是芯片非常关键的部分，定义了它如何接收数据。

• 8080-I/8080-II系列MCU接口： 这是一种并行接口，以Intel 8080系列MCU命名。速度快，但需要大量引脚。

  • 8-bits/9-bits/16-bits： 支持不同位宽的数据传输。16位模式（R5G6B5）最常用，一次传输一个像素的颜色数据。

• 3-wire/4-wire Serial Peripheral Interface (SPI)： 串行外设接口。引脚需求少（3-4根），但速度较慢，适合分辨率较低或刷新率要求不高的场景。

  • 2 data lane SPI： 双线SPI，通过两条数据线同时传输数据，速度比单线SPI快一倍。

  • Q-SPI： 四线SPI（Quad SPI），通过四条数据线同时传输，速度更快。是现代SPI接口的主流高性能模式。

总结： 接口选择提供了灵活性，高速应用用并行8080接口，节省引脚用SPI接口，追求平衡则用Q-SPI。

◆ 芯片内置电路（高度集成化的体现）

这些功能通常需要外部元件实现，但这款芯片将其集成 inside，大大简化了外围电路设计。

• DC/DC Converter： 直流-直流转换器（电荷泵）。用于从较低的输入电压（如3.3V）生成驱动LCD所需的各种高低电压（如VGH、VGL等）。

• Timing Controller： 时序控制器。产生驱动LCD源极和栅极所需的所有精确时序信号，是显示驱动的“大脑”。

• Graphic RAM: 293760 bytes： 显存（帧缓存）。这个大小非常关键：480 x 272 x 18-bit / 8 ≈ 293760 bytes。这意味着芯片内部有一块内存，可以存储一整帧480x272分辨率、18位色深（RGB各6位）的图像数据。MCU只需将图像数据写入这块内存，芯片就会自动循环读取并显示出来，极大减轻了MCU的负担（无需持续刷新）。

• Non-Volatile (NV) Memory： 非易失性存储器。用于存储屏幕的初始化寄存器设置和出厂默认值。通电后芯片可以自动从NV Memory加载配置，无需MCU每次开机都重新发送一大串初始化命令。

◆ 供电电压范围

定义了芯片不同部分正常工作所需的电压。

• I/O Voltage (1.65V ~ VCI)： 用于与MCU通信的IO引脚电平，兼容1.8V等低电压逻辑。

• Analog Voltage (VCI: 3.0V ~ 3.6V)： 模拟电路的核心电压，通常是3.3V。

• Charge pump Voltage (VCIP: 3.0V ~ 3.6V)： 电荷泵的输入电压。

◆ 片上电源系统（由内部DC/DC产生）

这些是驱动LCD面板本身所需的特殊电压。

• GVDD, GVCL： 用于驱动源极（Source）的灰度电压的正负参考电压。

• VGH (Gate High)： 打开TFT开关管的高电平电压（~15V）。

• VGL (Gate Low)： 关闭TFT开关管的低电平电压（~ -10V）。

◆ 优化布局用于COG组装

• COG (Chip-On-Glass)： 指芯片通过ACF（各向异性导电胶）直接压接绑定在LCD玻璃基板的引线上。这种工艺使显示屏模块非常薄、轻、结构紧凑。芯片的引脚布局和尺寸专门为这种工艺进行了优化。

总结

您提供的这款屏幕驱动芯片是一款功能高度集成、性能优良的解决方案，尤其适合空间受限的便携式产品。其主要优点包括：

1. 集成度高： 集成了电源、显存、时序控制，极大简化了系统设计。

2. 节省MCU资源： 拥有全帧显存，MCU更新完画面后即可休眠，功耗低。

3. 接口灵活： 支持从低速SPI到高速并行接口，适配不同性能的MCU。

4. 供电简单： 仅需单一3.3V供电，内部自己产生所有高压。

5. 结构紧凑： 专为COG工艺设计，屏幕模块体积小。

这款芯片驱动的屏幕能提供清晰、稳定的26万色显示效果，是许多消费电子和工业产品的理想选择。
