在电子硬件设计中，原理图是工程师的 “技术语言”—— 它不仅是电路想法的可视化表达，更是 PCB 布局、调试维修的核心依据。很多新手拿到原理图常犯 “看不懂、画不清” 的问题，今天就从 “读懂原理图” 到 “画好原理图”，结合实战案例拆解，帮你夯实这一基础技能。
一、原理图基础：先搞懂这 4 个核心要素

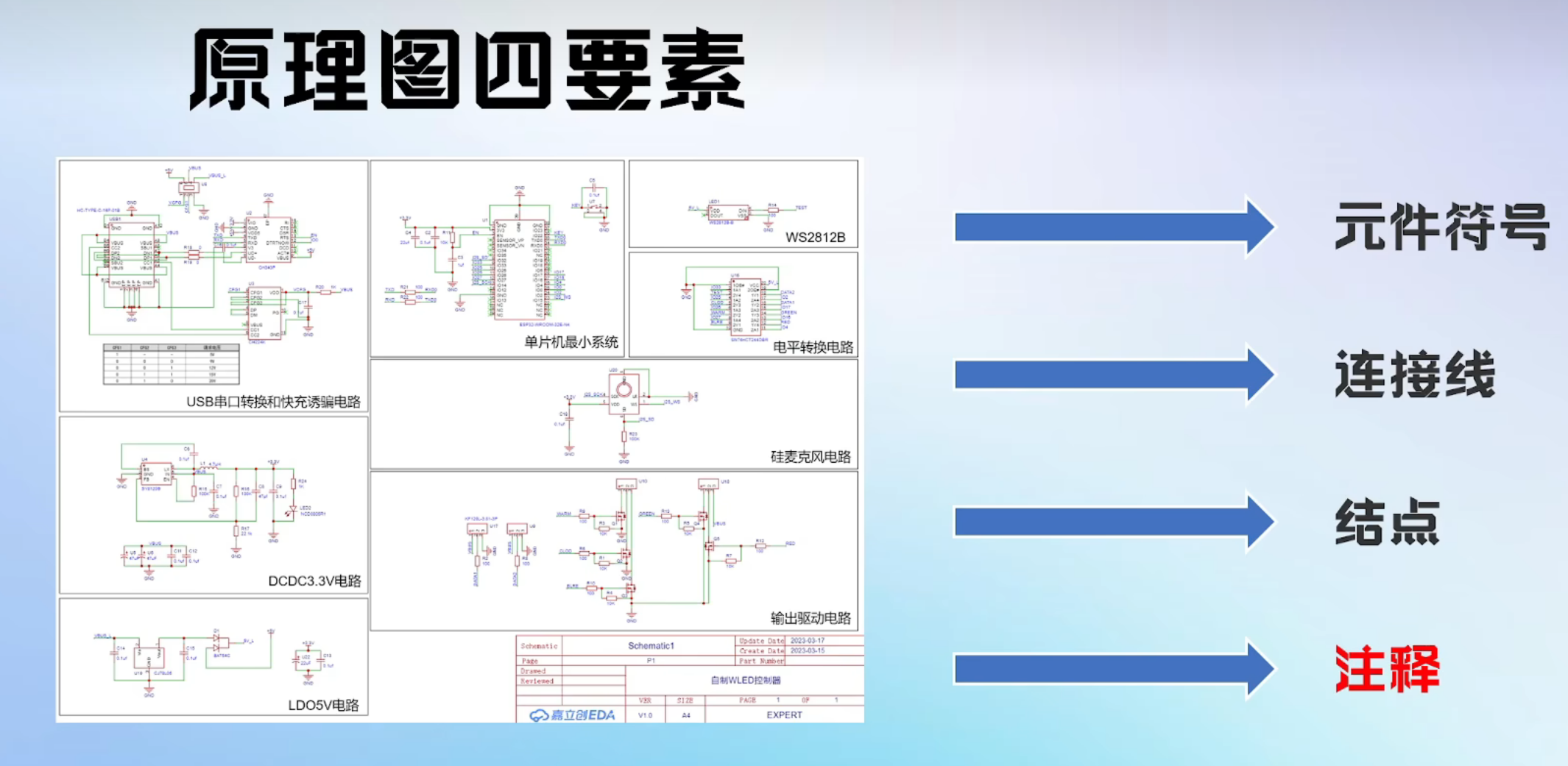

原理图看似复杂，实则由元件符号、连接线、结点、注释四大要素构成，其中最容易被忽略却最关键的是 “注释”—— 它就像代码里的注释，直接决定原理图的可读性。
- 元件符号：电阻、电容、芯片等的标准图形（如电阻用矩形、芯片用引脚框），需符合 GB 或 IEC 标准；
- 连接线：表示元件间的电气连接，注意 “交叉带红点是连通，无红点仅交叉”；
- 结点：多根导线的交汇点（必带红点），代表此处电位相同；
- 注释：核心是 “让别人 3 分钟看懂你的设计”，包括模块功能（如 “电源模块：12V 转 5V”）、关键信号（如 “UART_TX：单片机发送端”）、元件特殊说明（如 “R1：功率≥2W”）。
二、读懂原理图：3 步走 + 5 个实战案例
“读懂” 不是硬盯图纸，而是有章法的 “从整体到局部”，结合芯片数据手册验证，新手也能快速上手。
1. 第一步：先看右下角 “身份信息”

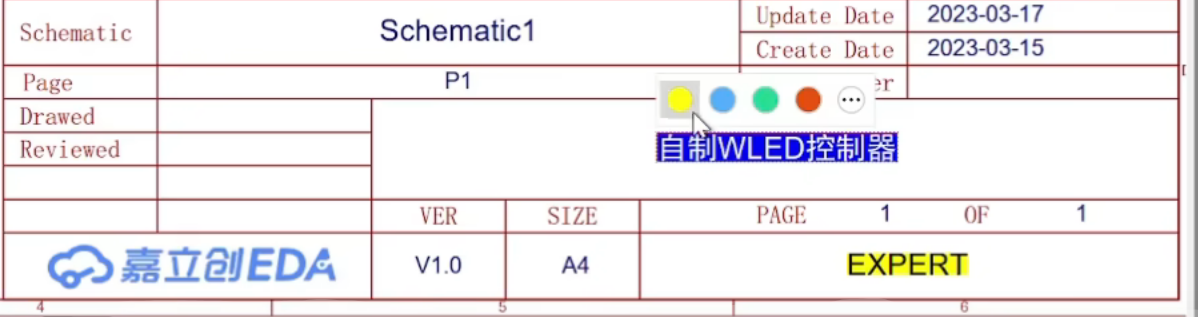

原理图右下角通常标注绘图软件、作者、标题、创建 / 更新时间，这是快速定位设计核心的关键：
- 标题直接告诉你电路用途（如 “自制 WLED 控制器”= 灯带驱动电路）；
- 创建 / 更新时间帮你追踪版本（避免用旧版图纸踩坑，比如 “2024-05-01 更新：修复 USB 供电 bug”）；
- 图页标识（如 “1/3”）说明是否为多图页设计，首页通常有系统框图。
2. 第二步：分模块分析，拒绝 “一锅乱炖”

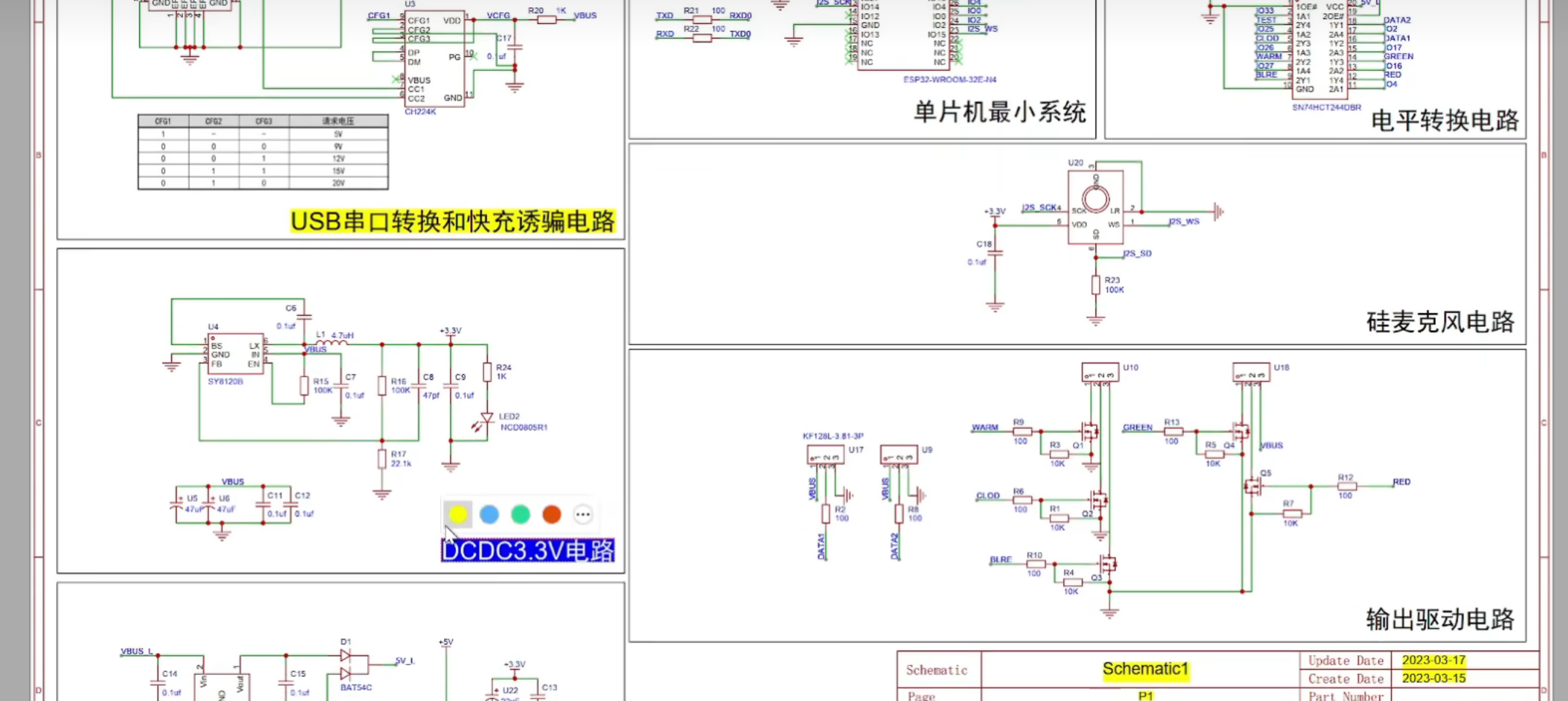

好的原理图会按 “功能聚类” 布局（如电源、单片机、驱动模块各自集中），分析时按 “模块→芯片→引脚” 层层拆：
- 找 “电源模块”：通常有稳压器、电容，确定供电来源（如 12V 输入、5V/3.3V 输出）；
- 找 “核心控制模块”：如单片机、专用芯片（如 ESP32、CH343P），明确 “大脑” 是谁；
- 找 “功能执行模块”：如驱动芯片、接口电路（如 SN74HCT244 驱动灯带），理解信号流向。
3. 第三步：结合案例实战，吃透常用芯片
光说不练假把式，以下 5 个常用芯片案例，覆盖快充、串口、电源、MCU、驱动场景，帮你落地分析思路。

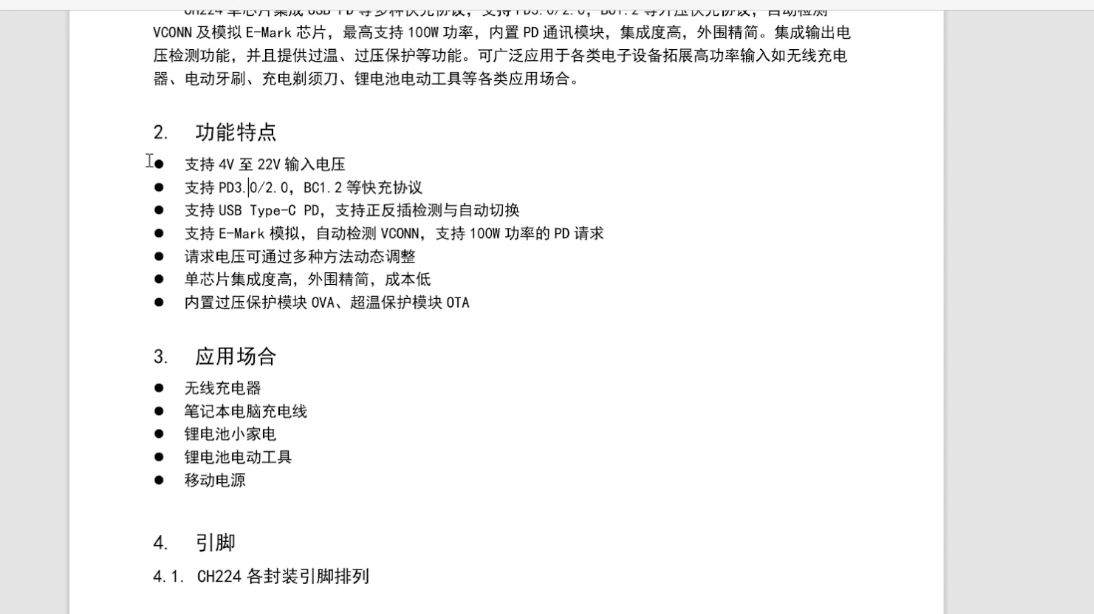

案例 1：CH224K（USB PD 快充协议受电芯片）
- 核心功能：实现 USB PD 快充的 “电压诱骗”，输入 4V-22V，输出可配置；
- 关键看点：CFG1/CFG2/CFG3 引脚的电阻配置 —— 通过不同电阻组合实现电压档位（如 000=9V、011=12V），需对照数据手册的 “引脚配置表” 确认；
- 分析技巧：先查数据手册的 “典型应用电路”，再对比实际原理图的修改（如电阻阻值调整），比如手册用 10kΩ，实际用 20kΩ 可能是为了适配特定电压。
案例 2：CH343P（USB 转高速异步串口芯片）
- 核心功能：解决 “USB 接口” 与 “单片机串口” 的协议转换（如电脑 USB 给单片机下载程序）；
- 关键看点：
- TXD/RXD 引脚：与单片机交叉连接（CH343P 的 TXD 接单片机的 RXD）；
- 正反插检测：支持 Type-C 接口正反插自动切换，引脚对称设计；
- 应用场景：原理图中若有 “Type-C 接口→CH343P→单片机” 链路，大概率是串口通信或程序下载电路。
案例 3：SY8120B（同步降压 DC-DC 转换器）
- 核心功能：高效率降压（如 12V 转 5V），比 LDO 稳压器（如 7805）效率高（最高 95%），适合大电流场景；
- 关键参数：输入 4-18V、开关频率 600KHz，输出电流需看外围电感电容（手册推荐 1μH 电感 + 10μF 电容）；
- 避坑点：国外芯片手册多为英文，需能看懂 “Input Voltage Range”“Efficiency Curve” 等关键参数，别把 “最大输入电压 18V” 误接 24V。
案例 4：ESP32-WROOM（集成式 MCU 模组）
- 核心优势：自带最小系统 + 4M Flash，外围电路极简（仅需电源、复位键）；
- 结构分析：金属屏蔽罩内包含 ESP32 主控、晶振、滤波电容，无需额外设计；
- 设计启示：新手做物联网项目优先选这类模组，减少 PCB 面积，避免 “画错晶振电路导致 MCU 不工作”。
案例 5：SN74HCT244（八路缓冲器 / 线路驱动器）
- 核心功能：增强 IO 口驱动能力（如单片机 3.3V IO 无法直接驱动 WS2812 灯带，需用它转 5V）；
- 关键参数：工作电压 4.5-5.5V，可驱动 15 个 LSTTL 负载，三态输出（使能引脚接高电平时输出高阻）；
- 应用逻辑：原理图中 “单片机 IO→SN74HCT244→WS2812” 的链路，就是用它解决 “驱动能力不足” 问题，注意使能引脚别悬空（建议接 GND 使能）。
三、画好原理图：6 个规范让你少走 90% 的坑
“画好” 比 “读懂” 更考验细节，核心是 “让自己 1 年后还能看懂，别人接手不骂街”，以下 6 个规范是行业通用标准。
1. 分模块、分图页：复杂设计别挤一页
- 模块划分：按功能拆为 “电源、控制、驱动、接口” 等模块，比如左上角放电源、中间放单片机、右下角放驱动；
- 多图页设计：超过 10 个元件的复杂电路用多图页，每页专注一个功能（如 “图 1：系统框图”“图 2：电源模块”“图 3：串口通信”）；
- 首页必放：在第一页加 “系统框图” 和 “电源树”（如 “输入 12V→DC-DC→5V/3.3V，给 MCU / 传感器供电”），让人一眼看懂整体架构。
2. 标注：关键信息别 “藏着掖着”
- 标注关键参数：元件的 “隐性参数” 直接标在旁边，比如电阻标 “1kΩ 1W”（功率别漏，电源电路电阻功率不够会烧）、电容标 “10μF 16V”（耐压值低于实际电压会爆）；
- 标注特殊功能：NC（不连接）、NF（不安装）、OR（0Ω 电阻）必须明确标注，比如 “R2：NC（预留调试用）”；
- 标注特殊要求：比如 “ESP32_EN 引脚：启动时需拉低 100ms”，靠近引脚标注，避免别人修改时忽略。
3. 网络标签：命名要 “见名知意”
- 规则：按 “元件名_功能名” 命名，比如 “MPU6050_SCL”（MPU6050 的 I2C 时钟线）、“USB5V_IN”（USB 输入 5V）；
- 避坑：别用 “D1、D2” 这种模糊命名，更别重复（比如两个 “UART_TX” 会导致短路）；
- 跨图页连接：多图页设计用网络标签替代长导线（如 “图 2 的 5V_PWR” 与 “图 3 的 5V_PWR” 自动连通），避免图纸像 “盘丝洞”。
4. 元件布局：按 “信号流向” 排，别乱摆
- 流向原则：从左到右、从上到下按 “输入→处理→输出” 布局（如 “电源输入→稳压器→MCU→驱动芯片→负载”）；
- 就近原则：关联元件放一起（如稳压器的输入电容靠近 VIN 引脚、输出电容靠近 VOUT 引脚），减少长线干扰；
- 散热元件：功率电阻、大电流电感远离芯片，避免发热影响芯片性能。
5. 符号与封装：别 “张冠李戴”
- 符号标准：用软件自带的标准符号（如 Altium Designer 的 “Miscellaneous Devices.IntLib” 库），别自己画非标符号（比如把电容画成电阻）；
- 封装匹配：芯片符号的引脚顺序要与实际封装一致（如 SOIC-8 封装的 1 脚在左上角，符号引脚 1 也要对应），避免 PCB 焊错。
6. 收尾：LOGO、版本号别忘加
- 必标内容：右下角标注公司 / 个人 LOGO、版本号（如 V1.0）、设计者、创建 / 更新时间、审核者；
- 版本管理：每次修改后更新版本号（如 V1.1），并在注释里写修改内容（如 “V1.1：将 CH224K 的 CFG3 电阻改为 10kΩ，适配 20V 输出”）；
- 检查清单：画完后对照数据手册，确认芯片引脚连接、外围元件参数是否正确（比如 DC-DC 的电感值是否符合手册推荐）。
四、核心总结：原理图设计的 “避坑指南”
- 读懂的关键：先看右下角信息→分模块拆→结合数据手册验证，别跳过 “查手册” 直接猜；
- 画好的核心：规范、清晰、准确、易读，记住 “注释比符号重要，版本比速度重要”；
- 新手必做：多分析开源项目的原理图（如立创开源平台的项目），多动手画实际电路（比如从 “51 单片机最小系统” 开始）；
- 常见坑点：
- 电源模块：别忽略电容耐压、电阻功率；
- 芯片引脚：别接反 VCC 和 GND（烧芯片的重灾区）；
- 网络标签：别重复、别模糊命名。
原理图是电子设计的 “地基”，夯实这一步，后面 PCB 布局、调试都会顺很多。
