Qt C++ 复杂界面处理：巧用覆盖层突破复杂界面处理难题之一

news 2025/9/9 13:37:37

前言

在 Qt C++ 界面开发中，我们经常会遇到这样的场景：用 Qt 设计器拖拽堆叠组件（QStackedWidget）搭建基础界面框架，却发现在组件之间画线、添加动态标注等复杂操作时处处受限 —— 要么绘制的线条被下层组件遮挡，要么切换堆叠页面后绘制内容消失，要么修改一处绘制逻辑就要动整个基础界面的代码。如果你也被这些问题困扰，那今天要讲的「覆盖层」技术，绝对能帮你打开复杂界面处理的新思路。
这篇会从 Qt 界面设计的基础痛点出发，一步步带你理解覆盖层的核心原理，掌握从覆盖层创建、绘制到交互的完整实现流程，最后通过实战案例将所有知识点串联起来。无论你是刚接触 Qt 的新手，还是有一定经验的开发者，都能通过本文轻松掌握覆盖层的使用方法，让你的 Qt 界面设计更灵活、更高效。

一、Qt 界面设计基础：从堆叠组件的 “方便” 与 “局限” 说起

在正式讲覆盖层之前，我们得先搞清楚一个问题：为什么我们需要覆盖层？这就需要从 Qt 中最常用的界面组织方式之一 —— 堆叠组件（QStackedWidget）说起。很多时候，正是堆叠组件的 “特性”，让我们在复杂界面处理中遇到了瓶颈。

1.1 堆叠组件（QStackedWidget）：基础界面的 “堆叠能手”

QStackedWidget 是 Qt 设计器中非常实用的容器组件，它的核心作用是 “堆叠” 多个子界面（QWidget），但同一时间只显示其中一个，类似于PPT展示一样。这种特性特别适合实现多页面切换的场景，比如软件的 “设置界面”“数据展示界面”“操作界面” 之间的切换，用 QStackedWidget 配合 QPushButton 或 QTabWidget 就能轻松实现。

1.1.1 用设计器快速搭建堆叠界面

我们先通过一个简单案例，看看如何用 Qt 设计器创建堆叠界面，感受它的 “方便之处”：

新建项目：打开 Qt Creator，创建一个 “Qt Widgets Application” 项目，基类选择 QMainWindow（或 QWidget，这里以 QMainWindow 为例）。
添加堆叠组件：打开.ui 文件，从左侧 “组件箱” 中找到 “QStackedWidget”，拖拽到主窗口的中心区域。此时设计器中会显示一个默认的堆叠组件，默认包含 1 个页面（QWidget）。
添加多个页面：选中 QStackedWidget，右键选择 “插入页”→“在后面插入页”，再添加 2 个页面，此时堆叠组件共有 3 个页面（索引分别为 0、1、2）。
给页面添加内容：
页面 0（索引 0）：添加 2 个 QPushButton，分别命名为 “btnDevice1”（文本 “设备 1”）和 “btnDevice2”（文本 “设备 2”），位置分别放在页面左上角和右上角。
页面 1（索引 1）：添加 3 个 QPushButton，命名为 “btnSensor1”“btnSensor2”“btnSensor3”，文本分别为 “传感器 1”“传感器 2”“传感器 3”，分散放在页面中。
页面 2（索引 2）：添加一个 QTableWidget，用于展示数据，列数设为 3，行数设为 5。
添加页面切换按钮：在主窗口的顶部工具栏区域，添加 3 个 QPushButton，文本分别为 “设备页面”“传感器页面”“数据页面”，用于切换堆叠组件的显示页面。
关联切换逻辑：选中 “设备页面” 按钮，在 “信号与槽编辑器” 中，将 “clicked ()” 信号关联到 QStackedWidget 的 “setCurrentIndex (int)” 槽，参数设为 0；同理，“传感器页面” 关联到参数 1，“数据页面” 关联到参数 2。
完成以上步骤后，运行程序就能通过顶部按钮切换不同的页面，每个页面的组件独立显示，这就是堆叠组件的核心价值 ——将多个独立界面 “打包”，通过简单切换逻辑实现界面复用。

1.1.2 堆叠组件的核心特性与适用场景

QStackedWidget 的核心特性可以总结为 3 点：

单页显示：同一时间只显示一个子页面，其他页面隐藏（并非销毁，只是不可见）。
索引管理：每个页面有唯一索引（从 0 开始），通过setCurrentIndex(int)或setCurrentWidget(QWidget*)切换页面。
设计器友好：完全支持 Qt 设计器可视化操作，无需手写大量界面布局代码。

基于这些特性，QStackedWidget 的适用场景非常明确：

多步骤操作界面（如注册流程的 “填写信息→验证手机→完成注册”）；
分类展示界面（如软件的 “基本设置→高级设置→关于”）；
不同功能模块的切换（如工业软件的 “设备监控→数据报表→系统配置”）。

1.2 堆叠组件的 “痛点”：复杂界面处理的瓶颈

虽然 QStackedWidget 在基础界面搭建中很方便，但当我们需要处理 “组件间画线”“动态标注”“跨组件交互” 等复杂需求时，它的局限性就会暴露无遗。我们通过 3 个实际场景，看看这些 “痛点” 具体是什么。

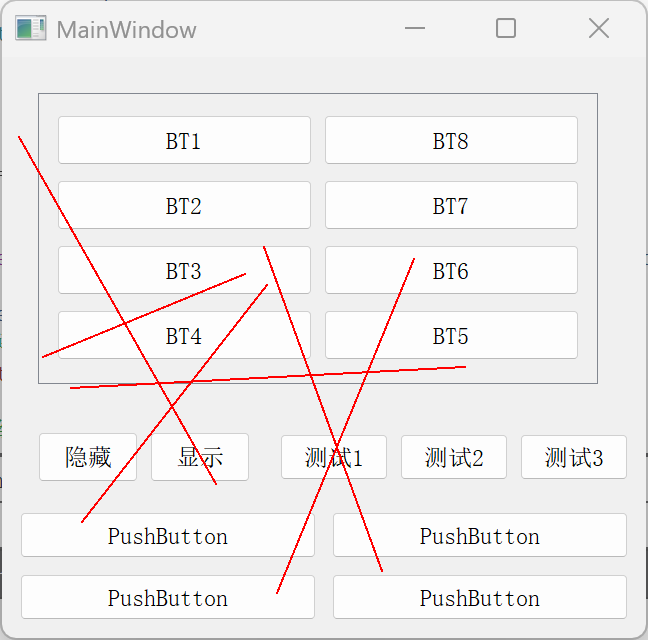

简单说，就是想要只通过组件堆叠的方式，来实现类似下面这样的效果很难达成的。
在这里插入图片描述

1.2.1 痛点 1：组件间画线 “难上加难”

假设我们在 “设备页面”（堆叠组件页面 0）中，需要在 “设备 1” 按钮（btnDevice1）和 “设备 2” 按钮（btnDevice2）之间画一条直线，表示两个设备的连接关系。用常规方法尝试时，会遇到两个问题：

问题 1：线条被组件遮挡

如果我们在页面 0 的paintEvent中用 QPainter 画线，代码大概是这样的：

// 页面0的Widget类（Page0Widget）的paintEvent
void Page0Widget::paintEvent(QPaintEvent *event)
{QWidget::paintEvent(event); // 先执行父类绘制，确保按钮显示QPainter painter(this);painter.setPen(QPen(Qt::red, 2)); // 红色2号笔// 获取两个按钮的坐标（相对于当前Widget）QPoint btn1Pos = ui->btnDevice1->pos();QPoint btn2Pos = ui->btnDevice2->pos();// 画线（从按钮中心到按钮中心）QPoint btn1Center = btn1Pos + QPoint(ui->btnDevice1->width()/2, ui->btnDevice1->height()/2);QPoint btn2Center = btn2Pos + QPoint(ui->btnDevice2->width()/2, ui->btnDevice2->height()/2);painter.drawLine(btn1Center, btn2Center);
}

运行后会发现：线条确实画出来了，但如果两个按钮之间有其他组件（比如一个 QLabel），线条会被这个 QLabel 遮挡。这是因为 Qt 的绘制遵循 “父子组件层级”—— 子组件（QLabel、QPushButton）会在父组件（Page0Widget）之后绘制，所以子组件会覆盖父组件上的绘制内容。

问题 2：页面切换后线条 “消失”

当我们切换到 “传感器页面”（页面 1），再切回 “设备页面”（页面 0）时，会发现之前画的线条不见了。这是因为 QStackedWidget 切换页面时，隐藏的页面会停止绘制，重新显示时会触发paintEvent，但如果线条的绘制逻辑依赖临时变量（比如没有保存线条的起点和终点），重新绘制时就会 “丢失” 线条信息。

1.2.2 痛点 2：动态元素 “难以维护”

如果我们需要实现 “鼠标拖动按钮时，线条实时更新” 的功能，问题会更复杂。此时需要：
给每个按钮添加鼠标拖动逻辑（重写mousePressEvent、mouseMoveEvent、mouseReleaseEvent）；
在按钮拖动时，通知页面 0 重新绘制线条；
如果页面 0 中有多个线条（比如 3 个设备之间互相连接），需要维护所有线条的起点和终点坐标；
当切换到其他页面再切回时，需要恢复所有线条的状态。
这些逻辑都写在页面 0 的 Widget 类中，会导致代码极度耦合 —— 按钮的拖动逻辑、线条的绘制逻辑、状态保存逻辑混在一起，后续修改任何一个部分，都可能影响其他功能，维护成本极高。

1.2.3 痛点 3：跨页面绘制 “无从下手”

如果需求升级：需要在 “设备页面”（页面 0）的 “设备 1” 按钮和 “传感器页面”（页面 1）的 “传感器 1” 按钮之间画一条直线，表示设备与传感器的跨页面连接。此时用 QStackedWidget 几乎无法实现 —— 因为两个按钮分别在不同的页面，同一时间只有一个页面显示，另一个页面的按钮坐标无法获取，更无法在两个页面之间画线。

1.3 痛点根源：Qt 界面的 “层级绘制” 与 “组件隔离”

为什么会出现这些痛点？本质上是 Qt 界面的两个核心机制导致的：

层级绘制机制：Qt 组件的绘制遵循 “父组件→子组件” 的顺序，子组件会覆盖父组件的绘制内容；同时，同级组件的绘制顺序由 “添加顺序” 或 “raise ()/lower ()” 决定，后添加的组件会覆盖先添加的组件。这就导致在父组件中绘制的线条，会被后续添加的子组件遮挡。
组件隔离机制：QStackedWidget 的每个页面都是独立的 QWidget，页面之间的组件无法直接交互，也无法共享绘制上下文。当页面隐藏时，组件的坐标、状态等信息虽然存在，但无法参与绘制，导致跨页面绘制无法实现。
要解决这些问题，我们需要一种 “打破组件隔离、独立于基础界面” 的绘制层 —— 这就是我们今天的主角：覆盖层。

二、什么是 Qt 覆盖层？—— 复杂界面的 “灵活画布”

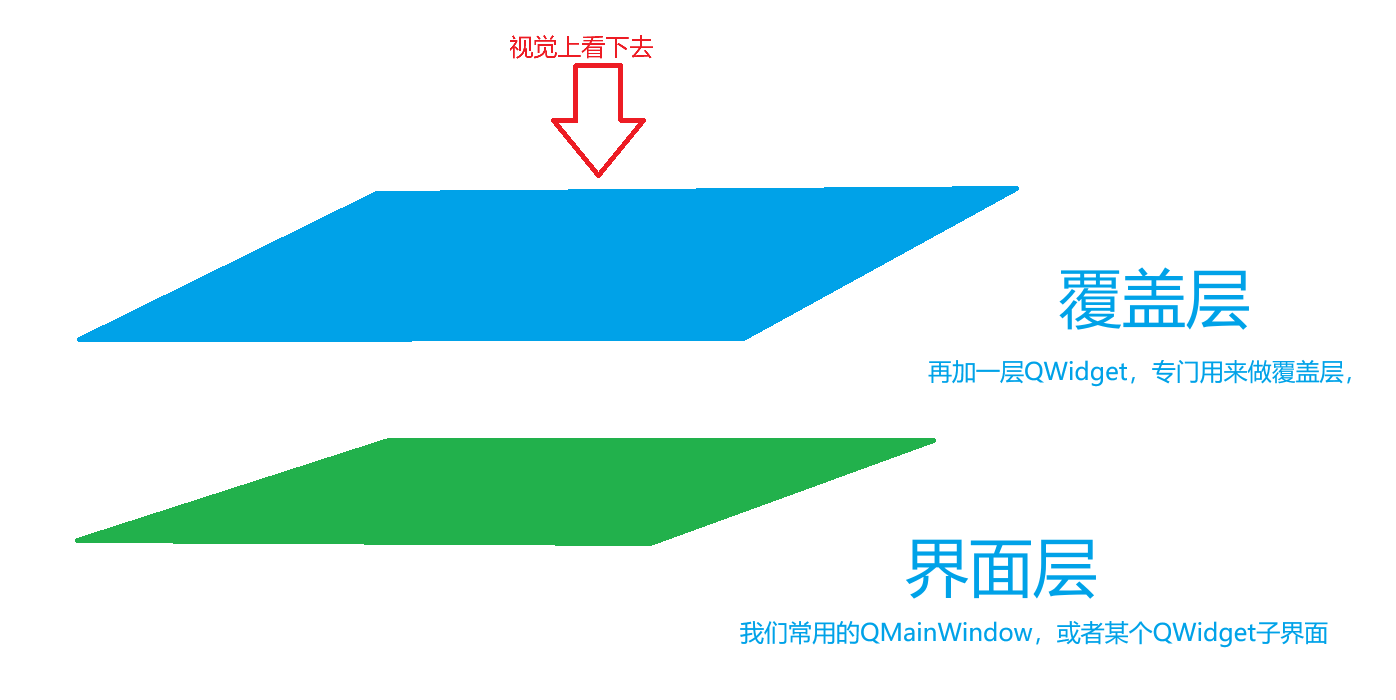

简单来说，Qt 中的覆盖层（Overlay）就是在基础界面（比如由 QWidget 构成的下层界面）上方，叠加一个或多个独立的 QWidget，作为专门的 “绘制与交互层”。这个覆盖层不影响下层界面的正常功能，却能自由实现画线、动态标注、跨组件交互等复杂操作。
在这里插入图片描述

2.1 覆盖层的核心概念与特点

我们可以用 “玻璃橱窗” 来理解覆盖层：下层的 “商品”（基础界面组件）正常展示，上层的 “玻璃”（覆盖层）可以贴标签、画箭头，既不影响商品的观看，又能添加额外的信息。具体到 Qt 中，覆盖层有以下 4 个核心特点：

2.1.1 独立层级，不被遮挡

覆盖层通常作为基础界面的 “直接子组件”，且在所有下层组件之后添加（或通过raise()方法提升层级），因此覆盖层会显示在所有下层组件的上方，不会被其他组件遮挡。比如：

基础界面：主窗口（QMainWindow）中的 QStackedWidget 及其子页面组件；
覆盖层：直接添加到主窗口的 QWidget，且调用overlayWidget->raise()确保它在最上层。

这样一来，在覆盖层中绘制的线条、图形，都会显示在所有下层组件的上方，再也不用担心被遮挡。

2.1.2 透明 / 半透明，不影响下层视觉

覆盖层可以设置为透明或半透明，既能显示自己的绘制内容，又能让用户看到下层界面的组件。Qt 中设置透明度的方式有两种：

整体透明度：通过setWindowOpacity(qreal opacity)设置，范围 0.0（完全透明）~1.0（完全不透明）。比如overlayWidget->setWindowOpacity(0.8)，覆盖层会变成半透明。
背景透明：通过样式表（QSS）设置背景为透明，比如overlayWidget->setStyleSheet(“background: transparent;”)，此时覆盖层的背景完全透明，只有绘制的内容可见。
通常我们会结合两种方式：背景透明（确保只显示绘制内容）+ 整体半透明（让绘制内容更柔和，不刺眼）。

2.1.3 独立绘制，解耦逻辑

覆盖层有自己独立的paintEvent事件，所有复杂绘制逻辑（如画线、动态图形）都集中在覆盖层中，与下层界面的组件逻辑完全分离。比如：

下层界面：负责按钮、表格、页面切换等基础功能；
覆盖层：负责线条绘制、鼠标拖动线条、删除线条等功能。

这种 “分离” 带来的好处是：修改绘制逻辑时，不需要动下层界面的代码；修改下层界面时，只要通知覆盖层更新坐标即可，极大降低了代码耦合度。

2.1.4 灵活交互，支持跨组件操作

覆盖层可以独立处理鼠标、键盘事件（如mousePressEvent、keyPressEvent），甚至可以实现 “穿透交互”—— 即鼠标点击覆盖层的空白区域时，事件会传递到下层界面的组件，而点击覆盖层的绘制内容时，由覆盖层自己处理。
比如：

点击覆盖层上的线条：触发覆盖层的mousePressEvent，执行删除线条的逻辑；
点击覆盖层的空白区域：事件传递到下层的 “设备 1” 按钮，触发按钮的clicked信号。

这种灵活的交互方式，让覆盖层既能处理自己的绘制元素，又不影响下层界面的正常操作。

2.2 覆盖层的适用场景

覆盖层不是 “万能药”，但在以下场景中，它能发挥巨大作用：

2.2.1 组件间连线场景

最常见的场景就是 “组件间画线”，比如：

工业控制界面：设备与传感器之间的连接线路；
流程图设计工具：节点之间的逻辑连线；
思维导图软件：主题与子主题之间的连接线。

这些场景中，线条需要显示在组件上方，且能随组件位置变化实时更新，覆盖层能完美满足需求。

2.2.2 动态标注场景

需要在界面上添加临时或动态的标注信息，比如：

数据可视化界面：在图表上添加实时数值标注、预警箭头；
图像处理软件：在图片上画矩形选区、添加文字注释；
教学软件：在界面上用箭头指示操作步骤。

覆盖层可以随时添加、修改、删除标注，且不影响下层界面的功能。

2.2.3 跨页面 / 跨组件交互场景

需要实现下层界面中不同组件（甚至不同页面）之间的交互，比如：

跨页面连线：设备页面的设备与传感器页面的传感器之间的连接；
全局动态元素：在整个软件界面中显示一个可拖动的 “悬浮工具条”，无论切换哪个页面都能显示；
多组件联动：拖动一个页面的按钮，另一个页面的对应组件同步移动（通过覆盖层传递坐标信息）。

2.2.4 特殊视觉效果场景

需要实现一些特殊的视觉效果，比如：

加载遮罩：软件加载数据时，在整个界面上方显示半透明遮罩和加载动画；
聚焦高亮：当某个组件被选中时，在覆盖层中绘制高亮边框或阴影；
动态渐变：在界面上显示动态的渐变效果，不影响下层组件的交互。

2.3 覆盖层与其他类似技术的区别

有些开发者可能会混淆 “覆盖层” 与 Qt 中的其他技术（如 QGraphicsView、QLayer），这里我们明确一下它们的区别，帮助你选择合适的技术方案。

2.3.1 覆盖层 vs QGraphicsView

QGraphicsView 是 Qt 中专门用于 2D 图形渲染的框架，支持大量图形项（QGraphicsItem）的绘制、交互、动画，适合实现复杂的图形编辑软件（如 CAD、绘图工具）。但 QGraphicsView 有两个缺点：

学习成本高：需要理解 QGraphicsScene、QGraphicsView、QGraphicsItem 的 “三层次结构”，以及坐标转换、事件传递等复杂概念；
与设计器兼容性差：QGraphicsView 中的图形项无法通过 Qt 设计器可视化添加，需要纯代码实现，而覆盖层可以结合设计器快速搭建。
覆盖层的优势在于：简单易用，基于 QWidget 的基础事件和绘制机制，开发者不需要学习新的框架，只要熟悉 QPainter 和鼠标事件就能上手，适合快速实现中小型复杂界面需求。

2.3.2 覆盖层 vs QLayer

QLayer 是 Qt 5.6 之后引入的组件，用于实现 “分层渲染”，支持硬件加速，适合添加阴影、光晕等视觉效果。但 QLayer 的定位是 “视觉效果增强”，而非 “独立交互层”，它的缺点是：

交互能力弱：QLayer 不支持独立的鼠标、键盘事件处理，需要依赖下层组件；
使用场景有限：主要用于添加静态视觉效果，不适合动态绘制（如实时连线）。
覆盖层的优势在于交互灵活，可以独立处理所有输入事件，适合需要动态交互的复杂场景。

2.3.3 覆盖层 vs 父组件绘制

有些开发者会选择在基础界面的父组件（如主窗口）中绘制复杂图形，这与覆盖层的区别在于：

父组件绘制：绘制逻辑与父组件的其他逻辑（如窗口大小变化、子组件管理）耦合，且容易被子组件遮挡；
覆盖层：绘制逻辑完全独立，不耦合父组件代码，且层级最高，不会被遮挡。

显然，覆盖层的代码解耦性和绘制可靠性都更优。

三、覆盖层的核心实现：从创建到基础配置

理解了覆盖层的概念和优势后，我们就来动手实现一个覆盖层。这一部分会详细讲解覆盖层的创建步骤、关键属性配置，以及如何确保覆盖层正常工作，适合新手一步步跟着操作。

3.1 覆盖层的创建方式：设计器 vs 代码

Qt 中创建覆盖层有两种方式：通过 Qt 设计器可视化创建，或通过代码动态创建。两种方式各有优缺点，我们分别讲解。

3.1.1 方式 1：设计器可视化创建（适合静态覆盖层）

如果覆盖层的大小、位置固定（比如与主窗口大小一致），可以通过设计器快速创建：

打开.ui 文件：在 Qt Creator 中打开主窗口（QMainWindow）的.ui 文件。
添加覆盖层 Widget：从组件箱中拖拽一个 QWidget 到主窗口，命名为 “overlayWidget”。
设置覆盖层位置与大小：选中 overlayWidget，在右侧 “属性编辑器” 中，将 “geometry” 的 x、y 设为 0，width 和 height 设为主窗口的大小（比如 800x600）；
布局约束：为了让覆盖层随主窗口大小变化，建议给 overlayWidget 添加 “布局约束”：选中主窗口，在顶部菜单栏选择 “布局”→“打破布局”（如果已有布局），然后右键主窗口→“布局”→“垂直布局”（或 “水平布局”，根据需求选择），确保 overlayWidget 会填满主窗口。
设置覆盖层层级：选中 overlayWidget，若需在设计器中调整 QWidget 的 Z 序，用 “右键提升 / 降低” 或 “对象查看器拖拽” 即可；若需动态调整，用代码raise()/lower()是唯一可靠的方式。
设置透明度：在属性编辑器中找到 “styleSheet”，输入background: transparent;，设置背景透明；如果需要整体半透明，在 “windowOpacity” 属性中设为 0.8（或其他值）。

这种方式的优点是 “所见即所得”，不需要手写布局代码；缺点是灵活性较低，适合覆盖层大小固定的场景。

3.1.2 方式 2：代码动态创建（适合灵活场景）

如果覆盖层的大小、位置需要动态调整（比如随基础界面的组件位置变化），建议通过代码创建。以主窗口（QMainWindow）为例，步骤如下：
在主窗口头文件中声明覆盖层：

// MainWindow.h
#ifndef MAINWINDOW_H
#define MAINWINDOW_H#include <QMainWindow>
#include <QWidget>
#include <QPainter>
#include <QMouseEvent>QT_BEGIN_NAMESPACE
namespace Ui { class MainWindow; }
QT_END_NAMESPACE// 自定义覆盖层类（继承QWidget）
class OverlayWidget : public QWidget
{Q_OBJECT
public:explicit OverlayWidget(QWidget *parent = nullptr) : QWidget(parent){// 初始化覆盖层属性initOverlayProps();}protected:// 重写paintEvent用于绘制void paintEvent(QPaintEvent *event) override;// 重写鼠标事件用于交互（后续章节讲解）void mousePressEvent(QMouseEvent *event) override;void mouseMoveEvent(QMouseEvent *event) override;void mouseReleaseEvent(QMouseEvent *event) override;private:// 初始化覆盖层属性void initOverlayProps();
};// 覆盖层的属性初始化
void OverlayWidget::initOverlayProps()
{// 1. 设置背景透明setStyleSheet("background: transparent;");// 2. 设置整体半透明（可选）setWindowOpacity(0.9);// 3. 设置窗口标志：无边框（避免显示标题栏）setWindowFlags(Qt::Widget | Qt::FramelessWindowHint);// 4. 允许接收鼠标事件（默认开启，可显式设置）setAttribute(Qt::WA_AcceptTouchEvents, false);setAttribute(Qt::WA_TransparentForMouseEvents, false); // 不穿透鼠标事件（后续可调整）
}// 覆盖层的paintEvent（暂时先空实现，后续章节讲解绘制）
void OverlayWidget::paintEvent(QPaintEvent *event)
{QWidget::paintEvent(event);// 绘制逻辑后续添加
}// 鼠标事件暂时空实现
void OverlayWidget::mousePressEvent(QMouseEvent *event)
{QWidget::mousePressEvent(event);
}void OverlayWidget::mouseMoveEvent(QMouseEvent *event)
{QWidget::mouseMoveEvent(event);
}void OverlayWidget::mouseReleaseEvent(QMouseEvent *event)
{QWidget::mouseReleaseEvent(event);
}class MainWindow : public QMainWindow
{Q_OBJECTpublic:MainWindow(QWidget *parent = nullptr);~MainWindow();private:Ui::MainWindow *ui;OverlayWidget *m_overlayWidget; // 覆盖层实例
};
#endif // MAINWINDOW_H

在主窗口源文件中创建覆盖层：

// MainWindow.cpp
#include "MainWindow.h"
#include "ui_MainWindow.h"MainWindow::MainWindow(QWidget *parent): QMainWindow(parent), ui(new Ui::MainWindow)
{ui->setupUi(this);// 1. 创建覆盖层，父组件设为主窗口（确保覆盖层随主窗口移动）m_overlayWidget = new OverlayWidget(this);// 2. 设置覆盖层大小与位置（与主窗口中心区域一致）QRect centralRect = ui->centralwidget->geometry();m_overlayWidget->setGeometry(centralRect);// 3. 确保覆盖层在最上层m_overlayWidget->raise();// 4. 连接主窗口大小变化信号，同步更新覆盖层大小connect(this, &MainWindow::windowResized, this, [this]() {QRect centralRect = ui->centralwidget->geometry();m_overlayWidget->setGeometry(centralRect);});
}MainWindow::~MainWindow()
{delete ui;
}// 重写主窗口的resizeEvent，发送窗口大小变化信号
void MainWindow::resizeEvent(QResizeEvent *event)
{QMainWindow::resizeEvent(event);emit windowResized(); // 自定义信号，通知覆盖层更新大小
}

添加自定义信号：在 MainWindow.h 中，给 MainWindow 类添加windowResized信号：

signals:void windowResized(); // 窗口大小变化信号

这种方式的优点是灵活性高，可以根据需求动态调整覆盖层的大小、位置、属性；缺点是需要手写部分初始化代码，但对于复杂场景来说，这种灵活性是必不可少的。

3.2 覆盖层的关键属性配置：确保正常工作

无论用哪种方式创建覆盖层，都需要配置一些关键属性，否则可能出现 “覆盖层不显示”“鼠标事件无法处理”“背景不透明” 等问题。我们来逐一讲解这些关键属性。

3.2.1 窗口标志（Window Flags）：控制覆盖层的外观

Qt 的窗口标志（Qt::WindowFlags）用于控制组件的外观和行为，覆盖层常用的窗口标志有：
Qt::Widget：表示覆盖层是一个子组件（非顶层窗口），必须有父组件，随父组件移动。
Qt::FramelessWindowHint：去除覆盖层的边框和标题栏，避免显示不必要的边框。
Qt::WindowStaysOnTopHint：确保覆盖层始终在父组件的最上层（即使其他组件被点击，也不会被覆盖）。
配置方式：

// 在覆盖层初始化时设置
overlayWidget->setWindowFlags(Qt::Widget | Qt::FramelessWindowHint | Qt::WindowStaysOnTopHint);

注意：如果覆盖层的父组件是主窗口（QMainWindow），则不需要设置Qt::Window标志（否则覆盖层会变成独立的顶层窗口，脱离主窗口）。

3.2.2 透明度属性：平衡绘制与视觉

覆盖层的透明度需要兼顾 “绘制内容可见” 和 “下层界面可辨”，常用的两个属性是：
背景透明：通过样式表设置，确保覆盖层的背景不遮挡下层界面：

// 方式1：代码设置
overlayWidget->setStyleSheet("background-color: transparent;");
// 方式2：设计器中设置styleSheet属性

这里要注意：如果覆盖层有子组件（比如 QLabel），子组件的背景不会继承透明，需要单独设置子组件的样式表。
整体透明度：通过setWindowOpacity设置，控制覆盖层所有内容（包括绘制的线条、子组件）的透明度：

overlayWidget->setWindowOpacity(0.8); // 80%不透明，20%透明
//或者在覆盖层的构造里这样设置// 设置透明背景，不遮挡底层组件setAttribute(Qt::WA_TranslucentBackground);// 鼠标事件穿透，确保底层组件可交互setAttribute(Qt::WA_TransparentForMouseEvents);// 如果有父窗口，随父窗口大小变化if (parent) {m_parent = parent;setGeometry(parent->rect());}

范围是 0.0（完全透明，不可见）~ 1.0（完全不透明）。建议设置在 0.7~0.9 之间，既能让绘制内容清晰可见，又能让用户看到下层界面。

3.2.3 鼠标事件属性：控制交互穿透

覆盖层的鼠标事件处理是一个关键问题：如果覆盖层遮挡了下层组件，用户点击下层组件时会触发覆盖层的鼠标事件，导致下层组件无法响应。此时需要通过Qt::WA_TransparentForMouseEvents属性控制鼠标事件穿透：
属性值为 true：覆盖层不接收鼠标事件，所有鼠标事件都会传递到下层组件（适合只绘制不交互的场景）；
属性值为 false：覆盖层接收鼠标事件，不会传递到下层组件（适合需要交互的场景，如点击线条删除）。
配置方式：

// 不穿透鼠标事件（覆盖层处理自己的鼠标事件）
overlayWidget->setAttribute(Qt::WA_TransparentForMouseEvents, false);
// 穿透鼠标事件（覆盖层不处理鼠标事件，传递给下层）
overlayWidget->setAttribute(Qt::WA_TransparentForMouseEvents, true);

进阶需求：如果需要 “点击覆盖层的绘制内容时处理事件，点击空白区域时穿透到下层”，则需要在覆盖层的鼠标事件中手动判断：

void OverlayWidget::mousePressEvent(QMouseEvent *event)
{// 1. 判断鼠标是否点击在绘制的线条上（假设m_lines是线条集合）bool isClickOnLine = false;foreach (auto line, m_lines) {if (isPointOnLine(event->pos(), line)) { // 自定义函数：判断点是否在线上isClickOnLine = true;break;}}// 2. 如果点击在绘制内容上，处理事件；否则传递给下层if (isClickOnLine) {// 处理点击线条的逻辑（如删除线条）qDebug() << "点击了线条";} else {// 传递事件给父组件（下层界面）QWidget::mousePressEvent(event);// 或者直接忽略事件，让事件传递下去// event->ignore();}
}

其中isPointOnLine是自定义函数，用于判断鼠标坐标是否在线条附近（考虑到鼠标点击有误差，通常会判断点到直线的距离是否小于某个阈值，比如 5 像素）：

// 判断点是否在线条附近（阈值5像素）
bool OverlayWidget::isPointOnLine(const QPoint &point, const QLine &line)
{// 计算点到直线的距离qreal distance = QLineF(line).distanceToPoint(point);return distance <= 5.0; // 距离小于5像素，认为点击在线上
}

3.2.4 层级属性：确保覆盖层在最上层

即使配置了窗口标志，有时覆盖层还是会被其他组件遮挡，此时需要手动提升覆盖层的层级。Qt 中控制组件层级的方法有：

raise()：将组件提升到父组件的所有子组件的最上层；
lower()：将组件降低到父组件的所有子组件的最下层；
stackUnder(QWidget *w)：将组件放在指定组件 w 的下层。

使用方式：

// 提升覆盖层到最上层
overlayWidget->raise();
// 将覆盖层放在某个组件（如btnDevice1）的下层
overlayWidget->stackUnder(ui->btnDevice1);

注意：raise()只能在同一父组件的子组件之间调整层级。如果覆盖层的父组件与其他组件的父组件不同（比如覆盖层父组件是主窗口，其他组件父组件是 QStackedWidget），则需要先将 QStackedWidget 的层级降低，再提升覆盖层：

// 降低QStackedWidget的层级
ui->stackedWidget->lower();
// 提升覆盖层的层级
overlayWidget->raise();

3.3 覆盖层的生命周期管理：避免内存泄漏

覆盖层作为动态创建的组件，需要注意生命周期管理，避免内存泄漏。Qt 中组件的生命周期通常由父组件管理 —— 当父组件销毁时，会自动销毁所有子组件。因此，创建覆盖层时，建议将父组件设为基础界面的顶层组件（如主窗口、QStackedWidget 的父组件），这样可以避免手动销毁覆盖层。

3.3.1 正确设置父组件

// 错误方式：无父组件，需要手动销毁
OverlayWidget *overlay = new OverlayWidget();
// 正确方式：父组件为主窗口，主窗口销毁时自动销毁覆盖层
OverlayWidget *overlay = new OverlayWidget(this); // this为主窗口指针
//或者掉函数设置父组件
overlay ->setParent(this);

3.3.2 动态创建与销毁

如果需要在程序运行中动态创建和销毁覆盖层（比如只有在特定页面显示时才创建覆盖层），则需要手动管理：

// 动态创建覆盖层（在显示特定页面时）
void MainWindow::on_btnShowDevicePage_clicked()
{if (!m_overlayWidget) {m_overlayWidget = new OverlayWidget(this);m_overlayWidget->setGeometry(ui->centralwidget->geometry());m_overlayWidget->raise();}m_overlayWidget->show(); // 显示覆盖层ui->stackedWidget->setCurrentIndex(0); // 切换到设备页面
}// 动态销毁覆盖层（在隐藏特定页面时）
void MainWindow::on_btnHideDevicePage_clicked()
{if (m_overlayWidget) {m_overlayWidget->hide(); // 先隐藏delete m_overlayWidget; // 再销毁m_overlayWidget = nullptr; // 置空，避免野指针}ui->stackedWidget->setCurrentIndex(1); // 切换到其他页面
}

注意：销毁覆盖层前，要确保没有其他对象持有覆盖层的指针，否则会出现野指针错误。

四、覆盖层核心功能：复杂绘制的实现

覆盖层的核心价值之一是 “自由绘制”，无论是静态线条、动态图形，还是复杂的数据可视化，都可以在覆盖层的paintEvent中实现。这一部分会详细讲解覆盖层里 QPainter 的基础使用，以及如何在覆盖层中实现常见的复杂绘制需求。

4.1 QPainter 基础：覆盖层的 “画笔”

QPainter 是 Qt 中用于绘制的核心类，相当于覆盖层的 “画笔”，可以绘制直线、矩形、圆形、文本等各种图形。在覆盖层中使用 QPainter 的步骤非常固定：

在paintEvent中创建 QPainter 对象：QPainter 的构造函数需要传入绘制的目标（通常是this，即覆盖层自身）。
设置绘制属性：如画笔颜色、线条宽度、填充颜色、字体等。
执行绘制操作：调用drawLine、drawRect、drawText等方法绘制图形。
销毁 QPainter 对象：QPainter 是栈对象，函数结束后会自动销毁，无需手动释放。

4.1.1 QPainter 的常用属性与方法

我们先梳理 QPainter 的常用属性和方法，为后续绘制做准备：

类别	常用属性 / 方法	作用说明
画笔设置	setPen(const QPen &pen)	设置画笔（控制线条颜色、宽度、样式等）
	setPen(const QColor &color)	直接设置画笔颜色
	setPen(Qt::NoPen)	不绘制轮廓（适合只填充图形）
画刷设置	setBrush(const QBrush &brush)	设置画刷（控制填充颜色、填充样式等）
	setBrush(const QColor &color)	直接设置画刷颜色
	setBrush(Qt::NoBrush)	不填充图形（适合只画轮廓）
字体设置	setFont(const QFont &font)	设置绘制文本的字体
绘制直线	drawLine(const QLine &line)	绘制一条直线
	drawLine(int x1, int y1, int x2, int y2)	按坐标绘制直线
绘制矩形	drawRect(const QRect &rect)	绘制矩形轮廓
	fillRect(const QRect &rect, const QBrush &brush)	填充矩形
绘制圆形	drawEllipse(const QRect &rect)	绘制椭圆（矩形为外切矩形，正方形外切则为圆形）
绘制文本	drawText(const QPoint &pos, const QString &text)	在指定位置绘制文本
	drawText(const QRect &rect, int flags, const QString &text)	在矩形内绘制文本（支持对齐方式）
绘制路径	drawPath(const QPainterPath &path)	绘制复杂路径（如折线、曲线组合）
保存 / 恢复状态	save() / restore()	保存当前绘制状态（如画笔、画刷），修改后恢复，避免影响后续绘制
4.1.2 基础绘制示例：绘制一条静态直线
我们先在覆盖层中绘制一条静态直线，熟悉 QPainter 的使用流程。修改 OverlayWidget 的paintEvent：

// OverlayWidget.h中添加成员变量（存储线条）
private:QLine m_staticLine; // 静态线条// OverlayWidget.cpp中初始化线条（比如在构造函数或initOverlayProps中）
void OverlayWidget::initOverlayProps()
{// 其他属性初始化...// 初始化静态线条：从(100,100)到(300,200)m_staticLine = QLine(100, 100, 300, 200);
}// 重写paintEvent绘制线条
void OverlayWidget::paintEvent(QPaintEvent *event)
{QWidget::paintEvent(event); // 先执行父类绘制，确保背景透明生效// 1. 创建QPainter对象QPainter painter(this);// 2. 设置绘制属性QPen pen;pen.setColor(Qt::red); // 红色线条pen.setWidth(2); // 线条宽度2像素pen.setStyle(Qt::SolidLine); // 实线样式（默认）painter.setPen(pen);// 3. 绘制直线painter.drawLine(m_staticLine);// 4. （可选）绘制线条的起点和终点标记（圆形）painter.setPen(Qt::blue); // 蓝色画笔painter.setBrush(Qt::blue); // 蓝色画刷// 起点标记（半径5像素的圆形）painter.drawEllipse(m_staticLine.p1(), 5, 5);// 终点标记painter.drawEllipse(m_staticLine.p2(), 5, 5);// 5. （可选）绘制文本标注painter.setPen(Qt::black); // 黑色画笔QFont font;font.setPointSize(10);painter.setFont(font);// 在起点旁边绘制文本painter.drawText(m_staticLine.p1() + QPoint(10, -10), "起点");// 在终点旁边绘制文本painter.drawText(m_staticLine.p2() + QPoint(10, -10), "终点");
}

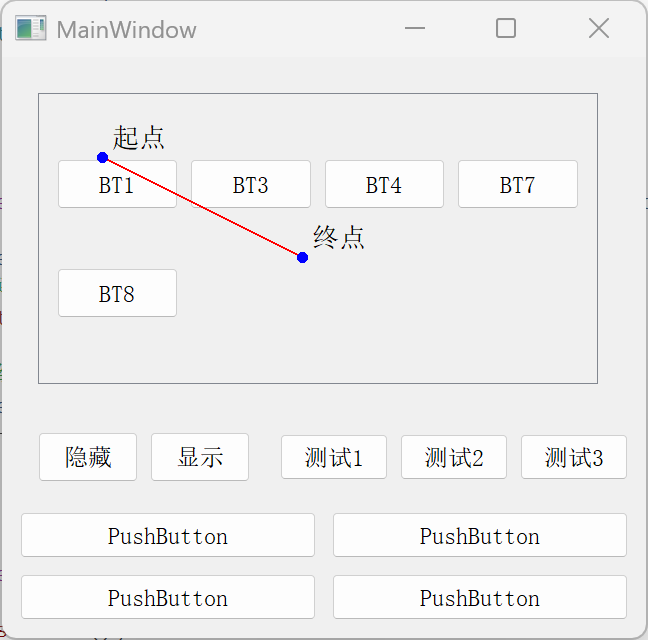

运行程序后，覆盖层上会显示一条红色直线，起点和终点有蓝色圆形标记，旁边还有文本标注。这个示例虽然简单，但包含了 QPainter 的核心使用流程：设置属性→执行绘制→添加辅助元素。
在这里插入图片描述

4.2 动态绘制：随鼠标 / 组件变化的图形

静态绘制只能满足简单需求，实际开发中更多的是 “动态绘制”—— 比如鼠标拖动时实时画线、组件位置变化时更新线条。这一部分会讲解两种常见的动态绘制场景。

4.2.1 场景 1：鼠标拖动实时画线

需求：鼠标按下时记录起点，鼠标拖动时实时更新终点，鼠标释放时确定线条，实现 “自由画线” 功能。
实现步骤：
在 OverlayWidget.h 中添加成员变量：

private:QVector<QLine> m_lines; // 存储所有已确定的线条QLine m_tempLine; // 存储鼠标拖动中的临时线条bool m_isDrawing; // 是否正在绘制（鼠标是否按下）

初始化成员变量：

void OverlayWidget::initOverlayProps()
{// 其他属性初始化...m_isDrawing = false; // 初始状态：未绘制
}

处理鼠标事件，更新线条信息：

// 鼠标按下：记录起点，开始绘制
void OverlayWidget::mousePressEvent(QMouseEvent *event)
{// 只处理左键点击if (event->button() == Qt::LeftButton) {m_isDrawing = true;// 记录临时线条的起点（鼠标按下的位置）m_tempLine.setP1(event->pos());// 临时线条的终点初始化为起点（避免初始状态异常）m_tempLine.setP2(event->pos());}QWidget::mousePressEvent(event);
}// 鼠标移动：更新临时线条的终点
void OverlayWidget::mouseMoveEvent(QMouseEvent *event)
{if (m_isDrawing) {// 更新临时线条的终点（鼠标当前位置）m_tempLine.setP2(event->pos());// 触发重绘（更新临时线条显示）update();}QWidget::mouseMoveEvent(event);
}// 鼠标释放：确定线条，添加到线条集合
void OverlayWidget::mouseReleaseEvent(QMouseEvent *event)
{if (event->button() == Qt::LeftButton && m_isDrawing) {m_isDrawing = false;// 将临时线条添加到线条集合（确保线条有一定长度，避免无效线条）if (qAbs(m_tempLine.x2()-m_tempLine.x1()) > 5 || qAbs(m_tempLine.y2()-m_tempLine.y1()) > 5) {m_lines.append(m_tempLine);}// 触发重绘（更新已确定线条的显示）update();}QWidget::mouseReleaseEvent(event);
}

修改 paintEvent，绘制已确定线条和临时线条：

void OverlayWidget::paintEvent(QPaintEvent *event)
{QWidget::paintEvent(event);QPainter painter(this);// 1. 绘制已确定的线条（红色实线）QPen penFixed;penFixed.setColor(Qt::red);penFixed.setWidth(2);painter.setPen(penFixed);foreach (auto line, m_lines) {painter.drawLine(line);}// 2. 绘制临时线条（蓝色虚线，只有在绘制中才显示）if (m_isDrawing) {QPen penTemp;penTemp.setColor(Qt::blue);penTemp.setWidth(2);penTemp.setStyle(Qt::DashLine); // 虚线样式painter.setPen(penTemp);painter.drawLine(m_tempLine);}
}

这里要注意，覆盖层要使用鼠标事件时，就不能将鼠标事件穿透过去给到父组件，也就是覆盖层想要想要用鼠标事件，就得把鼠标事件使用权掌握在自己手中，不能用下面函数设置鼠标事件穿透

    // 鼠标事件穿透，可以使得底层组件可交互响应//setAttribute(Qt::WA_TransparentForMouseEvents);

运行程序后，按住鼠标左键拖动，会显示一条蓝色虚线（临时线条），松开鼠标后，线条会变成红色实线并保存到集合中。多次拖动可以绘制多条线条，实现 “自由画线” 功能。
在这里插入图片描述

4.2.2 场景 2：随下层组件位置变化更新线条

需求：下层界面中有两个按钮（btnDevice1 和 btnDevice2），覆盖层中绘制一条连接两个按钮中心的线条，当按钮被拖动时，线条实时更新。
实现步骤：
给下层按钮添加拖动功能：
首先需要让下层的按钮支持鼠标拖动，我们可以通过给按钮安装事件过滤器（event filter）来实现（避免重写 QPushButton 类）。在 MainWindow 中：

// MainWindow.h中添加成员变量
private:QPoint m_btnPressPos; // 按钮按下时的鼠标位置QWidget *m_currentDraggedBtn; // 当前正在拖动的按钮// MainWindow.cpp中安装事件过滤器
MainWindow::MainWindow(QWidget *parent): QMainWindow(parent), ui(new Ui::MainWindow)
{ui->setupUi(this);// 给两个按钮安装事件过滤器ui->btnDevice1->installEventFilter(this);ui->btnDevice2->installEventFilter(this);// 其他初始化（如覆盖层创建）...
}// 重写事件过滤器，处理按钮的鼠标事件
bool MainWindow::eventFilter(QObject *watched, QEvent *event)
{// 判断是否是按钮的鼠标事件if (watched == ui->btnDevice1 || watched == ui->btnDevice2) {QMouseEvent *mouseEvent = dynamic_cast<QMouseEvent*>(event);if (mouseEvent) {if (event->type() == QEvent::MouseButtonPress) {// 鼠标按下：记录当前拖动的按钮和鼠标位置if (mouseEvent->button() == Qt::LeftButton) {m_currentDraggedBtn = qobject_cast<QWidget*>(watched);m_btnPressPos = mouseEvent->globalPos() - m_currentDraggedBtn->pos();}} else if (event->type() == QEvent::MouseMove) {// 鼠标移动：拖动按钮if (m_currentDraggedBtn && mouseEvent->buttons() & Qt::LeftButton) {QPoint newPos = mouseEvent->globalPos() - m_btnPressPos;// 限制按钮在主窗口中心区域内（可选）QRect centralRect = ui->centralwidget->geometry();newPos.setX(qMax(0, qMin(newPos.x(), centralRect.width() - m_currentDraggedBtn->width())));newPos.setY(qMax(0, qMin(newPos.y(), centralRect.height() - m_currentDraggedBtn->height())));m_currentDraggedBtn->move(newPos);// 通知覆盖层更新线条（关键步骤）updateOverlayLine();}} else if (event->type() == QEvent::MouseButtonRelease) {// 鼠标释放：重置当前拖动的按钮if (mouseEvent->button() == Qt::LeftButton) {m_currentDraggedBtn = nullptr;}}}}// 其他事件交给父类处理return QMainWindow::eventFilter(watched, event);
}

在 MainWindow 中添加更新覆盖层线条的函数：

// MainWindow.h中声明函数
private:void updateOverlayLine(); // 更新覆盖层线条// MainWindow.cpp中实现函数
void MainWindow::updateOverlayLine()
{if (m_overlayWidget) {// 获取两个按钮的中心坐标（相对于覆盖层）QPoint btn1Pos = ui->btnDevice1->pos();QPoint btn1Center = btn1Pos + QPoint(ui->btnDevice1->width()/2, ui->btnDevice1->height()/2);QPoint btn2Pos = ui->btnDevice2->pos();QPoint btn2Center = btn2Pos + QPoint(ui->btnDevice2->width()/2, ui->btnDevice2->height()/2);// 通知覆盖层更新线条（通过信号槽）emit btnPositionsChanged(btn1Center, btn2Center);}
}// 在MainWindow.h中添加信号
signals:void btnPositionsChanged(const QPoint &btn1Center, const QPoint &btn2Center);

在覆盖层中接收信号，更新线条并重绘：

// OverlayWidget.h中添加成员变量和槽函数
private:QLine m_btnLine; // 连接两个按钮的线条
public slots:void onBtnPositionsChanged(const QPoint &btn1Center, const QPoint &btn2Center);// OverlayWidget.cpp中实现槽函数
void OverlayWidget::onBtnPositionsChanged(const QPoint &btn1Center, const QPoint &btn2Center)
{// 更新线条的起点和终点m_btnLine.setP1(btn1Center);m_btnLine.setP2(btn2Center);// 触发重绘update();
}// 在MainWindow中连接信号槽
MainWindow::MainWindow(QWidget *parent): QMainWindow(parent), ui(new Ui::MainWindow)
{ui->setupUi(this);// 其他初始化...// 连接按钮位置变化信号与覆盖层的槽函数connect(this, &MainWindow::btnPositionsChanged, m_overlayWidget, &OverlayWidget::onBtnPositionsChanged);// 初始时更新一次线条updateOverlayLine();
}// 修改覆盖层的paintEvent，绘制按钮连接线
void OverlayWidget::paintEvent(QPaintEvent *event)
{QWidget::paintEvent(event);//画组件之间的连接线Q_UNUSED(event);QPainter painter(this);// 启用抗锯齿，使线条更平滑painter.setRenderHint(QPainter::Antialiasing, true);// 设置虚线样式QPen pen(Qt::blue, 2, Qt::DashLine);// 遍历所有连接，只绘制两个组件都可见的连接线foreach (auto connection, m_connections) {QWidget *fromWidget = connection.first;QWidget *toWidget = connection.second;// 只有当两个组件都可见时才绘制连接线if (fromWidget->isVisible() && toWidget->isVisible()) {// 计算起点：数据栏下方（转换到覆盖层坐标系）QPoint fromPoint = fromWidget->mapTo(m_parent,QPoint(fromWidget->width()/2, fromWidget->height()));// 计算终点：中点（转换到覆盖层坐标系）QPoint toPoint = toWidget->mapTo(m_parent,QPoint(toWidget->width()/2, 10));// 绘制连接线painter.setPen(pen);painter.drawLine(fromPoint, toPoint);painter.setPen(Qt::NoPen);QBrush brush = QBrush(Qt::SolidPattern);painter.setBrush(brush);// 绘制起点圆形标记// 外圆painter.setBrush(Qt::red);painter.drawEllipse(fromPoint, outR, outR);// 内圆painter.setBrush(Qt::darkYellow);painter.drawEllipse(fromPoint, inR, inR);// 绘制终点圆形标记painter.setBrush(Qt::red);painter.drawEllipse(toPoint, outR, outR);painter.setBrush(Qt::darkYellow);painter.drawEllipse(toPoint, inR, inR);}}
}

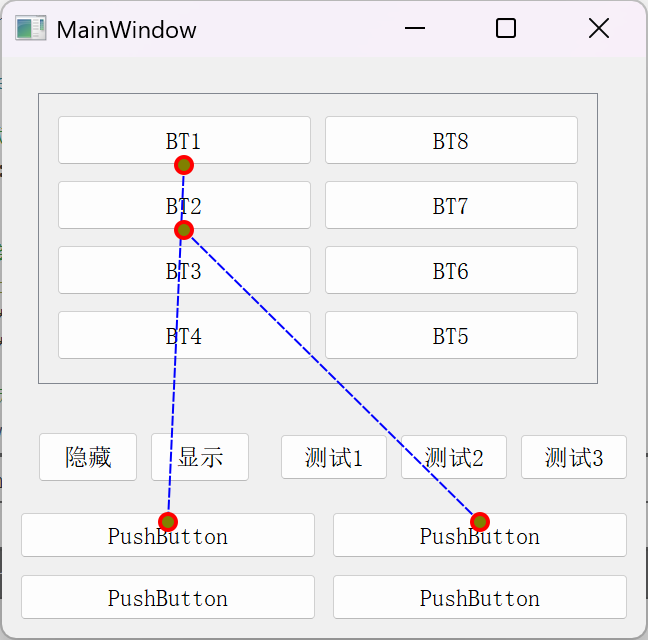

运行程序后，拖动 “设备 1” 或 “设备 2” 按钮，覆盖层中连接两个按钮中心的绿色线条会实时更新，完美解决了 “组件移动时线条同步更新” 的需求。
在这里插入图片描述

4.3 复杂绘制：折线图与流程图元素

除了线条，覆盖层还能实现更复杂的绘制，比如折线图、流程图节点等。我们以 “绘制简单折线图” 为例，讲解复杂绘制的实现思路。
4.3.1 需求：实时绘制动态折线图

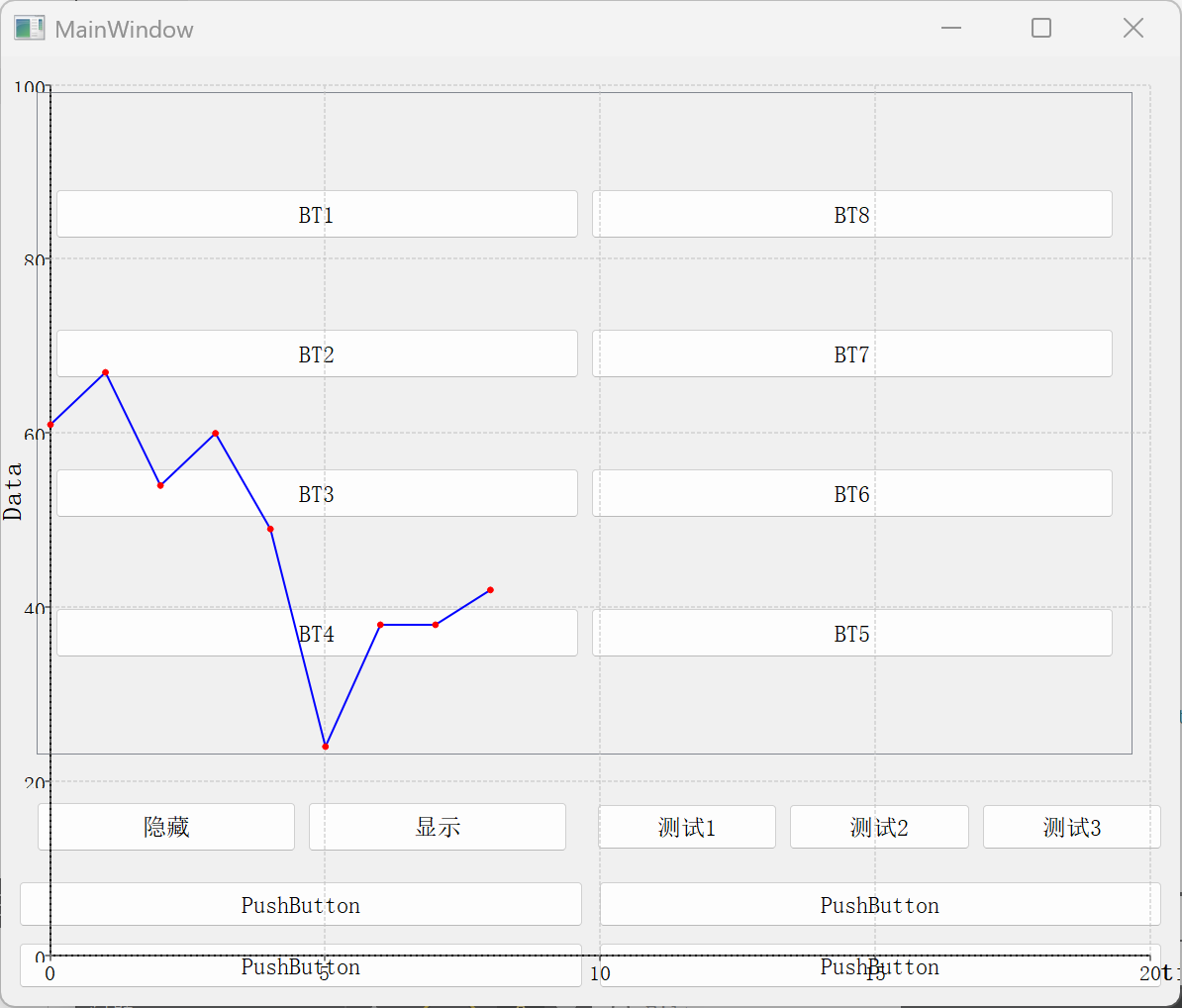

需求：覆盖层中绘制一条折线图，模拟实时数据变化（如温度、湿度），x 轴为时间，y 轴为数值，每秒钟添加一个数据点，折线图自动向右滚动。
4.3.2 实现步骤
在 OverlayWidget.h 中添加成员变量：

private:QVector<QPointF> m_chartPoints; // 存储折线图的数据点qreal m_xAxisRange; // x轴范围（显示多少个数据点）qreal m_yAxisMin; // y轴最小值qreal m_yAxisMax; // y轴最大值QTimer *m_dataTimer; // 定时添加数据的定时器int m_currentX; // 当前x轴坐标（用于新增数据点）

初始化折线图参数和定时器：

void OverlayWidget::initOverlayProps()
{// 其他属性初始化...// 初始化折线图参数m_xAxisRange = 20; // 显示20个数据点m_yAxisMin = 0;    // y轴最小值0m_yAxisMax = 100;  // y轴最大值100m_currentX = 0;    // 初始x轴坐标// 初始化定时器（每1秒添加一个数据点）m_dataTimer = new QTimer(this);m_dataTimer->setInterval(1000); // 1000ms = 1秒connect(m_dataTimer, &QTimer::timeout, this, &OverlayWidget::addChartData);m_dataTimer->start(); // 启动定时器
}// 定时添加数据点的槽函数（模拟实时数据）
void OverlayWidget::addChartData()
{// 生成随机数据（y轴范围：20~80，模拟真实数据波动）qreal y = qRand() % 60 + 20;// 添加数据点（x为当前x轴坐标，y为随机值）m_chartPoints.append(QPointF(m_currentX, y));// 更新当前x轴坐标m_currentX++;// 当数据点数量超过x轴范围时，删除最左侧的点（实现滚动效果）if (m_chartPoints.size() > m_xAxisRange) {m_chartPoints.removeFirst();}// 触发重绘update();
}

实现折线图的绘制逻辑：
折线图的绘制需要考虑坐标转换（将数据坐标转换为覆盖层的像素坐标）、坐标轴绘制、网格线绘制、折线绘制、数据点标记绘制等步骤。修改paintEvent：

void OverlayWidget::paintEvent(QPaintEvent *event)
{QWidget::paintEvent(event);QPainter painter(this);painter.setRenderHint(QPainter::Antialiasing, true); // 开启抗锯齿，让线条更平滑// 1. 定义图表区域（留出边距，避免数据点超出边界）QRect chartRect = rect().adjusted(50, 30, -30, -50); // 边距：左50，上30，右30，下50if (chartRect.width() <= 0 || chartRect.height() <= 0) {return; // 图表区域无效，不绘制}// 2. 绘制坐标轴（x轴和y轴）drawAxis(&painter, chartRect);// 3. 绘制网格线drawGrid(&painter, chartRect);// 4. 绘制折线和数据点if (m_chartPoints.size() >= 2) { // 至少2个点才绘制折线drawChartLine(&painter, chartRect);}
}// 绘制坐标轴
void OverlayWidget::drawAxis(QPainter *painter, const QRect &chartRect)
{QPen axisPen;axisPen.setColor(Qt::black);axisPen.setWidth(2);painter->setPen(axisPen);// 绘制x轴（底部横线）QLine xAxis(chartRect.bottomLeft(), chartRect.bottomRight());painter->drawLine(xAxis);// 绘制y轴（左侧竖线）QLine yAxis(chartRect.topLeft(), chartRect.bottomLeft());painter->drawLine(yAxis);// 绘制x轴刻度和标签（每5个数据点一个刻度）painter->setPen(Qt::black);QFont labelFont;labelFont.setPointSize(8);painter->setFont(labelFont);// x轴刻度：从0到m_xAxisRange，每5个单位一个刻度for (int x = 0; x <= m_xAxisRange; x += 5) {// 数据坐标转换为像素坐标（x轴）qreal pixelX = chartRect.left() + (x / m_xAxisRange) * chartRect.width();QPoint tickPoint(pixelX, chartRect.bottom());// 绘制刻度线（向下延伸5像素）painter->drawLine(tickPoint, tickPoint + QPoint(0, 5));// 绘制标签（在刻度线下方）QString label = QString("%1").arg(x);QRect labelRect(pixelX - 15, chartRect.bottom() + 10, 30, 15);painter->drawText(labelRect, Qt::AlignCenter, label);}// y轴刻度：从m_yAxisMin到m_yAxisMax，每20个单位一个刻度for (int y = m_yAxisMin; y <= m_yAxisMax; y += 20) {// 数据坐标转换为像素坐标（y轴，注意y轴方向与屏幕y轴相反）qreal pixelY = chartRect.bottom() - ((y - m_yAxisMin) / (m_yAxisMax - m_yAxisMin)) * chartRect.height();QPoint tickPoint(chartRect.left(), pixelY);// 绘制刻度线（向左延伸5像素）painter->drawLine(tickPoint, tickPoint + QPoint(-5, 0));// 绘制标签（在刻度线左侧）QString label = QString("%1").arg(y);QRect labelRect(chartRect.left() - 40, pixelY - 8, 35, 15);painter->drawText(labelRect, Qt::AlignRight, label);}// 绘制坐标轴标题painter->setFont(QFont(labelFont.family(), 10, QFont::Bold));// x轴标题（在x轴右侧下方）painter->drawText(chartRect.bottomRight() + QPoint(10, 25), "时间（秒）");// y轴标题（在y轴上方左侧，旋转-90度）painter->save(); // 保存当前状态painter->translate(chartRect.left() - 30, chartRect.center().y());painter->rotate(-90);painter->drawText(QPoint(0, 0), "数值");painter->restore(); // 恢复状态
}// 绘制网格线
void OverlayWidget::drawGrid(QPainter *painter, const QRect &chartRect)
{QPen gridPen;gridPen.setColor(Qt::lightGray);gridPen.setStyle(Qt::DashLine);painter->setPen(gridPen);// 绘制垂直网格线（x轴方向，每5个数据点一条）for (int x = 0; x <= m_xAxisRange; x += 5) {qreal pixelX = chartRect.left() + (x / m_xAxisRange) * chartRect.width();painter->drawLine(QPoint(pixelX, chartRect.top()), QPoint(pixelX, chartRect.bottom()));}// 绘制水平网格线（y轴方向，每20个单位一条）for (int y = m_yAxisMin; y <= m_yAxisMax; y += 20) {qreal pixelY = chartRect.bottom() - ((y - m_yAxisMin) / (m_yAxisMax - m_yAxisMin)) * chartRect.height();painter->drawLine(QPoint(chartRect.left(), pixelY), QPoint(chartRect.right(), pixelY));}
}// 绘制折线和数据点
void OverlayWidget::drawChartLine(QPainter *painter, const QRect &chartRect)
{// 1. 转换数据点坐标（数据坐标→像素坐标）QVector<QPointF> pixelPoints;foreach (auto dataPoint, m_chartPoints) {// x轴转换：数据x / 最大x范围 → 像素x（相对于图表区域）qreal pixelX = chartRect.left() + (dataPoint.x() / m_xAxisRange) * chartRect.width();// y轴转换：（数据y - 最小y）/（最大y - 最小y）→ 像素y（注意y轴方向相反）qreal pixelY = chartRect.bottom() - ((dataPoint.y() - m_yAxisMin) / (m_yAxisMax - m_yAxisMin)) * chartRect.height();pixelPoints.append(QPointF(pixelX, pixelY));}// 2. 绘制折线（蓝色实线，宽度2像素）QPen linePen;linePen.setColor(Qt::blue);linePen.setWidth(2);painter->setPen(linePen);painter->drawPolyline(pixelPoints.data(), pixelPoints.size());// 3. 绘制数据点（红色圆形，半径3像素）QPen pointPen;pointPen.setColor(Qt::red);painter->setPen(pointPen);painter->setBrush(Qt::red);foreach (auto pixelPoint, pixelPoints) {painter->drawEllipse(pixelPoint, 3, 3);}
}
