OpenCV轻松入门_面向python（第四章色彩空间类型转换）

4.1色彩空间基础

色彩空间类型转换是指，将图像从一个色彩空间转换到另外一个色彩空间。
色彩空间也称为颜色空间、彩色空间、颜色模型、彩色系统、彩色模型、色彩模型等。
例如，在使用OpenCV 处理图像时，可能会在 RGB 色彩空间和 HSV 色彩空间之间进行转换。在进行图像的特征提取、距离计算时，往往先将图像从 RGB 色彩空间处理为灰度色彩空间。

GRAY色彩空间

GRAY（灰度图像）通常指 8 位灰度图，其具有 256 个灰度级，像素值的范围是[0,255]。

当图像由 RGB 色彩空间转换为 GRAY 色彩空间时，
标准的转换方式：

$$Gray=0.299\cdot R+0.587\cdot G+0.114\cdot B$$
简化形式：
$$\text{Gray}=\frac{R+G+B}{3}$$

XYZ色彩空间

XYZ 色彩空间是由 CIE（International Commission on Illumination 定义的，是一种更便于计算的色彩空间，它可以与 RGB 色彩空间相互转换。

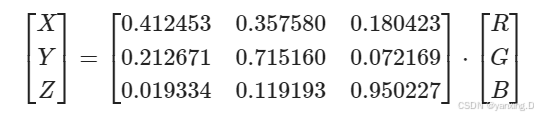

将 RGB 色彩空间转换为 XYZ 色彩空间，其转换形式为：

$$\left[\begin{array}{c}X\\ Y\\ Z\end{array}\right]=\left[\begin{array}{ccc}0.412453& 0.357580& 0.180423\\ 0.212671& 0.715160& 0.072169\\ 0.019334& 0.119193& 0.950227\end{array}\right]\cdot \left[\begin{array}{c}R\\ G\\ B\end{array}\right]$$

将 XYZ 色彩空间转换为 RGB 色彩空间，其转换形式为：

$$\left[\begin{array}{c}R\\ G\\ B\end{array}\right]=\left[\begin{array}{ccc}3.240479& -1.53715& -0.498535\\ -0.969256& 1.875991& 0.041556\\ 0.055648& -0.204043& 1.057311\end{array}\right]\cdot \left[\begin{array}{c}X\\ Y\\ Z\end{array}\right]$$
为什么有负值？：因为RGB色彩空间（如sRGB）的色域（Gamut）无法覆盖所有可见颜色。有些在XYZ空间中存在的颜色，在RGB空间中无法用正值的R、G、B来表示。这些负值在计算过程中是必要的，但在最终显示时，所有RGB分量会被钳制（Clamp） 在0到1（或0到255）的范围内

YCrCb色彩空间

在 YCrCb 色彩空间中，Y 代表光源的亮度，色度信息保存在 Cr 和 Cb 中，其中，Cr 表示红色分量信息，Cb 表示蓝色分量信息。
亮度给出了颜色亮或暗的程度信息，该信息可以通过照明中强度成分的加权和来计算。在RGB 光源中，绿色分量的影响最大，蓝色分量的影响最小。

亮度分量 (Y):
$$Y=0.299\cdot R+0.587\cdot G+0.114\cdot B$$

色度分量 (Cr 和 Cb):
$$\begin{array}{rl}{C}_r& =(R-Y)\times 0.713+delta\\ C_b& =(B-Y)\times 0.564+delta\end{array}$$
式中 delta 的值为：

$$\text{delta}=\{\begin{array}{ll}128,& 8\text{位图像}\\ 32768,& 16\text{位图像}\\ 0.5,& \text{单精度图像}\end{array}$$

从 YCrCb 色彩空间到 RGB 色彩空间的转换公式为：

$$\begin{array}{rl}R& =Y+1.403\cdot (Cr-\text{delta})\\ G& =Y-0.714\cdot (Cr-\text{delta})-0.344\cdot (Cb-\text{delta})\\ B& =Y+1.773\cdot (Cb-\text{delta})\end{array}$$

注意： 式中 delta 的值与上面公式中的 delta 值相同。

HSV色彩空间

RGB 是从硬件的角度提出的颜色模型，在与人眼匹配的过程中可能存在一定的差异，HSV色彩空间是一种面向视觉感知的颜色模型。HSV 色彩空间从心理学和视觉的角度出发，指出人眼的色彩知觉主要包含三要素：色调（Hue，也称为色相）、饱和度 （Saturation）、亮度 （Value），色调指光的颜色，饱和度是指色彩的深浅程度，亮度指人眼感受到的光的明暗程度。

• 色调H：色调与混合光谱中的主要光波长相关，例如“赤橙黄绿青蓝紫”分别表示不同的色调。如果从波长的角度考虑，不同波长的光表现为不同的颜色，实际上它们体现的是色调的差异。
• 饱和度S：指相对纯净度，或一种颜色混合白光的数量。纯谱色是全饱和的，像深红色（红加白）和淡紫色（紫加白）这样的彩色是欠饱和的，饱和度与所加白光的数量成反比。
• 亮度V：反映的是人眼感受到的光的明暗程度，该指标与物体的反射度有关。对于色彩来讲，如果在其中掺入的白色越多，则其亮度越高；如果在其中掺入的黑色越多，则其亮度越低。
  将 RGB 色彩空间转换为 HSV 色彩空间的公式：

值 (Value)：
$$V=\max (R,G,B)$$

饱和度 (Saturation)：
$$S=\{\begin{array}{ll}\frac{V-\min (R,G,B)}{V},& V\ne 0\\ 0,& \text{其他情况}\end{array}$$

色相 (Hue)：
$$H=\{\begin{array}{ll}\frac{60(G-B)}{V-\min (R,G,B)},& V=R\\ 120+\frac{60(B-R)}{V-\min (R,G,B)},& V=G\\ 240+\frac{60(R-G)}{V-\min (R,G,B)},& V=B\end{array}$$

色相修正（处理 $H<0$ 的情况）：
$$H=\{\begin{array}{ll}H+360,& H<0\\ H,& \text{其他情况}\end{array}$$
HSV 色彩空间各分量的取值范围：

$$\begin{array}{rl}S& \in [0,1]\\ V& \in [0,1]\\ H& \in [0,360]\end{array}$$

HLS色彩空间

HLS 色彩空间包含的三要素是色调 H（Hue）、光亮度/明度 L（Lightness）、饱和（Saturation）。
与 HSV 色彩空间类似，只是 HLS 色彩空间用“光亮度/明度 L（lightness）”替换了“亮度 （Value）”。

• 色调：表示人眼所能感知的颜色，在 HLS 模型中，所有的颜色分布在一个平面的色调环上，整个色调环为 360 度的圆心角，不同的角度代表不同的颜色。
• 光亮度/明度：用来控制色彩的明暗变化，它的取值范围也是[0, 1]。我们通过光亮度/明度的大小来衡量有多少光线从物体表面反射出来。光亮度/明度对于眼睛感知颜色很重要，因为当一个具有色彩的物体处于光线太强或者光线太暗的地方时，眼睛是无法准确感知物体颜色的。
• 饱和度：使用[0, 1]的值描述相同色调、相同光亮度/明度下的色彩纯度变化。饱和度的值越大，表示颜色的纯度越高，颜色越鲜艳；反之，饱和度的值越小，色彩的纯度越低，颜色越暗沉。通常用该属性表示颜色的深浅，比如深绿色、浅绿色。

CIEL*a*b*色彩空间

CIEL*a*b*色彩空间是均匀色彩空间模型，它是面向视觉感知的颜色模型。从视觉感知均匀的角度来讲，人所感知到的两种颜色的区别程度，应该与这两种颜色在色彩空间中的距离成正比。在某个色彩空间中，如果人所观察到的两种颜色的区别程度，与这两种颜色在该色彩空间中对应的点之间的欧式距离成正比，则称该色彩空间为均匀色彩空间。
CIEL*a*b* 色彩空间中的 L分量用于表示像素的亮度，取值范围是[0,100]，表示从纯黑到纯白；a*分量表示从红色到绿色的范围，取值范围是[-127,127]；b*分量表示从黄色到蓝色的范围，取值范围是[-127,127]。

RGB 转 CIEL*a*b* 色彩空间

由于 CIEL*a*b* 色彩空间是在 CIE 的 XYZ 色彩空间的基础上发展起来的，在具体处理时，需要先将 RGB 转换为 XYZ 色彩空间，再将其转换到 CIEL*a*b* 色彩空间。

RGB → XYZ 转换：

归一化：

$$X=\frac{X}{X_n},X_n=0.950456$$
$$Z=\frac{Z}{Z_n},Z_n=1.088754$$

XYZ → CIEL*a*b* 转换

计算 L*

$$L=\{\begin{array}{ll}116\cdot Y^{\frac{1}{3}}-16,& Y>0.008856\\ 903.3\cdot Y,& \text{其他情况}\end{array}$$

计算 a* 和 b*

$$a=500\cdot (f(X)-f(Y))+\delta$$
$$b=200\cdot (f(Y)-f(Z))+\delta$$

其中：

$$f(t)=\{\begin{array}{ll}{t}^{\frac{1}{3}},& t>0.008856\\ 7.787t+\frac{16}{116},& \text{其他情况}\end{array}$$

$$\delta =\{\begin{array}{ll}128,& \text{8 位图像}\\ 0,& \text{单精度图像}\end{array}$$
数值范围

$$L\in [0,100]$$
$$a\in [-127,127]$$
$$b\in [-127,127]$$

CIEL*u*v*色彩空间

CIEL*u*v*色彩空间同 CIEL*a*b*色彩空间一样，都是均匀的颜色模型。CIEL*u*v*色彩空间与设备无关，适用于显示器显示和根据加色原理进行组合的场合，该模型中比较强调对红色的表示，即对红色的变化比较敏感，但对蓝色的变化不太敏感。
从 RGB 色彩空间到 XYZ 色彩空间的转换：
$$\left[\begin{array}{c}X\\ Y\\ Z\end{array}\right]=\left[\begin{array}{ccc}0.412453& 0.357580& 0.180423\\ 0.212671& 0.715160& 0.072169\\ 0.019334& 0.119193& 0.950227\end{array}\right]\cdot \left[\begin{array}{c}R\\ G\\ B\end{array}\right]$$

从 XYZ 色彩空间到 CIEL*u*v* 色彩空间的转换:

$$L=\{\begin{array}{ll}116\cdot Y^{\frac{1}{3}}-16,& Y>0.008856\\ 903.3\cdot Y,& \text{其他情况}\end{array}$$

$$u^{\prime }=\frac{4X}{X+15Y+3Z}$$

$$v^{\prime }=\frac{9Y}{X+15Y+3Z}$$

$$u=13\cdot L\cdot (u^{\prime }-u_n),u_n=0.19793943$$

$$v=13\cdot L\cdot (v^{\prime }-v_n),v_n=0.46831096$$
所得结果中各个值的取值范围分别为：

• $L\in [0,100]$
• $u\in [-134,220]$
• $v\in [-140,122]$

Bayer色彩空间

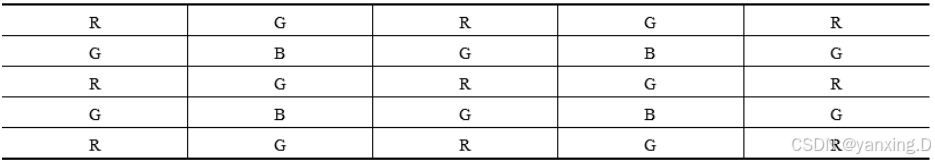

Bayer 色彩空间（Bayer 模型）被广泛地应用在 CCD 和 CMOS 相机中。它能够从单平面 R、G、B 交错表内获取彩色图像。

输出的 RGB 图像的像素点值，是根据当前点的 1 个、2 个或 4 个邻域像素点的相同颜色的像素值获得的。上述模式能够通过移动一个左边的像素或者上方的像素来完成修改。

色彩空间	特点	典型应用场景（具体）
GRAY 灰度	单通道，仅含亮度信息，无颜色	- 人脸检测（Haar、LBP 特征基于灰度） - OCR（字符识别前先转灰度） - 医学影像（X 光片、CT 图像） - 边缘检测（Sobel、Canny 算子常用灰度图）
CIE XYZ	CIE 标准表色系统，线性空间，与设备无关	- 作为 Lab/Luv 等感知均匀色彩空间的中间空间 - 打印机、扫描仪、显示器的 ICC 颜色管理 - 科学测量与颜色匹配（光源光谱分析）
YCrCb	分离亮度与色度，源自视频编码	- 数字电视信号传输（PAL、NTSC、HDTV） - 视频压缩（JPEG 图像压缩、H.264 视频编码） - 基于肤色的人脸检测（Cr-Cb 色度空间分割）
HSV	基于人眼感知：色相(H)、饱和度(S)、明度(V)	- 工业中基于颜色的物体检测（如流水线产品分拣） - 图像分割（检测红灯、绿植、目标衣物颜色） - Photoshop/美图软件的颜色选择器
HLS	与 HSV 类似，用亮度(Lightness)代替明度(Value)	- UI 设计和网页前端配色（HLS 更利于生成色彩渐变） - 亮度增强、图像美化（调整 Lightness 提升清晰度） - 游戏渲染中用于控制光照与颜色效果
CIEL*a*b*	感知均匀色彩空间，设备无关	- ΔE 颜色差异计算（油漆厂、纺织品、印刷行业对比标准色卡） - 照片修图中的色彩校正（如 Lightroom） - 食品工业检测（检测水果成熟度、咖啡烘焙程度）
CIEL*u*v*	与 CIEL*a*b* 类似，更适合显示器色彩计算	- 显示器/投影仪色彩校准（Display Calibration） - 光源一致性检测（确保 LED 灯、汽车车灯颜色一致） - 航空航天、军工中对夜视显示设备的色彩测试
Bayer	原始图像传感器格式，每像素仅记录 R/G/B 一种颜色	- 数码相机/单反相机 RAW 图像存储 - 手机摄像头传感器数据获取 - 工业相机（零件检测、自动化视觉） - 天文摄影（天文望远镜拍摄 RAW，后期 Demosaicing 处理）

4.2类型转换函数

在 OpenCV 内，我们使用 cv2.cvtColor()函数实现色彩空间的变换。该函数能够实现多个色彩空间之间的转换。其语法格式为：
dst = cv2.cvtColor( src, code [, dstCn] )

• dst 表示输出图像，与原始输入图像具有同样的数据类型和深度。
• src 表示原始输入图像。可以是 8 位无符号图像、16 位无符号图像，或者单精度浮点数等。
• code 是色彩空间转换码。
• dstCn 是目标图像的通道数。如果参数为默认的 0，则通道数自动通过原始输入图像和code 得到。

4.3类型转换实例

通过数组观察转换效果

通过函数 cv2.cvtColor()对图像 img 进行色彩空间的转换，并使用公式计算的方式对其中的像素点进行计算。

import cv2
import numpy as np
img = np.random.randint(0,256,size=[2,4,3],dtype=np.uint8)
rst = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
print("img = \n",img)
print("rst = \n",rst)
print("像素点(1,0)直接计算得到的值=",
img[1,0,0]*0.114+img[1,0,1]*0.587+img[1,0,2]*0.299)
print("像素点(1,0)使用公式 cv2.cvtColor()转换值=",rst[1,0])

将灰度图像转换为 BGR 图像。

import cv2
import numpy as np
img = np.random.randint(0,256,size=[2,4],dtype=np.uint8)
rst = cv2.cvtColor(img,cv2.COLOR_GRAY2BGR)
print("img=\n",img)
print("rst=\n",rst)

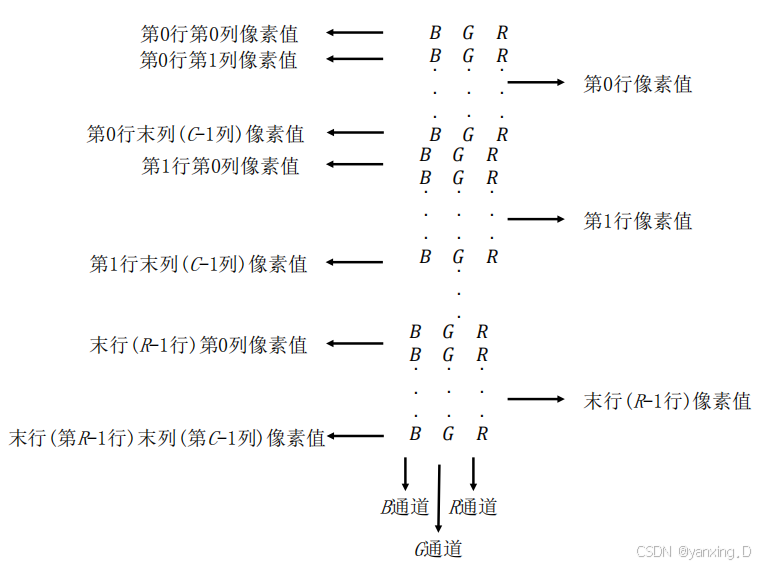

将图像在 BGR 和 RGB 模式之间相互转换。

import cv2
import numpy as np
img = np.random.randint(0,256,size = [2,4,3],dtype=np.uint8)
rgb=cv2.cvtColor(img,cv2.COLOR_BGR2RGB)
bgr=cv2.cvtColor(rgb,cv2.COLOR_RGB2BGR)
print("img=\n",img)
print("rgb=\n",rgb)
print("bgr=\n",bgr)

图像处理实例

将图像在 BGR 模式和灰度图像之间相互转换。

import cv2
lena=cv2.imread("lena.jpg")
gray=cv2.cvtColor(lena,cv2.COLOR_BGR2GRAY)
rgb=cv2.cvtColor(gray,cv2.COLOR_GRAY2BGR)
#==========打印 shape============print("lena.shape=",lena.shape)
print("gray.shape=",gray.shape)
print("rgb.shape=",rgb.shape)
#==========显示效果============
cv2.imshow("lena",lena)
cv2.imshow("gray",gray)
cv2.imshow("rgb",rgb)
cv2.waitKey()
cv2.destroyAllWindows()

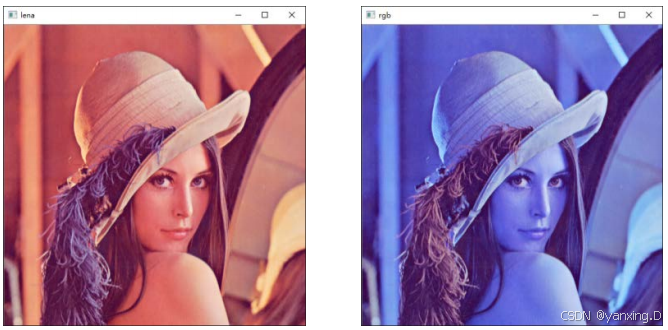

将图像从 BGR 模式转换为 RGB 模式。

import cv2
lena  = cv2.imread("D:\openCV\lena.jpg")
rgb = cv2.cvtColor(lena,cv2.COLOR_BGR2RGB)
cv2.imshow("lena",lena)
cv2.imshow("rgb",rgb)
cv2.waitKey()
cv2.destroyAllWindows()

4.4 alpha通道

在 RGB 色彩空间三个通道的基础上，还可以加上一个 A 通道，也叫 alpha通道，表示透明度。<这种 4 个通道的色彩空间被称为 RGBA 色彩空间，PNG 图像是一种典型的 4 通道图像。>alpha 通道的赋值范围是$[0,1]$，或者$[0,255]$，表示从透明到不透明。

分析alpha通道的值

import cv2
import numpy as np
img = np.random.randint(0,256,size = [2,3,3],dtype = np.uint8)
bgra = cv2.cvtColor(img,cv2.COLOR_BGR2BGRA)
print("img= \n",img)
print("bgra= \n",bgra)
b,g,r,a=cv2.split(bgra)
print("a=\n",a)
a[:,:]=125
bgra=cv2.merge([b,g,r,a])
print("bgra=\n",bgra)

处理图像的alpha通道

import cv2
img = cv2.imread("lena.jpg")
bgra = cv2.cvtColor(img,cv2.COLOR_BGR2BGRA)
b,g,r,a = cv2.split(bgra)
a[:,:]=125
bgra125=cv2.merge([b,g,r,a])
a[:,:]=0
bgra0=cv2.merge([b,g,r,a])
cv2.imshow("img",img)
cv2.imshow("bgra",bgra)
cv2.imshow("bgra125",bgra125)
cv2.imshow("bgra0",bgra0)
cv2.waitKey()
cv2.destroyAllWindows()
cv2.imwrite("bgra.png",bgra)
cv2.imwrite("bgra125.png",bgra125)
cv2.imwrite("bgra0.png",bgra0)

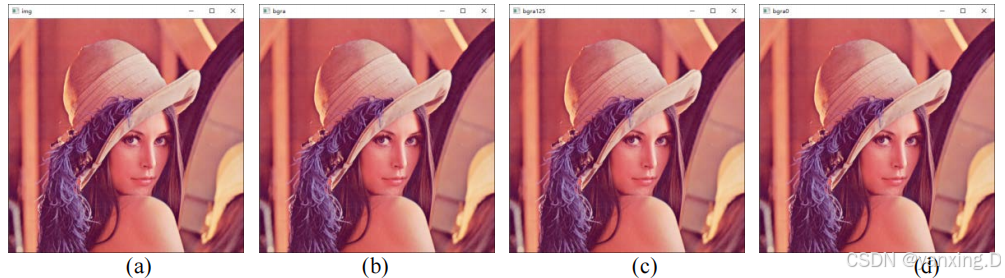

• 图(a)是原始图像 lena。
• 图(b)是由原始图像 lena 通过色彩空间转换得到的图像 bgra，该图像内 alpha 通道的值是默认值 255。
• 图©是将图像 bgra 中 alpha 通道值设置为 0 得到的。
• 图(d)是将图像 bgra 中 alpha 通道值设置为 125 得到的。

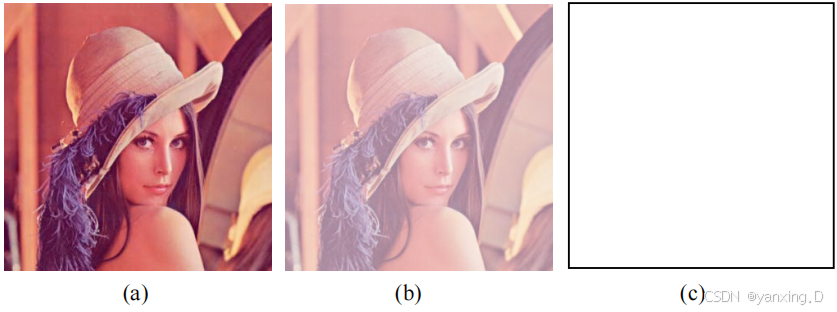

• 图(a)是保存的图像 bgra，该图像由原始图像 lena 通过色彩空间转换得到，该图像内 alpha通道的值是默认值 255。
• 图(b)是保存的图像 bgra125，该图像是将图像 bgra 中 alpha 通道值设置为 125 得到的。
• 图©是保存的图像 bgra0，该图像是将图像 bgra 中 alpha 通道值设置为 0 得到的。需要注意，在图像 bgra0 处于预览模式时，看起来可能是一幅黑色的图像，将其打开后就会看到它实际上是纯色透明的。
