OpenCV 实战：图像模板匹配与旋转处理实现教程

目录

一、功能概述：代码能做什么？

二、环境准备：先搭好运行基础

1. 安装 Python

2. 安装 OpenCV 库

3. 准备图像文件

三、代码逐段解析：从基础到核心

1. 导入 OpenCV 库

2. 读取图像文件

3. 模板图像旋转：处理多角度匹配

4. 获取模板尺寸：为标记匹配区域做准备

5. 模板匹配：核心算法执行

函数参数解析：

返回值res：

6. 提取最优匹配位置

7. 绘制匹配框并保存结果

8. 显示结果并释放资源

四、关键优化：让匹配更精准、更通用

1. 遍历所有旋转角度的模板

2. 设定相似度阈值，过滤误检

3. 处理灰度图像，提高效率

五、常见问题与解决方案

六、总结与拓展

拓展学习方向：

---

在计算机视觉领域，模板匹配是一项基础且实用的技术，它能够在一幅大图像中快速定位与模板图像相似的区域。本文将基于一段完整的 OpenCV 代码，详细讲解如何实现带旋转处理的模板匹配，帮助新手快速掌握核心思路与实操技巧。

一、功能概述：代码能做什么？

先明确这段代码的核心作用：

1. 读取原始图像（image.jpg）和模板图像（template.jpg）；

1. 将模板图像顺时针旋转 3 次（每次 90°），得到 0°、90°、180°、270° 四种角度的模板；

1. 以旋转 270° 的模板为例，在原始图像中匹配相似区域；

1. 用红色矩形框标记匹配到的区域，保存结果并显示窗口；

1. 支持按任意键关闭窗口，释放资源。

二、环境准备：先搭好运行基础

在执行代码前，需要确保你的开发环境已配置好相关依赖，步骤如下：

1. 安装 Python

推荐使用 Python 3.7~3.11 版本（OpenCV 对新版本 Python 兼容性更稳定），可从Python 官网下载安装，记得勾选 “Add Python to PATH”。

2. 安装 OpenCV 库

打开命令行（Windows 用 CMD 或 PowerShell，Mac/Linux 用终端），执行以下命令：

pip install opencv-python # 核心库，约80MB# 若需要额外功能（如视频处理），可安装完整版：pip install opencv-contrib-python

3. 准备图像文件

将原始图像命名为image.jpg、模板图像命名为template.jpg，并与你的 Python 代码文件放在同一文件夹中（避免路径错误）。

• 建议原始图像尺寸大于模板图像（否则无法匹配）；

• 模板图像尽量选择 “特征明显” 的区域（如特定 logo、物体边缘），减少干扰。

三、代码逐段解析：从基础到核心

接下来逐行拆解代码，理解每一步的作用和背后的逻辑。

1. 导入 OpenCV 库

import cv2

这是所有 OpenCV 代码的起点，cv2是 OpenCV 在 Python 中的库名，导入后才能调用其提供的图像读取、旋转、匹配等函数。

2. 读取图像文件

image = cv2.imread('image.jpg')template = cv2.imread('template.jpg')
cv2.imshow('template',template)
cv2.waitKey(0)

• cv2.imread(path)：核心函数，用于读取图像文件，返回numpy.ndarray类型的图像矩阵（像素值存储在矩阵中）。

• 注意：OpenCV 读取图像时，默认以BGR 格式（蓝、绿、红）存储，而 Python 其他图像库（如 PIL）通常用 RGB 格式，若后续需跨库处理需注意格式转换。

• 常见问题：若变量为None，说明图像读取失败，需检查文件路径是否正确、文件是否损坏（如后缀名是否真为.jpg）。

3. 模板图像旋转：处理多角度匹配

template_90_1 = cv2.rotate(template, cv2.ROTATE_90_CLOCKWISE) # 顺时针旋转90°template_90_2 = cv2.rotate(template_90_1, cv2.ROTATE_90_CLOCKWISE) # 再转90°（共180°）template_90_3 = cv2.rotate(template_90_2, cv2.ROTATE_90_CLOCKWISE) # 再转90°（共270°）

• cv2.rotate(src, rotateCode)：专门用于图像旋转的函数，无需手动计算旋转矩阵，简洁高效。

• 旋转参数说明：

• • cv2.ROTATE_90_CLOCKWISE：顺时针旋转 90°；

• • cv2.ROTATE_90_COUNTERCLOCKWISE：逆时针旋转 90°；

• • cv2.ROTATE_180：直接旋转 180°（等价于两次顺时针 90°）。

• 为什么要旋转模板？

实际场景中，模板可能在原始图像中呈现不同角度（如 logo 倾斜），仅用原始模板会匹配失败，因此需要生成多角度模板覆盖更多情况。

4. 获取模板尺寸：为标记匹配区域做准备

h, w = template_90_3.shape[:2]

• image.shape：返回图像的尺寸信息，格式为(高度, 宽度, 通道数)（如(480, 640, 3)表示 480 行、640 列的 3 通道彩色图）。

• shape[:2]：取前两个值（高度h和宽度w），因为后续绘制矩形需要知道模板的大小 —— 匹配区域的 “左上角坐标” 加上模板的 “宽高”，才能得到 “右下角坐标”。

5. 模板匹配：核心算法执行

res = cv2.matchTemplate(image, template_90_3, cv2.TM_CCORR_NORMED)

这是整个代码的核心步骤，负责在原始图像中搜索与模板最相似的区域。

函数参数解析：

• image：原始图像（需大于模板图像）；

• template_90_3：待匹配的模板图像（此处用旋转 270° 的模板）；

• cv2.TM_CCORR_NORMED：匹配算法类型（归一化相关系数匹配），常用算法对比见下表：

算法类型	特点	适用场景
cv2.TM_SQDIFF	平方差匹配，值越小越相似	无噪声、高相似度场景
cv2.TM_CCORR	相关匹配，值越大越相似	亮度一致的场景
cv2.TM_CCORR_NORMED	归一化相关匹配，值越接近 1 越相似	亮度变化大的场景（推荐）
cv2.TM_CCOEFF	相关系数匹配，值越接近 1 越相似	整体对比度差异大的场景

返回值res：

res是一个 “匹配结果矩阵”，其尺寸为(image_h - template_h + 1, image_w - template_w + 1)，每个元素代表 “以该点为左上角时，模板与原始图像区域的相似度”。

6. 提取最优匹配位置

min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)top_left = max_locbottom_right = (top_left[0] + w, top_left[1] + h)

• cv2.minMaxLoc(res)：从匹配结果矩阵res中提取 4 个关键值：

• • min_val：最小相似度值；

• • max_val：最大相似度值（对TM_CCORR_NORMED算法，越接近 1 越好）；

• • min_loc：最小相似度对应的坐标（左上角）；

• • max_loc：最大相似度对应的坐标（左上角）。

• 因为用了TM_CCORR_NORMED算法（值越大越相似），所以取max_loc作为匹配区域的 “左上角坐标”；

• 右下角坐标 = 左上角坐标 + 模板宽高（w和h），这样就能确定矩形框的范围。

7. 绘制匹配框并保存结果

image_tem = cv2.rectangle(image, top_left, bottom_right, (0, 0, 255), thickness=2)cv2.imwrite('result.png', image_tem)

• cv2.rectangle(img, pt1, pt2, color, thickness)：在图像上绘制矩形框：

• • img：要绘制的图像（此处直接修改原始图像，也可先复制避免破坏原图）；

• • pt1：矩形左上角坐标（top_left）；

• • pt2：矩形右下角坐标（bottom_right）；

• • color：矩形颜色（BGR 格式，(0,0,255)表示红色）；

• • thickness：矩形线条粗细（-1表示填充矩形）。

• cv2.imwrite(path, img)：将处理后的图像保存到指定路径（此处保存为result.png，支持jpg/png等格式）。

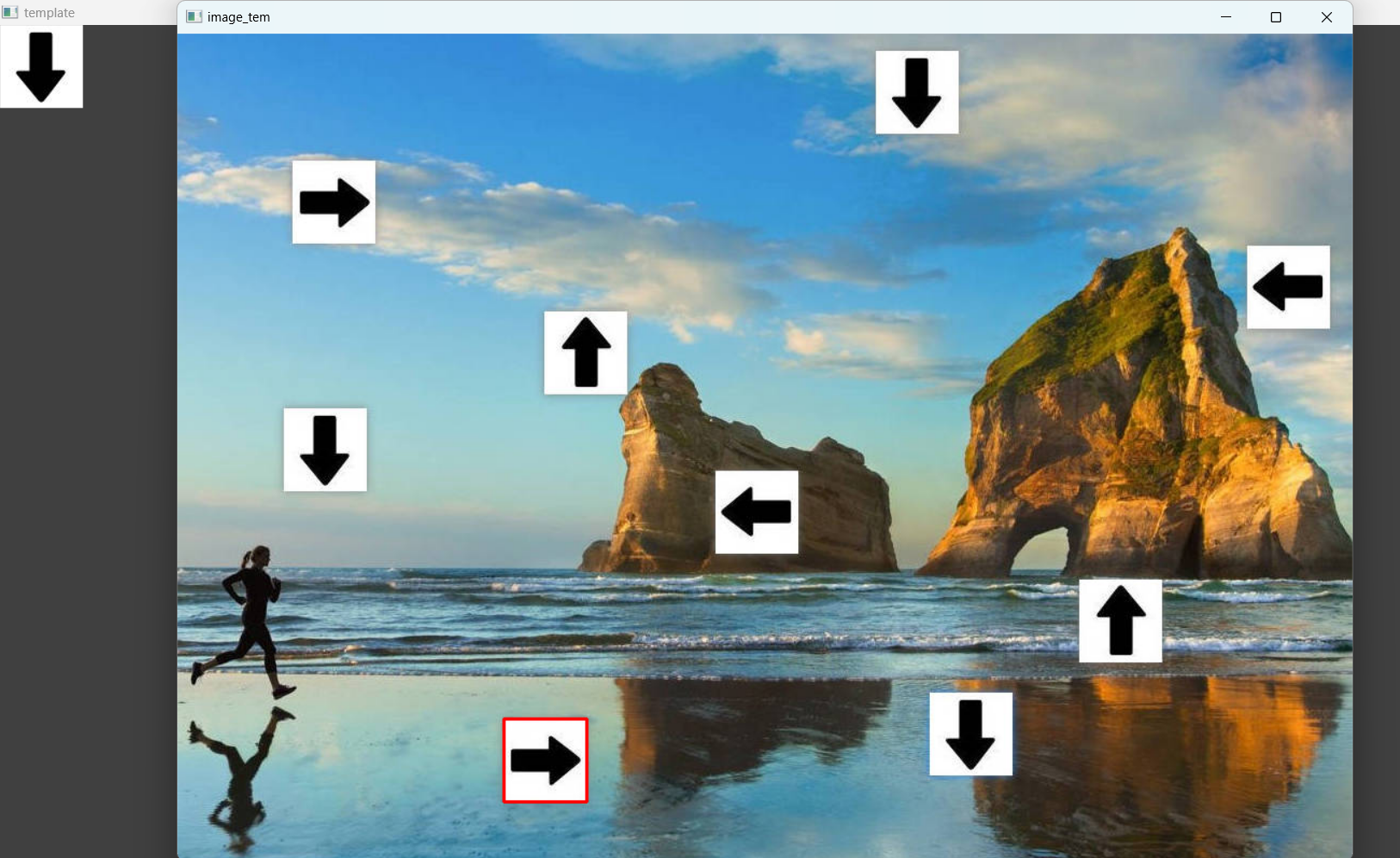

8. 显示结果并释放资源

cv2.imshow('image_tem', image_tem)cv2.waitKey(0)cv2.destroyAllWindows()

• cv2.imshow(window_name, img)：创建一个窗口，显示指定图像（窗口名image_tem，图像image_tem）；

• cv2.waitKey(0)：等待用户按键，0表示 “无限等待”（直到按任意键），若传入数字（如1000）表示等待 1000 毫秒后自动关闭；

• cv2.destroyAllWindows()：关闭所有 OpenCV 创建的窗口，释放内存资源（避免程序退出后窗口残留）。

四、关键优化：让匹配更精准、更通用

原始代码仅用了 270° 的模板进行匹配，实际应用中可能存在漏检或误检，以下是几个重要优化方向：

1. 遍历所有旋转角度的模板

若要匹配任意角度的模板，可循环遍历 4 个旋转角度（0°、90°、180°、270°），并记录每个模板的最优匹配结果：

# 定义所有旋转模板（包含原始模板）templates = [template, # 0°（原始）cv2.rotate(template, cv2.ROTATE_90_CLOCKWISE), # 90°cv2.rotate(template, cv2.ROTATE_180), # 180°cv2.rotate(template, cv2.ROTATE_90_COUNTERCLOCKWISE) # 270°]best_val = 0 # 记录最大相似度best_rect = None # 记录最优匹配矩形for temp in templates:h, w = temp.shape[:2]res = cv2.matchTemplate(image, temp, cv2.TM_CCORR_NORMED)_, max_val, _, max_loc = cv2.minMaxLoc(res)# 保留相似度最高的匹配if max_val > best_val:best_val = max_valtop_left = max_locbest_rect = (top_left[0], top_left[1], top_left[0]+w, top_left[1]+h)# 绘制最优匹配框if best_rect:cv2.rectangle(image, (best_rect[0], best_rect[1]), (best_rect[2], best_rect[3]), (0,0,255), 2)

2. 设定相似度阈值，过滤误检

若原始图像中没有与模板相似的区域，代码仍会标记 “相对最像” 的区域（导致误检），可通过设定阈值解决：

threshold = 0.8 # 相似度阈值（根据实际场景调整，0~1之间）if max_val > threshold:# 绘制矩形框（匹配成功）cv2.rectangle(image, top_left, bottom_right, (0,0,255), 2)else:print("未找到匹配区域（相似度：{:.2f} < 阈值：{:.2f}）".format(max_val, threshold))

3. 处理灰度图像，提高效率

彩色图像有 3 个通道，匹配时计算量较大，可将图像转为灰度图减少计算：

# 转为灰度图image_gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)template_gray = cv2.cvtColor(template, cv2.COLOR_BGR2GRAY)# 后续匹配用灰度图res = cv2.matchTemplate(image_gray, template_gray, cv2.TM_CCORR_NORMED)

五、常见问题与解决方案

在实际运行代码时，可能会遇到以下问题，这里提供对应的解决思路：

问题现象	可能原因	解决方案
图像读取后为None	路径错误、文件损坏、后缀名错误	1. 用绝对路径（如C:/images/image.jpg）；2. 检查文件是否能正常打开；3. 确认后缀名与实际格式一致（如.jpeg≠.jpg）
匹配结果矩阵res为空	原始图像尺寸小于模板图像	更换更大的原始图像，或缩小模板图像
标记的矩形框位置偏移	模板旋转后尺寸获取错误，或算法选择不当	1. 确保旋转后重新获取h, w（如h, w = temp.shape[:2]）；2. 换用TM_CCOEFF_NORMED算法尝试
窗口闪退	缺少cv2.waitKey(0)或cv2.destroyAllWindows()	确保两行代码都存在，且waitKey(0)在imshow之后

六、总结与拓展

本文通过一段完整代码，讲解了 OpenCV 模板匹配的核心流程，包括图像读取、旋转处理、匹配算法、结果可视化等关键步骤，并提供了优化方向和问题解决方案。

拓展学习方向：

1. 多尺度模板匹配：若模板在原始图像中大小不确定（如远处的物体更小），可缩放模板生成多尺度版本，再进行匹配；

1. 非刚性模板匹配：对于形变的模板（如弯曲的文字），可学习cv2.findTransformECC等进阶函数；

1. 结合深度学习：对于复杂场景（如遮挡、模糊），可使用 YOLO、SSD 等目标检测模型，精度远超传统模板匹配。
