微风PLC编程软件下载（C4G02_Develop）

WindPLC，是佛山市微风科技有限公司独立自主研发的全国产PLC模块。这是一款完全自主开发的PLC，配套逻辑门图形化编程软件，从软件到硬件全面实现国产化，让工业控制编程像搭积木一样简单直观，极大降低了自动化技术的入门和应用门槛。

接下来演示如何下载其配套逻辑门图形化编程软件（C4G02_Develop）。

一、C4G02_Develop下载

1.进入微风科技官网：http://www.windiiot.com/product.html

2.在产品中心，点击“C4系列”（简易PLC属于该公司的C4系列）

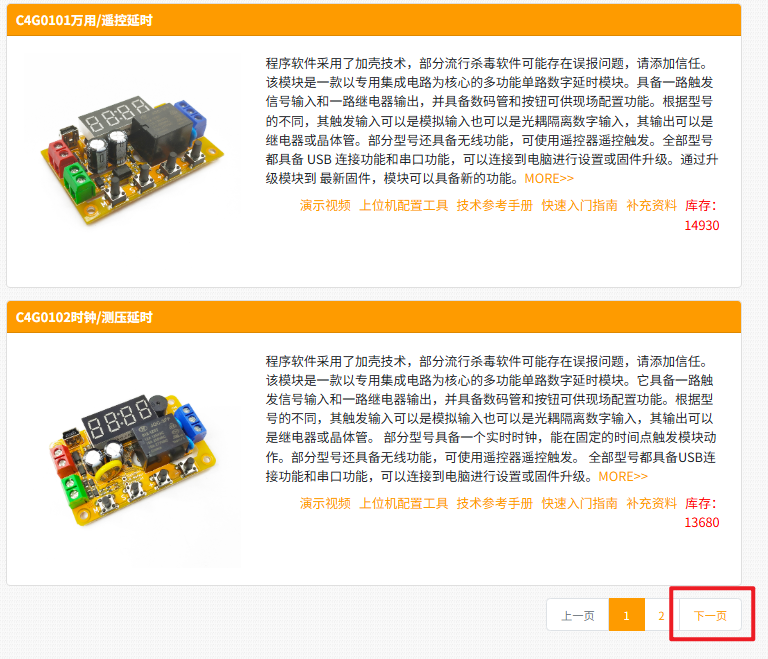

3.下拉页面，点击“下一页”

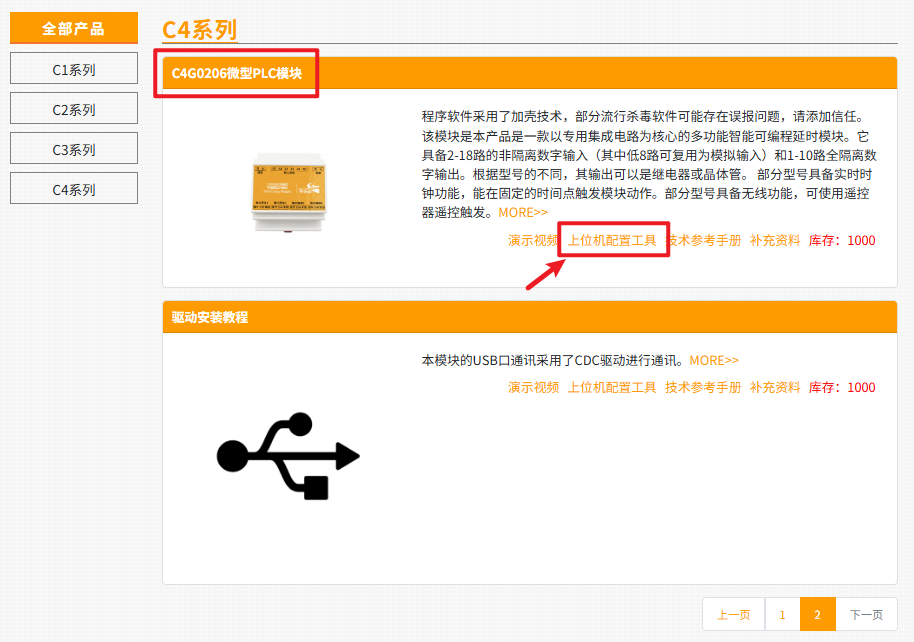

4.找到“C4G0206微型PLC模块”，点击“上位机配置工具”进行下载

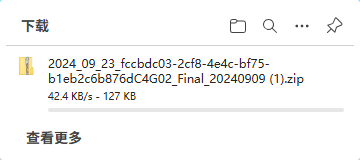

5.等待下载

6.下载完成后，是一个压缩包，可将其解压到任意路径，软件属于免安装，解压后即可用

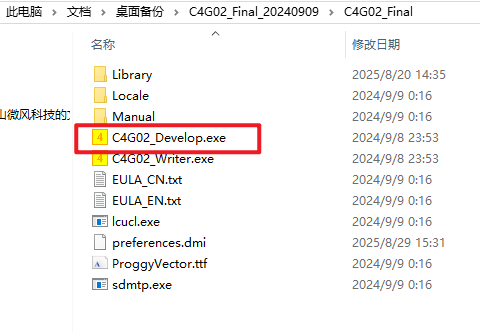

7.这里将其解压到如下路径，双击打开“C4G02_Develop.exe”

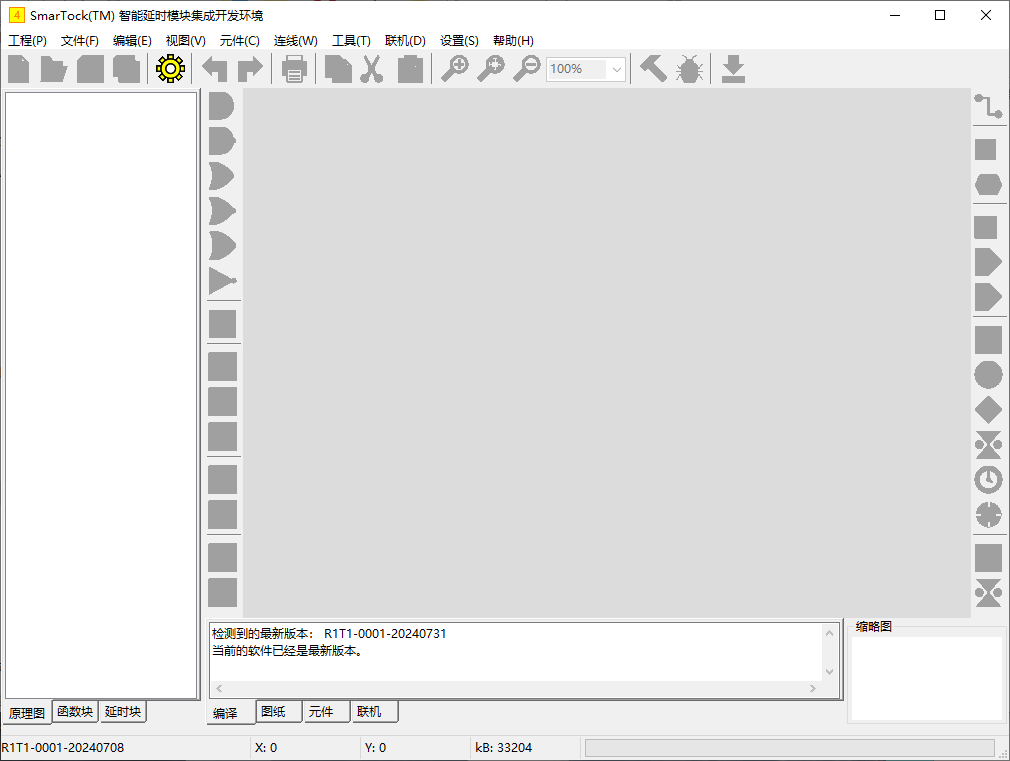

8.编程主界面，至此编程软件下载完成

二、新建工程及简单制图

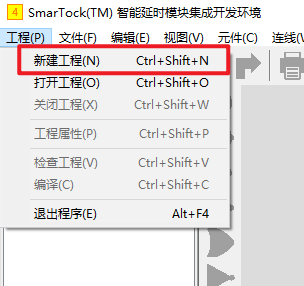

1.点击左上角“工程”，接着点击“新建工程”

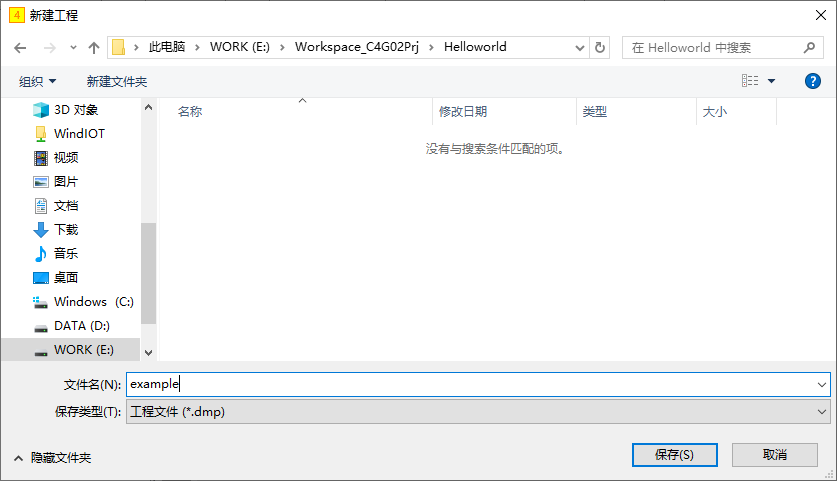

2.选择工程路径，并给工程文件命名，这里命名为“example”，点击“保存”

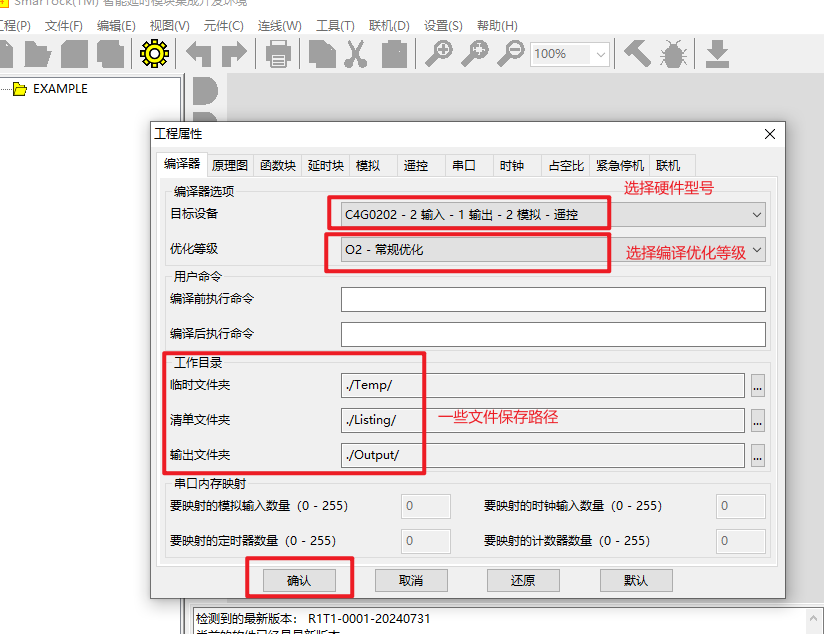

3.在软件“工程属性”弹出框中，可以选择一些基础配置，这里仅作演示，所以都保持默认即可。点击“确认”

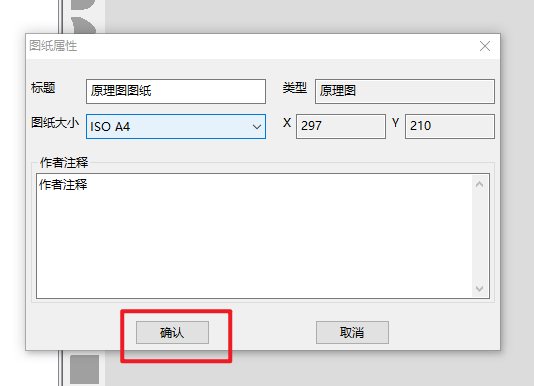

4.在软件“图纸属性”弹出框中，可以输入一些该工程图纸的备注信息，点击“确认”

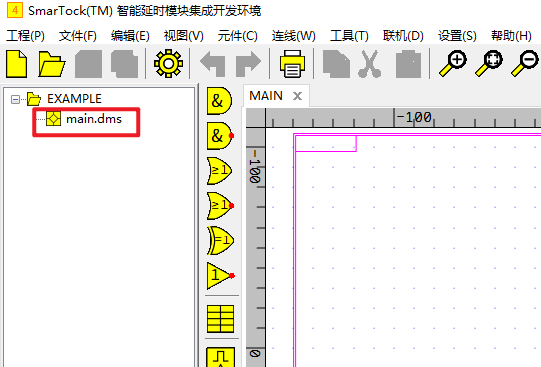

5.默认创建了一个“main.dms”的工程图纸

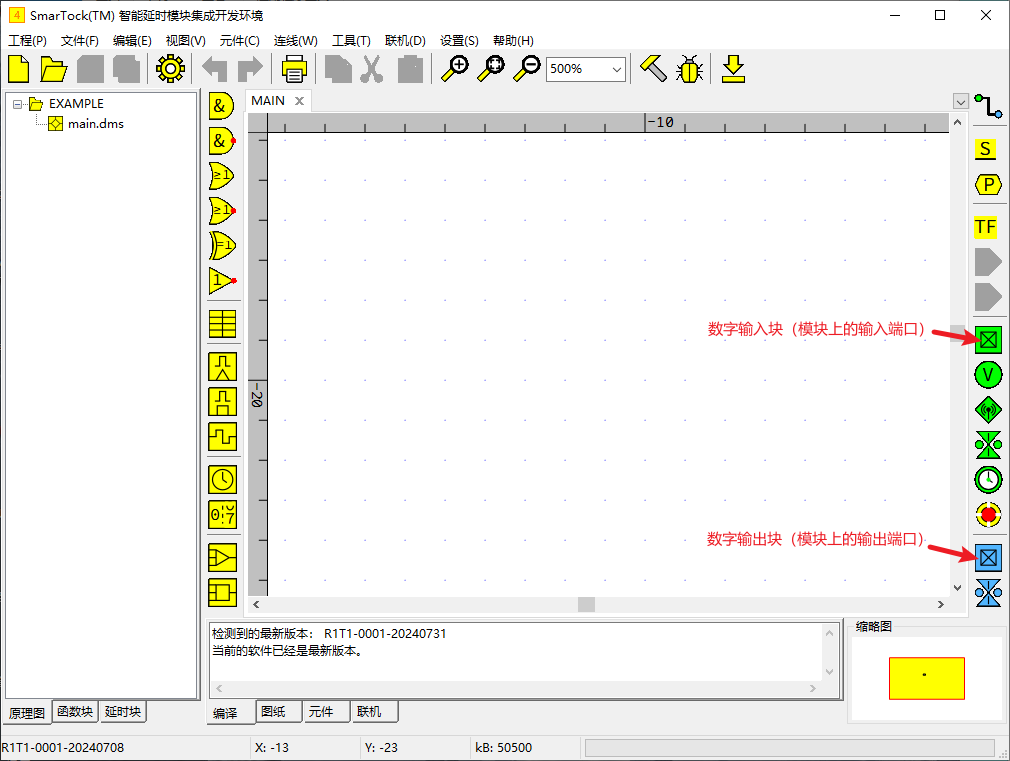

6.拖拽一些输入输出图标，并将它们连接起来

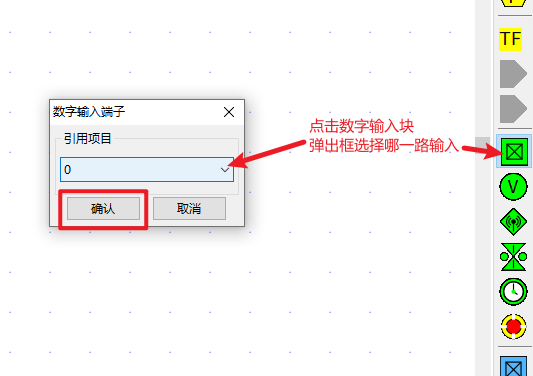

7.点击数字输入块，在弹出框中选择具体的哪一路输入端口，点击“确定”

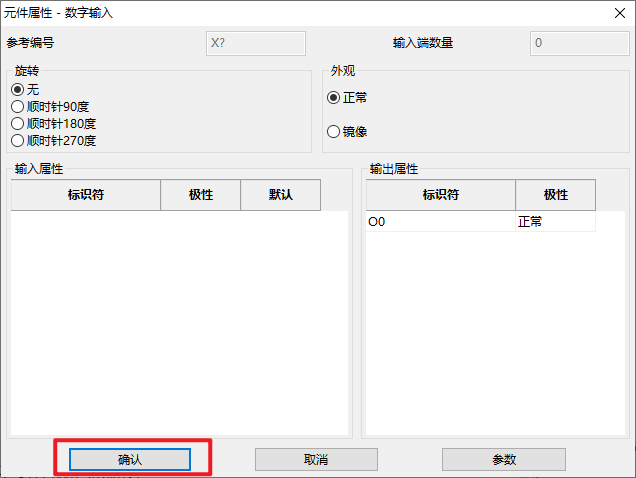

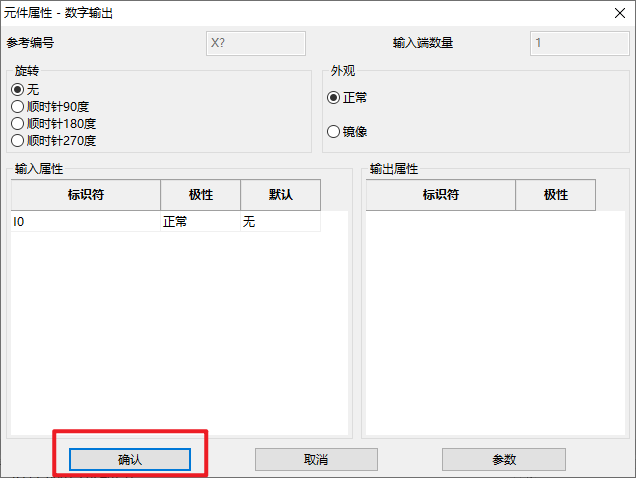

8.元件属性保持默认，点击“确认”

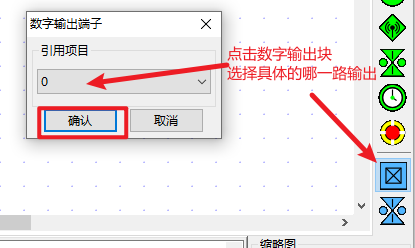

9.数字输出同理，点击数字输出块，在弹出框中选择具体的哪一路输出端口，点击“确定”

10.同理，元件属性保持默认，点击“确认”

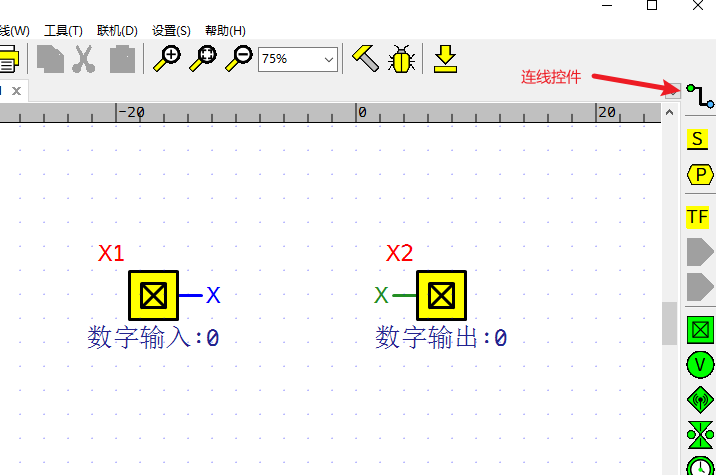

11.点击右上角“导线”控件，将输入0和输出0相连接

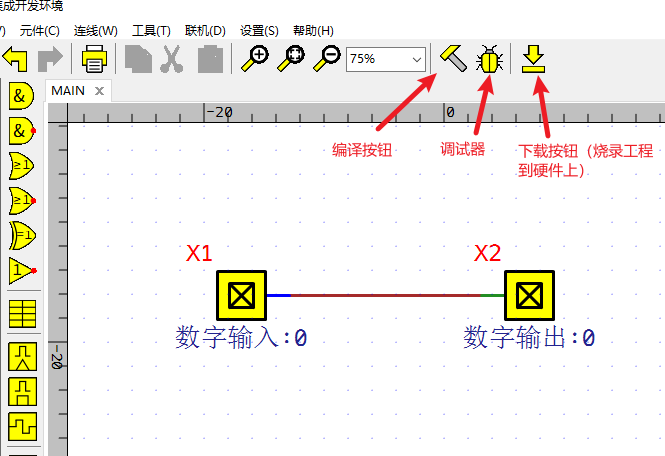

12.连线完成，需要对工程进行编译、调试（软件模拟调试器）、下载（将工程图烧录到硬件上）

三、工程编译调试下载

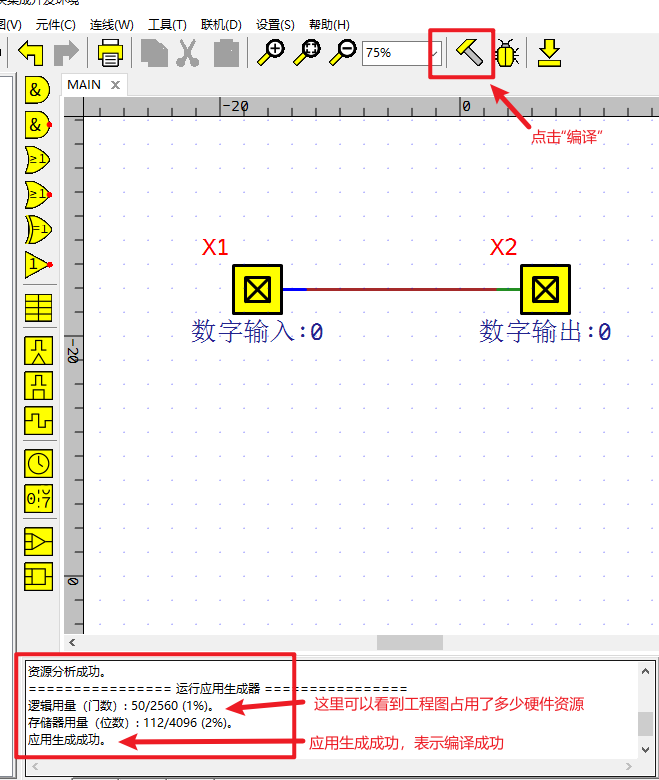

1.首先，点击“编译”。编译成功可以看到下方日志栏提示“应用生成成功”，且能够查询到工程图占用了多少硬件内存资源

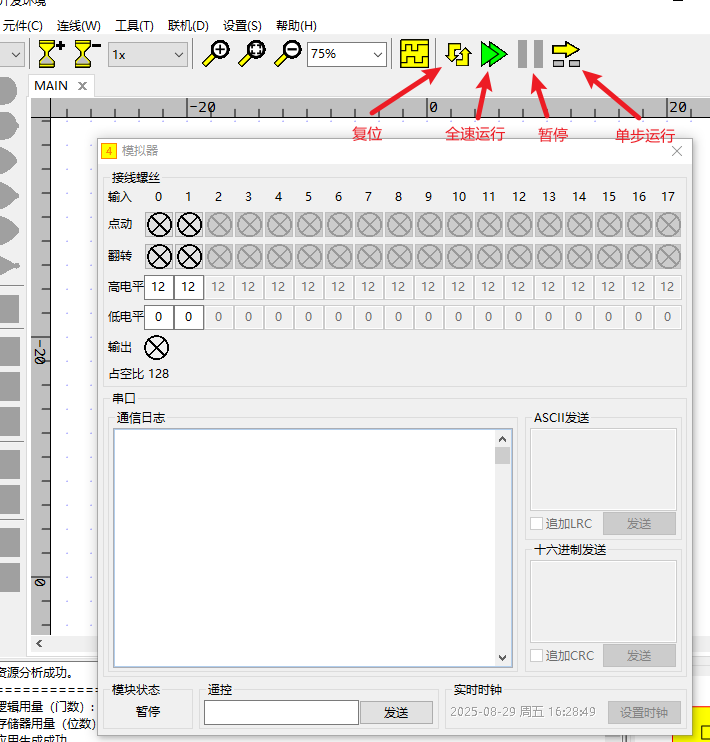

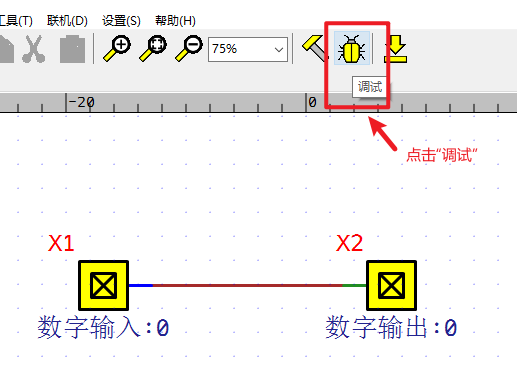

2.点击“调试”，唤出调试器，调试器可以模拟工程图应用到硬件上的效果

3.调试过程中，有多种功能可以配合测试，这里选择“全速运行”

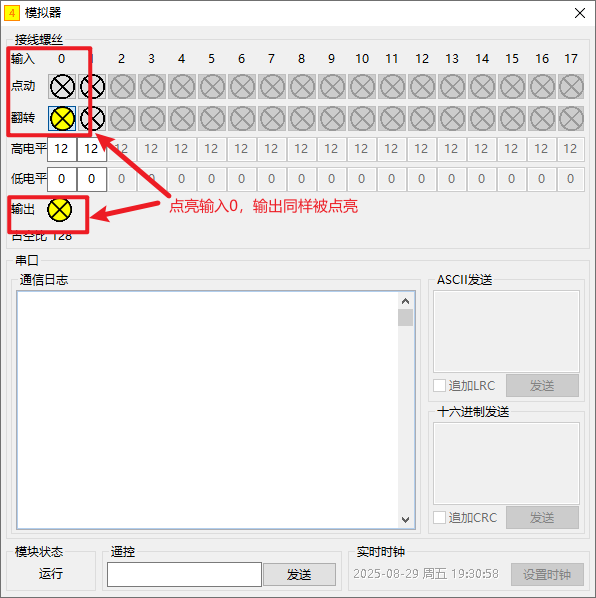

4.全速运行后，点击“输入0”，将其置为“高电平”（工程图输入0和输出0直接相连，所以输入0的状态应该会映射到输出0上）

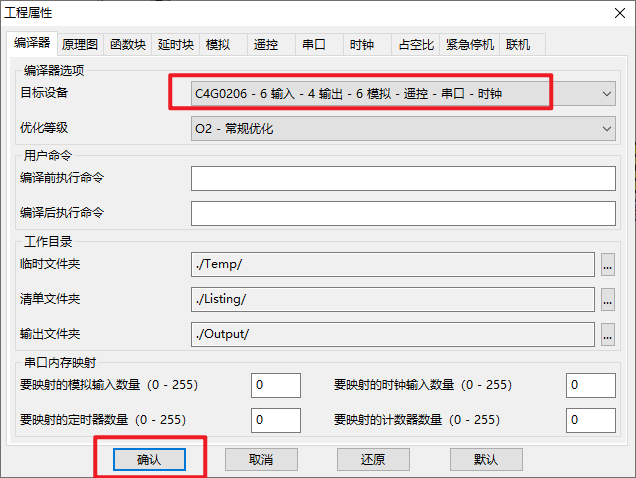

5.调试结束，将工程下载至硬件模块上（这里硬件使用了C4G0206型号，需要将工程属性设备调整一致）

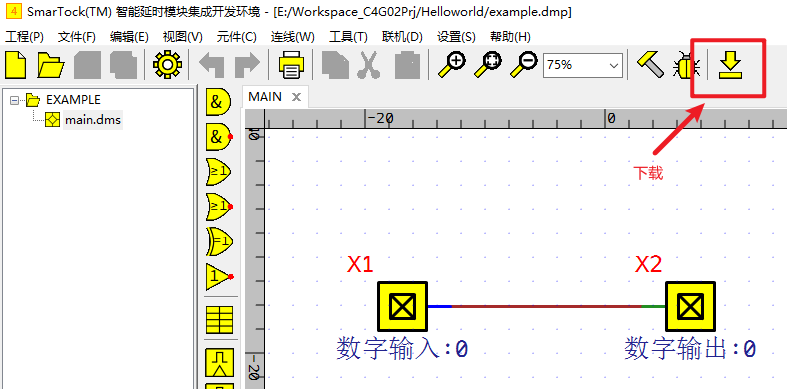

6.模块供电，并插上USB线（USB-Mini）。点击“下载”烧录工程图到硬件模块上（如果更改了目标设备，需重新编译）

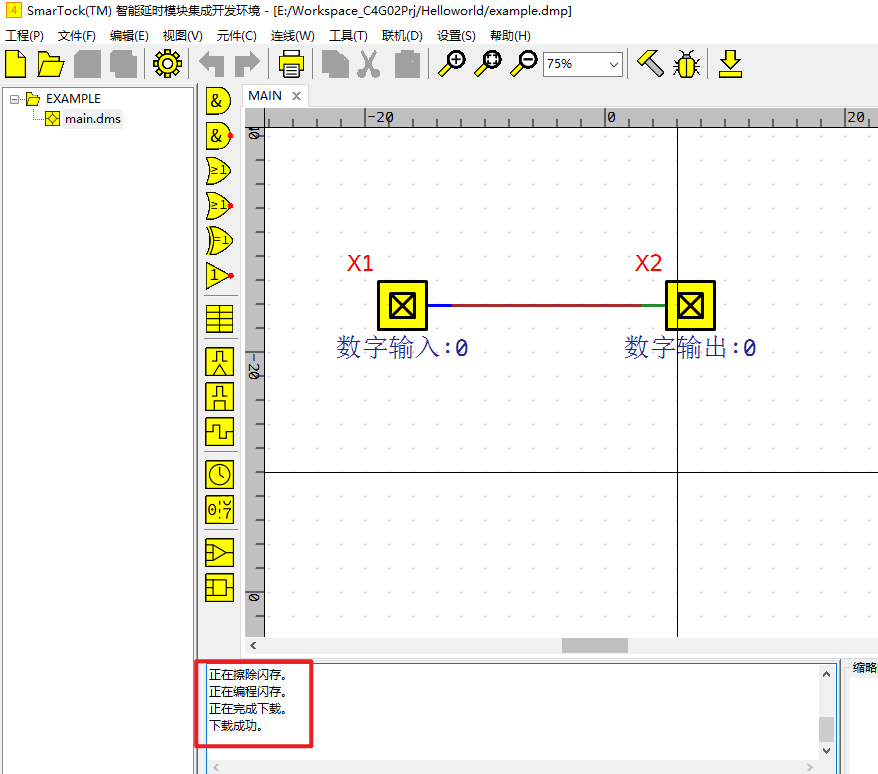

7.日志栏显示下载成功

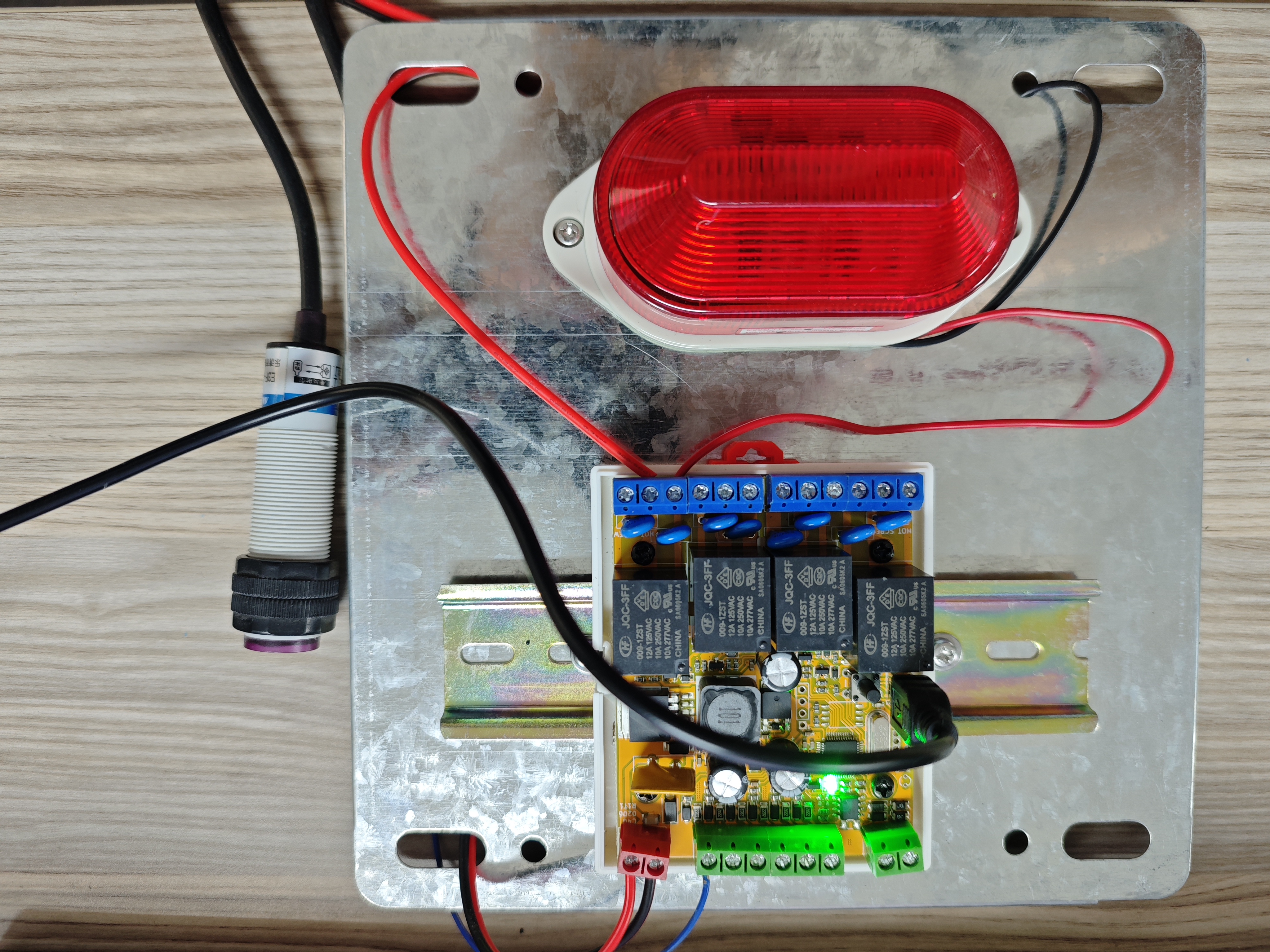

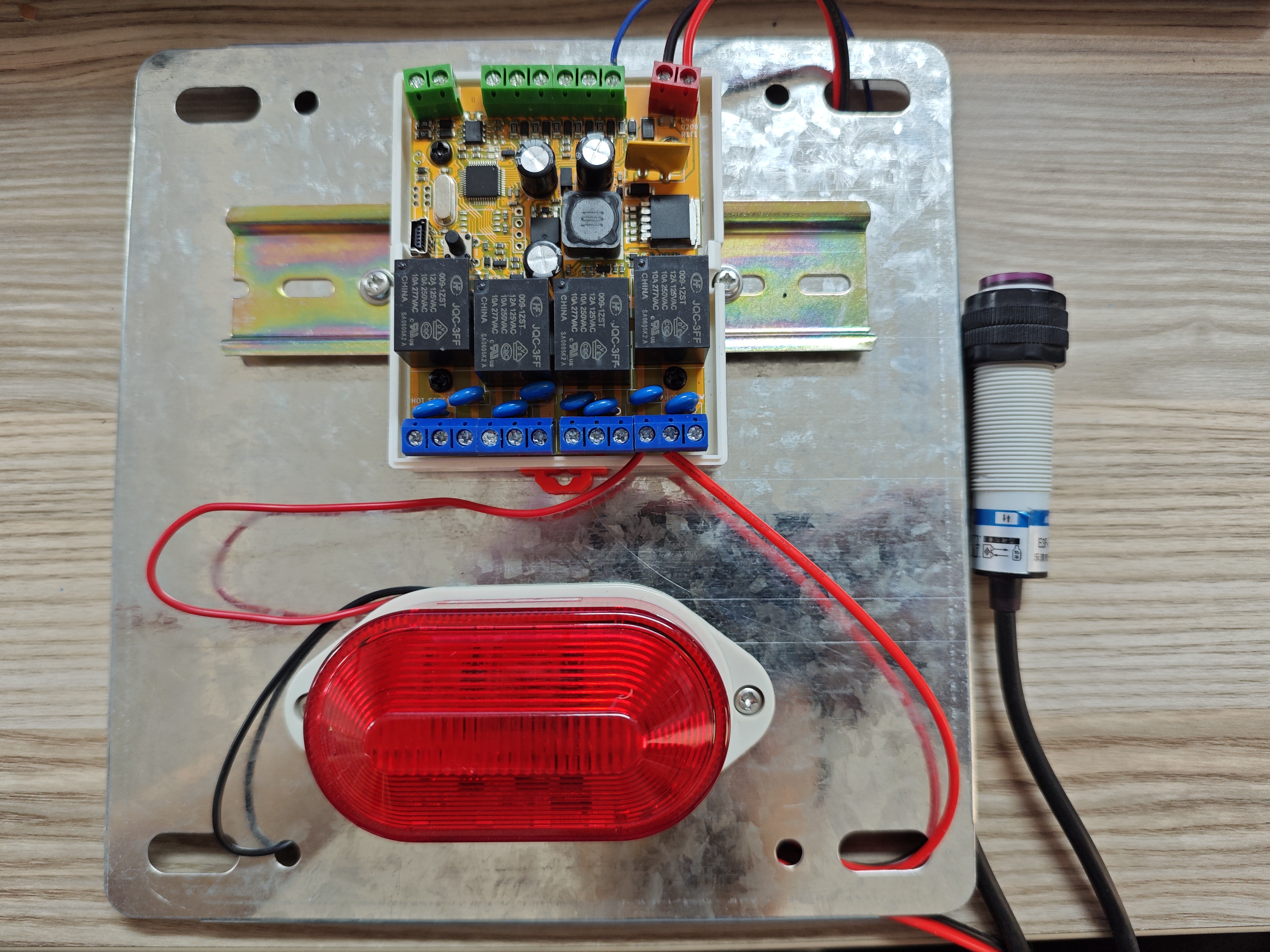

8.演示测试，这里输入接入一个PNP常开型光电开关，输出接入一个报警灯

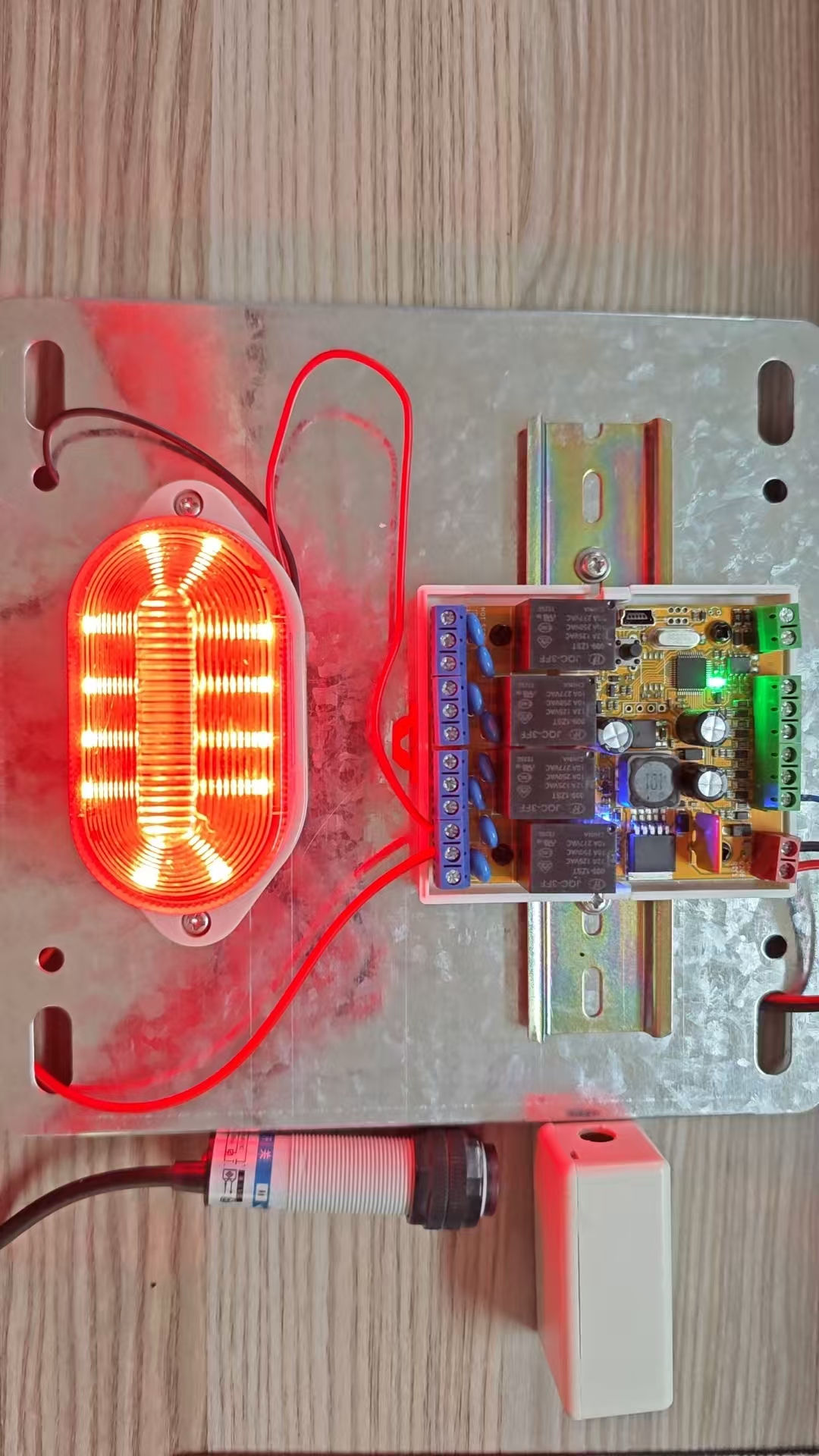

• 无遮挡物，报警灯熄灭状态

• 检测到遮挡物，报警灯报警

结语

至此编程软件的下载、工程图编译调试烧录介绍完毕。下一节将开始学习基础的逻辑门编程，本教程适用于PLC教育学习、OEM/小型设备制造商、创客/DIY爱好者等。通过该教程，不仅可以学习如何简易快速搭建各种需求的控制器，且能够学习基础逻辑门知识。
