DP1.4 8K验证平台

 文推荐其中一个平台ZCU106+DisplayPort 1.4 FMC Card

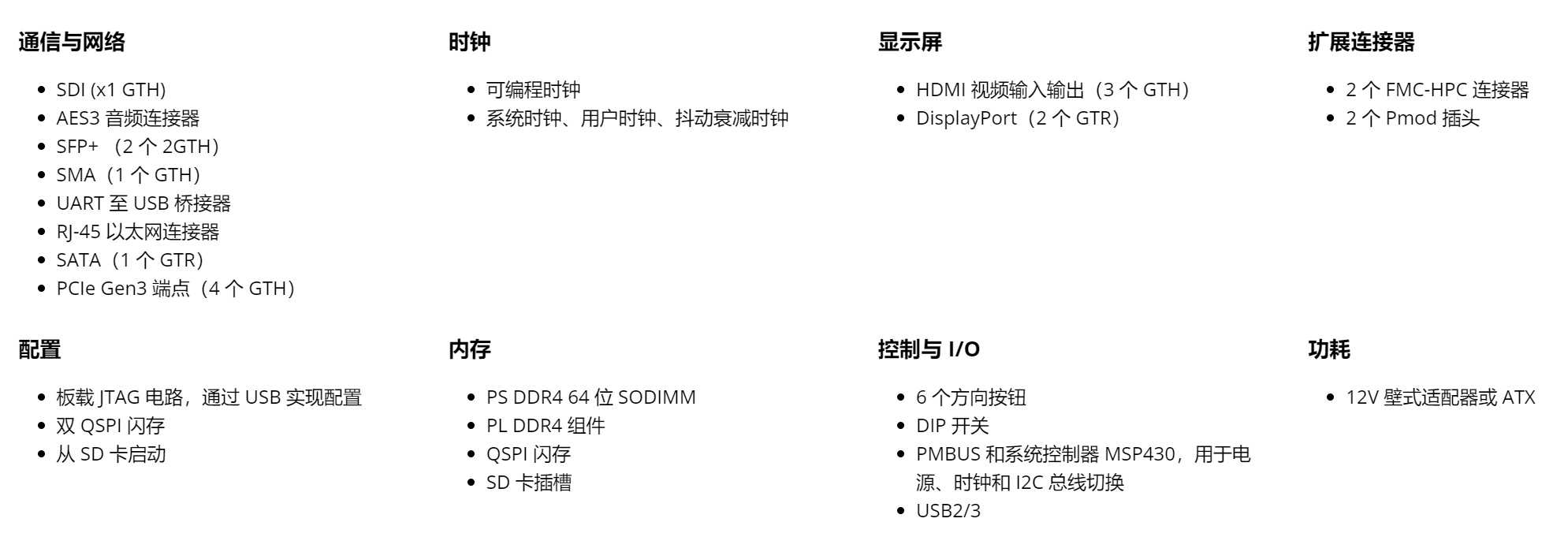

一、ZCU106主要特性与优势

• 经过优化，可采用 Zynq Ultrascale+ MPSoC 快速进行应用原型设计
• 集成型视频编解码器单元支持 H.264/H.265
• HDMI 视频输入输出
• PCIe® 端点 Gen3x4、USB3、DisplayPort 和 SATA
• DDR4 SODIMM – 64 位，与处理器子系统相连
• DDR4 组件 – 64 位，与可编程逻辑相连
• 2 个 SFP+
• 2 个 FPGA 夹层卡 (FMC) 接口，实现 I/O 扩展

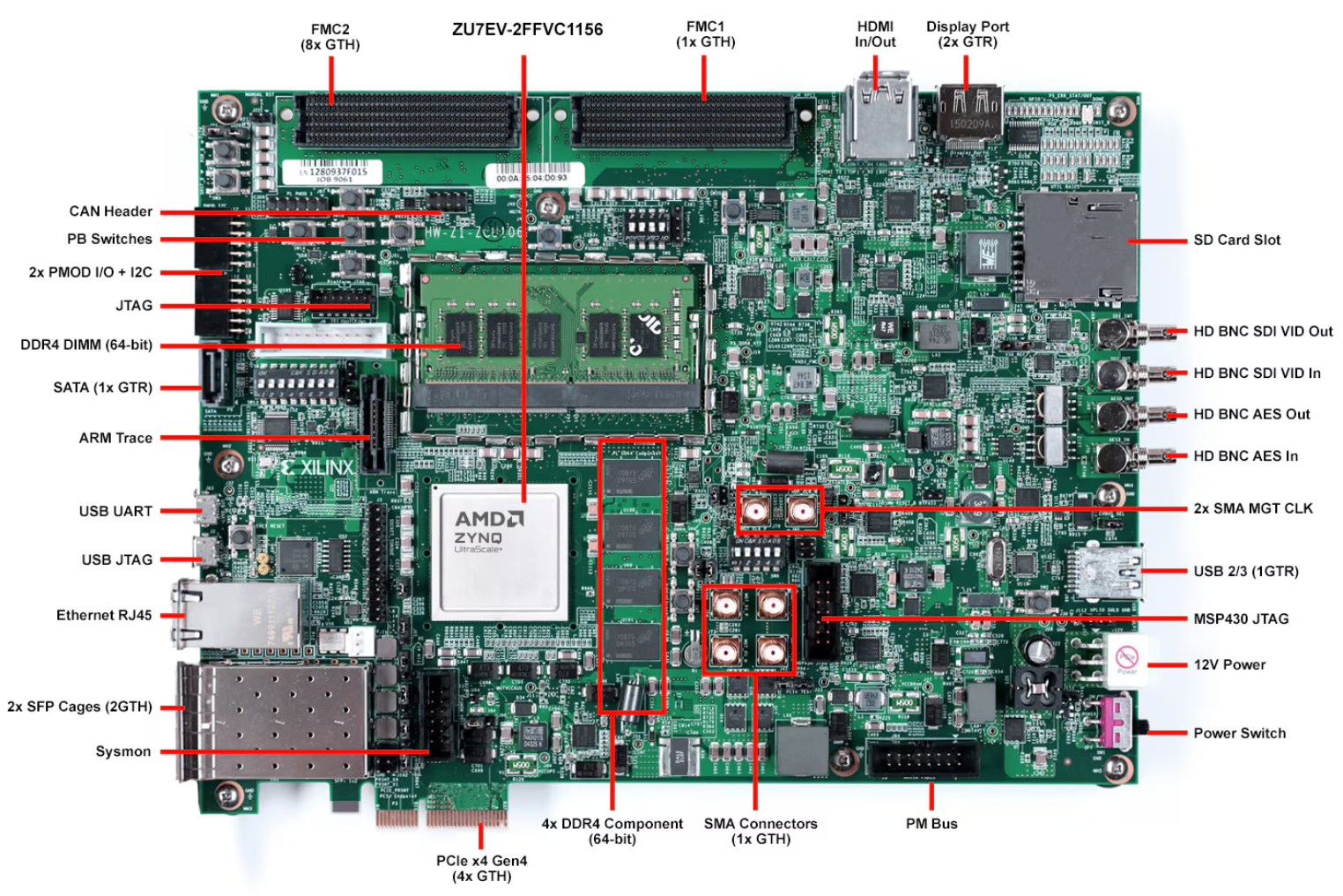

如下图：

官网链接：

AMD Zynq™ UltraScale+™ MPSoC ZCU106 评估套件

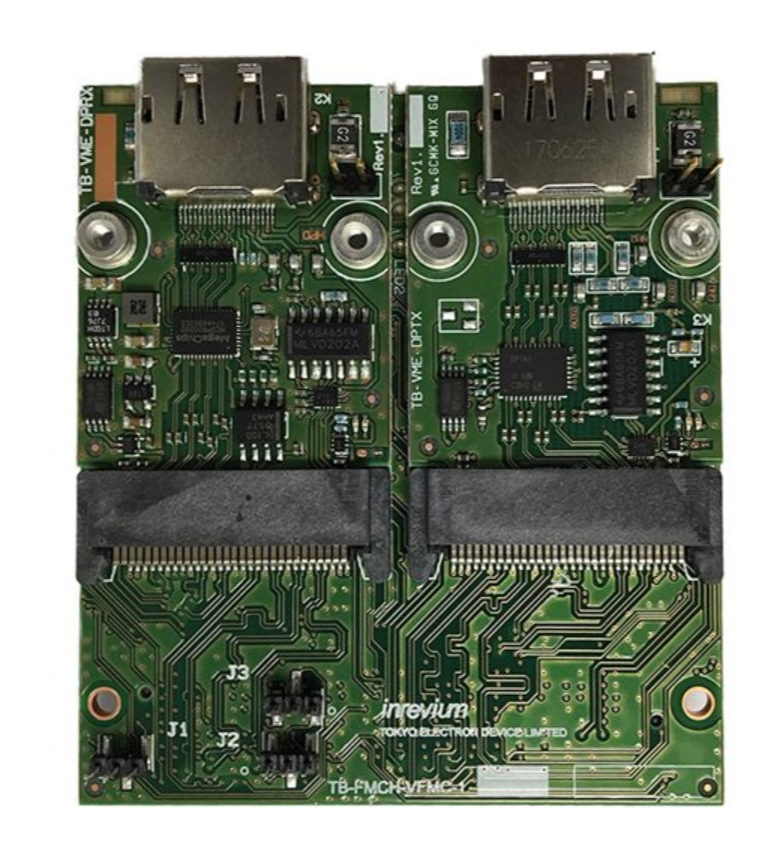

二、DisplayPort 1.4 FMC Card

       DisplayPort 1.4 FMC卡非常适合 DisplayPort 标准版本 1.4的评级环境。它拥有1通道的IF 用于接收器和发送器。它使用 MegaChips MCDP6000 作为接收器侧芯片，以及T的 SN65DP141作为发5.4Gbps和 8.1Gbps的4通道。此外，我们可以通过送器侧芯片，并支持1.62Gbps、2.7Gbps、设计服务为每个2 通道定制接收器和发送器。
