APM32芯得 EP.31 | APM32F402 HC-SR04超声测距经典操作：波形输出与滤波
如遇开发技术问题，欢迎前往开发者社区，极海技术团队将在线为您解答~
极海官方开发者社区
https://community.geehy.cn/
《APM32芯得》系列内容为用户使用APM32系列产品的经验总结，均转载自21ic论坛极海半导体专区，全文未作任何修改，未经原文作者授权禁止转载。
目录
1 背景：为什么要看“波形”而不是“数字”？
2 波形输出：你只需要一个 SerialPlot
2.1 为什么选 SerialPlot？
2.2 “三步走”操作流程
2.3 Main 函数示例
2.4 设置SerialPlot
3 看波形时发现了离奇“跳变”：那它们从何而来？
4 滤波的三“怪侠”：均值、指数平滑、卡尔曼
4.1 均值滤波：最朴实的“一锅大杂烩”
4.2 指数平滑：给新数据一点“特殊照顾”
4.3 卡尔曼滤波：让你的测距结果变得“华丽丽”
5 实战对比：四条波形，谁更平稳？
6 结语：滤波要巧，内核更要“给力”
1 背景：为什么要看“波形”而不是“数字”？
很多时候，搞单片机的小伙伴们会说：“我不就是想看个距离嘛？干嘛整那么复杂？”的确，HC-SR04 测距可以很轻松地用串口打印，随手用 printf("%f", dist) 就能搞定。然而，当我们认真追究测量稳定性时，光看数字列表经常会“眼花缭乱”，而且一旦出现个别极端测量值，我们也很难察觉到背后的规律。
因此，我们往往倾向于“把数据变成波形”。所谓“一图胜千言”，对连续采样的结果进行可视化，常常能“一眼”看出抖动程度、周期性趋势或离群点。
APM32F402 这颗微控制器具备丰富的外设资源和较高的主频，加上 HC-SR04 超声波模块，本身就能很好地完成中近距离测量任务。那接下来，就让我们先弄清楚如何把这些测距数据“画”出来吧。
2 波形输出：你只需要一个 SerialPlot
2.1 为什么选 SerialPlot？
• 免费又开源，安装便捷(https://bitbucket.org/hyOzd/serialplot/src/default/)。 • 能够实时读取串口并自带波形绘制功能，省去了对接 Matlab 或其他上位机软件的麻烦。 • 简单设置就能同时采集多通道数据，比如同时显示“原始测距”、“滤波后测距”等。
2.2 “三步走”操作流程
(1) 初始化串口： 在 APM32F402 上使用 USARTx (如 USART1)，配置波特率、数据位、停止位等参数与 PC 端的 USB-UART 模块匹配。波特率常选用 115200。 (2) 发送数据： 主循环里，每隔 N 毫秒 (比如 20ms) 采集一次数据，用 printf() 。注意数据格式要简单统一，可用逗号或空格分隔多通道数值，然后以 \n 结尾； (3) SerialPlot 收数： 打开 SerialPlot，选定对应的串口号和波特率后，就能愉快地看到数据曲线随时间跳动了。
2.3 Main 函数示例
下方给出一个“多通道”输出的示例，只要做过类似串口输出的同学都能了解这块逻辑。对比之前，你会发现多了对各种滤波结果的采集输出。等下一节我们再把滤波代码补充进来，这里先看大致用法。
int main(void)
{USART_Config_T usartConfigStruct;float rawDist = 0.0f; // 原始测距值// (1) NVIC vector table and basic initializationNVIC_ConfigVectorTable(NVIC_VECT_TAB_FLASH, 0x0000);BOARD_LED_Config(LED3);BOARD_Delay_Config();/* (2) Configure USART */USART_ConfigStructInit(&usartConfigStruct);usartConfigStruct.baudRate = 115200;usartConfigStruct.mode = USART_MODE_TX_RX;usartConfigStruct.parity = USART_PARITY_NONE;usartConfigStruct.stopBits = USART_STOP_BIT_1;usartConfigStruct.wordLength = USART_WORD_LEN_8B;usartConfigStruct.hardwareFlow = USART_HARDWARE_FLOW_NONE;BOARD_COM_Config(COM1, &usartConfigStruct);/* (3) Initialize HC-SR04 measurement module */TMR_HCSR04_Init();printf("APM32F402 & HC-SR04 Demo: Only rawDist output\r\n");while (1){// (4) Get raw distance from HC-SR04rawDist = sonar_mm_tmr();// (5) Print only rawDistprintf("%.2f\r\n", rawDist);// (6) Toggle LED3 to indicate activity and delayBOARD_LED_Toggle(LED3);BOARD_Delay_Ms(20);}
}2.4 设置SerialPlot

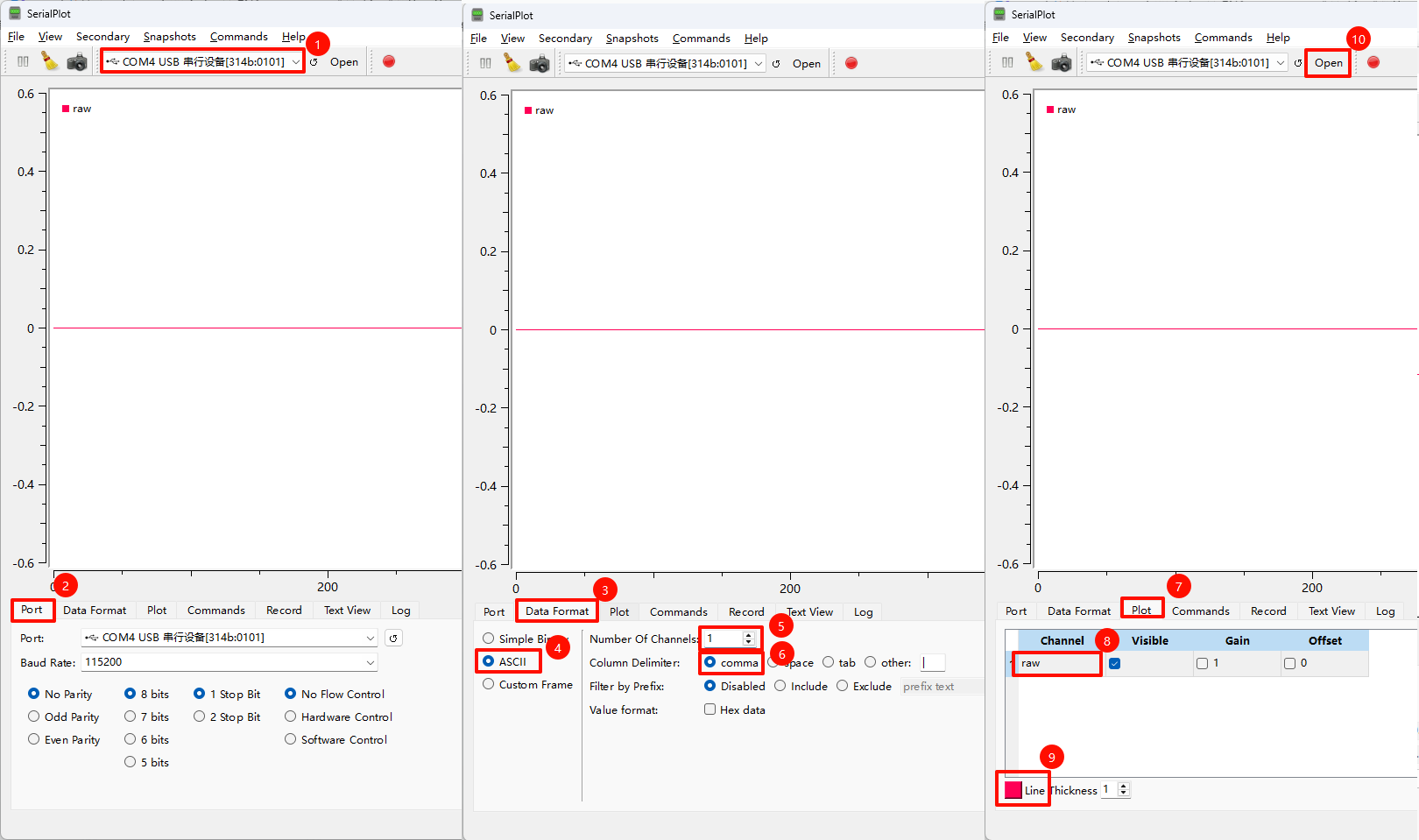

在打开 SerialPlot 软件后，可参照以下步骤完成基础配置，确保软件能正确识别我们通过串口输出的数据，并绘制成波形：
- 选择正确的 COM 端口：在 SerialPlot 主界面，先下拉选择与板子连接的那个串口设备（比如 COM3 或 COM4 等）。
- 配置 Port 设置：将波特率（常见 115200）、数据位（8）、停止位（1）以及奇偶校验（None）等与我们在代码里配置的 USART 参数保持一致。
- 切换到“数据格式 (Data Format)”选项卡：
步骤 (4)～(6) 的配置需要和我们的代码输出相匹配。
- 数据格式设置：选择 ASCII（因为我们的代码通过 printf("%f...\n") 输出文本数据）。
- 通道数量 (Channels) 设置：目前配置为 1，其余的通道我们后续再加（因为我们现在只输出单一通道的数据）。
- 数据分隔符 (Delimiter) 选择：设为 “comma”，与我们代码里用逗号输出时保持一致（如果只是单通道输出，也可使用默认换行分隔，但为兼容后面多通道最好统一用逗号）。
- 切换到 “Plot” 选项卡：在这里可以对绘制参数进行个性化调整，让图像更易于读取。
- 通道名称配置：给当前单通道起个简明易懂的名字，例如 “rawDist”。调整线条颜色或其他可视化选项，不同颜色能让你在后续多通道时更容易区分。
- 最后，点击 “Open” 打开COM

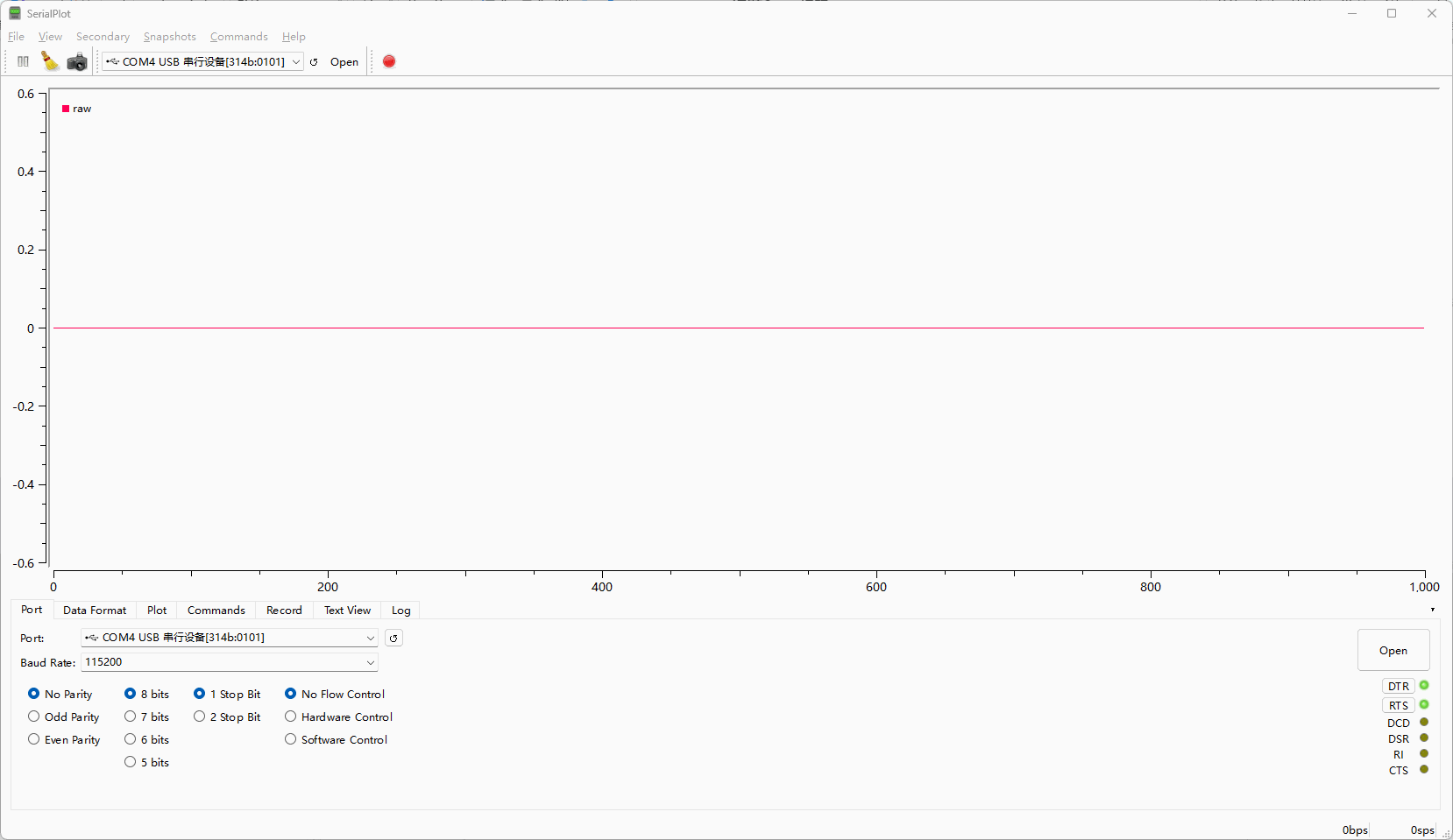

一旦与板子连通，并且板子上已烧录代码，SerialPlot 界面就会开始刷新波形啦！
3 看波形时发现了离奇“跳变”：那它们从何而来？
在你喜滋滋打开 SerialPlot 观看血（bu）脉（tong）喷（qiang）张（li）的距离曲线时，可能会发现原以为会像中学数学课本那样“顺滑”的数据却经常出现±几毫米的抖动，有时甚至莫名地瞬间高或瞬间低。
• 这是因为超声波在空气中的传播容易受到环境干扰，特别是气流变动、多重反射干扰 • 或者目标极近或极远，HC-SR04 本身难以准确捕捉回波 • 以及软件层面定时器捕获可能会有极端误差，总之挑战多多
4 滤波的三“怪侠”：均值、指数平滑、卡尔曼
当你的系统需要更精确、更稳定的测量结果，就必须引入“滤波”来对抗这些噪声和跳变。紧随其后我们就来谈谈几种经典滤波方式——从最简单的滑动平均，到稍微聪明一点的指数平滑，再到优雅的卡尔曼滤波——它们各自有什么优缺点？
4.1 均值滤波：最朴实的“一锅大杂烩”
• 算法原理，也就是滑动平均(Moving Average)：将最近 N 次测量值加起来除以 N。
• 优点：实现简单，短时间内的随机噪声会被有效抵消。 • 缺点：突变信号时会出现延迟。窗口越大，延迟越明显；窗口过小又无法有效平滑。
简易示例代码（环形缓冲方式）：
#define MA_WINDOW_SIZE 5typedef struct
{float buffer[MA_WINDOW_SIZE];uint32_t index;float sum;uint32_t count;
} MovingAverageFilter_t;void MAFilter_Init(MovingAverageFilter_t* filter)
{filter->sum = 0.0f;filter->index = 0;filter->count = 0;// Initialize the buffer to 0for(uint32_t i = 0; i < MA_WINDOW_SIZE; i++){filter->buffer[i] = 0.0f;}
}float MAFilter_Update(MovingAverageFilter_t* filter, float newSample)
{// Subtract the oldest sample from sum if buffer is fullif(filter->count >= MA_WINDOW_SIZE){filter->sum -= filter->buffer[filter->index];}else{// If the buffer isn't full, just increase countfilter->count++;}// Add new sample to sumfilter->sum += newSample;// Put new sample into bufferfilter->buffer[filter->index] = newSample;// Update index (circular)filter->index++;if(filter->index >= MA_WINDOW_SIZE){filter->index = 0;}// Calculate the averagefloat average = filter->sum / (float)(filter->count);return average;
}4.2 指数平滑：给新数据一点“特殊照顾”
当我们想要占用更少的内存、并能灵活调节“新数据”和“旧数据”权重时，可以上“指数平滑 (Exponential Smoothing)”这把刀。它每次更新公式常写作：
filtered(k) = α × newSample + (1 - α) × filtered(k-1)
• α ∈ (0,1) 表示平滑系数。α 大——反应积极，α 小——稳重平滑。 • 同样也有滞后，但只需存上一次滤波值就行，代码很精简。
简易示例：
typedef struct
{float alpha; float prevFiltered; uint8_t initFlag;
} ExpSmoothFilter_t;void ExpSmoothFilter_Init(ExpSmoothFilter_t* filter, float alpha, float initialVal)
{filter->alpha = alpha; filter->prevFiltered = initialVal;filter->initFlag = 1;
}float ExpSmoothFilter_Update(ExpSmoothFilter_t* filter, float newSample)
{if(!filter->initFlag){// If not initialized properly, we do it on the flyfilter->prevFiltered = newSample;filter->initFlag = 1;return newSample;}// filtered(k) = alpha * newSample + (1-alpha)*filtered(k-1)float currentFiltered = filter->alpha * newSample + (1.0f - filter->alpha) * filter->prevFiltered;// Store the result for next iterationfilter->prevFiltered = currentFiltered;// Return filtered outputreturn currentFiltered;
}4.3 卡尔曼滤波：让你的测距结果变得“华丽丽”
有些场景，只靠均值或指数平滑，还无法很好地兼顾平滑度与实时性，而卡尔曼滤波 (Kalman Filter) 正在此时闪亮登场——它在四轴飞行器、机器人定位、VR/AR 追踪等高精度领域大放异彩。
它是利用最优状态估计理论，在已知系统模型、噪声统计特性的前提下，能同时降低随机噪声干扰，又能对真实值变化保持快速跟踪。
• 优点：自适应性更强，对离群值有一定抑制效果。
• 缺点：需要适当的噪声模型(比如 Q, R)，是个“调参玄学”，一不留神数据就抖成筛子或者变得超级迟缓。
示例代码（简易一维场景）：
void KalmanFilter_Init(KalmanFilter_t *kf, float initVal)
{/** x = initVal* p = 10000.0f (初始较大的不确定度)* Q = 5.0f (过程噪声: 可适度调大/调小)* R = 50.0f (测量噪声: 数值越大说明观测值不可靠)*/kf->x = initVal;kf->p = 10000.0f;kf->Q = 5.0f;kf->R = 50.0f;
}float KalmanFilter_Update(KalmanFilter_t *kf, float measurement)
{/* 1) 预测阶段：x' = x, p' = p + Q */float x_prime = kf->x;float p_prime = kf->p + kf->Q;/* 2) 更新阶段：* K = p' / (p' + R)* x = x' + K*(z - x')* p = (1 - K)*p'*/float K = p_prime / (p_prime + kf->R);kf->x = x_prime + K * (measurement - x_prime);kf->p = (1.0f - K) * p_prime;return kf->x;
}float getFilteredDistance(float measurement)
{/* 首次调用时初始化卡尔曼滤波器 */if (!s_kfInitFlag){KalmanFilter_Init(&s_filter, 0.0f);s_kfInitFlag = 1;}/* 使用传入的 measurement 完成卡尔曼滤波更新 */float filteredDist = KalmanFilter_Update(&s_filter, measurement);/* 返回滤波后的距离 */return filteredDist;
}5 实战对比：四条波形，谁更平稳？
在前文的 main 函数循环里，只要我们分别调用均值滤波、指数平滑滤波与卡尔曼滤波，就能一口气输出四条通道数据到 SerialPlot 上：
- 原始距离 rawDist
- 卡尔曼滤波 kalmanDist
- 均值滤波 maDist
- 指数平滑 esDist
然后你会看到：
• rawDist 曲线上下跳动最欢快，偶尔还跑出离群值；
• maDist 明显平滑了一些，但在突然改变距离时会慢一拍；
• esDist 也能提供平滑效果，调 α 大小还可以自行微调它对新数据的敏感程；
• kalmanDist 在参数合适时，多数情况下兼具抑制噪声和快速响应的效果，但需要在 Q/R 之间把关系调和好，否则效果可能“翻车”。

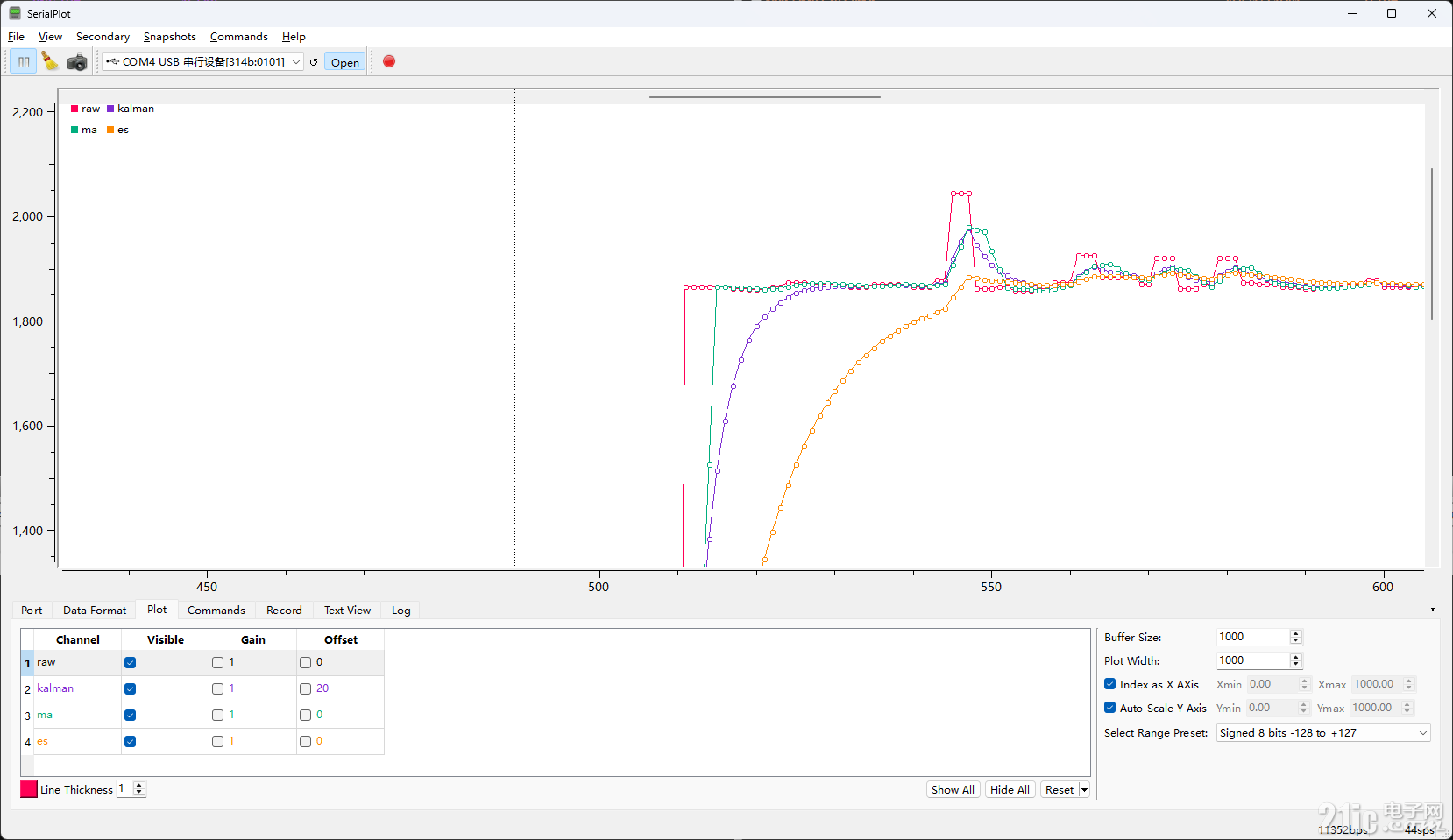

波形输出：
局部对比：
6 结语：滤波要巧，内核更要“给力”
APM32F402 采用了 Arm® Cortex®-M4F 内核，最高主频可达 120MHz，并且内置 FPU（Floating Point Unit）和 DSP 指令集，这让它在需要频繁浮点运算或数字信号处理（如滤波、傅里叶变换、控制算法）时比 Cortex®-M3、M0+ 更胜一筹。换句话说，在这颗“内芯”里跑各种滤波算法，可谓是事半功倍，既能提高实时性，也能减少软件浮点的额外开销。
• 如果只是小型电子制作，对精度和实时响应要求不算苛刻，均值滤波或指数平滑滤波就能应付绝大多数噪声场景；
• 如果项目场合复杂，既要实时跟踪又怕离群值捣乱，并且对系统运动或噪声分布有一定了解，那卡尔曼滤波当仁不让；
• 最终选择何种滤波，还是要结合具体需求、资源限制以及个人调参习惯。在嵌入式开发的世界里，“合用”往往胜过“一味追求顶配”。
以上便是本次分享的全部内容（这里是代码：附件：APM32F402_403_SDK_V1.0.1_HC_SR04_Filter.zip）。希望能给你一点启发，让超声数据“乖乖听话”，也让你在面对跳变值时不再焦头烂额。你觉得那个滤波方式最好呢？欢迎在评论区留下你的观点。
