【Cadence技巧】立创EDA/Altium/Allegro之间的封装转换
在使用ALLEFRO软件绘制PCB时,如果每一个器件的封装都使用ALLEGRO软件手动绘制,将会十分耗费时间和精力。
这里介绍一种比较高效的方法,如果所选用的元器件在立创商城中可以搜到,可以将立创EDA的封装转换为ALLEGRO封装,从而提高效率。

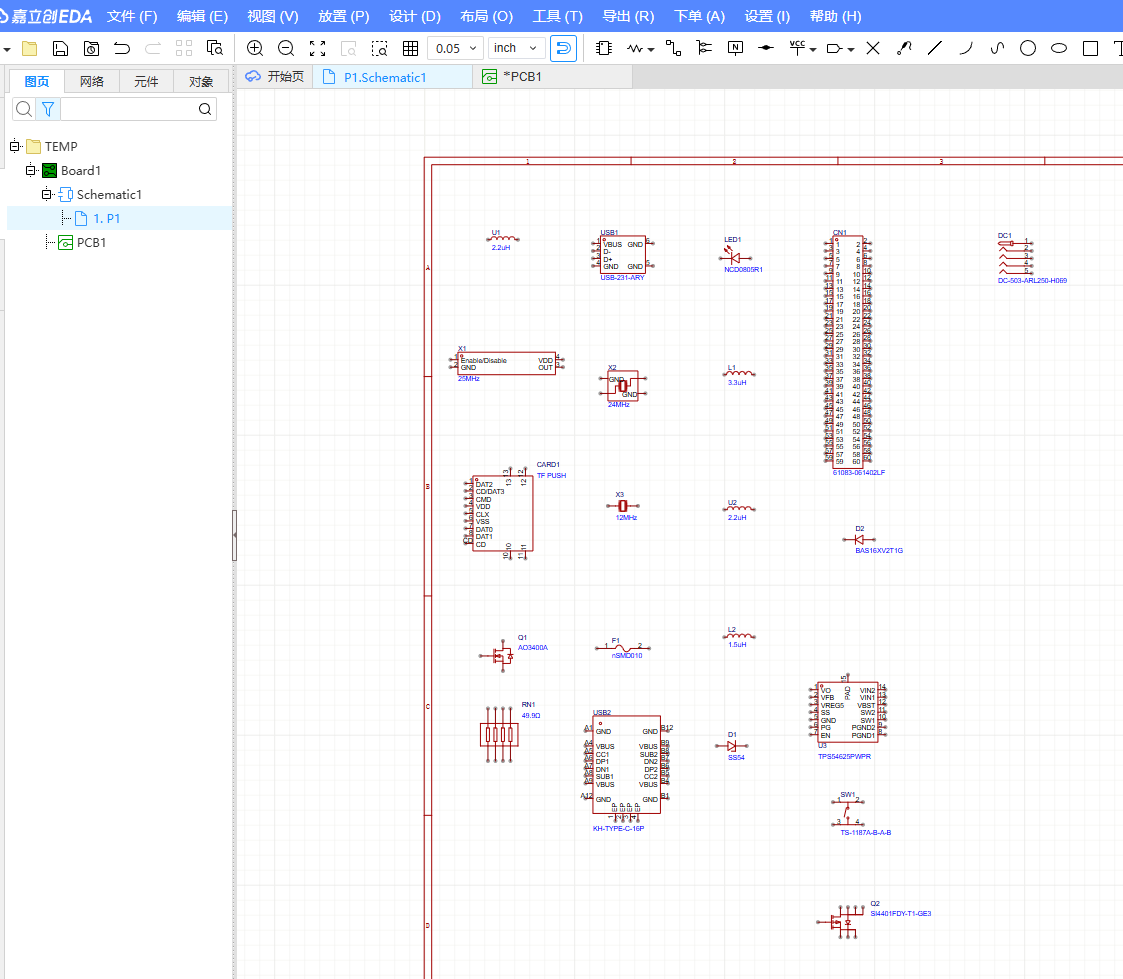

(1)在立创EDA软件中新建工程,将所有需要转换的器件放置到原理图中

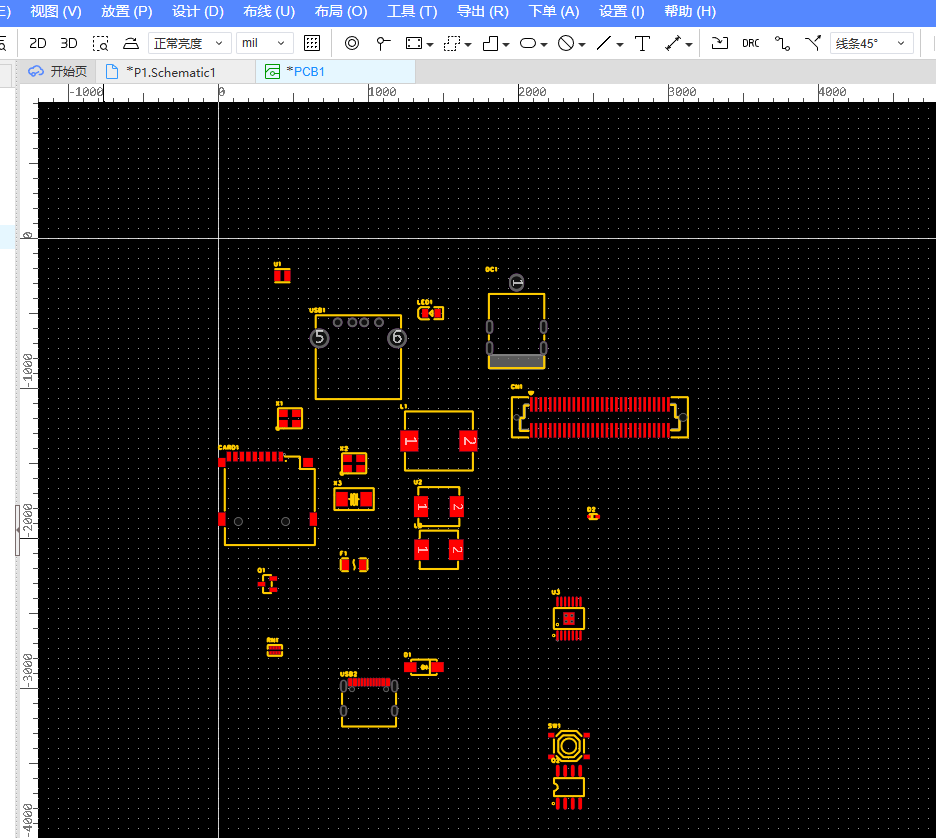

(2)新建PCB,并将原理图中的器件更新到PCB。

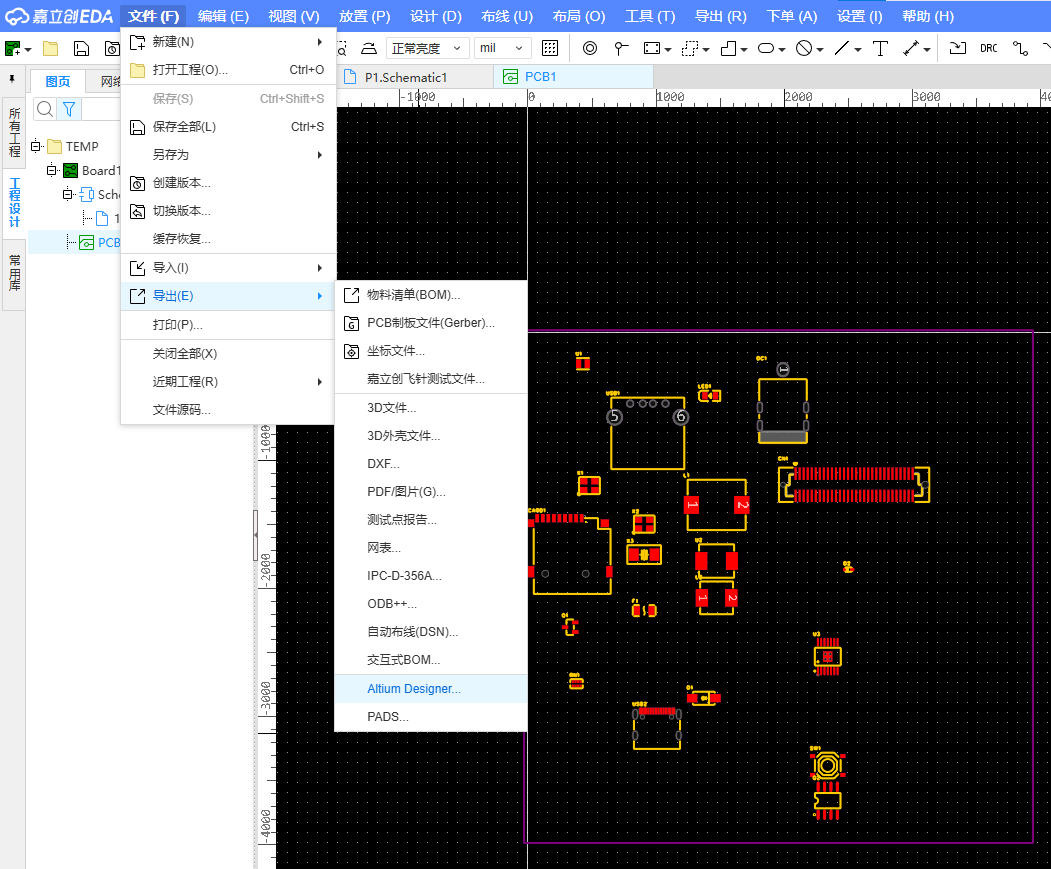

(3)将PCB文件导出为Altium designer文件

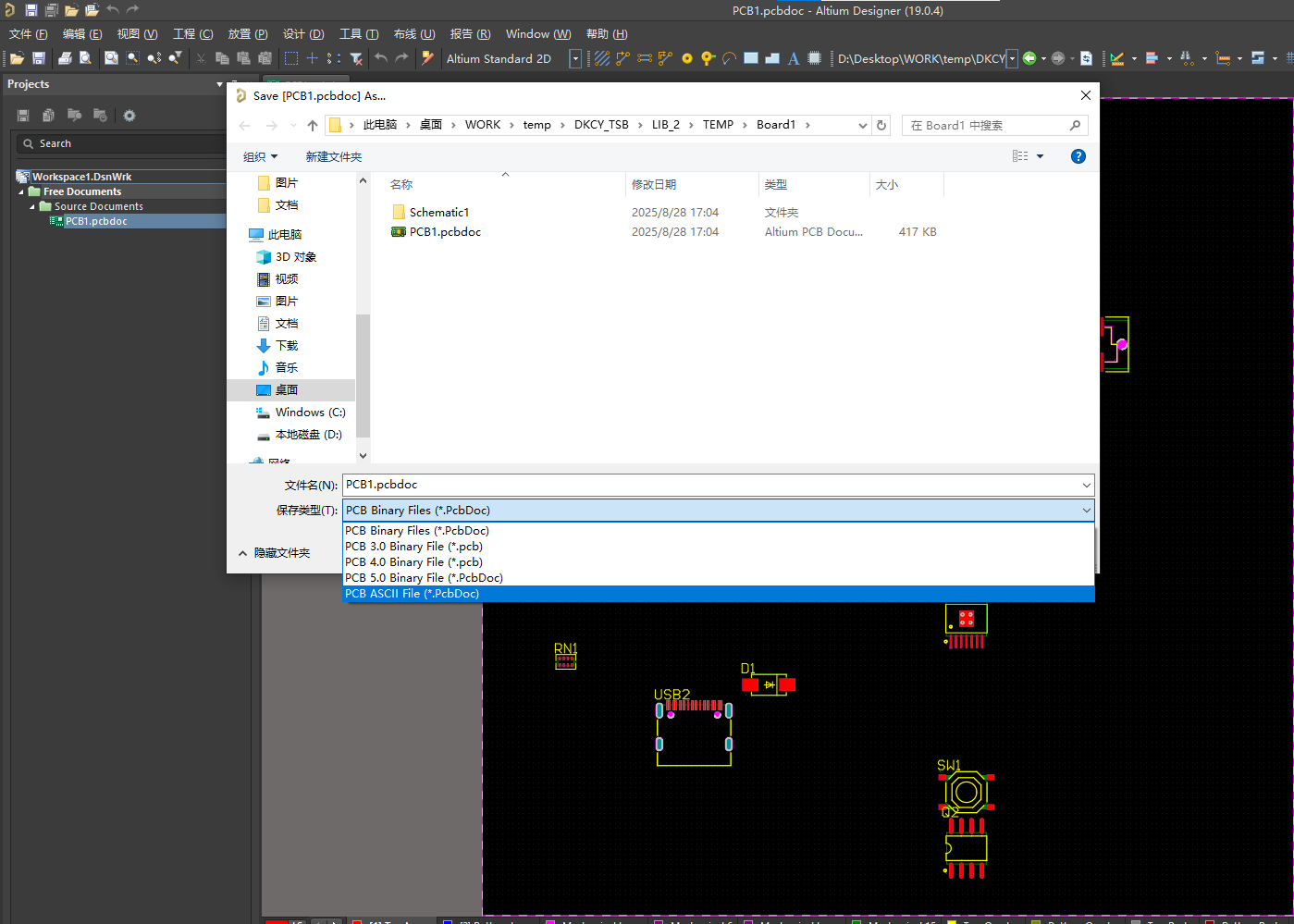

(4)打开第(3)步转换的AD文件,将其另存为PCB ASCII File
(5)打开allegro软件,新建PCB文件,然后将刚刚保存的PCB ASCII File导入进来

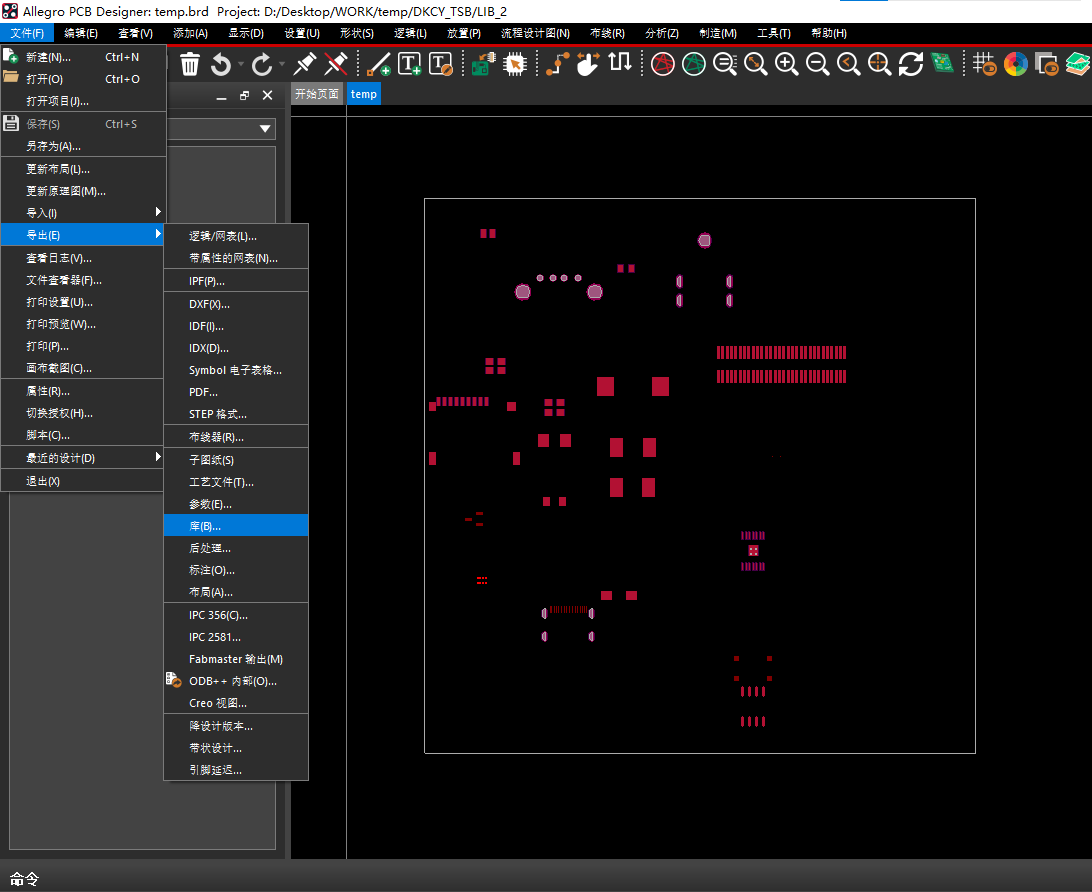

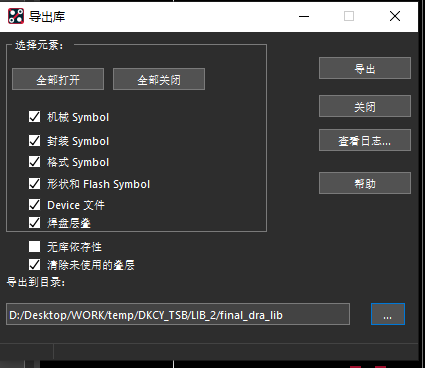

(6)将封装文件导出,在弹出的对话框中勾选需要导出的文件

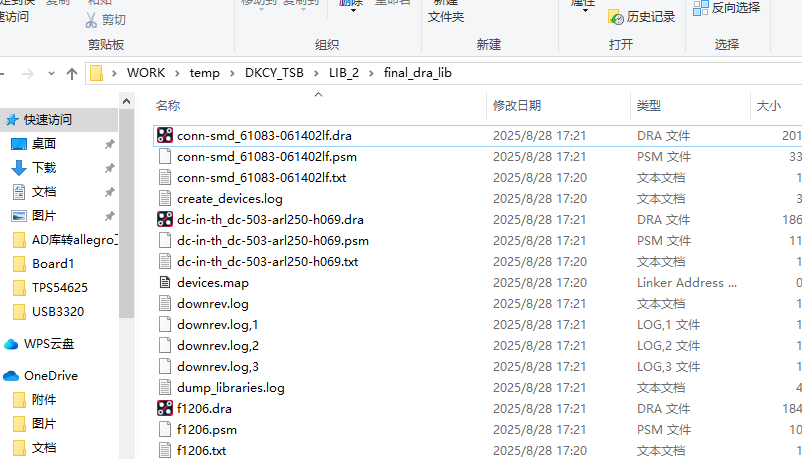

(7)导出的文件中包含.dra(可编辑封装文件)、.psm(绘制PCB时调用的封装文件,由dra生成)、.pad(焊盘文件)
(8)最后需要对封装文件进行检查,看看是否有问题
