大型电动化工程机械设备智能施工试验场的网络设计方案
随着工程机械设备逐步迈向智能化、电动化和无人化，传统施工试验场已经难以满足现代化施工设备的研发、测试和验证需求。为了适应这一趋势，建设一个基于高性能网络架构的大型智能施工试验场成为关键。本文将从网络架构、设备选型和功能实现等方面，全面解析如何设计一个高效、灵活、安全的大型智能施工试验场网络。
1. 试验场网络设计目标
智能施工试验场的网络设计目标主要包括以下几点：
- 高可靠性：保证复杂场景下设备和数据的稳定连接。
- 高带宽与低延迟：支持实时设备数据传输和高清监控视频。
- 灵活组网能力：满足无人协作作业平台等分布式设备的网络需求。
- 工业级适应性：设备能在极端温度、恶劣环境下稳定运行。
- 可扩展性：支持未来设备和功能的扩展。
- 安全性：保护施工数据和测试结果免受攻击。
2. 网络设计需求分析
2.1 场景需求
核心试验设施：
- 包括综合力学测试棚、振动台、多样化试验场地（如越野路、高速环道等）。
- 需要高带宽、低延迟网络支持设备运行与数据采集。
无人协作作业平台：
- 支持无人挖机、卡车的协同作业，要求高可靠的5G通信和精准调度。
智能化管理系统：
- 远程监控与数据采集、实时分析需依赖云平台和边缘计算。
辅助支持设施：
- 包括维修车间、能源补给设施（充电桩、加油站）等，需稳定高效的网络连接。
办公与研发区：
- 提供研发、办公的高速网络，支持大数据分析和智慧施工算法开发。
2.2 技术需求
无线连接：
- WiFi 6 提供高效无线连接，保障高密度设备接入。
- 5G 通信支持分布式设备的低延迟实时通信。
边缘计算：
- 在无人协作作业平台和传感器部署计算节点，处理实时数据，减少云端负载。
智能组网：
- 支持分布式节点的自动组网与管理，提升网络灵活性。
数据安全：
- 全程加密传输，防止敏感数据泄露。
3. 网络架构设计
3.1 总体架构设计
网络架构采用分层设计，包括核心层、汇聚层和接入层。各层功能如下：
核心层：
- 负责全网通信调度和数据中心互联。
- 采用高性能核心交换机和路由器，支持冗余设计与高带宽转发。
汇聚层：
- 汇聚各功能区域的设备流量。
- 提供 VLAN 分区、QoS 优化和边缘计算支持。
接入层：
- 为试验场的设备提供有线和无线网络接入。
- 重点部署支持 5G 和 WiFi 6 的设备，如北极光智能组网设备。

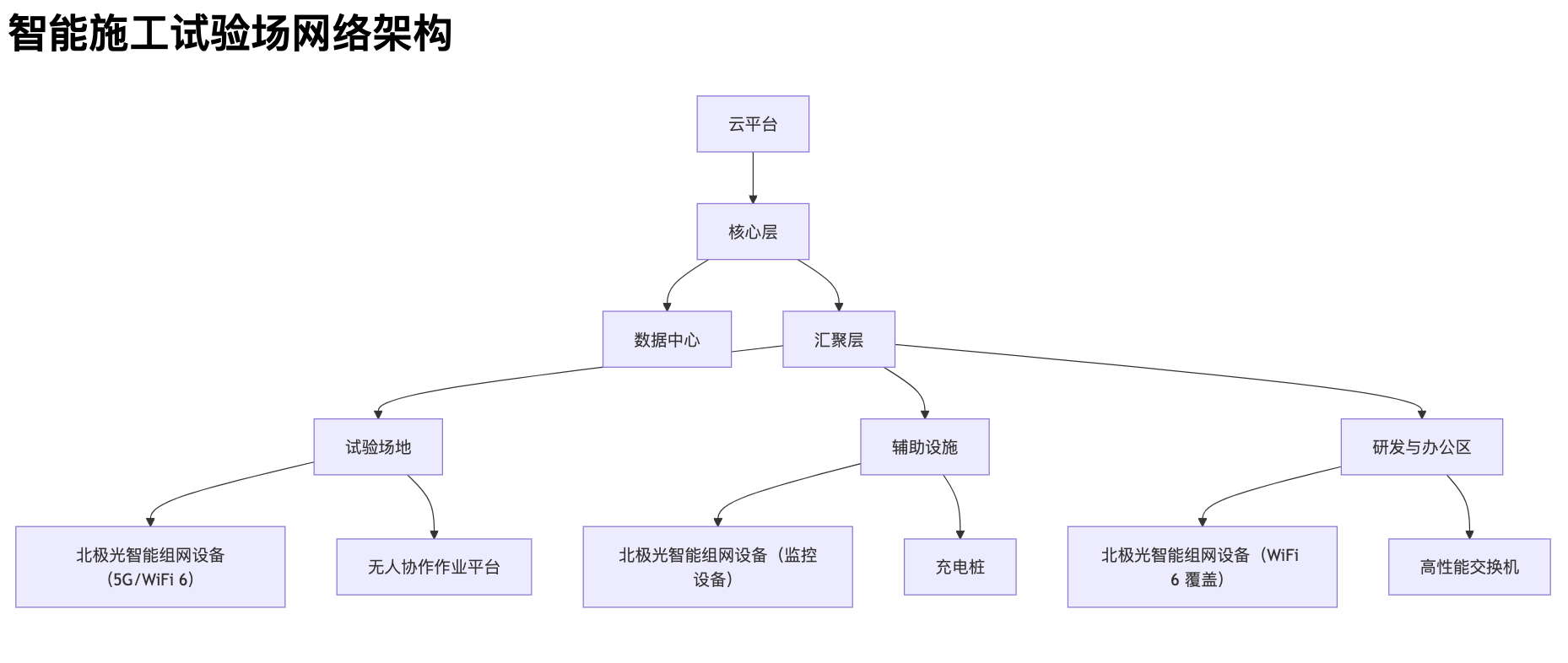

3.2 网络架构图
3.3 网络设备选型
3.3.1 核心层
- 设备：高性能核心交换机。
- 功能：
- 支持 10Gbps+ 带宽和动态路由协议（OSPF/BGP）。
- 冗余设计提升可靠性。
3.3.2 汇聚层
- 设备：三层千兆交换机和边缘计算节点。
- 功能：
- 汇聚来自接入层的数据流量。
- 提供 QoS 优化，优先处理监控视频和实时控制数据。
3.3.3 接入层
- 设备：智能组网设备，重点部署于试验场地和辅助设施。
- 功能：
- 5G 模块：支持低延迟通信，实现无人设备协同作业。
- WiFi 6：支持高密度设备接入和高速数据传输。
- 工业级设计：工作温度支持 -20°C 至 70°C，适应恶劣环境。
- 智能组网：分布式节点快速组网，降低布线复杂度。
4. 关键技术实现
4.1 5G 和 WiFi 6 的协同通信
5G 模块：
- 在试验场地部署 北极光智能组网设备，通过 5G 网络上传实时数据。
- 支持无人挖机的低延迟通信，保障协同作业效率。
WiFi 6：
- 在研发区和辅助设施提供高密度无线接入。
- 支持高清视频流和大数据传输，提升办公和研发效率。
4.2 边缘计算与智能组网
边缘计算：
- 智能组网设备集成边缘计算能力，处理传感器数据、视频流等高频数据。
- 减轻云平台压力，提高实时性。
智能组网：
- 智能组网设备的自组网功能支持分布式节点快速部署，适应试验场的动态场景。
4.3 数据安全保障
- 传输加密：
- 使用 SSL/TLS 加密通信，保护数据隐私。
- 设备认证：
- 通过 SIM 卡和数字证书认证接入设备，防止非法接入。
- 网络隔离：
- 使用 VLAN 分区，将办公、试验场地和辅助设施的流量隔离。
5. 方案优势与总结
5.1 方案优势
- 高性能：5G 和 WiFi 6 的结合，实现低延迟、高带宽。
- 灵活性：智能组网能力快速适应动态场景。
- 工业级可靠性：设计满足恶劣环境需求。
- 低成本部署：减少光纤铺设需求，降低施工成本。
- 安全性：多层防护机制保障数据安全。
5.2 总结
本方案通过采用分层网络架构和智能组网设备，构建了一个高效、安全、灵活的大型智能施工试验场网络。该方案不仅满足当前智能设备测试需求，还为未来扩展提供了技术保障。
