iptables 防火墙技术详解

目录

前言

1 iptables概述

1.1 Netfilter与iptables关系

1.1.1 Netfilter

1.1.2 iptables

1.1.3 两者关系

2 iptables的表、链结构

2.1 四表五链结构介绍

2.1.1 基本概念

2.1.2 四表功能***

2.1.3 五链功能***

2.2 数据包过滤的匹配流程***

2.2.1 规则表应用顺序***

2.2.2 规则链匹配顺序

2.2.3 规则链内匹配顺序

2.2.4 数据包匹配流程详解

3 编写防火墙规则

3.1 iptables安装配置

3.1.1 关闭firewalld

3.1.2 安装iptables

3.1.3 设置开机启动

3.2 基本语法与控制类型

3.2.1 语法构成

3.2.2 注意事项不指定表名时，默认使用 filter 表

3.2.3 数据包控制类型

3.3 基本操作命令

3.3.1 常用管理参数

3.3.2 添加新规则

3.3.3 查看规则列表

3.3.4 删除清空规则

3.3.5 设置默认策略

3.4 规则的匹配条件

3.4.1 通用匹配

3.4.2 隐含匹配

3.4.3 拓展

3.4.4 显式匹配

4 总结

---

前言

        在企业网络环境中，各种应用系统（如Web网站、电子邮件系统、FTP服务器、数据库系统等）都需要通过网络为用户提供服务。如何有效保护这些服务器，过滤不必要的访问请求甚至恶意入侵，成为网络安全的重要课题。

        Linux系统中的iptables防火墙正是为解决这些问题而设计。它工作在网络层，对TCP/IP数据包实施精细化的过滤和限制，属于典型的包过滤防火墙（网络层防火墙）。基于内核实现的iptables具有卓越的性能和稳定性，在全球范围内获得了广泛应用。

        本文将系统介绍iptables防火墙的核心概念、结构原理、匹配机制和规则配置方法，帮助读者全面掌握这一重要的网络安全技术。

1 iptables概述

1.1 Netfilter与iptables关系

1.1.1 Netfilter

• Linux防火墙功能由Netfilter组件提供

• Netfilter工作在内核空间，集成在Linux内核中

• 采用模块化设计，具有良好的可扩充性

• 与IP协议栈无缝契合，支持数据包过滤、地址转换和处理操作

• 官网文档：https://netfilter.org/documentation/

1.1.2 iptables

• 属于用户空间(User Space)的防火墙管理体系

• 管理Linux防火墙的命令行程序

• 位于/sbin/iptables目录下

• 使插入、修改和删除数据包过滤表中的规则变得容易

1.1.3 两者关系

• netfilter：内核态的防火墙功能体系

• iptables：用户态的防火墙管理工具

• 后期简称为iptables，基于内核防火墙，内置raw、mangle、nat和filter四个规则表

2 iptables的表、链结构

2.1 四表五链结构介绍

2.1.1 基本概念

• 规则表：容纳各种规则链的容器

• 规则链：容纳各种防火墙规则的链条

• 规则：对数据包进行过滤或处理的具体规则

• 结构关系：表里有链，链里有规则

2.1.2 四表功能***

1. raw表：决定是否对数据包进行状态跟踪

   • 包含链：OUTPUT、PREROUTING

2. mangle表：修改数据包内容，做流量整形，设置标记

   • 包含链：INPUT、OUTPUT、FORWARD、PREROUTING、POSTROUTING

3. nat表：负责网络地址转换，修改源/目标IP地址或端口

   • 包含链：OUTPUT、PREROUTING、POSTROUTING

4. filter表：负责过滤数据包，决定是否放行

   • 包含链：INPUT、FORWARD、OUTPUT

2.1.3 五链功能***

1. INPUT：处理入站数据包，匹配目标IP为本机的数据包

2. OUTPUT：处理出站数据包

3. FORWARD：处理转发数据包，匹配流经本机的数据包

4. PREROUTING：路由选择前处理数据包，用于DNAT

5. POSTROUTING：路由选择后处理数据包，用于SNAT

2.2 数据包过滤的匹配流程***

2.2.1 规则表应用顺序***

raw → mangle → nat → filter

2.2.2 规则链匹配顺序

1. 主机型防火墙

• 入站数据：PREROUTING → INPUT → 本机应用程序
• 出站数据：本机应用程序 → OUTPUT → POSTROUTING

1. 网络型防火墙

• 转发数据：PREROUTING → FORWARD → POSTROUTING

2.2.3 规则链内匹配顺序

• 自上向下依次检查，找到匹配规则即停止（LOG策略除外）

• 找不到匹配规则时，按该链的默认策略处理

• 默认策略不参与链内规则的顺序编排

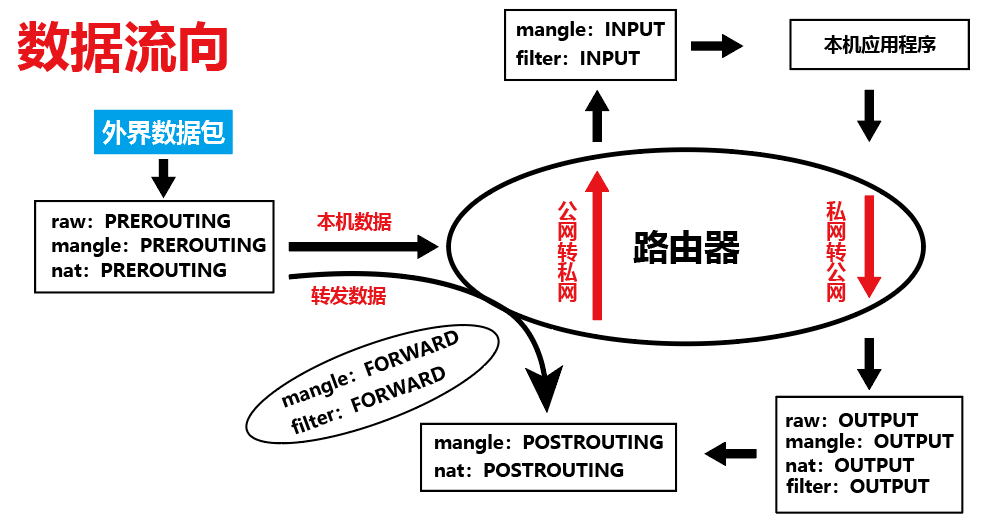

2.2.4 数据包匹配流程详解

1. 入站数据流向：外界数据包 → PREROUTING → 路由选择 → INPUT → 应用程序

2. 转发数据流向：外界数据包 → PREROUTING → 路由选择 → FORWARD → POSTROUTING

3. 出站数据流向：本机数据包 → 路由选择 → OUTPUT → POSTROUTING

3 编写防火墙规则

3.1 iptables安装配置

3.1.1 关闭firewalld

systemctl stop firewalld.service
systemctl disable firewalld.service
sentenforce 0

3.1.2 安装iptables

yum -y install iptables iptables-services

3.1.3 设置开机启动

systemctl start iptables.service
systemctl enable iptables.service

3.2 基本语法与控制类型

3.2.1 语法构成

iptables 【-t 表名】【管理参数】【链名】【匹配条件】【-j 控制类型】

3.2.2 注意事项不指定表名时，默认使用 filter 表

• 不指定链名时，默认指表内所有链

• 除非设置链的默认策略，否则必须指定匹配条件

• 参数、链名、控制类型使用大写字母

3.2.3 数据包控制类型

ACCEPT	允许通过
DROP	直接丢包，不回应
REJECT	拒绝通过，回应
LOG	记录日志信息后传递给下一条规则
SNAT	修改数据包源地址
DNAT	修改数据包目的地址
MASQUERADE	伪装成非固定公网IP地址

3.3 基本操作命令

3.3.1 常用管理参数

选项	功能描述	示例
-A	在指定链末尾追加规则	iptables -A INPUT
-I	在指定链中插入新规则	iptables -I INPUT
-P	指定默认规则	iptables -P OUTPUT ACCEPT
-D	删除规则	iptables -t nat -D INPUT
-R	修改、替换规则	iptables -t nat -R INPUT
-L	查看规则	iptables -t nat -L
-n	数字形式显示	iptables -L -n
-v	显示详细信息	iptables -v -L
--line-number	显示规则编号	iptables -L --line-number
-F	清除链中所有规则	iptables -F
-X	清空自定义链规则	iptables -X
-Z	清空链计数器	iptables -Z
-S	查看链的所有规则	iptables -t nat -S

3.3.2 添加新规则

iptables -t filter -A INPUT -p icmp -j REJECT
#在filter表 INPUT链 行末添加：禁止所有ICMP请求进入本机，并告知被拒者
解释：其他计算机将无法成功 ping 通你的服务器iptables -I INPUT 2 -p tcp --dport 22 -j ACCEPT
#在filter表 INPUT链 第2行添加：允许所有目标端口为 22 的 TCP 请求进入本机
解释：开放了服务器的 SSH 远程登录端口，允许外部连接

3.3.3 查看规则列表

iptables -L INPUT --line-numbers
iptables -nL INPUT
iptables -vnL --line-numbers

3.3.4 删除清空规则

iptables -D INPUT 5
iptables -F INPUT
iptables -t nat -F

3.3.5 设置默认策略

iptables -P INPUT DROP
iptables -P FORWARD DROP
iptables -P OUTPUT ACCEPT

3.4 规则的匹配条件

3.4.1 通用匹配

1. 协议匹配：-p 协议名

2. 地址匹配：-s 源地址、-d 目的地址

3. 接口匹配：-i 入站网卡、-o 出站网卡

iptables -A FORWARD ! -p icmp -j ACCEPT
#在filter表 FORWARD链 行末添加：接收所有非ICMP请求进入本机iptables -A INPUT -s 192.168.80.11 -j DROP
#在filter表 INPUT链 行末添加：拒绝 IP地址为 192.168.80.11 的数据进入本机，并丢弃不回应iptables -I INPUT -i ens33 -s 192.168.80.0/24 -j DROP
#在filter表 INPUT链 行首添加：拒绝 192.168.80.0/24网段的数据通过ens33网卡进入本机，并丢弃不回应

3.4.2 隐含匹配

1. 端口匹配：--sport 源端口、--dport 目的端口

2. TCP标记匹配：--tcp-flags TCP标记

3. ICMP类型匹配：--icmp-type ICMP类型

iptables -A INPUT -p tcp --sport 1000:3000 -j REJECT
#在filter表 INPUT链 行末添加：拒绝所有从外部发起、且源端口号在1000到3000范围内的TCP连接，并告知被拒者iptables -A INPUT -p icmp --icmp-type 8 -j DROP
#丢弃所有发往本机的 ICMP Echo Request 请求包，并丢弃不回应

3.4.3 拓展

  --icmp-type 8 vs  -p icmp

-p icmp -j DROP	-p icmp --icmp-type 8 -j DROP
这会丢弃所有类型的 ICMP 包，包括 Echo Request (8)、Echo Reply (0)、Destination Unreachable (3) 等	这只丢弃 ICMP Echo Request 包（即入站 ping 请求）。其他类型的 ICMP 包（如出站 ping 的回复、网络错误消息等）仍然被允许
影响： 你不仅无法被 ping 通，还可能影响路径 MTU 发现、网络诊断等关键功能，可能导致网络连接问题	影响： 效果非常精准。你的服务器仍然可以正常 ping 通外部（因为能收到 Echo Reply (Type 0)），也能接收其他重要的网络控制消息，只是别人无法 ping 通你

3.4.4 显式匹配

1. 多端口匹配：-m multiport --sport/dport 端口列表

2. IP范围匹配：-m iprange --src-range IP范围

3. MAC地址匹配：-m mac --mac-source MAC地址

4. 状态匹配：-m state --state 连接状态

iptables -A INPUT -p tcp -m multiport --dport 80,22,21,20,53 -j ACCEPT
#在filter表 INPUT链 行末添加：接受所有端口号为80,22,21,20,53的TCP数据进入本机iptables -A FORWARD -m state --state NEW -p tcp ! --syn -j DROP
#在filter表 FORWARD链 行末添加：拒绝所有 新连接状态且没有syn标志 的TCP数据，并丢弃不回应

4 总结

        iptables作为Linux系统中最强大的防火墙工具，提供了灵活而精细的网络数据包控制能力。通过本文的系统学习，我们掌握了：

1. 核心架构：理解了netfilter与iptables的关系，以及四表五链的结构设计理念

2. 匹配机制：掌握了数据包在表和链间的流转流程和匹配优先级

3. 规则配置：学会了使用各种管理选项进行规则的添加、查看、删除和修改

4. 匹配条件：熟悉了通用匹配、隐含匹配和显式匹配三种匹配方式的应用场景

        在实际生产环境中，iptables的合理配置对网络安全至关重要。建议遵循"默认拒绝，按需开放"的原则，结合具体的业务需求设计防火墙规则。同时，要注意规则的测试和验证，避免因配置失误导致的服务中断。通过持续学习和实践，能够更加熟练地运用iptables构建坚固的网络安全防护体系。

        重要提醒：在对远程服务器进行iptables配置时，务必先设置允许SSH连接的规则，然后再设置默认策略为DROP，防止因配置失误导致无法远程连接服务器。
