定时器中断学习汇总
TIM简介
- TIM(Timer)定时器
- 定时器可以对输入的时钟进行计数，并在计数值达到设定值时触发中断
- 16位计数器、预分频器、自动重装寄存器的时基单元，在72MHz计数时钟下可以实现最大59.65s的定时
- 不仅具备基本的定时中断功能，而且还包含内外时钟源选择、输入捕获、输出比较、编码器接口、主从触发模式等多种功能
- 根据复杂度和应用场景分为了高级定时器、通用定时器、基本定时器三种类型
定时器类型
STM32F103C8T6定时器资源：TIM1、TIM2、TIM3、TIM4

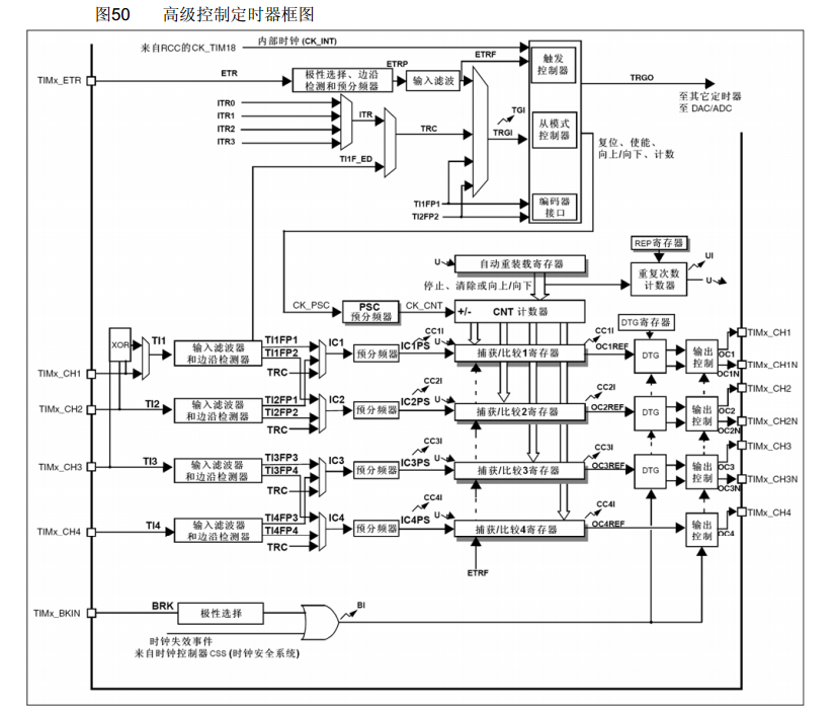

高级定时器

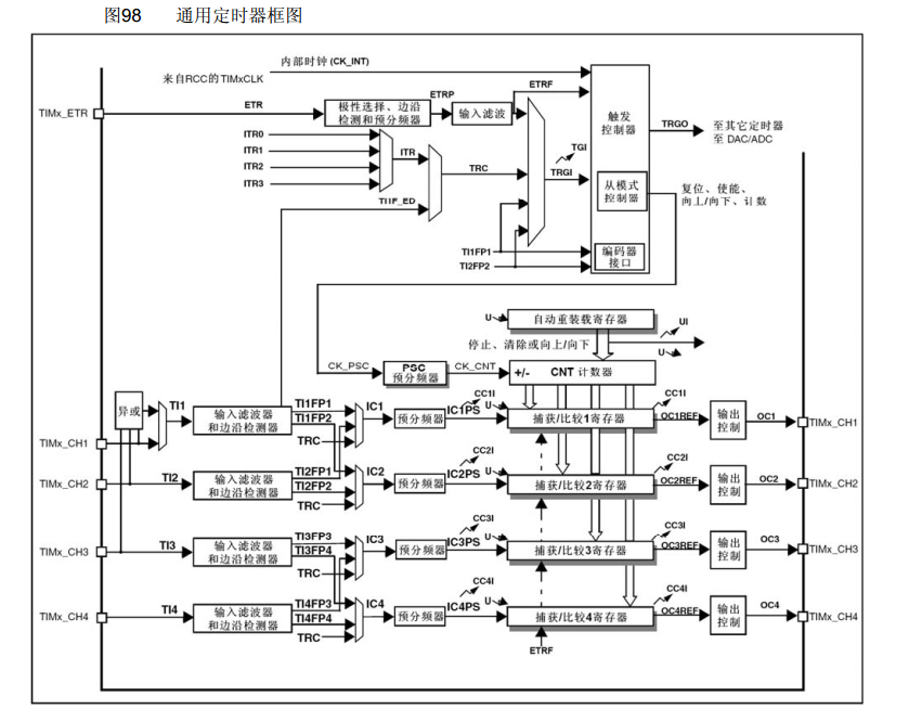

通用定时器

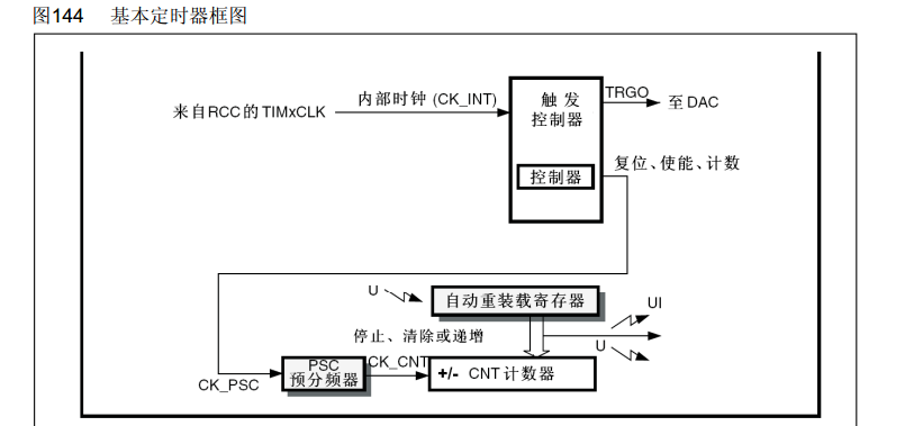

基本定时器

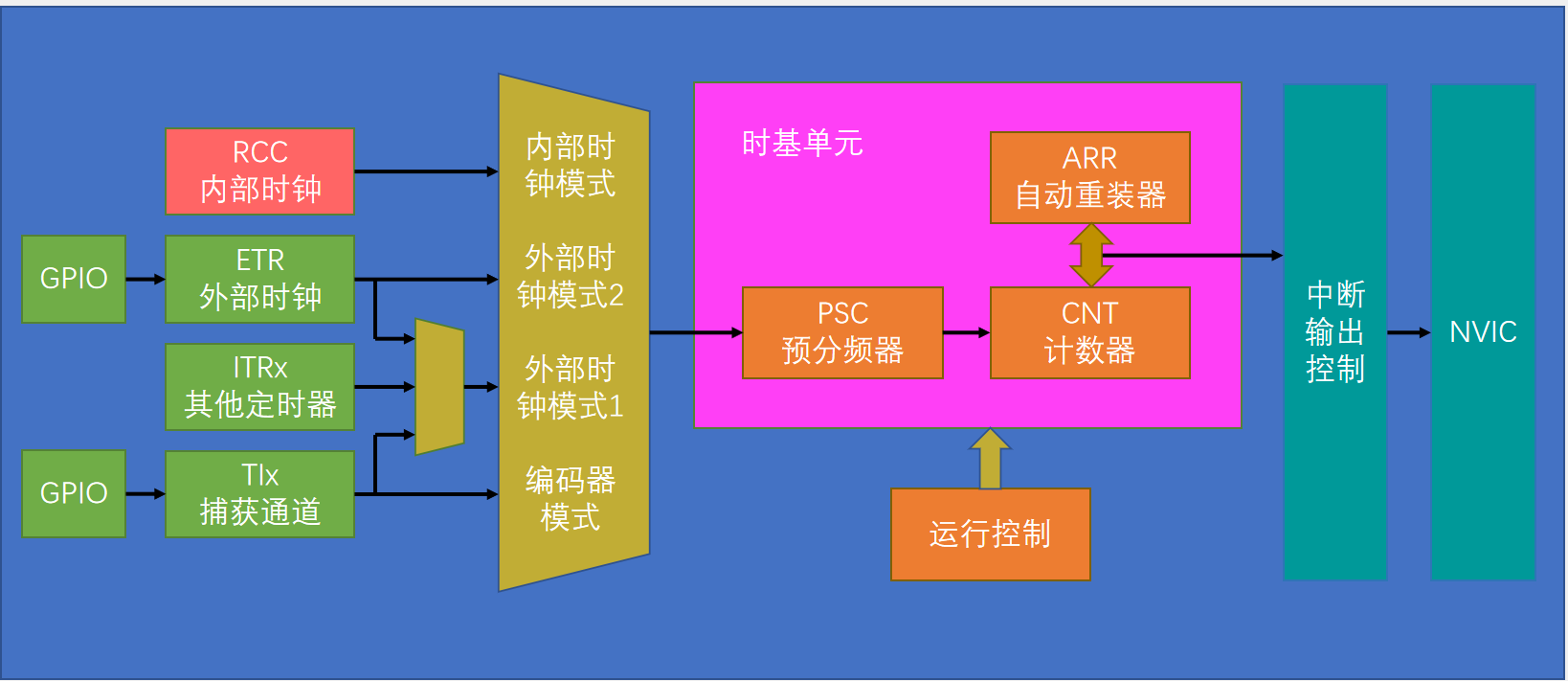

定时器中断基本结构

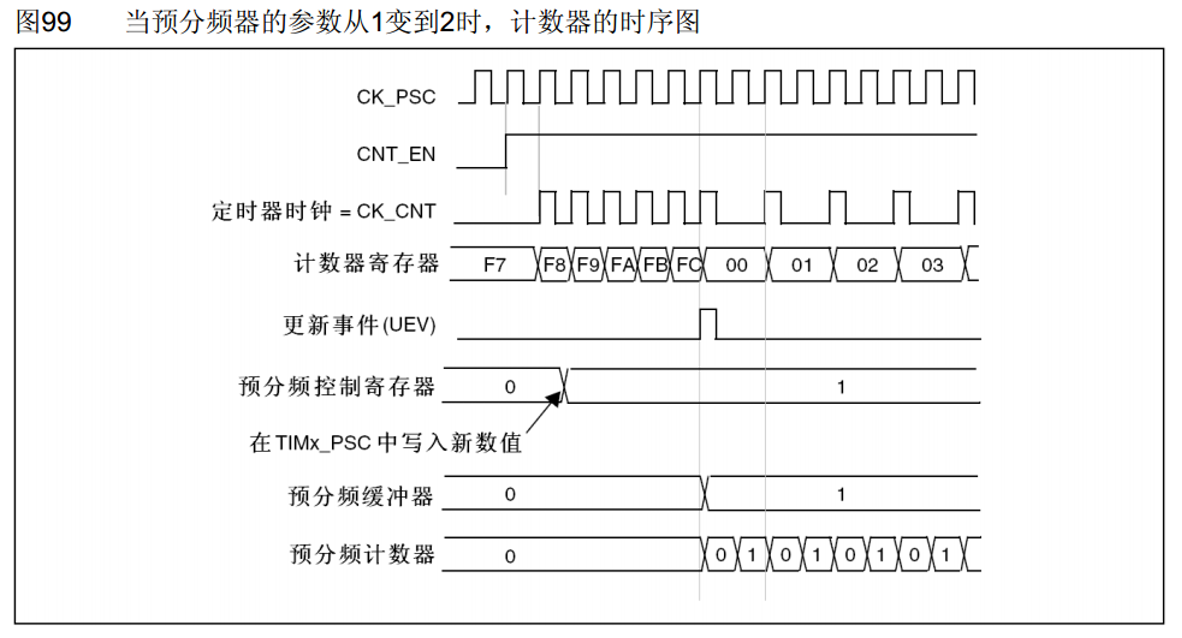

预分频器时序
计数器计数频率：CK_CNT = CK_PSC / (PSC + 1)

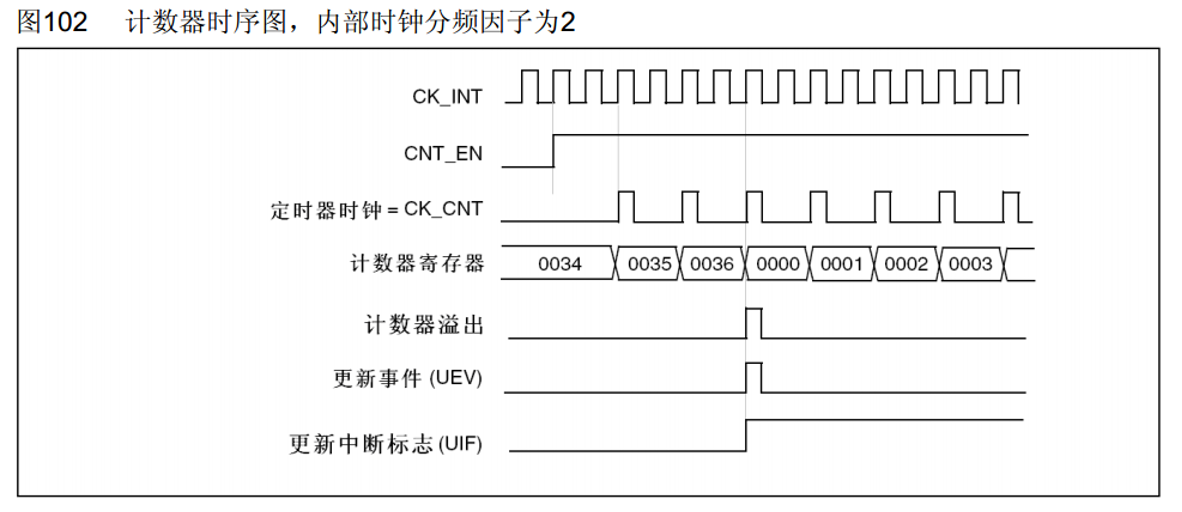

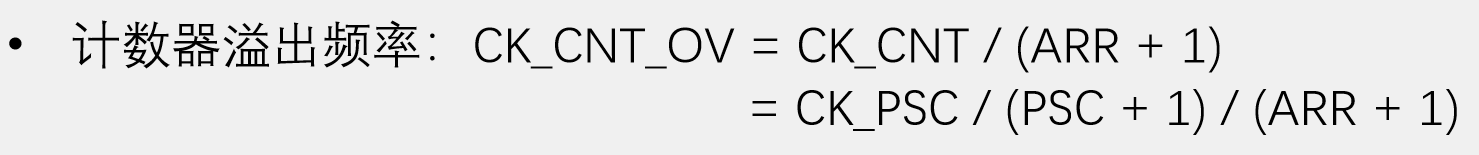

计数器时序

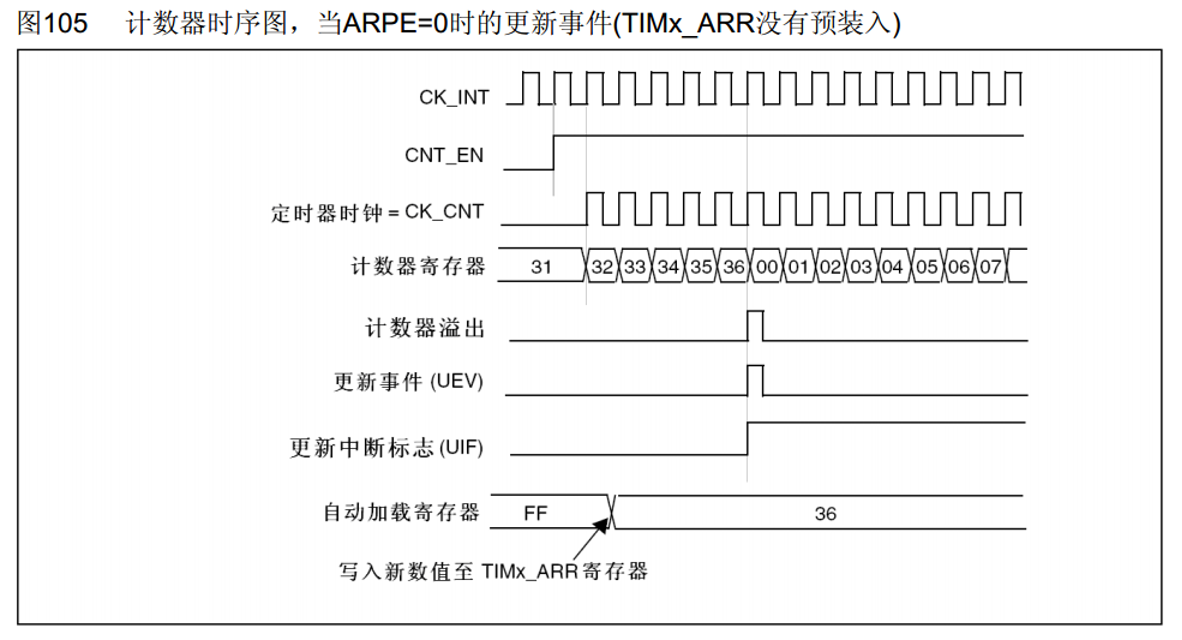

计数器无预装时序

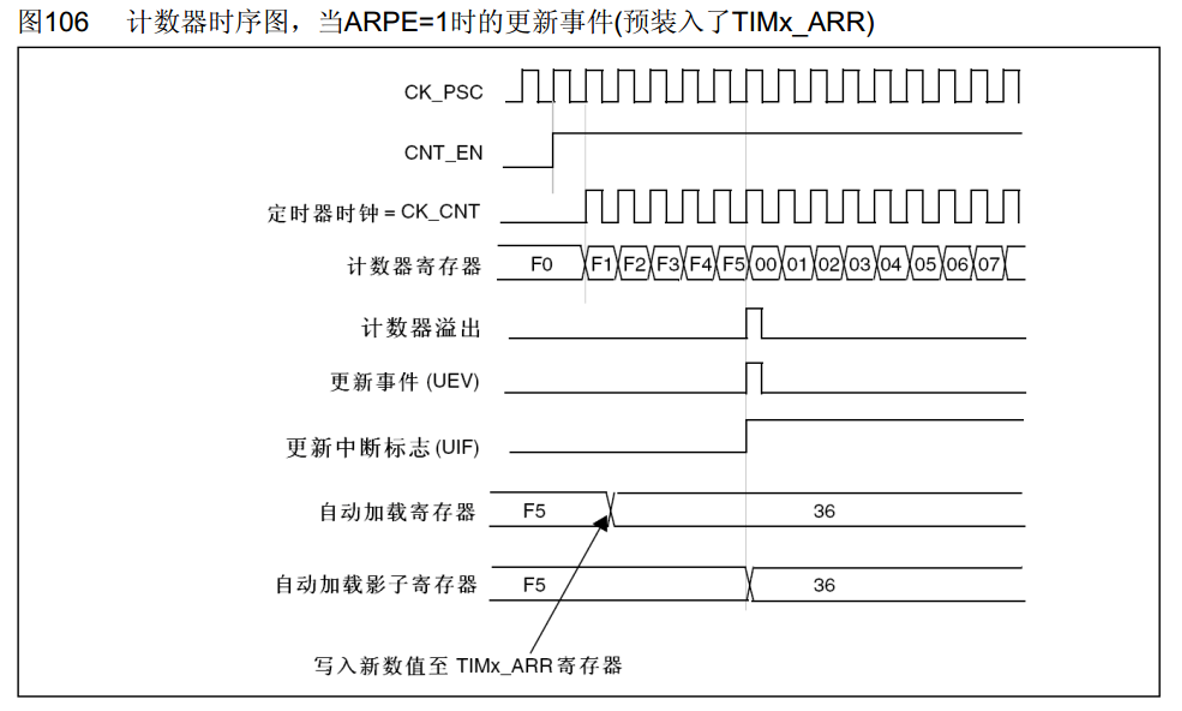

计数器有预装时序

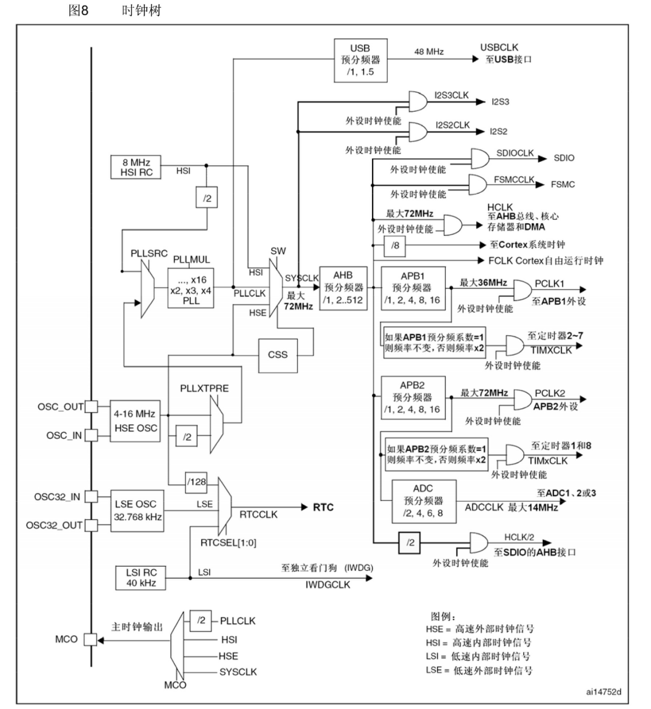

RCC时钟树
编码器接口介绍
Encoder Interface编码器接口
编码器接口可接收增量（正交）编码器的信号，根据编码器旋转产生的正交信号脉冲，自动控制CNT自增或自减，从而指示编码器的位置、旋转方向和旋转速度
每个高级定时器和通用定时器都拥有1个编码器接口两个输入引脚借用了输入捕获的通道1和通道2

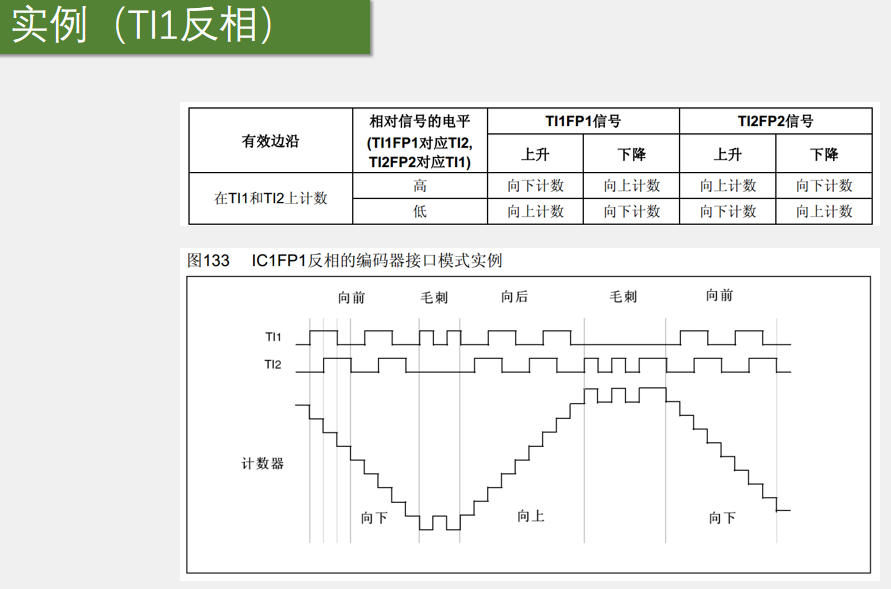

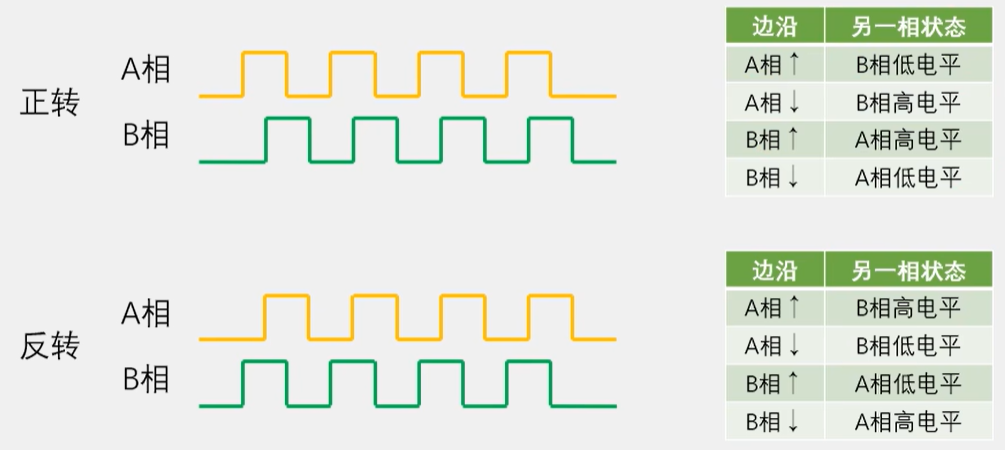

正交编码器
输入捕获
- IC(Input Capture）输入捕获
- 输入捕获模式下，当通道输入引脚出现指定电平跳变时，当前CNT的值将被锁存到CCR中，可用于测量PWM波形的频率、占空比、脉冲间隔、电平持续时间等参数
- 每个高级定时器和通用定时器都拥有4个输入捕获通道
- 可配置为PWMI模式，同时测量频率和占空比
- 可配合主从触发模式，实现硬件全自动测量

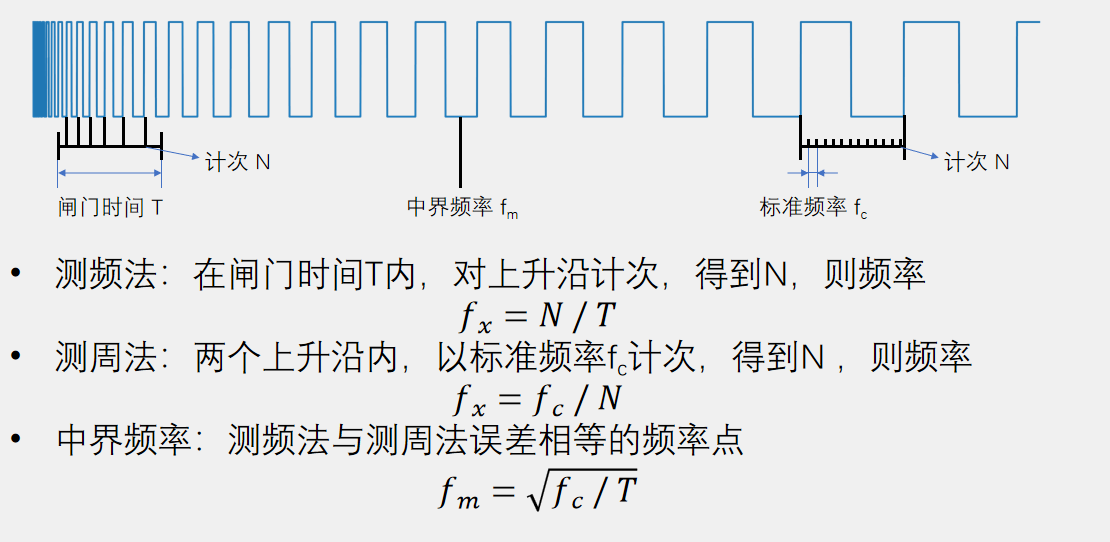

频率测量

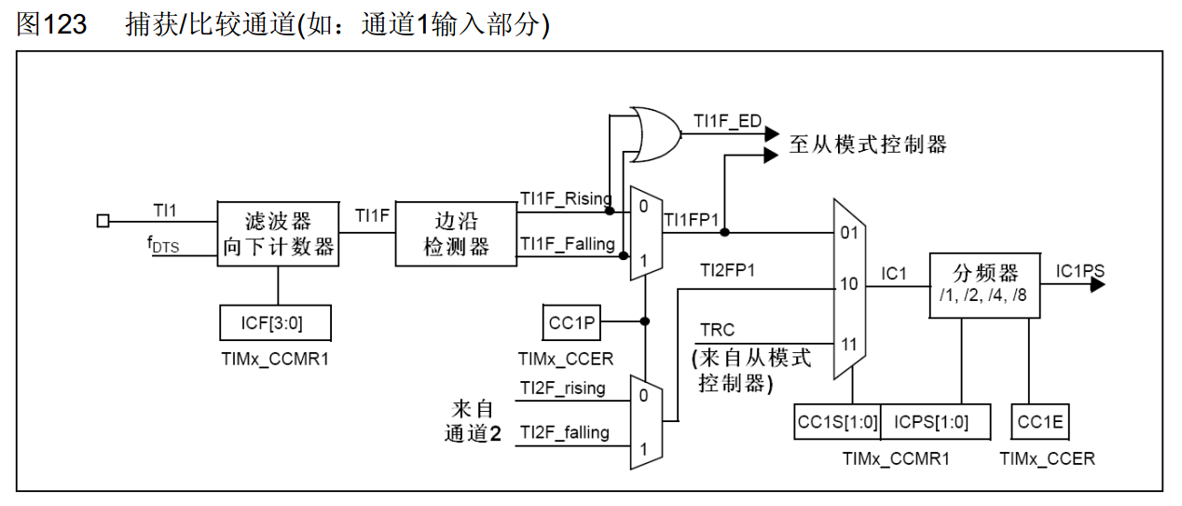

输入捕获通道
“输入捕获通道”，一般是指 定时器（TIM）的输入捕获功能所用的通道
1. 输入捕获通道的概念
在 STM32（或 GD32、其他 MCU）里，定时器（TIM）有很多 通道（CH1、CH2、CH3、CH4）。
这些通道既可以用来 输出比较（PWM 输出），也可以用来 输入捕获。
输入捕获：就是把外部信号的上升沿/下降沿“捕获”到定时器里，并记录下那个时刻的计数值（CNT）。
这样 MCU 就能通过 比较两个捕获值的差值，来计算信号的周期、频率、占空比等。
2. 输入捕获通道的基本组成
每个定时器有若干个通道，例如 TIM2 有 4 个通道：
TIM2_CH1
TIM2_CH2
TIM2_CH3
TIM2_CH4
这些通道就叫 输入捕获通道。
作用：
通过 GPIO 引脚接收外部信号 → 输入到定时器的某个通道 → 硬件自动把计数器的值保存到捕获寄存器（CCR1、CCR2、CCR3、CCR4）。
3. 输入捕获通道的应用举例
测量外部信号频率
比如用 TIM2_CH1 捕获上升沿信号，记录 t1、t2 两次的 CNT 值。
周期 = t2 - t1
频率 = 定时器时钟 / (t2 - t1)
测量脉宽（占空比）
配置一个通道捕获上升沿，另一个通道捕获下降沿。
两个捕获值相减就得到高电平持续时间。
再结合周期就能得到占空比。
4. 举个具体的 STM32 例子
假如用 TIM3_CH2 (PB5) 做输入捕获：
配置 GPIO：
PB5 → 复用功能 → TIM3_CH2。
配置 TIM3：
预分频器设置好，保证定时器计数频率合适。
设置 TIM3_CH2 为输入捕获模式，捕获上升沿。
中断：
当有外部信号输入时，中断触发，CCR2 自动存储捕获到的 CNT 值。
软件读取 CCR2 值进行计算。
5. 关键寄存器（以 STM32 为例）
CCMRx：通道模式寄存器 → 设置输入捕获模式/滤波器/分频
CCER：通道使能寄存器 → 选择上升沿/下降沿捕获
CCR1~CCR4：捕获寄存器 → 保存捕获的 CNT 值
总结：
输入捕获通道就是定时器的一个功能引脚，用来捕获外部信号的时刻，从而实现频率、周期、占空比等的测量。

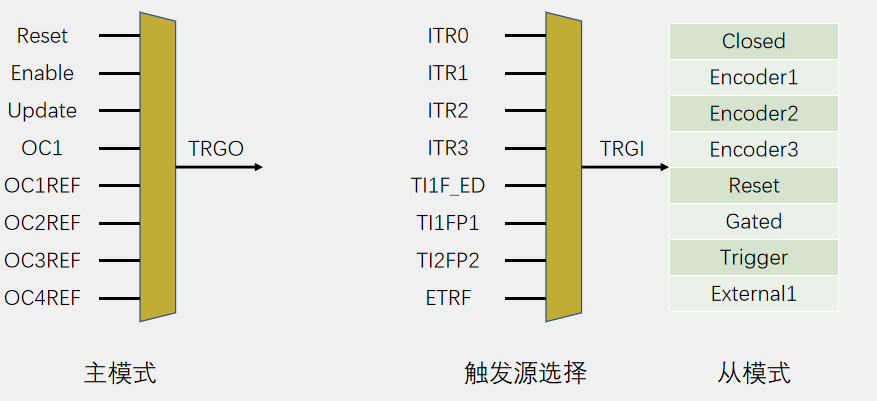

主从触发模式

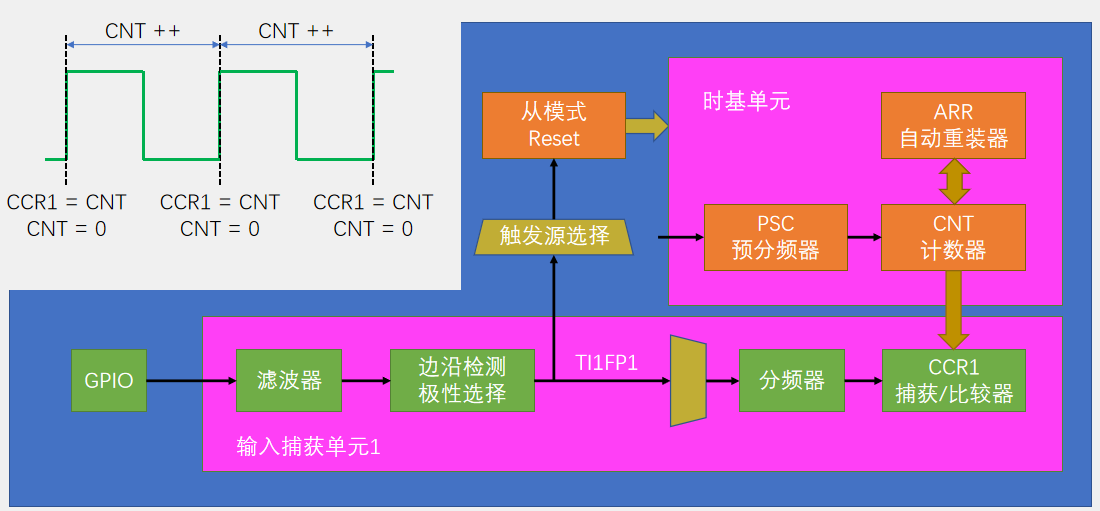

输入捕获基本结构

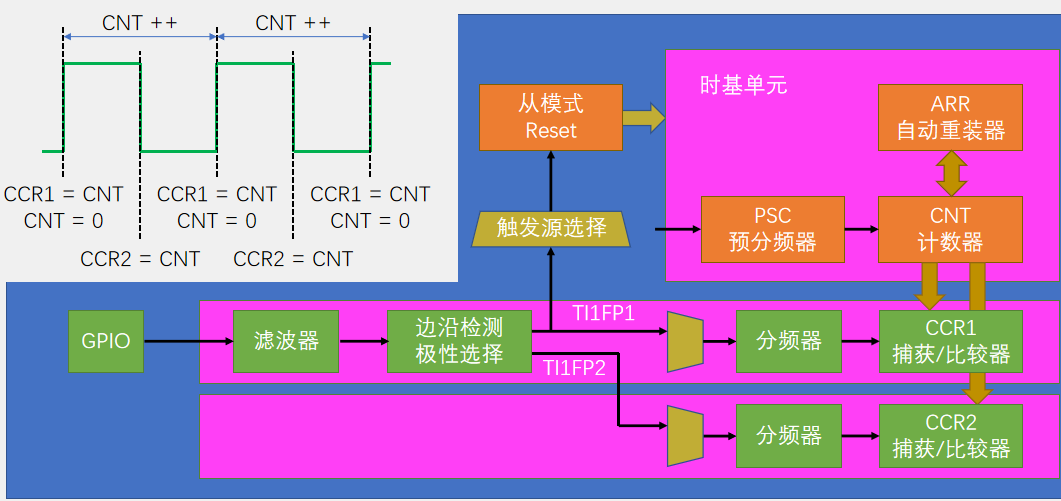

PWMI基本结构

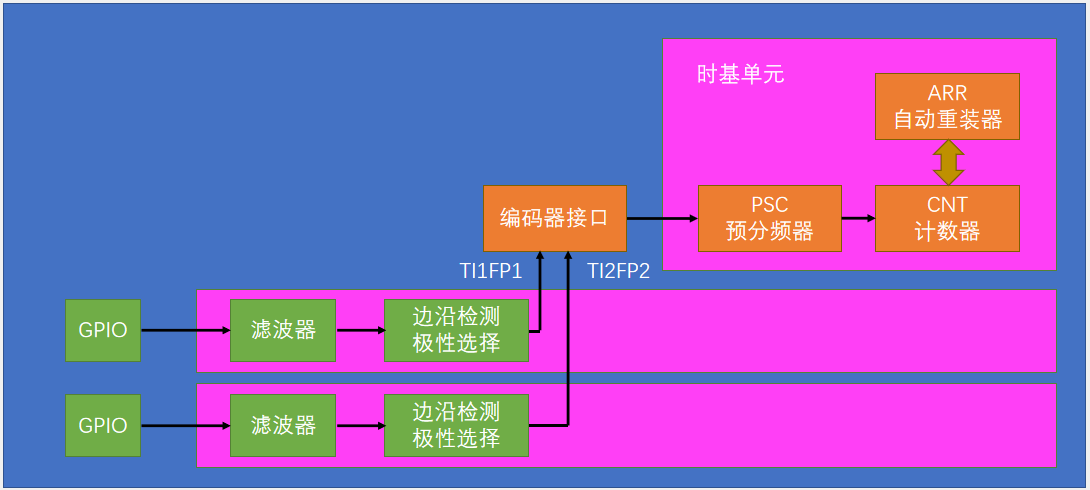

编码器接口基本结构

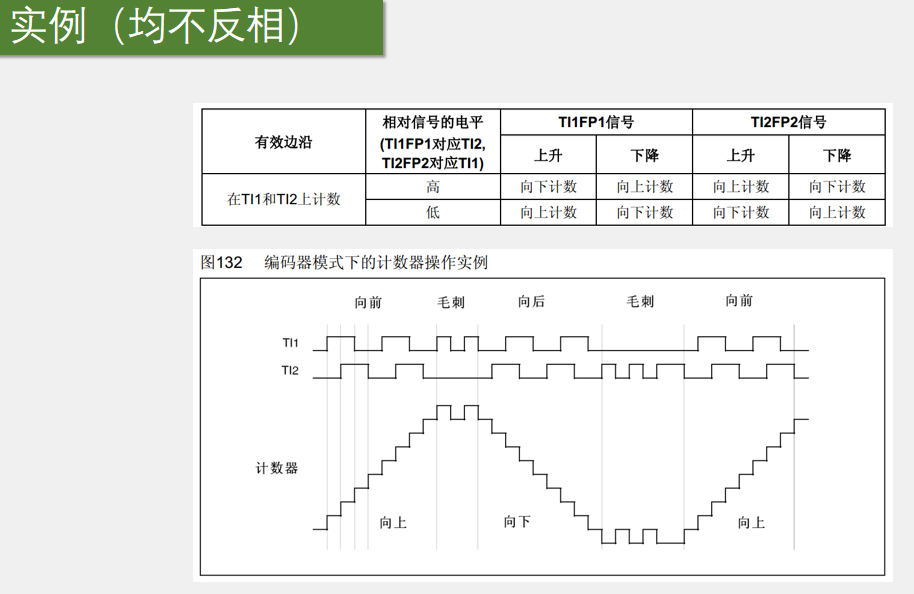

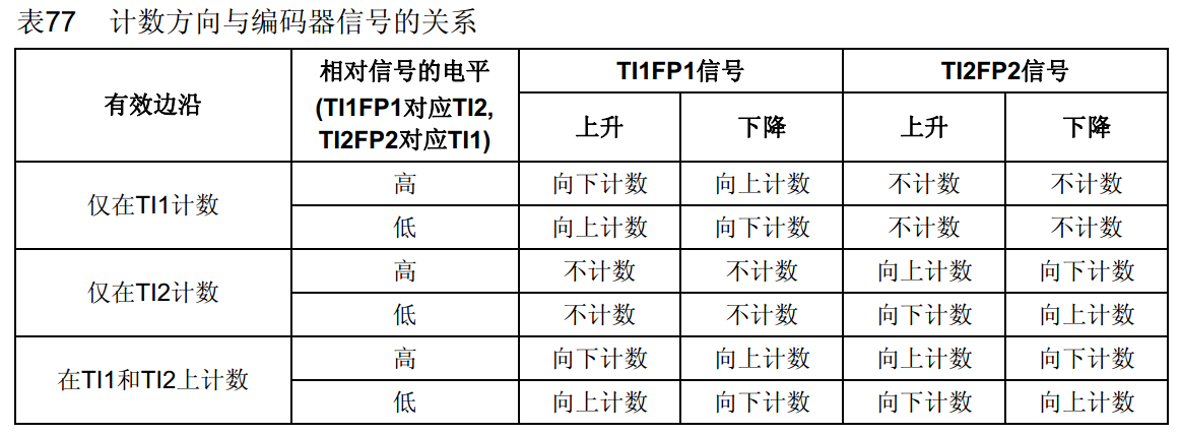

工作模式

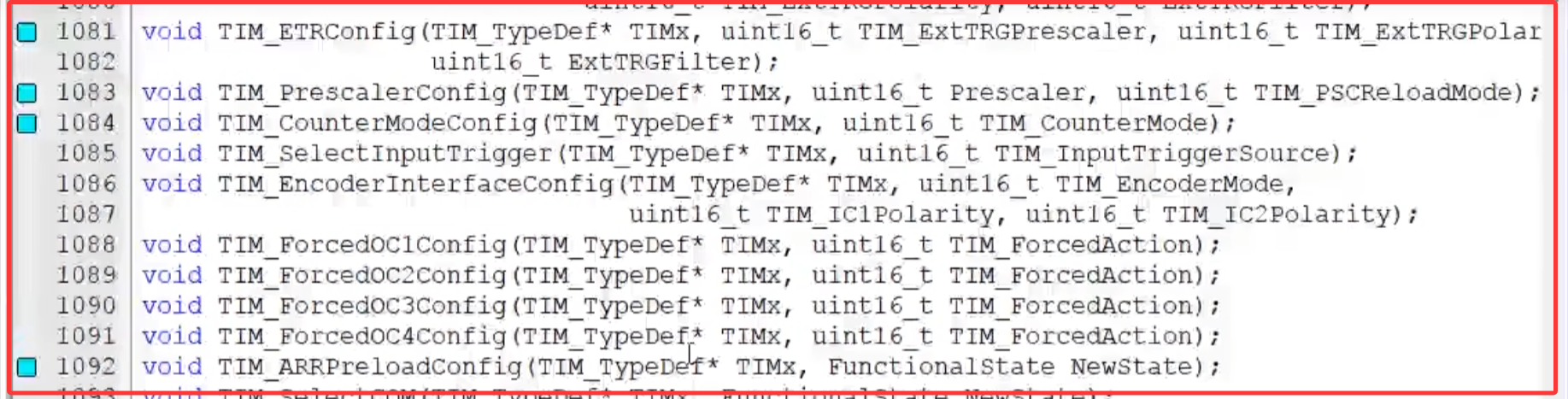

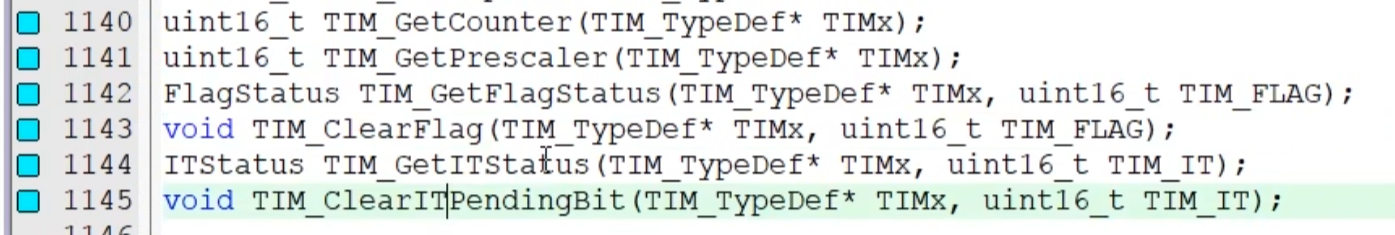

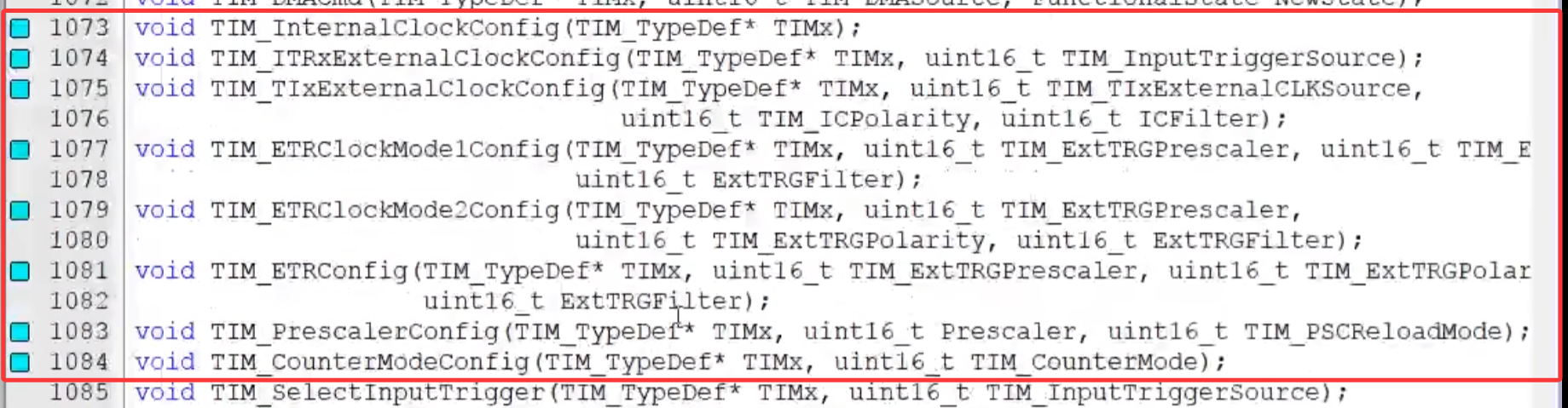

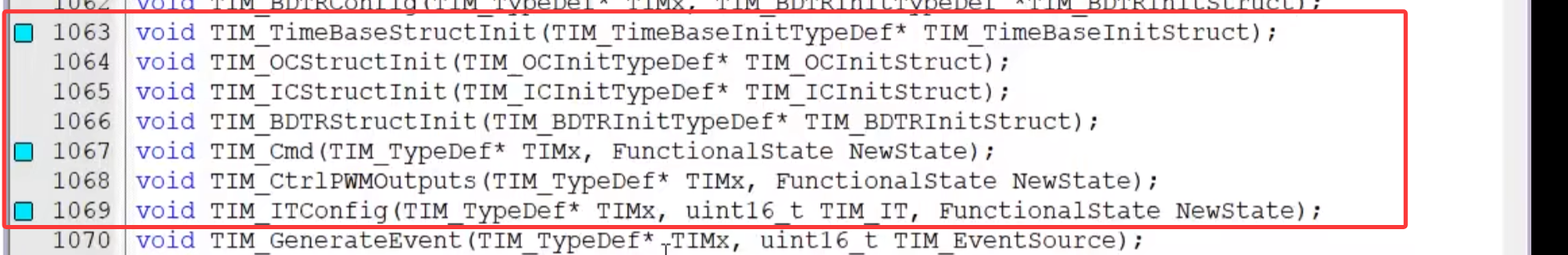

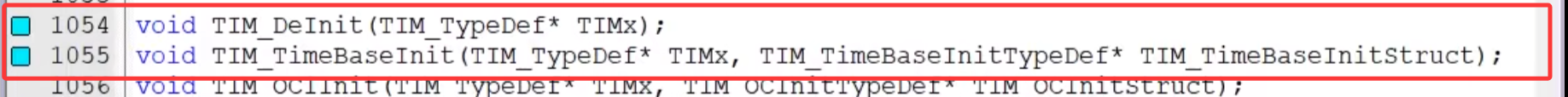

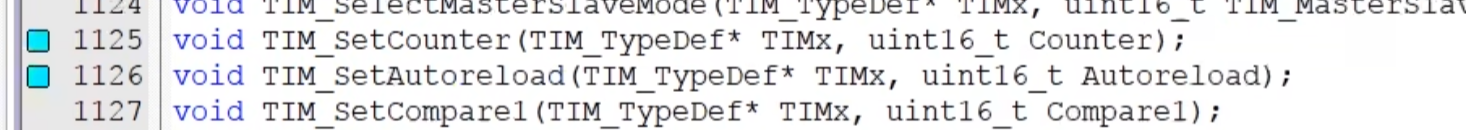

定时器编码器配置
