【中微半导体】嵌入式C语言,函数指针表驱动状态机( 代码风格抽象，在 C 里模拟了“对象“、“多态“的效果)

---

---

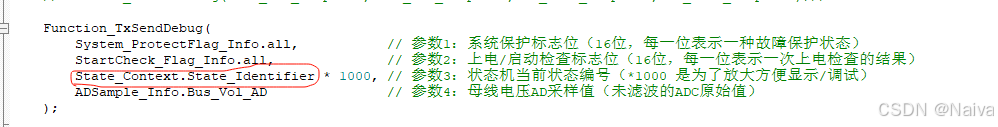

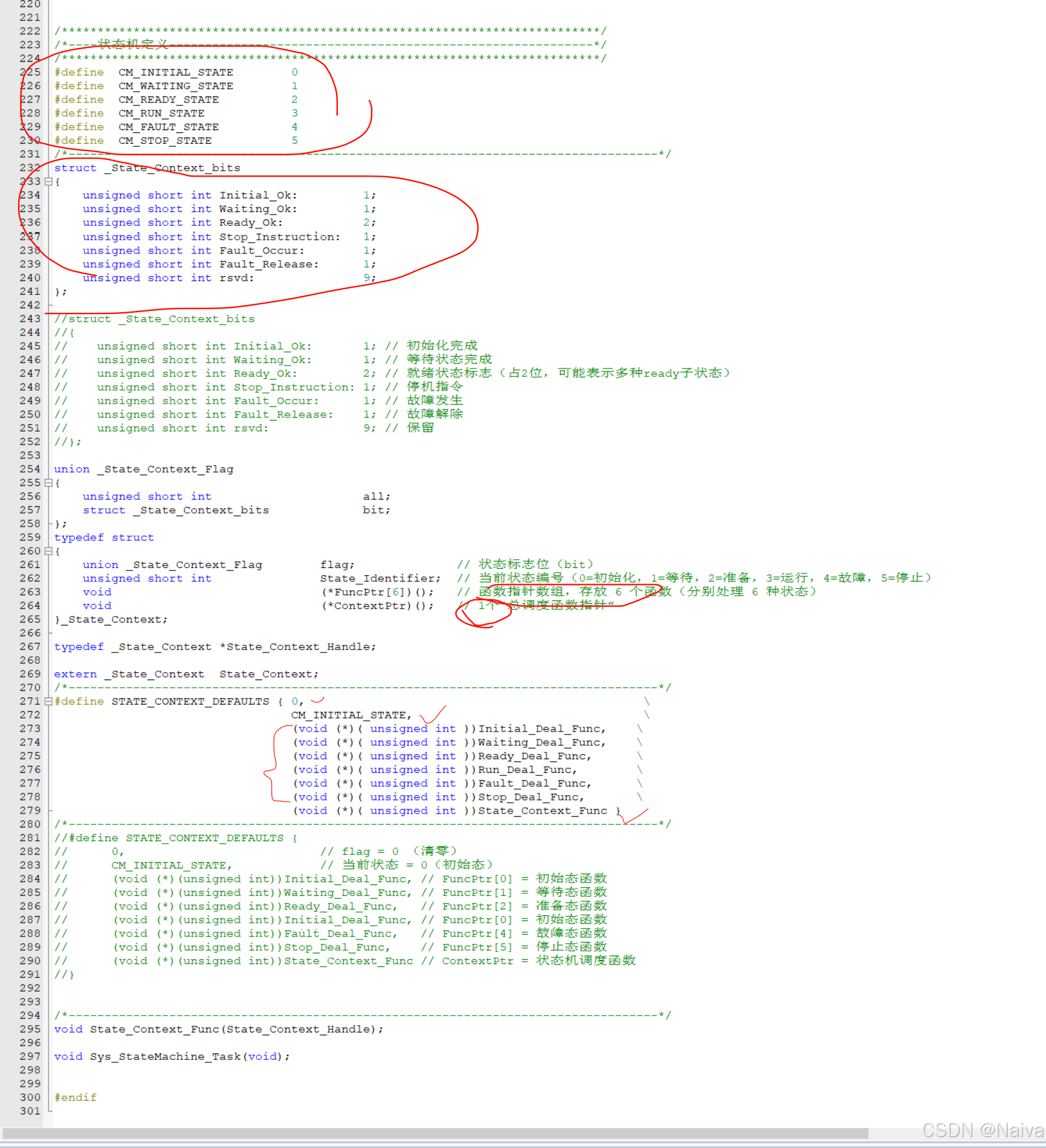

1️⃣ 先看数据结构

typedef struct
{union _State_Context_Flag flag;    // 状态标志位（bit）unsigned short int State_Identifier; // 当前状态编号void (*FuncPtr[6])();               // 各个状态对应的处理函数数组void (*ContextPtr)();               // 状态机调度函数
}_State_Context;

所以一个 _State_Context 变量（比如 State_Context）里面装了：

• flag → 各种状态标志（bit 位存储）
• State_Identifier → 当前状态编号（0=初始化，1=等待，2=准备，3=运行，4=故障，5=停止）
• FuncPtr[6] → 一个函数指针数组，存放 6 个函数（分别处理 6 种状态）
• ContextPtr → 一个额外的“总调度函数指针”

---

2️⃣ 默认初始化（STATE_CONTEXT_DEFAULTS）

宏定义：

#define STATE_CONTEXT_DEFAULTS {  0,                           // flag = 0 （清零）CM_INITIAL_STATE,            // 当前状态 = 0（初始态）(void (*)(unsigned int))Initial_Deal_Func, // FuncPtr[0] = 初始态函数(void (*)(unsigned int))Waiting_Deal_Func, // FuncPtr[1] = 等待态函数(void (*)(unsigned int))Ready_Deal_Func,   // FuncPtr[2] = 准备态函数(void (*)(unsigned int))Run_Deal_Func,     // FuncPtr[3] = 运行态函数(void (*)(unsigned int))Fault_Deal_Func,   // FuncPtr[4] = 故障态函数(void (*)(unsigned int))Stop_Deal_Func,    // FuncPtr[5] = 停止态函数(void (*)(unsigned int))State_Context_Func // ContextPtr = 状态机调度函数
}

于是：

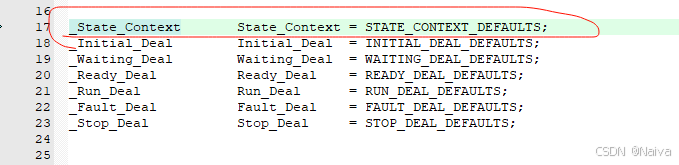

_State_Context State_Context = STATE_CONTEXT_DEFAULTS;

等价于：

State_Context.flag.all = 0;                // 标志位清零
State_Context.State_Identifier = 0;        // 当前状态 = 初始态
State_Context.FuncPtr[0] = Initial_Deal_Func;
State_Context.FuncPtr[1] = Waiting_Deal_Func;
State_Context.FuncPtr[2] = Ready_Deal_Func;
State_Context.FuncPtr[3] = Run_Deal_Func;
State_Context.FuncPtr[4] = Fault_Deal_Func;
State_Context.FuncPtr[5] = Stop_Deal_Func;
State_Context.ContextPtr = State_Context_Func;

---

3️⃣ 数据演练：状态机如何运行

第一步：初始化

State_Context.flag.all = 0;       // 标志位全清
State_Context.State_Identifier = 0; // 当前状态 = CM_INITIAL_STATE

---

第二步：运行调度函数

假设主循环里调用：

State_Context.ContextPtr(&State_Context);

这等价于：

State_Context_Func(&State_Context);

---

第三步：在 State_Context_Func() 里会调度

通常 State_Context_Func() 逻辑是这样的：

void State_Context_Func(State_Context_Handle h) {unsigned short s = h->State_Identifier; // 取当前状态h->FuncPtr[s](h);  // 执行对应的状态处理函数
}

假设 State_Identifier = 0，那么：

h->FuncPtr[0](h);

会调用：

Initial_Deal_Func(h);

---

第四步：状态切换

在 Initial_Deal_Func() 里，可能会这样：

void Initial_Deal_Func(State_Context_Handle h) {printf("运行初始化流程...\n");h->flag.bit.Initial_Ok = 1;   // 设置标志位：初始化完成h->State_Identifier = 1;      // 切换到等待态
}

于是：

• 标志位 Initial_Ok 被置位
• 状态编号 State_Identifier 变成 1

---

第五步：下一轮调度

下次再执行：

State_Context.ContextPtr(&State_Context);

就会运行：

h->FuncPtr[1](h);

即：

Waiting_Deal_Func(h);

等待态逻辑执行完，可能把 State_Identifier 改成 2（进入就绪态）……
依此类推，就完成了 状态机自动跳转。

---

✅ 总结

这种写法的关键点是：

1. 用 结构体保存当前状态编号和所有状态处理函数指针。
2. State_Context_Func() 根据 State_Identifier 调用不同的函数。
3. 各状态处理函数可以修改 State_Identifier，实现状态跳转。

所以它就像一个 “跳转表” + “调度器”，而不是一大堆 if/else。

---

好问题 👍
你现在已经理解了代码的执行过程，下一步就是理解 这种写法为什么在嵌入式里常见，以及它的价值。

---

🏷 这种方式叫什么？

这种写法一般叫做：

• 函数指针状态机 (Function Pointer State Machine)
• 或者 表驱动状态机 (Table-Driven State Machine)

因为它的核心是：
用一个 函数指针表 (FuncPtr[]) 存储各个状态的处理函数，
再用 状态编号 (State_Identifier) 决定调用哪个函数。

---

✅ 意义（为什么嵌入式喜欢这样写？）

在嵌入式 C 里，状态机随处可见，比如：

• 电机控制流程：初始化 → 预充电 → 就绪 → 运行 → 故障
• 通信协议处理：IDLE → 接收头 → 接收数据 → 校验 → 结束
• UI 菜单导航：主界面 → 设置 → 参数修改 → 返回

传统写法就是一堆 if 或 switch：

switch(state) {case INIT: Initial_Deal_Func(); break;case WAIT: Waiting_Deal_Func(); break;...
}

但是 表驱动 + 函数指针 写法，把这些逻辑抽象了：

State_Context.FuncPtr[state](...);

这就有几个优势。

---

⚖️ 优点

1. 结构清晰、易扩展

   • 新增状态，只需要写一个新的处理函数 + 把函数指针放进表里，不用改一大堆 switch。
   • 状态数量多时，代码不会爆炸。

2. 高可维护性

   • 每个状态逻辑独立在一个函数里，不会写成几百行大 switch-case。
   • 模块化更强，方便调试。

3. 执行效率高

   • switch 可能会被编译器优化成跳转表，但函数指针数组直接就是跳转表 → 执行快。
   • 在实时系统里，这种确定性很重要。

4. 更接近面向对象的思想

   • 每个状态函数就像“对象的方法”，状态切换靠 State_Identifier，逻辑清晰。
   • 在 C 里模拟了“多态”的效果。

---

⚖️ 缺点

1. 不易理解（学习成本高）

   • 初学者一眼看不懂，尤其是 函数指针数组 + 调度函数，会觉得绕。

2. 调试麻烦

   • 如果指针赋错，可能直接跳到野函数地址 → MCU 硬件跑飞。
   • 比 switch-case 难跟踪。

3. 灵活性过高，容易滥用

   • 写状态机时应该保持清晰，如果把所有逻辑都“丢到函数指针里”，有时反而失去整体把握。

4. 对小项目可能过度设计

   • 如果状态就两个，比如 “开 / 关”，用 if 可能更简单。

---

🎯 总结一句话

这种写法是 函数指针表驱动状态机，
意义在于 让状态机更模块化、易扩展、执行高效，
但代价是 代码风格抽象，调试复杂，学习门槛高。

---
