猎板深度解析:EMI 干扰 —— 电子设备的隐形 “破坏者”
在科技飞速发展的今天,电子设备无处不在,它们极大地便利了我们的生活。然而,在这些设备正常运行的背后,存在着一个常常被忽视却又可能严重影响其性能的因素 —— 电磁干扰(Electromagnetic Interference,EMI)。猎板作为行业内的资深企业,对 EMI 干扰有着深入的研究和丰富的应对经验,接下来将为你详细解读这一电子设备的隐形 “破坏者”。
一、EMI 干扰的本质
EMI 干扰是指在电子设备工作过程中出现的一些与有用信号无关的电气变化现象,这些现象会对设备性能或信号传输产生有害影响。简单来说,它就像是电子设备世界里的 “噪音”,会干扰设备原本清晰、准确的 “信号语言”,导致设备出现各种异常情况。从物理原理上讲,当电流在导体中流动时,会在其周围产生磁场;而变化的磁场又会感应出电场,这种电场和磁场的相互作用就形成了电磁波。如果这些电磁波的频率、强度等参数与电子设备中正常信号的参数相互冲突,就会引发 EMI 干扰。
二、EMI 干扰的类型
传导干扰
传导干扰是 EMI 干扰的一种重要类型,它如同在电路这个 “高速公路” 上的违规车辆,通过导电介质把一个电网络上的干扰信号耦合到另一个电网络。例如,开关电源在工作时,由于其内部开关器件的高频通断,会产生高频的电压和电流波动。这些波动信号会沿着电源线等导体传播,进入与之相连的其他电子设备,从而对这些设备的正常工作造成干扰。在日常生活中,当我们使用一些劣质的充电器为手机充电时,手机可能会出现屏幕闪烁、充电不稳定等现象,这很可能就是传导干扰在作祟。
辐射干扰
辐射干扰则像是电子设备周围的 “隐形炸弹”,干扰源通过空间把其干扰信号以电磁波的形式耦合到另一个电网络。在高速 PCB 及系统设计中,高频信号线、集成电路的引脚、各类接插件等都可能成为具有天线特性的辐射干扰源。以电脑主板为例,主板上的 CPU、内存等芯片在高速运行时,会产生高频信号。如果主板的设计不合理,这些高频信号就会通过芯片引脚、线路等向外辐射电磁波,干扰周边的无线设备,如 WiFi 模块、蓝牙设备等,导致无线网络连接不稳定、蓝牙传输中断等问题。
三、EMI 干扰的产生原因
自然干扰源
自然干扰源主要来源于大气层的天电噪声、地球外层空间的宇宙噪声等。雷电是一种常见且强大的自然干扰源,当雷电发生时,会产生强烈的电磁脉冲,其瞬间的电场和磁场强度极高。这种电磁脉冲不仅会对地面上的电子设备造成直接的冲击,导致设备损坏,还会通过长距离的传播,对远距离的电子设备产生干扰,影响其正常运行。此外,太阳风暴、宇宙射线等也会对地球上的电子设备,尤其是卫星通信设备、高空飞行的飞机等产生干扰,可能导致通信中断、导航系统失灵等严重后果。
人为干扰源
人为干扰源是由机电或其他人工装置产生电磁能量干扰。其中,有意发射干扰源如广播、电视、通信、雷达和导航等无线电设备,它们为了实现信号的传输,会主动发射特定频率和强度的电磁波。如果这些设备的发射频率与周边其他电子设备的工作频率相近,或者发射功率过大,就可能对其他设备产生干扰。无意发射干扰源则更为常见,像交通车辆的点火系统、架空输电线的电晕放电、照明器具的开关动作、电动机械的运转、家用电器的工作以及工业、医用射频设备等,它们在完成自身功能的同时,会附带产生电磁能量的发射。例如,家用微波炉在工作时,会产生微波辐射,如果微波炉的屏蔽性能不佳,这些微波就可能泄漏出来,干扰附近的电子设备,如电视、收音机等。
四、EMI 干扰的危害
在电磁干扰下,电子产品可能会出现各种异常情况。暂时性的误动作或功能失调较为常见,比如在播放音乐时,突然出现杂音;手机在通话过程中,声音断断续续。严重时,电子产品会出现工作性能的永久性降级甚至失灵,这不仅会降低产品的可靠性,还会缩短产品的使用寿命。在一些对电子设备可靠性要求极高的领域,如医疗设备、航空航天设备等,EMI 干扰的危害更为严重。医疗设备中的监护仪、心电图机等如果受到 EMI 干扰,可能会输出错误的检测数据,影响医生对患者病情的判断;航空航天设备中的导航系统、通信系统一旦受到干扰,可能会导致飞机、卫星等飞行器失去控制,引发严重的安全事故。
五、猎板解读 EMI 干扰的方法
频谱分析
猎板采用先进的频谱分析仪,对电子设备工作环境中的电磁频谱进行全面分析。通过频谱分析,可以准确地识别出干扰信号的频率、强度等参数。例如,在对某款手机进行 EMI 测试时,通过频谱分析仪发现,在 2.4GHz 频段存在一个强度较高的干扰信号,经过进一步排查,确定是附近的无线路由器工作不稳定导致的。频谱分析就像是给电磁信号做 “体检”,能够快速、准确地找出干扰源的 “病根”。
时域分析

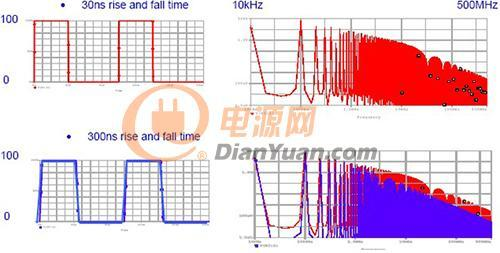

时域分析也是猎板常用的方法之一。通过示波器等设备,观察干扰信号在时间轴上的变化情况,了解干扰信号的波形、脉冲宽度、上升沿和下降沿等特征。比如,对于开关电源产生的传导干扰,通过时域分析可以清晰地看到干扰信号的脉冲波形,以及其出现的时间间隔和持续时间。这些信息对于判断干扰产生的原因和制定针对性的解决措施非常有帮助。
近场扫描
近场扫描是一种非常有效的定位干扰源的方法。猎板利用近场探头,对电子设备的电路板、元器件等进行逐点扫描,检测不同位置处的电磁场强度。通过绘制电磁场强度分布图,可以直观地确定干扰源的具体位置。例如,在对一块电脑主板进行 EMI 检测时,通过近场扫描发现,主板上的某一个芯片引脚附近的电磁场强度异常高,进一步检查发现该芯片的接地引脚虚焊,导致了辐射干扰的产生。
故障注入与模拟
为了更深入地了解 EMI 干扰对电子设备的影响,猎板还会采用故障注入与模拟的方法。通过人为地向电子设备中注入特定类型和强度的干扰信号,观察设备的响应情况,从而评估设备的抗干扰能力。同时,利用专业的电磁仿真软件,对电子设备在不同电磁环境下的工作状态进行模拟分析,预测可能出现的 EMI 问题,并提前进行优化设计。例如,在设计一款新型的汽车电子控制单元时,通过故障注入与模拟,发现当受到特定频率的辐射干扰时,控制单元会出现数据错误的情况。基于此,在产品设计阶段就对电路板的布局、屏蔽措施等进行了优化,提高了产品的抗干扰性能。
EMI 干扰是电子设备领域中一个不容忽视的问题,它严重影响着电子设备的性能和可靠性。猎板通过多种科学、有效的方法对 EMI 干扰进行解读,为解决 EMI 问题提供了有力的支持。在未来的电子设备设计与制造中,深入了解和有效应对 EMI 干扰将是确保产品质量和性能的关键环节。
