【单板硬件】基于AD的单板硬件设计

news 2025/8/11 8:16:50

文章目录

  • 前言
  • 创建原理图封装
  • 绘制pcb封装

前言

将本地的md笔记发出来

创建原理图封装

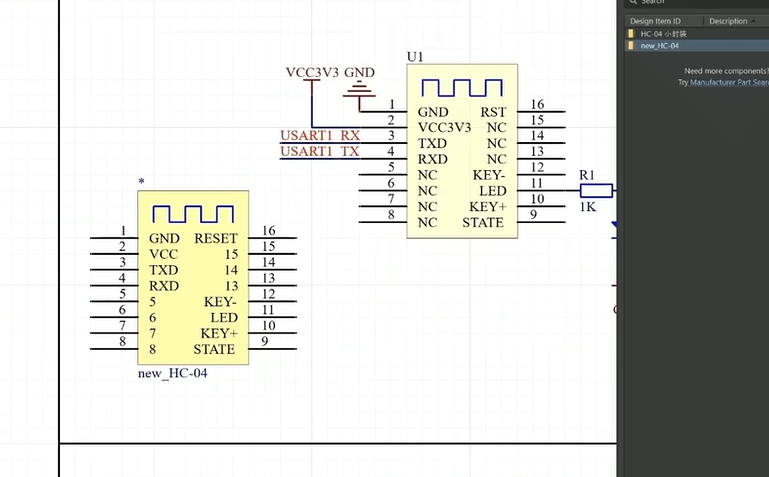

在这里插入图片描述

绘制pcb封装

  • 焊盘（pad）需要与实物的尺寸对应
    在这里插入图片描述

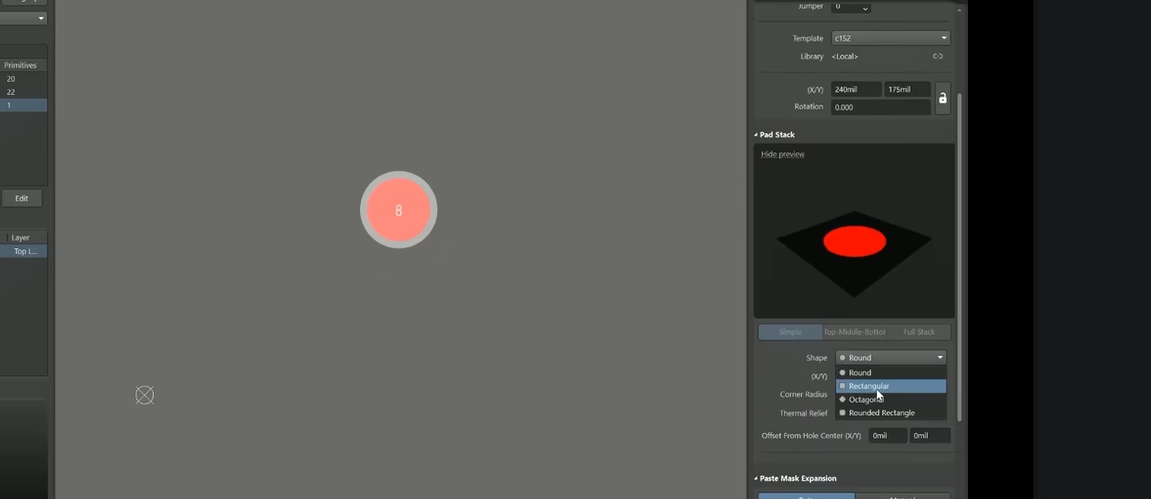

  • 改变焊盘的形状
    在这里插入图片描述

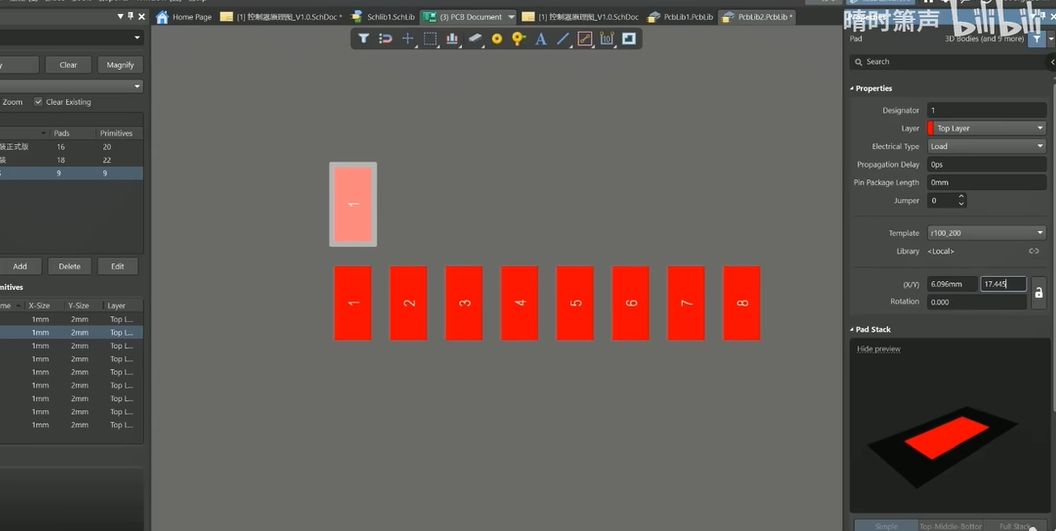

  • paste special，复制八个焊盘
    在这里插入图片描述

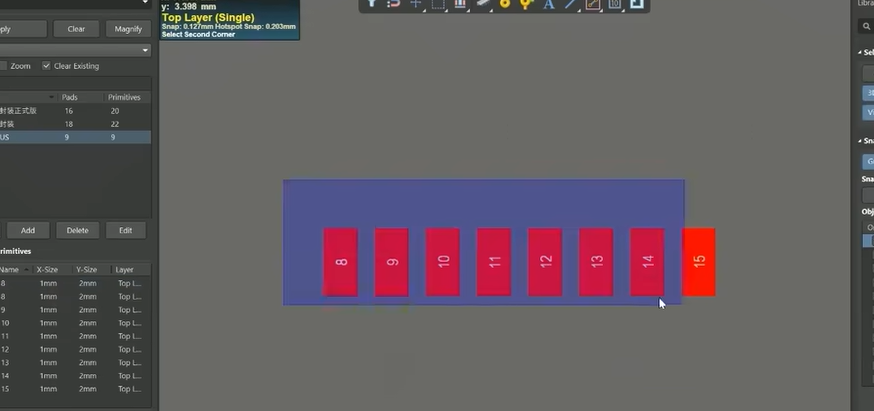

  • 通过计算焊盘的坐标来控制焊盘之间的距离
    在这里插入图片描述
  • 测量距离
    在这里插入图片描述
