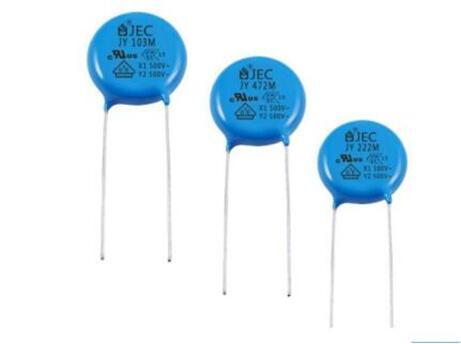

Y电容：

一、Y 电容的核心定义与作用

1. 本质属性

• 属于 “安全电容”，需通过 UL、IEC、GB 等安规认证（如 IEC 60384-14 标准）。
• 电容材质多为陶瓷（NP0/C0G、X7R 等），具有低损耗、高稳定性、耐高压特性。

2. 核心功能

• 共模滤波：滤除电网中的共模干扰信号（如火线和零线同时存在的干扰），避免干扰传导至设备内部或向外辐射。
• 安全隔离：即使电容失效（击穿），也不会导致火线 / 零线直接与外壳导通，仅产生微小漏电流（符合安全标准），保障人身安全。

3. 容量

Y 电容常用容量有：101，221，331，471，681，102，222，332，472单位为 PF。

4. 精度

Y 电容常用精度有±10%，±20%。

5. 温度等级

Y 电容温度等级通常为：-40℃~125℃

5. 耐压等级

Y 电容常见常用的有：Y1，Y2类

Y2电容耐压可耐压AC2500V，时间为60s，且漏电流<50mA。

YI类电容可耐压AC4000V，时间60s，且漏电流<50mA

Y1比Y2工频电压明显更高，除了工频耐压有区别，承受脉冲尖峰电压也有区别。

Y2类电容适用峰值脉冲电压5kV，Y1电容适用峰值脉冲电压8KV.

6. 额定电压

Y 电容常见额定电压有：250Vac / 300Vac / 400Vac / 500Vac。

Y 电容的绝缘电阻通常为10000MΩ以上。

7. 认证标准

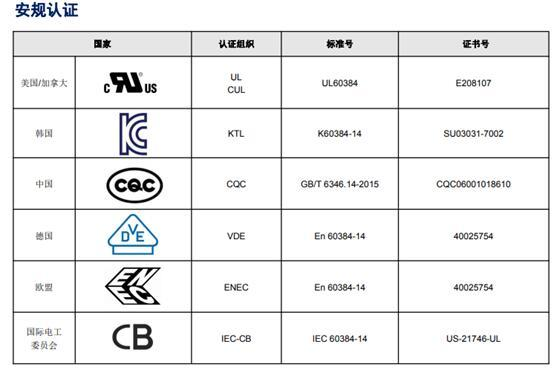

Y电容常见认证标志：

销往不同的国家，需要满足相应国家的安规认证。

8. 用途

Y电容通常连接在L线活N线与大地PE即外壳之间，用来滤除共模干扰信号。

因此，需要两个Y电容来滤除这对共模干扰，当L线和N线干扰信号流入，那么会通过端口的Y电容流入到PE即外壳，Y电容通常放端口为共模干扰信号提供通路，起到滤波作用，防止共模干扰信号流入产品。

为了不超过相关安全标准限定，通常要求漏电流小于10mA，所以Y电容容值不能大。通常是几nF。

对于市电供电的产品，如何选择Y1或Y2？

测试类型	电压要求	标准来源	关键参数
耐压测试 (L/N 对 PE)	1500V AC	IEC 60335-1/GB 4706.1	时间：1 分钟漏电流:≤5-10mA
浪涌测试 (共模)	4kV	IEC 61000-4-5/GB/T 17626.5	波形：1.2/50μs次数:±5 次 / 极性

Y2 可以耐压，AC2500V，适用峰值脉冲电压 5kV，所以选择 Y2 就可以
