MCP协议：CAD地图应用的AI智能化解决方案(唯杰地图MCP)

传统的 CAD 地图应用都是由人来操作的，用户需要学习复杂的 CAD 操作命令和地图管理流程，操作成本相对较高。如果能让 AI 来帮我们操作地图，是不是就非常方便？

如果所有 CAD 地图应用都能做智能化改造，让 AI 能够理解和操作地图数据，每个人都拥有一个虚拟的"地图智能助理"，我们只需要聊天一样跟地图智能助理"聊天"，用自然语言提出我们的地图需求，智能助理会自动帮我们操作地图应用，实现我们的需求，这将大大提升人们在地图处理、CAD 图纸分析、空间数据管理等方面的工作效率和体验！

唯杰地图基于 MCP 协议实现了 AI 代替人操作 CAD 地图应用这项技术，并应用到我们的唯杰地图引擎中，实现了唯杰地图系统的智能化改造。使用 MCP协议工具，天然地支持被 AI 识别和操控，包括地图浏览、CAD 图纸查询、空间数据提取、图形绘制等操作。同时还提供了一套前端 SDK，支持现有地图业务快速接入 AI、实现智能化，目前支持 Vue、React、Angular 等前端框架。

由于是基于标准的 MCP 协议实现的，具备通用性和广泛的适用性，可以通过各种不同类型的 MCP Host 来控制地图应用，比如可以通过网页上的 AI 对话框来控制地图应用，也可以通过Tace、Cursor 等 IDE 工具，或者通过 Dify、Coze 等智能体平台来操控，甚至可以通过手机App、微信小程序等方式远程遥控你的地图应用。我们可以与 AI 对话，让 AI 帮我们操作各类地图应用，实现我们的地图相关需求。

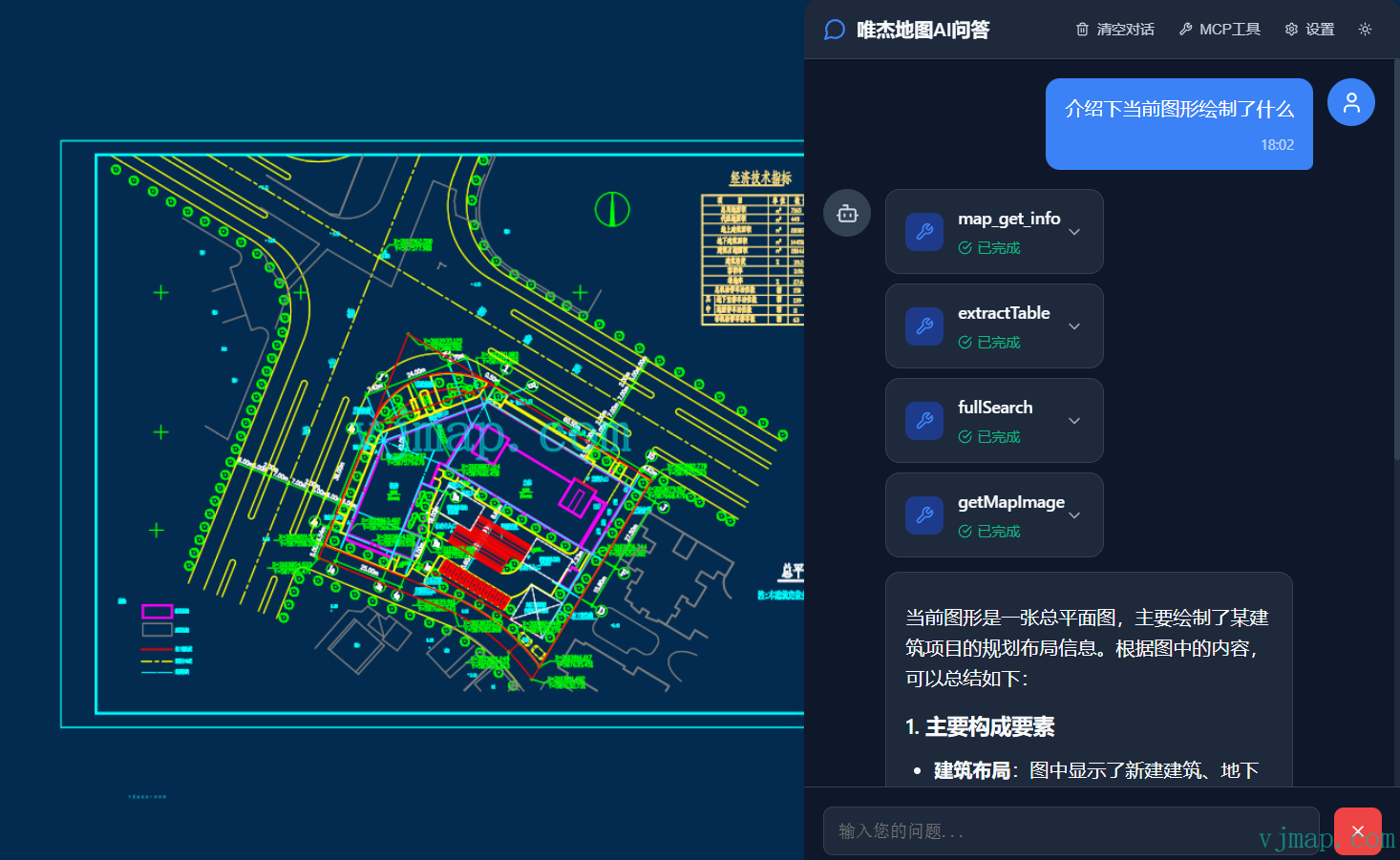

效果展示：

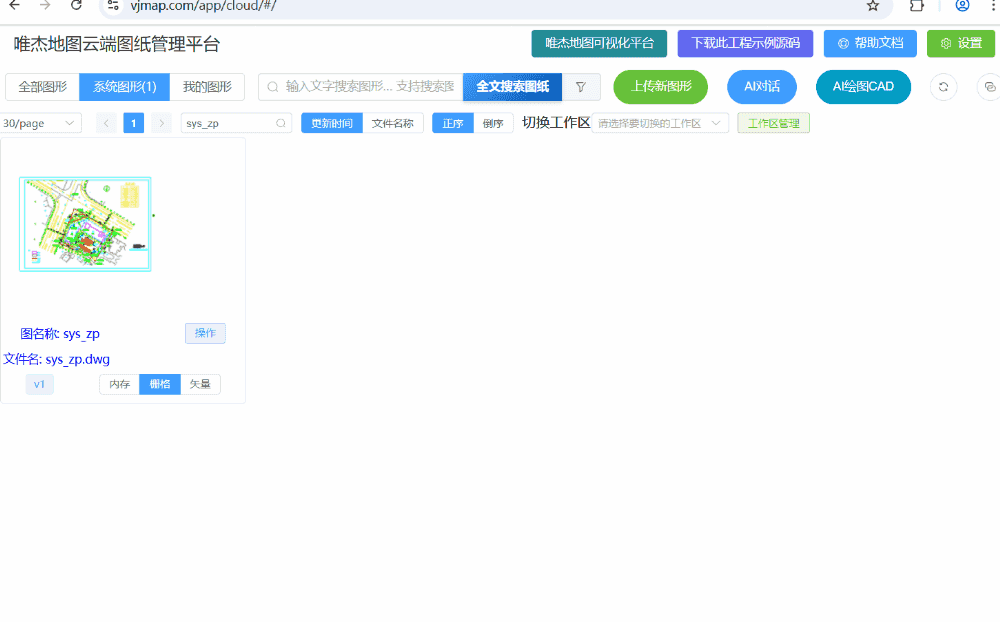

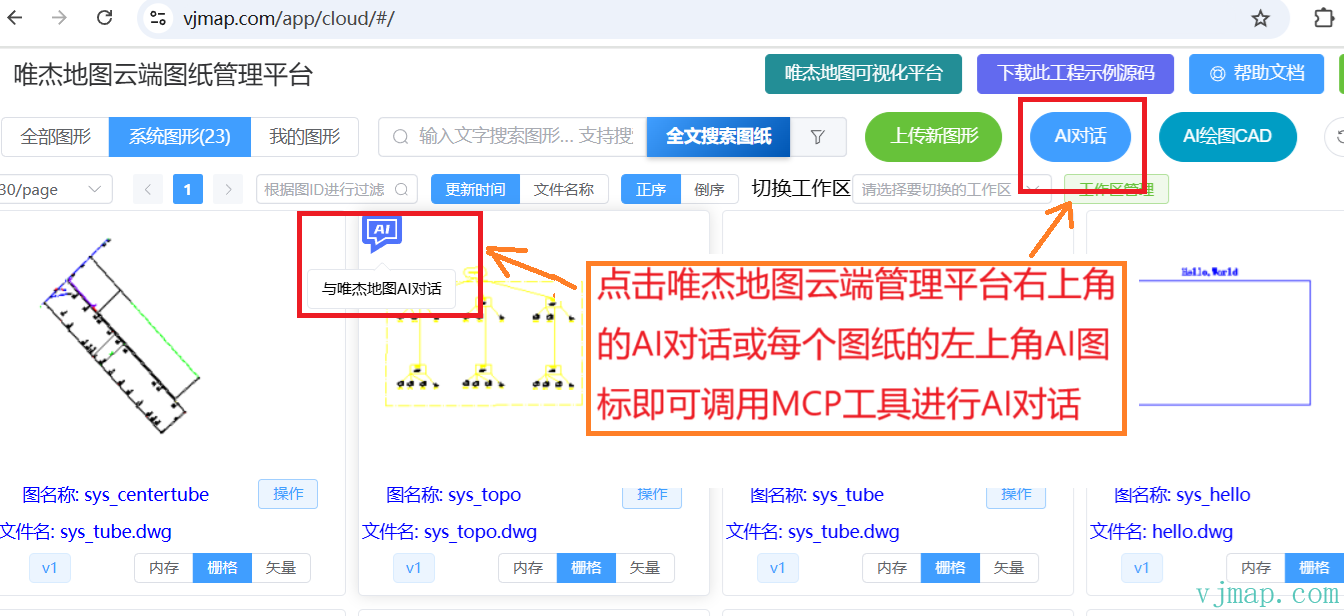

唯杰地图云端管理平台 https://vjmap.com/app/cloud/#/

image-20250803183709135

image-20250803180303071

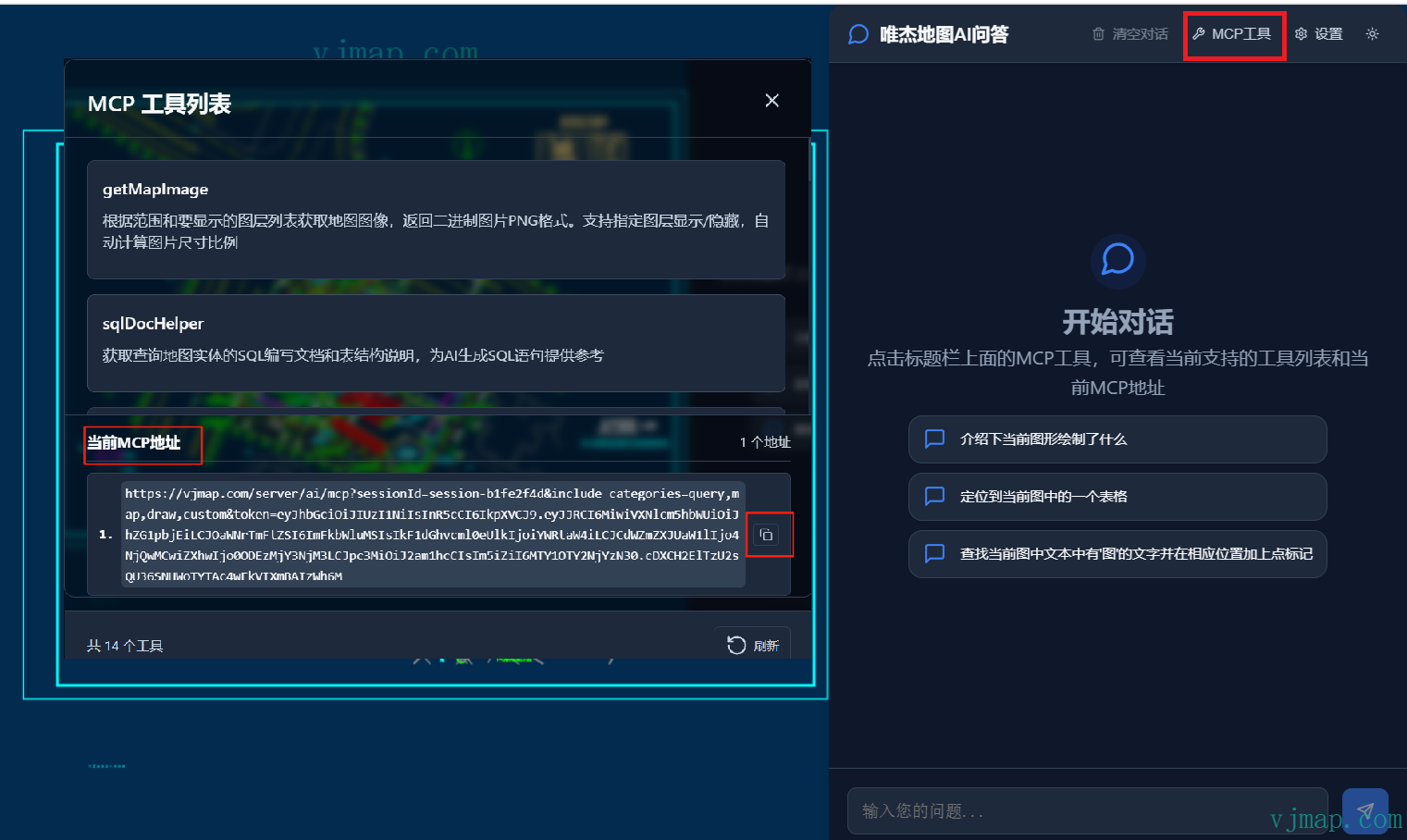

点击界面左上角的MCP地址，可查看此次会话的MCP地址

image-20250803175643751

可复制当前会话的MCP地址 到其他MCP客户端如cursor、trae或cherry studio中对当前地图进行提问

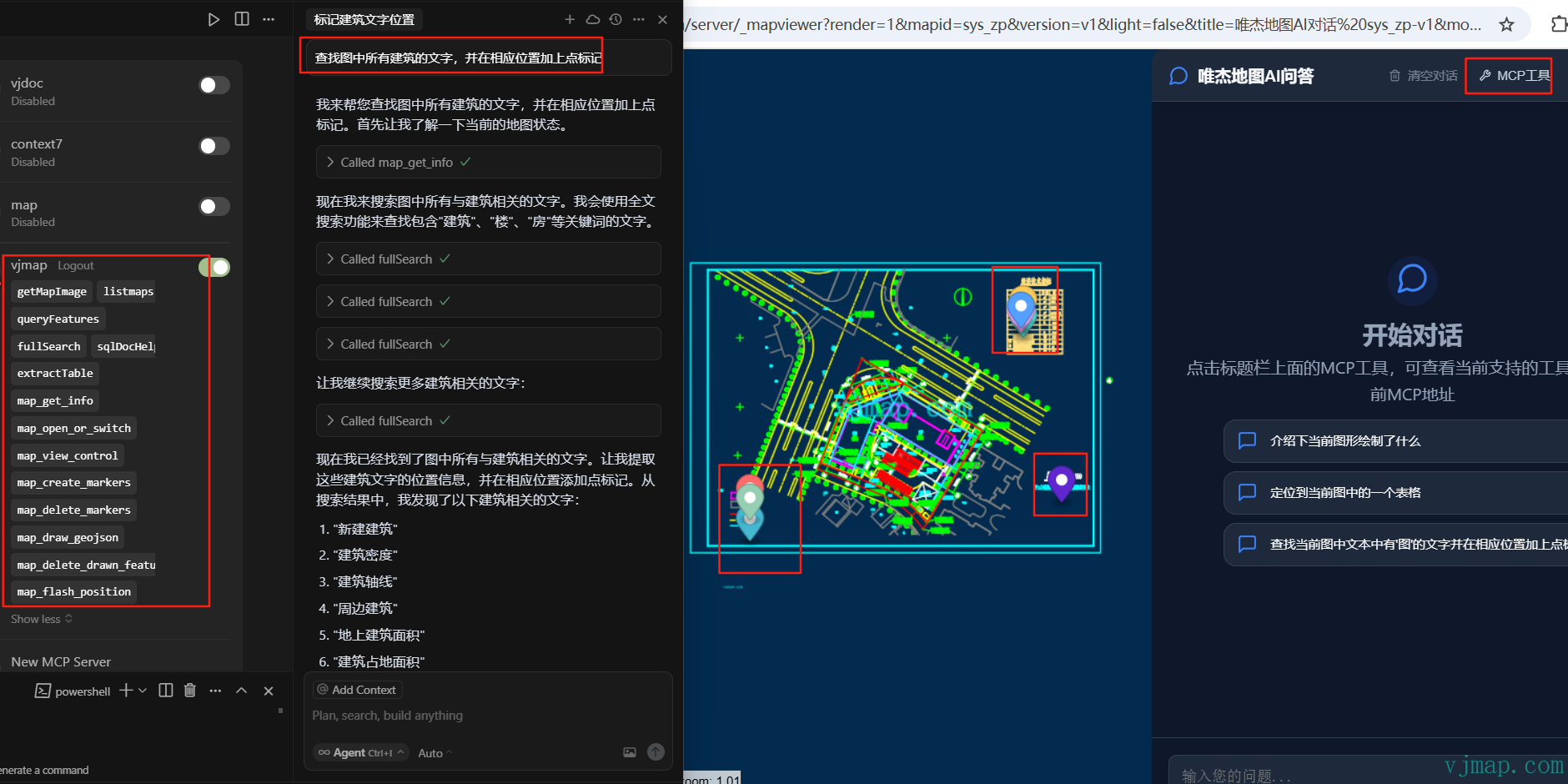

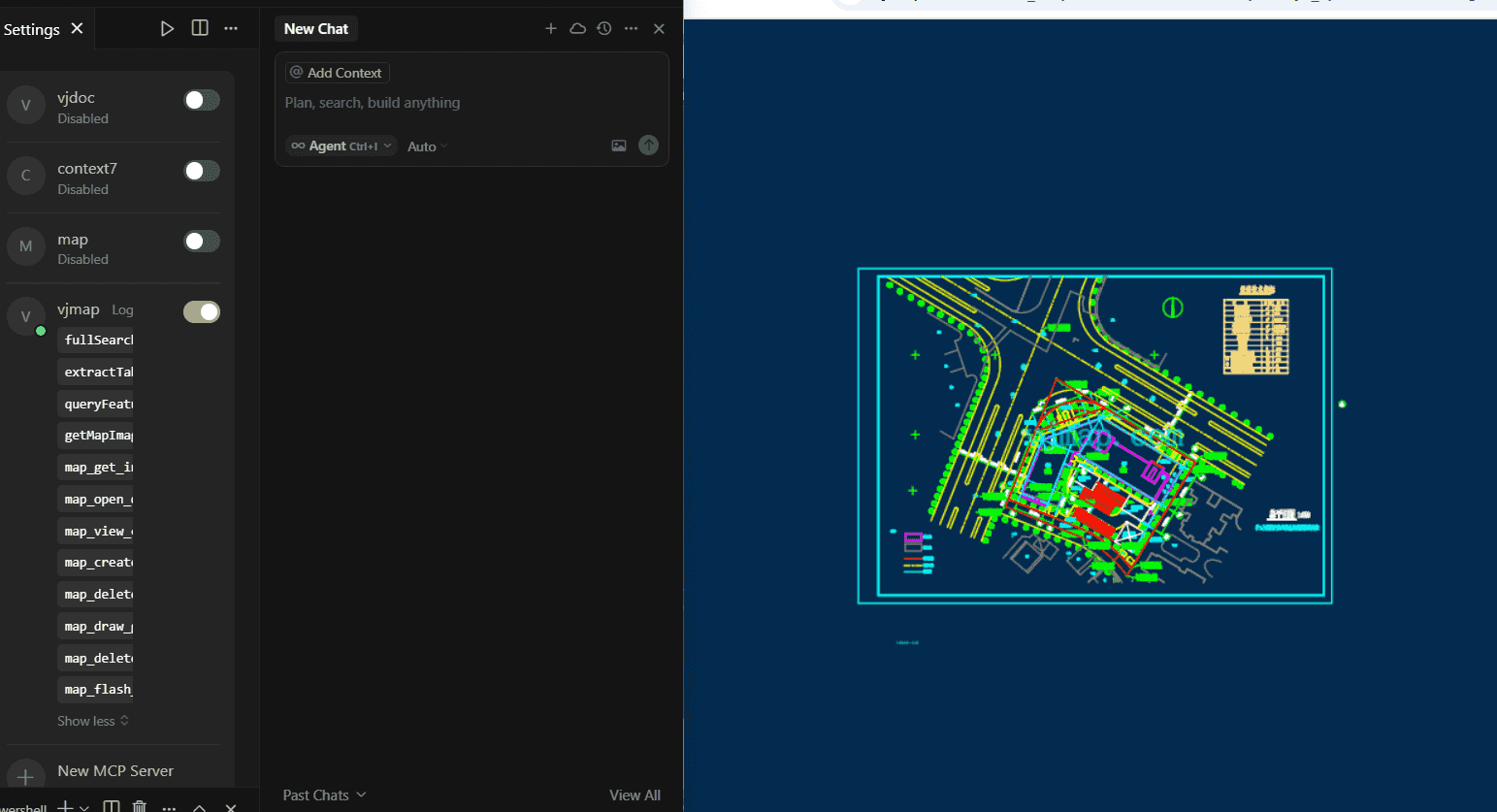

如在cursor中通过MCP地址调用地图相关操作

MCP架构原理与流程

唯杰地图MCP系统采用服务端-前端分离架构，通过MCP（Model Context Protocol）协议实现双向通信。系统支持服务端工具和前端工具的混合调用，实现复杂的地图操作和交互功能。

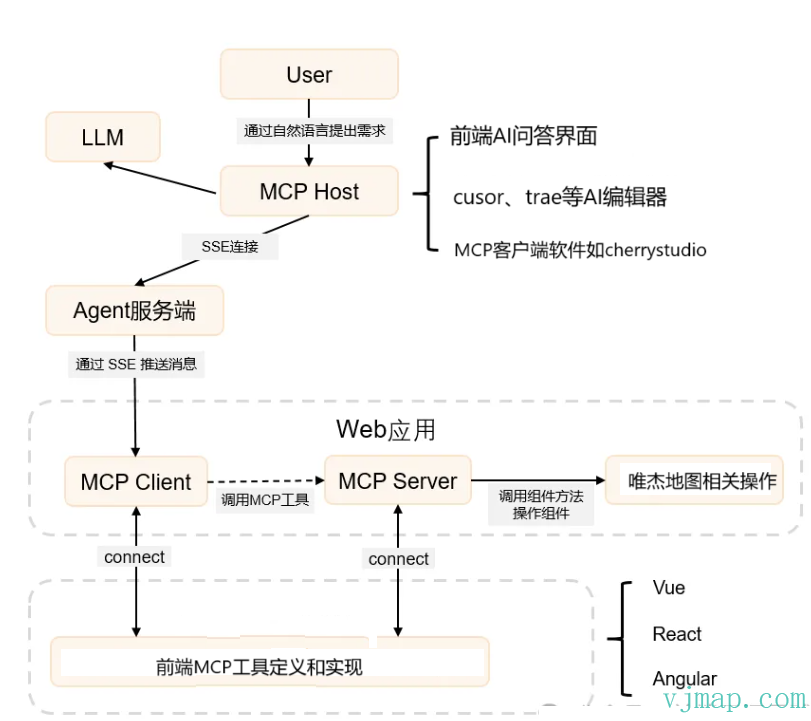

整体架构

image-20250803182907607

后端MCP工具

工具名称分类类型工具描述主要参数
listmapsmap后端获取地图列表信息，支持获取所有地图或指定地图的版本信息mapid(地图ID)、version(版本号)、mapIds(地图ID数组)、workspace(工作区)、pagination(分页)、curPage(当前页)、pageCount(每页数量)
createMapdrawing后端新建地图工具，支持两种创建方式：1、通过fileid和mapid创建地图；2、通过组合成新地图API创建createType(创建类型)、mapid(地图ID)、fileid(文件ID)、uploadname(文件名)、geom(几何渲染)、sourceMapid(源地图ID)、sourceVersion(源版本)、sourceClipbounds(裁剪范围)、fourParameter(四参数)、layers(图层列表)、workspace(工作区)
deletemapdelete后端删除地图功能，支持删除指定版本或所有版本的地图。重要：删除操作不可逆，请谨慎使用！mapid(地图ID)、version(版本号)、retainVersionMaxCount(保留版本数)、workspace(工作区)
getMapImagemap后端根据范围和要显示的图层列表获取地图图像，返回二进制图片PNG格式。支持指定图层显示/隐藏，自动计算图片尺寸比例mapid(地图ID)、version(版本号)、bounds(范围)、pictureWidth(图片宽度)、layerOn(显示图层)、layerOff(隐藏图层)、backgroundColor(背景色)、transparent(透明背景)、styleName(样式名)、workspace(工作区)、returnBase64(返回base64)
fullSearchquery后端CAD图全文搜索文档，支持在CAD图纸中搜索文字内容、图层、块名称等信息query(搜索关键词)、map_ver(地图版本)、workspace(工作区)、type(文档类型)、bounding_box(范围)、time_range(时间范围)、limit(结果数量)、offset(偏移量)、fields(返回字段)、facet(聚合信息)
queryFeaturesquery后端查询地图实体，支持条件查询、矩形范围查询、点查询和表达式查询四种查询类型mapid(地图ID)、version(版本号)、queryType(查询类型)、sql(SQL语句)、bounds(范围)、point(点坐标)、radius(半径)、expression(表达式)、workspace(工作区)
extractTablequery后端自动提取CAD图纸中的表格数据，支持指定坐标范围或全图提取。当需要查询图纸相关信息时，应优先调用此工具提取表格数据进行分析，可获取图纸中相关结构化数据信息mapid(地图ID)、version(版本号)、bounds(提取范围)、workspace(工作区)
sqlDocHelperquery后端获取查询地图实体的SQL编写文档和表结构说明，为AI生成SQL语句提供参考无参数
createDwgDocHelperdrawing后端获取创建图文档的参数说明和实体类型定义，为AI生成图形实体JSON数组提供参考无参数

前端工具

工具名称分类类型工具描述主要参数
map_get_infomap前端获取当前地图的详细信息，包括缩放级别、中心点、旋转角度、倾斜角度、显示范围、地图参数、图层信息和工作区名称、缩略图地址等。返回的坐标为CAD坐标系统。无参数
map_open_or_switchmap前端打开或切换图功能 - 根据mapid和version参数打开指定的图。打开成功后会自动更新地图上下文数据到后台。mapid(地图ID)、version(版本号)、isKeepOldLayers(保留旧图层)、isVectorStyle(矢量样式)、isSetCenter(设置中心)、isFitBounds(适应范围)、layeron(开启图层)、layeroff(关闭图层)、backcolor(背景色)
map_view_controlmap前端地图视图控制工具 - 支持缩放、平移、旋转、俯仰、缩放至地图范围等操作。所有坐标参数使用CAD坐标(x,y)operation(操作类型)、zoom(缩放级别)、center(中心点)、bearing(旋转角度)、pitch(俯仰角度)、bounds(范围)、duration(动画时长)
map_execute_coderuncode前端执行自定义JavaScript代码，用于复杂的地图操作和自定义功能实现(需要唯杰地图帮助文档MCP一起使用)code(JavaScript代码)、description(代码描述)
map_draw_geojsondraw前端根据GeoJSON数据绘制要素，支持所有标准GeoJSON几何类型。坐标使用CAD坐标系，样式属性在properties中配置geojsonData(GeoJSON数据，包含几何对象和样式属性)
map_delete_drawn_featuresdraw前端删除绘制的要素，支持删除指定实例或清空所有绘制图层instanceId(实例ID)、clearAll(清空所有)
map_create_markersdraw前端根据GeoJSON数据创建一个或多个标记，每个标记的样式配置从其properties中读取，支持自定义样式、拖拽、弹窗等功能geojsonData(GeoJSON数据，包含Point几何和标记配置属性)
map_delete_markersdraw前端删除地图上的标记，支持删除指定标记或清空所有标记markerId(标记ID)、clearAll(清空所有)

用户可通过SDK自定义业务方面的MCP工具

MCP URL地址组成

VJMap MCP系统的URL地址支持工具过滤功能，可以通过URL参数来控制可用的工具分类和具体工具。

URL格式

/ai/mcp?sessionId={sessionId}&include_categories={categories}&exclude_categories={categories}&include_tools={tools}&exclude_tools={tools}&token={token}

官方默认mcp地址为

https://vjmap.com/server/ai/mcp?sessionId={前端每次会话的sessionID}&include_categories=query,map,draw,custom&token=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJJRCI6MiwiVXNlcm5hbWUiOiJhZG1pbjEiLCJOaWNrTmFtZSI6ImFkbWluMSIsIkF1dGhvcml0eUlkIjoiYWRtaW4iLCJCdWZmZXJUaW1lIjo4NjQwMCwiZXhwIjo0ODEzMjY3NjM3LCJpc3MiOiJ2am1hcCIsIm5iZiI6MTY1OTY2NjYzN30.cDXCH2ElTzU2sQU36SNHWoTYTAc4wEkVIXmBAIzWh6M

如果只需要后端MCP工具，无需与前端交互sessionId参数可不填写。如

https://vjmap.com/server/ai/mcp?include_categories=query,map&token=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJJRCI6MiwiVXNlcm5hbWUiOiJhZG1pbjEiLCJOaWNrTmFtZSI6ImFkbWluMSIsIkF1dGhvcml0eUlkIjoiYWRtaW4iLCJCdWZmZXJUaW1lIjo4NjQwMCwiZXhwIjo0ODEzMjY3NjM3LCJpc3MiOiJ2am1hcCIsIm5iZiI6MTY1OTY2NjYzN30.cDXCH2ElTzU2sQU36SNHWoTYTAc4wEkVIXmBAIzWh6M

参数说明

参数名类型必填描述示例值
sessionIdstring是会话ID，用于标识当前会话session_123456
tokenstring是访问令牌，用于身份验证eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9...
include_categoriesstring否包含的工具分类，多个分类用逗号分隔query,map,drawing
exclude_categoriesstring否排除的工具分类，多个分类用逗号分隔delete,utility
include_toolsstring否包含的具体工具名称，多个工具用逗号分隔listmaps,fullSearch
exclude_toolsstring否排除的具体工具名称，多个工具用逗号分隔deletemap

工具分类

系统支持以下工具分类：

分类名称分类值描述包含的工具
地图管理map地图的基本CRUD操作listmaps, getMapImage, map_get_info, map_open_or_switch, map_view_control
数据查询query数据查询和搜索相关fullSearch, queryFeatures, extractTable, sqlDocHelper
图形处理drawing图形创建和处理相关createMap, createDwgDocHelper, map_draw_geojson, map_create_markers
删除工具delete删除地图相关deletemap
绘图工具draw前端绘图相关map_draw_geojson, map_delete_drawn_features, map_create_markers, map_delete_markers
运行代码runcode代码执行相关map_execute_code
前端自定义分类custom前端自定义分类

使用示例

示例1：只包含查询和地图工具
/ai/mcp?sessionId=session_123456&include_categories=query,map&token=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9...

说明： 只启用查询类工具（fullSearch, queryFeatures, extractTable, sqlDocHelper）和地图类工具（listmaps, getMapImage, map_get_info, map_open_or_switch, map_view_control）

示例2：排除删除工具
/ai/mcp?sessionId=session_123456&exclude_categories=delete&token=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9...

说明： 启用除删除类工具外的所有工具，确保用户无法执行删除操作

示例3：只包含特定工具
/ai/mcp?sessionId=session_123456&include_tools=listmaps,fullSearch,map_get_info&token=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9...

说明： 只启用三个特定工具：listmaps（获取地图列表）、fullSearch（全文搜索）、map_get_info（获取地图信息）

示例4：排除特定工具
/ai/mcp?sessionId=session_123456&exclude_tools=deletemap,map_execute_code&token=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9...

说明： 启用所有工具，但排除deletemap（删除地图）和map_execute_code（执行代码）这两个可能有安全风险的工具

示例5：组合使用包含和排除
/ai/mcp?sessionId=session_123456&include_categories=query,map&exclude_tools=deletemap&token=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9...

说明： 只启用查询和地图类工具，但进一步排除deletemap工具，提供更精细的控制

注意事项

  1. 优先级规则： include_tools 和 exclude_tools 的优先级高于 include_categories 和 exclude_categories
  2. 参数冲突： 如果同一个工具既在 include_tools 中又在 exclude_tools 中，exclude_tools 优先
  3. 空值处理： 如果某个参数为空或未提供，系统会使用默认行为（启用所有工具）
  4. 安全性： 建议在生产环境中使用 exclude_categories=delete 或 exclude_tools=deletemap 来防止意外删除操作
  5. URL编码： 如果参数值包含特殊字符，请进行URL编码

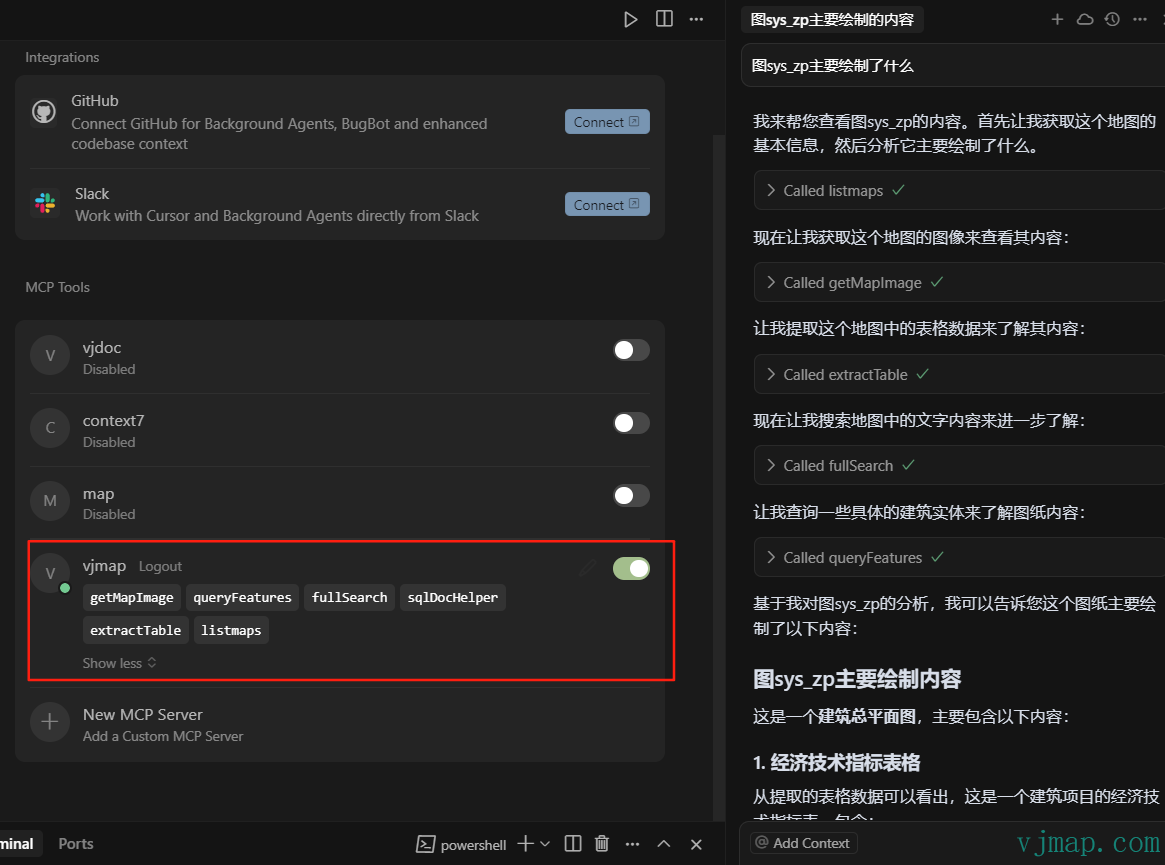

在cursor中加入MCP地址进行问答，效果如下
image-20250803191926787

{"mcpServers": {"vjmap": {"url": "https://vjmap.com/server/ai/mcp?include_categories=query,map&token=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJJRCI6MiwiVXNlcm5hbWUiOiJhZG1pbjEiLCJOaWNrTmFtZSI6ImFkbWluMSIsIkF1dGhvcml0eUlkIjoiYWRtaW4iLCJCdWZmZXJUaW1lIjo4NjQwMCwiZXhwIjo0ODEzMjY3NjM3LCJpc3MiOiJ2am1hcCIsIm5iZiI6MTY1OTY2NjYzN30.cDXCH2ElTzU2sQU36SNHWoTYTAc4wEkVIXmBAIzWh6M"}}
}

如果需要与前端交互时，可在AI对话框中MCP工具中复制MCP地址。

image-20250803192608314

{"mcpServers": {"vjmap": {"url": "https://vjmap.com/server/ai/mcp?sessionId=session-6323558e&include_categories=query,map,draw,custom&token=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJJRCI6MSwiVXNlcm5hbWUiOiJyb290MSIsIk5pY2tOYW1lIjoicm9vdDEiLCJBdXRob3JpdHlJZCI6InJvb3QiLCJCdWZmZXJUaW1lIjo4NjQwMCwiZXhwIjoxOTQyMzg5NTc0LCJpc3MiOiJ2am1hcCIsIm5iZiI6MTYyNzAyODU3NH0.l1pP9FXu6ARDaaa-6ma0lp7ftbIk2t6rgmSmTqXry10"}}
}

注：每次会话的sessionId是不同的，上面的地址应该根据当前的会话来生成

MCP 前端SDK及以自定义工具示例

<!DOCTYPE html>
<html lang="en"><head><meta charset="UTF-8"><meta name="viewport" content="width=device-width,initial-scale=1"><title>vjmap demo</title><link rel="stylesheet" type="text/css" href="https://vjmap.com/server/_demo/js/vjmap/vjmap.min.css"><script type="text/javascript" src="https://vjmap.com/server/_demo/js/vjmap/vjmap.min.js"></script>
</head><body style=" margin: 0;overflow: hidden;background-color:white;font-size: 16px"><div id="map" style="left:0;right:0;top:0;bottom:0;position: absolute;z-index: 0;"></div>
</body>
<script>(async () => {document.body.style.background = "#022B4F"; // 背景色改为深色const env = {serviceUrl: "https://vjmap.com/server/api/v1",accessToken: "eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJJRCI6MiwiVXNlcm5hbWUiOiJhZG1pbjEiLCJOaWNrTmFtZSI6ImFkbWluMSIsIkF1dGhvcml0eUlkIjoiYWRtaW4iLCJCdWZmZXJUaW1lIjo4NjQwMCwiZXhwIjo0ODEzMjY3NjM3LCJpc3MiOiJ2am1hcCIsIm5iZiI6MTY1OTY2NjYzN30.cDXCH2ElTzU2sQU36SNHWoTYTAc4wEkVIXmBAIzWh6M",exampleMapId: "sys_zp"};let svc = new vjmap.Service(env.serviceUrl, env.accessToken)// 打开地图let res = await svc.openMap({mapid: env.exampleMapId, // 地图ID,(请确保此ID已存在，可上传新图形新建ID)mapopenway: vjmap.MapOpenWay.GeomRender, // 以几何数据渲染方式打开style: vjmap.openMapDarkStyle() // div为深色背景颜色时，这里也传深色背景样式})if (res.error) {message.error(res.error)}// 获取地图的范围let mapExtent = vjmap.GeoBounds.fromString(res.bounds);// 建立坐标系let prj = new vjmap.GeoProjection(mapExtent);// 新建地图对象let map = new vjmap.Map({container: 'map', // container IDstyle: svc.rasterStyle(), // 栅格瓦片样式center: prj.toLngLat(mapExtent.center()), // 中心点zoom: 2,renderWorldCopies: false});// 地图关联服务对象和坐标系map.attach(svc, prj);// 使地图全部可见map.fitMapBounds();await map.onLoad(); // 等待地图加载完成let enableAiMcpChat = true;if (enableAiMcpChat) {if (typeof VjmapMcpSdk !== "object") {let svc = map.getService();const _url = svc.baseUrl() + "version";// @ts-ignorelet res = await svc._get(_url, {});let version = '';if (res && "data" in res) {let data = res["data"];version = data.version}// 版本变化了，需不用缓存重新下载下// vjchat.umd.js 中没有打包 vjmap, 需要把vjmap做为全局对象window.vjmap = vjmap;// 如果没有环境await vjmap.addScript([{src: "https://vjmap.com/server/_cloud/lib/vjmap-mcp-sdk.umd.js" + `?ver=${version}`}])await vjmap.addScript([{src: "https://vjmap.com/server/_cloud/lib/ai-chat-lib.umd.js" + `?ver=${version}`}])let apiUrl = map.getService().baseUrl();let token = map.getService().accessToken;// 初始化MCP连接，使用新的简化APIconsole.log('初始化MCP连接...')let mcpInstance = await VjmapMcpSdk.initializeMCP({apiBase: apiUrl,autoConnect: true,mapInstance: map})const sessionId = mcpInstance.state.sessionId// 注册地图相关工具await mcpInstance.registerMapTools()// 注册自定义工具示例await registerCustomTool(mcpInstance, VjmapMcpSdk.z)chatContainer = document.createElement('div')chatContainer.id = 'ai-chat-container'chatContainer.style.cssText = `position: absolute;top: 0;left: 0;width: 100%;height: 100%;pointer-events: none;z-index: 1000;`// 为聊天容器添加CSS规则，让其子元素可以接收事件const style = document.createElement('style')style.textContent = `#ai-chat-container > * {pointer-events: auto !important;}`if (!document.head.querySelector('style[data-ai-chat]')) {style.setAttribute('data-ai-chat', 'true')document.head.appendChild(style)}document.body.appendChild(chatContainer)let chatLib = AiChatLib.createAiChatLib({container: chatContainer,apiUrl: apiUrl,token: token,sessionId: sessionId,mcpAddresses: ['{apiUrl}/ai/mcp?sessionId={sessionId}&include_categories=query,map,draw,custom&token={token}'],systemPrompt: '',quickQuestions: ['介绍下当前图形绘制了什么','定位到当前图中的一个表格',"查找当前图中文本中有'图'的文字并在相应位置加上点标记"],maxHistoryCount: 10,window: {width: 500,height: 780,right: 3,theme: 'dark',draggable: true,title: '唯杰地图AI问答'},debug: true,autoFocus: true})}}})();// flashPos 函数实现const flashPos = (bounds) => {map.fitMapBounds(vjmap.GeoBounds.fromArray(bounds), { padding: 300 })return new Promise((resolve) => {const routePath = vjmap.GeoBounds.fromArray(bounds).toPointArray();routePath.push(routePath[0])let geoLineDatas = [];geoLineDatas.push({points: map.toLngLat(routePath),properties: {opacity: 1.0}})let polylines = new vjmap.Polyline({data: geoLineDatas,lineColor: 'yellow',lineWidth: 3,lineOpacity: ['get', 'opacity'],isHoverPointer: false,isHoverFeatureState: false});polylines.addTo(map);vjmap.createAnimation({from: 1,to: 10,duration: 1000,onUpdate: (e) => {const data = polylines.getData();if (data && data.features && data.features[0]) {data.features[0].properties.opacity = parseInt(e.toString()) % 2 ? 1.0 : 0;polylines.setData(data);}},onStop: () => {polylines.remove()resolve({})},onComplete: () => {polylines.remove()resolve({})}})})}// 注册自定义工具示例async function registerCustomTool(mcpInstance, z) {if (!mcpInstance) return// 使用 zod 定义工具输入 schema// https://github.com/colinhacks/zodconst inputSchema = z.object({bounds: z.array(z.number()).length(4).describe('边界坐标数组 [minX, minY, maxX, maxY]')})// 创建工具定义const tool = VjmapMcpSdk.createTool('map_flash_position','在地图上闪烁显示指定边界区域',inputSchema,'custom')// 创建工具处理函数const handler = async (args) => {try {const validatedArgs = inputSchema.parse(args)const { bounds } = validatedArgs// 调用 flashPos 函数await flashPos(bounds)return {content: [{type: 'text',text: `已在地图上闪烁显示边界区域: [${bounds.join(', ')}]`}]}} catch (error) {return {content: [{type: 'text',text: `工具执行失败: ${error instanceof Error ? error.message : String(error)}`}],isError: true}}}// 注册工具mcpInstance.registerTool(tool, handler, "custom")// 重要：注册工具到服务器，这样服务端才能获取到自定义工具try {const serviceManager = mcpInstance.getServiceManager()if (serviceManager) {await serviceManager.registerToolsToServer()console.log('自定义工具已成功注册到服务器')}} catch (error) {console.error('注册自定义工具到服务器失败:', error)}}</script></html>

后台设置

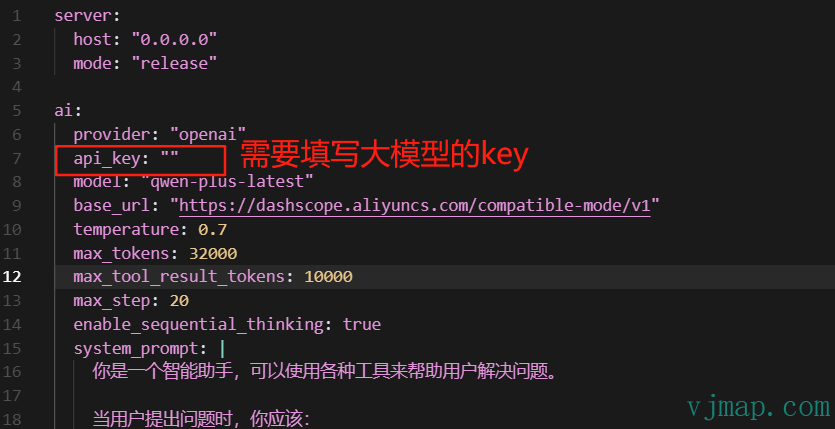

在后台数据目录的data/ai/aisvr_config.yaml中进行配置

image-20250803190902021
