【Python】图像+点云 结合显示

目录

效果

步骤

（1）从“LiDAR的世界”到“相机的世界” (外参变换)

（2）从“相机的3D世界”到“相机的2D幕布” (投影变换)

（3）清理和绘制 (过滤与可视化)

代码

---

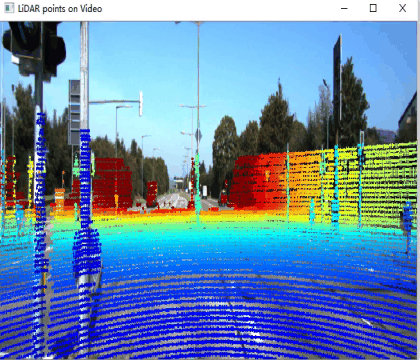

效果

步骤

1. 访问KITTI官网（地址：The KITTI Vision Benchmark Suite）

2. 点击“raw data”

3. 这里下载的数据集是“2011_09_26_drive_0018”。点击 [synced+rectified data]来下载数据序列文件，点击 [calibration] 链接下载相机和LiDAR的标定文件

 4. 下载解压后创建如下项目层级

5. 添加代码并运行。代码的主要思路如下：

（1）从“LiDAR的世界”到“相机的世界” (外参变换)

        由于LiDAR和相机是两个独立的设备，它们被安装在不同的位置，朝向也可能不同。为了能将LiDAR的点投影到相机图像上，我们必须先把这个点从LiDAR的“世界”（坐标系）转换到相机的“世界”（坐标系）。而转换需要两个关键信息，分别是“旋转矩阵”和“平移向量”它们统称为“外参”，是通过LiDAR-相机标定得到的：

        旋转矩阵 R：描述了LiDAR坐标系相对于相机坐标系旋转了多少。

        平移向量 t：描述了LiDAR坐标系的原点相对于相机坐标系原点移动了多远。

变换公式：

P_camera = R * P_lidar + t

        公式中， P_lidar表示点在LiDAR坐标系下的原始坐标；P_camera表示同一个点在相机坐标系下的新坐标，记为 (X, Y, Z)。

        完成这一步后，这个3D点就已经相对于相机了。Z值现在代表了这个点到相机镜头的“深度”或“距离”。
