论数据分流部署模式

1  项目背景

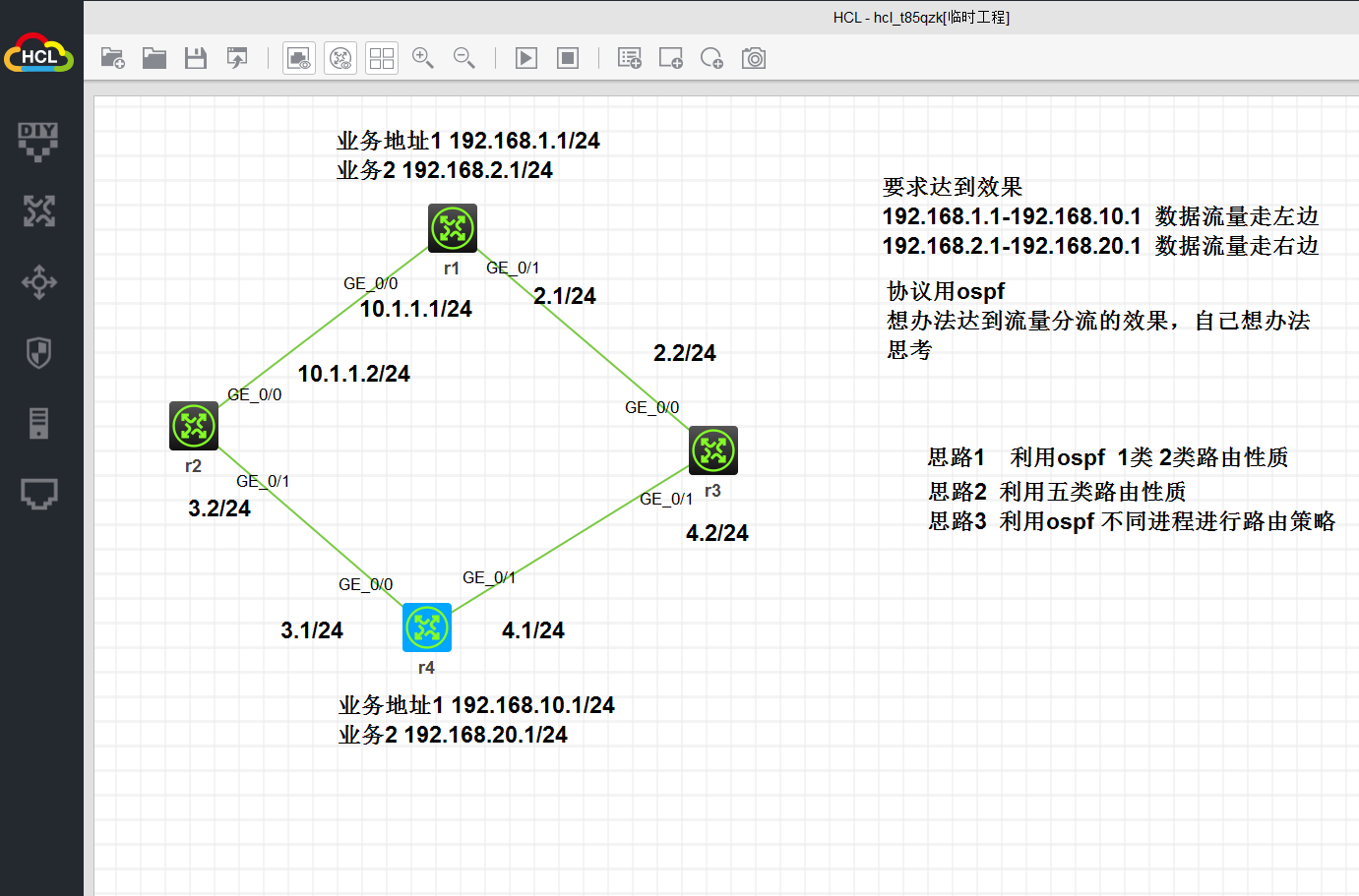

在实际项目中根据业务的需求，我们能提供合理的技术手段来达到要求，这里在网络拓扑不变的情况下，强调一个灵活多用，注意是灵活

2 配置思路

    1    常规操作，把互联地址配好，基本的链路要互通

    2    根据自己的思维去部署路由协议

    3    一定要测试认证   不是说配好了就行，一定要验证

3  配置思路1

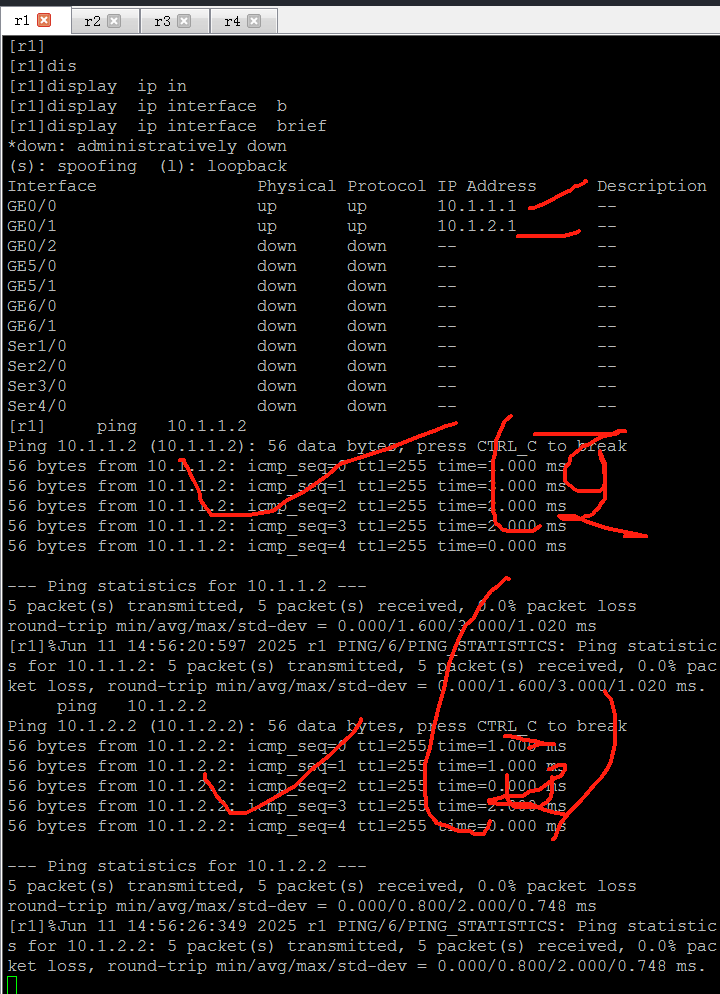

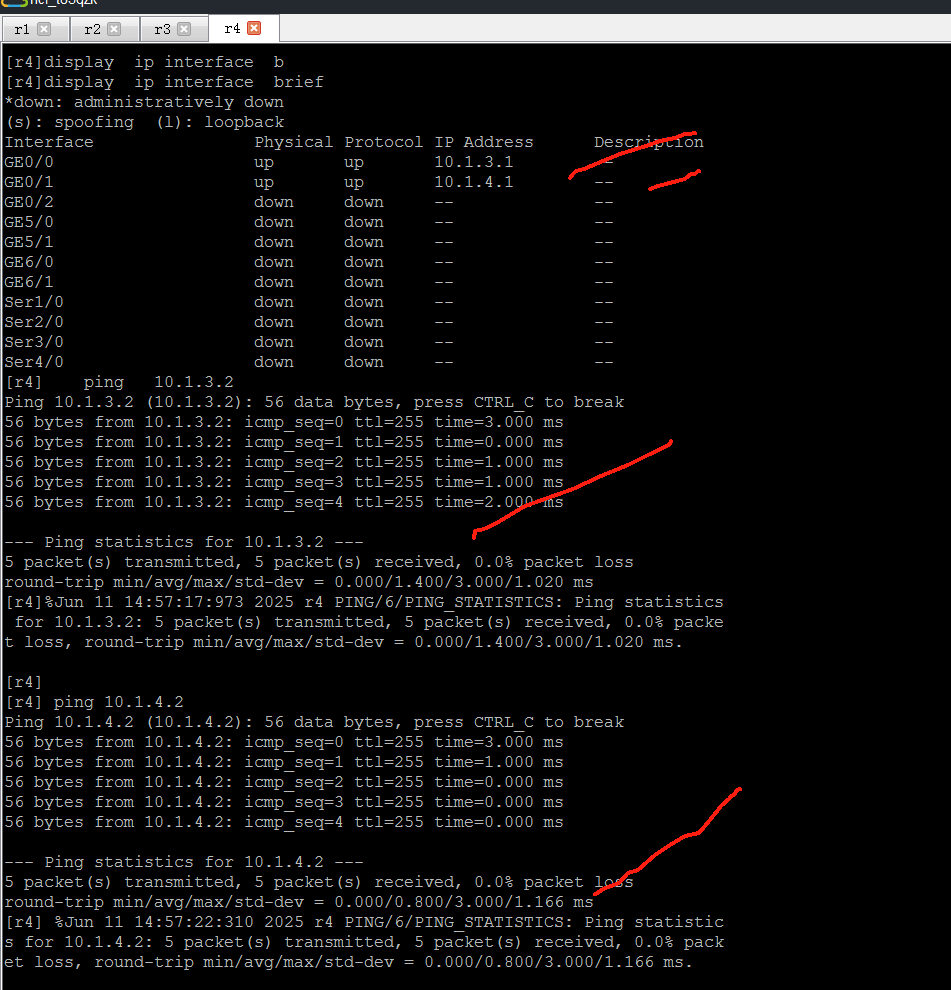

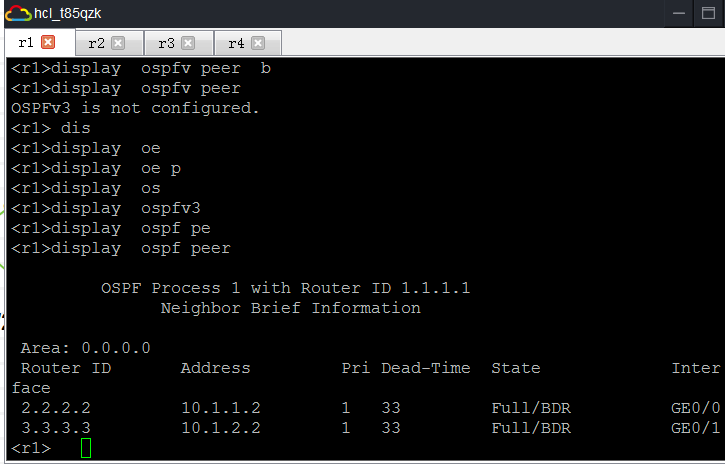

这个是测试地址连通性为基础工作

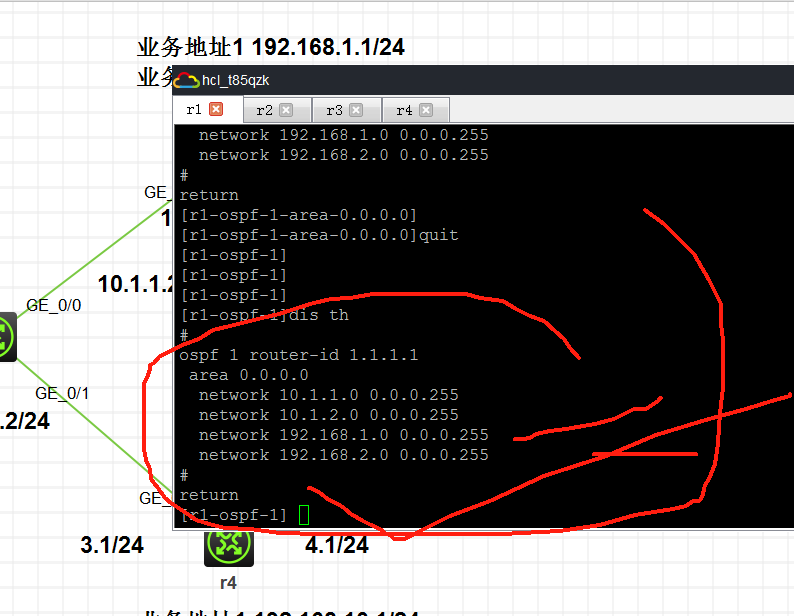

我们利用最简单的同一个ospf 进程，理由三类路由的性质来路由分流

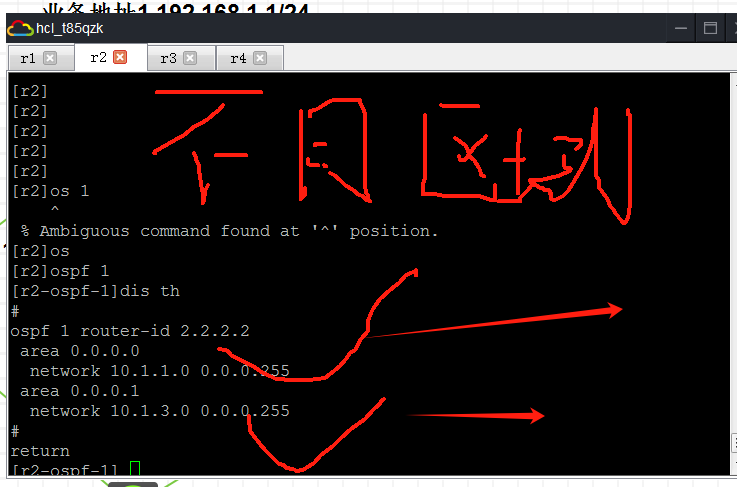

这里注意一定是不同区域利用三类路由简单信息进行分类

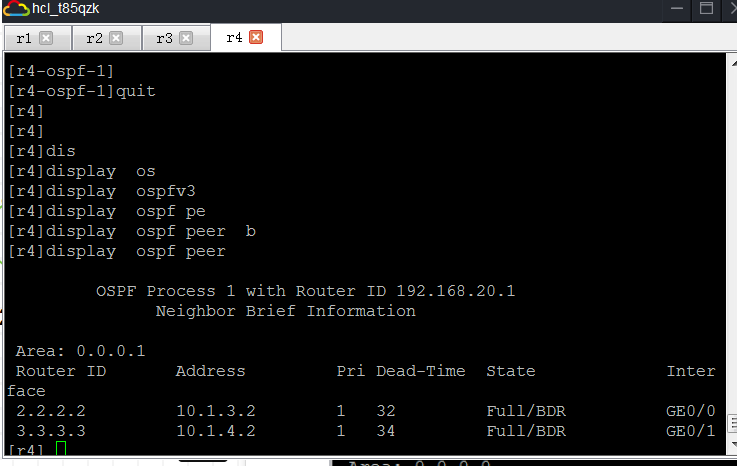

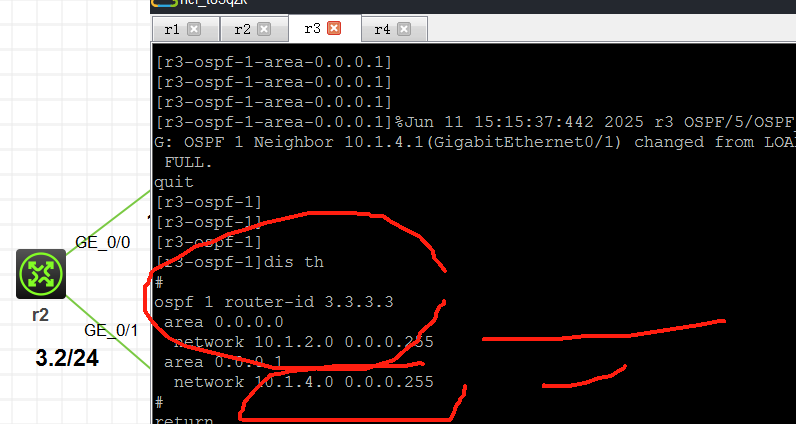

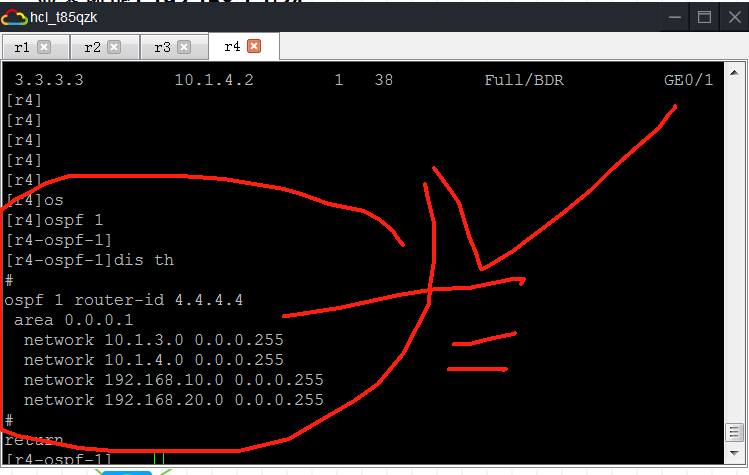

很明显ospf 的路由进程都有了

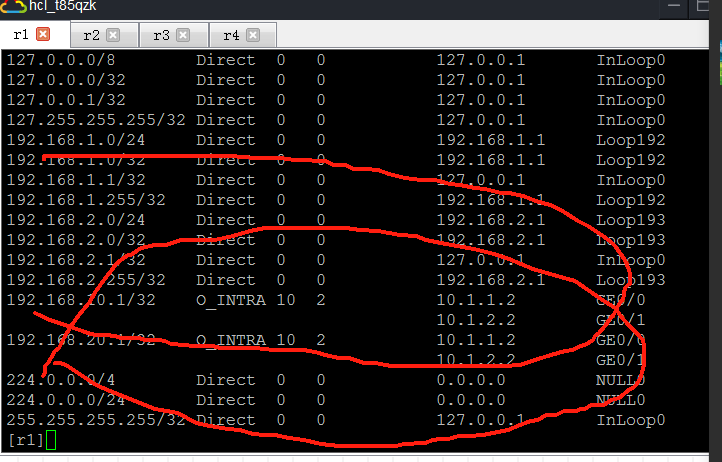

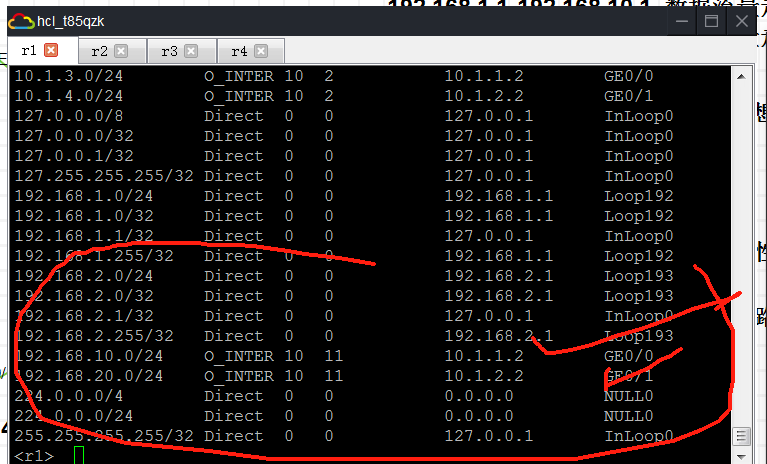

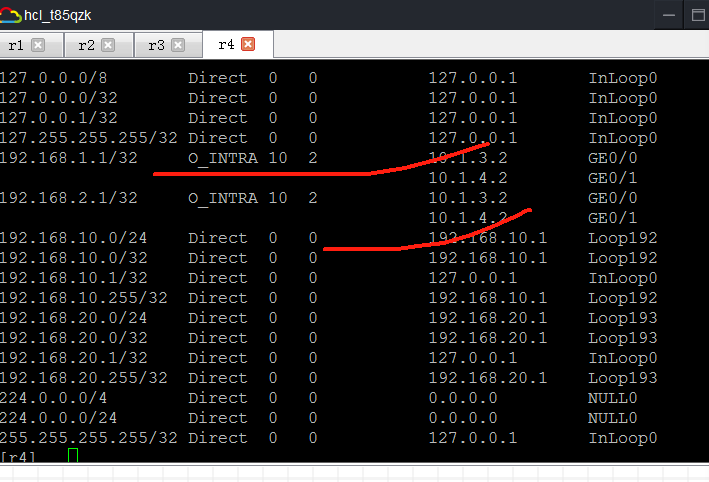

这里我们看到了路由而且是等价路由，分别从不同的路径出现，实验到这里成功一半，这是我们分流的基础，因为数据有等价的情况才需要路由的分流

最关键的步骤来了

看实验效果

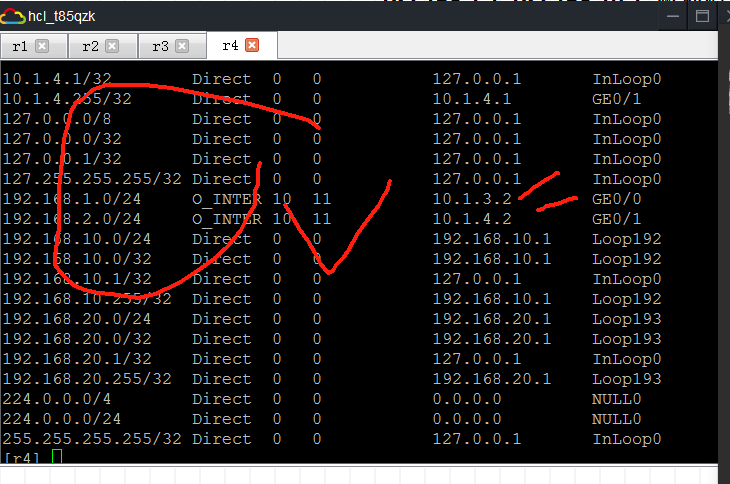

这里我们看到数据流已经进行分流了

关键点就在这几条命令

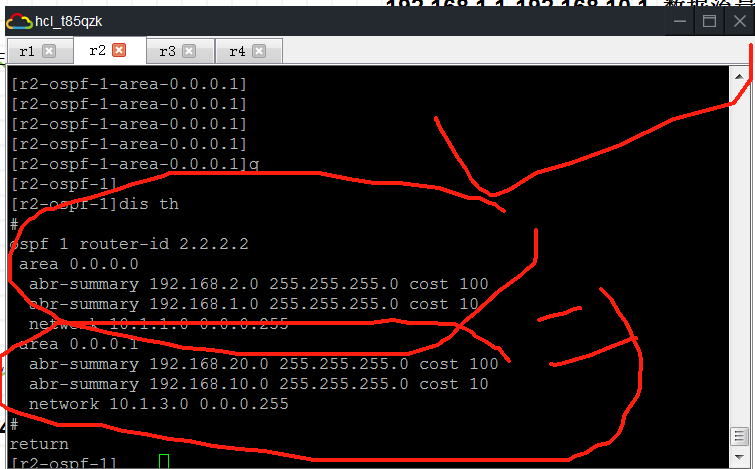

r2
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  abr-summary 192.168.2.0 255.255.255.0 cost 100
  abr-summary 192.168.1.0 255.255.255.0 cost 10
  network 10.1.1.0 0.0.0.255
 area 0.0.0.1
  abr-summary 192.168.20.0 255.255.255.0 cost 100
  abr-summary 192.168.10.0 255.255.255.0 cost 10
  network 10.1.3.0 0.0.0.255

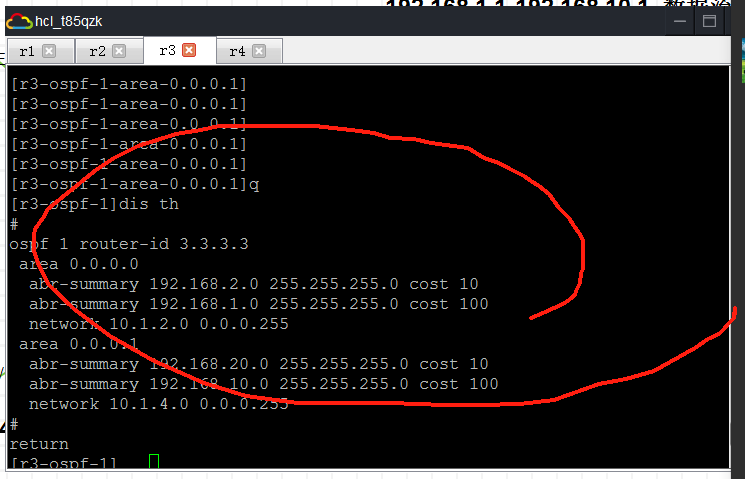

r2
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  abr-summary 192.168.2.0 255.255.255.0 cost 10
  abr-summary 192.168.1.0 255.255.255.0 cost 100
  network 10.1.2.0 0.0.0.255
 area 0.0.0.1
  abr-summary 192.168.20.0 255.255.255.0 cost 10
  abr-summary 192.168.10.0 255.255.255.0 cost 100
  network 10.1.4.0 0.0.0.255
#

这里是深刻理解啥叫三类路由了， 凭啥这几条命令就可以对数据流分流？

在区域1  中     对 192.168.1.0  192.168.2.0  这些都是一类二类的路由信息进行三类汇总 ，所以我们可以在这三类路由信息汇总的时候就可以进行路由聚合操作然后扶余cost  来帮助我们选路

同理在区域2 中也是如下操作，这个就是本题的奥妙

3  总结


  充分利用ospf 三类路由的性质来分流

在不同区域对不同的1类  2 类路由进行 汇总分类，分类的时候可以进行 cost 赋值来帮助选路
