RT_Thread——线程管理（下）

一、Delay 函数

1.1 两个 Delay 函数

有 3 个 Delay 函数：

• rt_thread_delay()：以系统时钟节拍为单位，当前线程会阻塞让出 CPU 资源
• rt_thread_mdelay()：以 ms 为单位，当前线程会阻塞让出 CPU 资源
• rt_hw_us_delay()：以 us 为单位，当前线程不会阻塞，这个函数是"死等“指定时间

这 3 个函数原型如下：

rt_err_t rt_thread_delay(rt_tick_t tick);
rt_err_t rt_thread_mdelay(rt_int32_t ms);
void rt_hw_us_delay(rt_uint32_t us);

系统时钟节拍是 RT-Thread 定时器的最小精度
1 OS Tick = 1/RT_TICK_PER_SECOND 秒，RT_TICK_PER_SECOND 值在 rtconfig.h 文件中定义

rt_thread_mdelay 也是只能是时钟节拍的整数倍，使用 rt_thread_mdelay 可移植性更
好

在实际应用中，可以通过前 2 个延时函数挂起当前线程，让出 CPU。

1.2 Delay 函数使用示例

本节代码为：RT-Thread_06_taskdelay。

本程序会创建 2 个线程：

• Task1：
  • 高优先级
  • 设置变量 flag 为 1，然后调用 rt_thread_mdelay(); 或 rt_hw_us_delay();
  • rt_thread_mdelay() 会让出 CPU
  • rt_hw_us_delay() 不会让出 CPU
• Task2：
  • 低优先级
  • 设置变量 flag 为 0

程序一些开头的定义：

#include <rtthread.h>
#include <rtdevice.h>
#include <board.h>#define THREAD_PRIORITY         15  //设置线程优先级
#define THREAD_STACK_SIZE       512 //设置线程栈大小
#define THREAD_TIMESLICE        15  //设置线程时间片大小static struct rt_thread *thread1;   //定义线程1句柄指针
static struct rt_thread *thread2;   //定义线程2句柄指针static volatile int flag = 0;

main 函数代码如下：

int main(void)
{/* 创建动态线程thread1，优先级为 THREAD_PRIORIT-1 = 14 */thread1 = rt_thread_create("thread1",          //线程名字thread1_entry,         //入口函数(void *)thread1_name,  //入口函数参数THREAD_STACK_SIZE,     //栈大小THREAD_PRIORITY-1,     //线程优先级THREAD_TIMESLICE);     //线程时间片大小/* 判断创建结果,再启动线程1 */if (thread1 != RT_NULL)rt_thread_startup(thread1);				   /* 创建动态线程thread2，优先级为 THREAD_PRIORIT = 15 */thread2 = rt_thread_create("thread2",          //线程名字thread2_entry,         //入口函数(void *)thread2_name,  //入口函数参数THREAD_STACK_SIZE,     //栈大小THREAD_PRIORITY,       //线程优先级THREAD_TIMESLICE);     //线程时间片大小/* 判断创建结果,再启动线程2 */if (thread2 != RT_NULL)rt_thread_startup(thread2);		return 0;
}

Thread1 的代码中使用条件开关来选择延时函数，把 #if 1 改为 #if 0 就可以使用
rt_hw_us_delay，代码如下：

/* 线程1的入口函数 */
static void thread1_entry(void *parameter)
{const char *thread_name = parameter;/* 线程1 */while(1){/* 打印线程的信息 */rt_kprintf(thread_name);flag = 1;#if 1		rt_thread_mdelay(50);
#else		rt_hw_us_delay(50000);
#endif	}
}

Thread2 的代码如下：

/* 线程2的入口函数 */
static void thread2_entry(void *parameter)
{const char *thread_name = parameter;/* 线程1 */while(1){/* 打印线程的信息 */rt_kprintf(thread_name);flag = 0;}
}

使用 Keil 的逻辑分析观察 flag 变量的 bit 波形，如下：

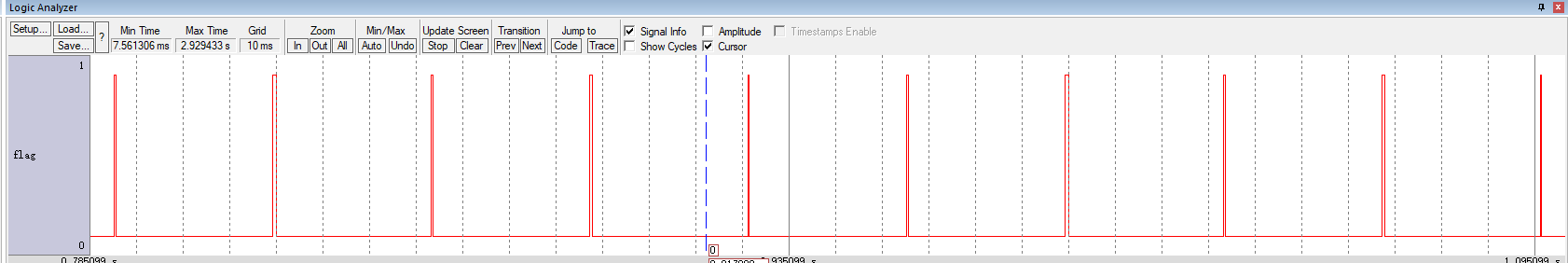

• 使用 rt_thread_mdelay() 时，才会出现电平变化

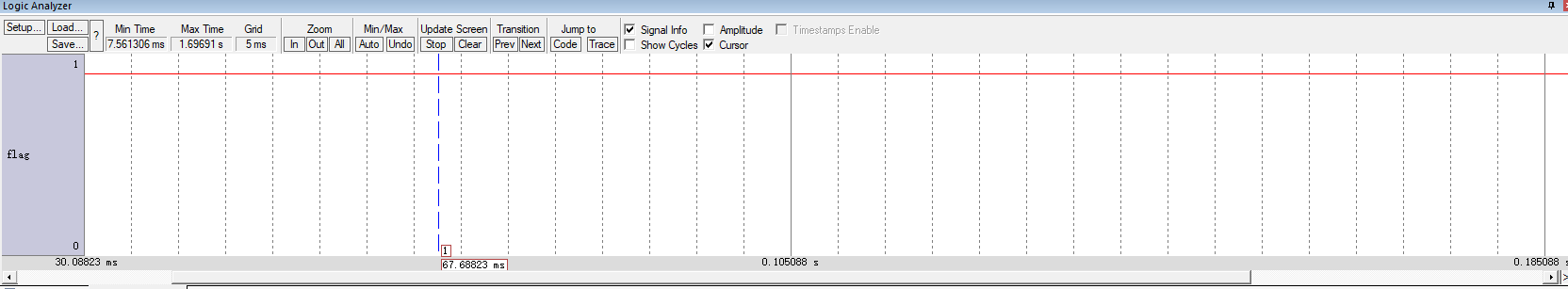

• 使用 rt_hw_us_delay() 时，线程 1 会一直占用 CPU，线程 2 无法执行，不会出现电平变化


二、空闲线程及其钩子函数

2.1 介绍

在 RT-Thread_03_delete_task 的实验里，我们提到空闲线程(Idle 线程)的作用：释放被删除的线程的内存。

除了上述目的之外，为什么必须要有空闲线程？

一个良好的程序，它的线程都是事件驱动的：平时大部分时间处于挂起状态。

有可能我们自己创建的所有线程都无法执行，但是调度器必须能找到一个可以运行的线程：所以，要提供空闲线程。

• 空闲线程优先级最低：它不能阻碍用户线程运行
• 空闲线程要么处于就绪态，要么处于运行态，永远不会挂起

空闲线程的优先级为最低，这意味着一旦某个用户的线程变为就绪态，那么空闲线程马上被切换出去，让这个用户线程运行。

在这种情况下，我们说用户线程"抢占"(pre-empt)了空闲线程，这是由调度器实现的。

要注意的是：如果某个线程被删除，那么需要确保后面空闲线程有机会执行，否则就
无法释放被删除线程的内存。

我们可以添加一个空闲线程的钩子函数，空闲线程的循环每执行一次，就会调用一次钩子函数。钩子函数的作用有这些：

• 执行一些低优先级的、后台的、需要连续执行的函数
• 测量系统的空闲时间：空闲线程能被执行就意味着所有的高优先级线程都停止了，所以测量空闲线程占据的时间，就可以算出处理器占用率。
• 让系统进入省电模式：空闲线程能被执行就意味着没有重要的事情要做，当然可以进入省电模式了。

2.2 代码解析

空闲线程的代码在文件 src\idle.c 中。

创建空闲线程的代码如下：

void rt_thread_idle_init(void)
{/* initialize thread */rt_thread_init(&idle, "tidle",rt_thread_idle_entry, RT_NULL,&rt_thread_stack[0], sizeof(rt_thread_stack), RT_THREAD_PRIORITY_MAX - 1,32);/* startup */rt_thread_startup(&idle);
}

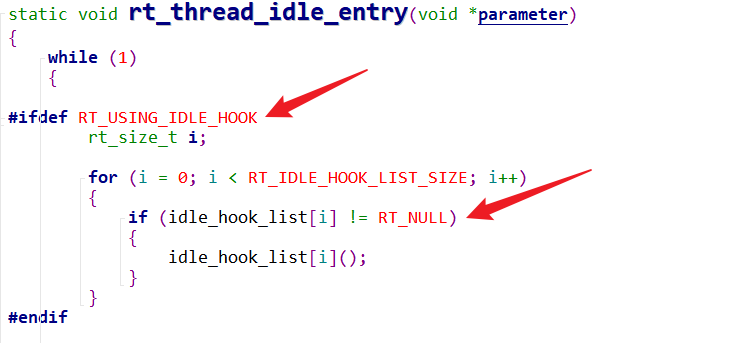

空闲任务的入口函数如下：

• 用户可以提供多个钩子函数：idle_hook_list[i]，如果提供了就会被调用
• 清理工作：rt_thread_idle_excute

static void rt_thread_idle_entry(void *parameter)
{while (1){#ifdef RT_USING_IDLE_HOOKrt_size_t i;for (i = 0; i < RT_IDLE_HOOK_LIST_SIZE; i++){if (idle_hook_list[i] != RT_NULL){idle_hook_list[i]();}}
#endifrt_thread_idle_excute();
#ifdef RT_USING_PMrt_system_power_manager();
#endif}
}

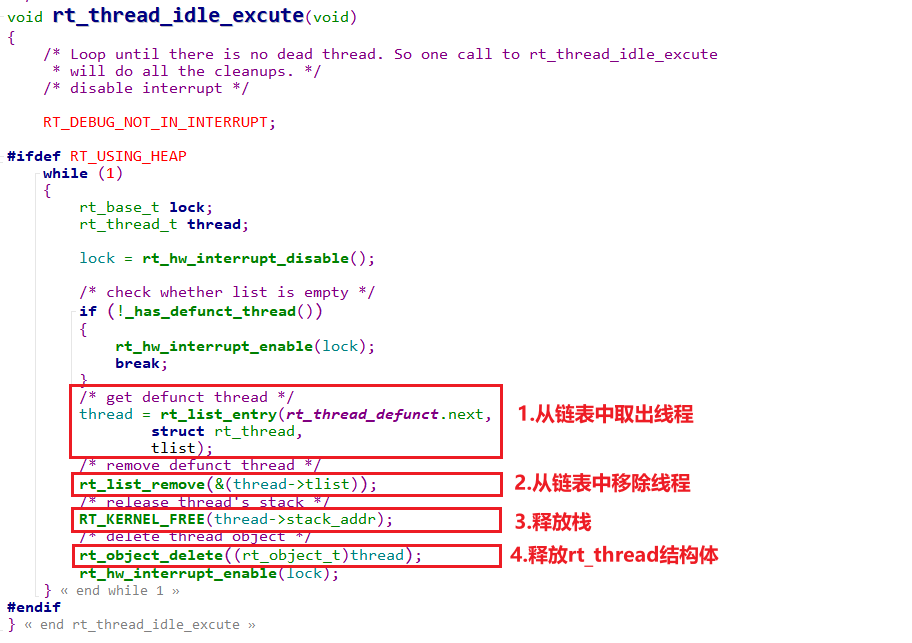

空闲线程的主要工作是调用 rt_thread_idle_excute() 来清理线程：

• 那些使用的 rt_thread_create() 函数创建的线程，退出时都被放在 rt_thread_defunct 链表里
• 从链表里把它们逐个取出来
• 释放栈
• 释放线程控制块

代码如下：

2.3 使用空闲线程钩子函数

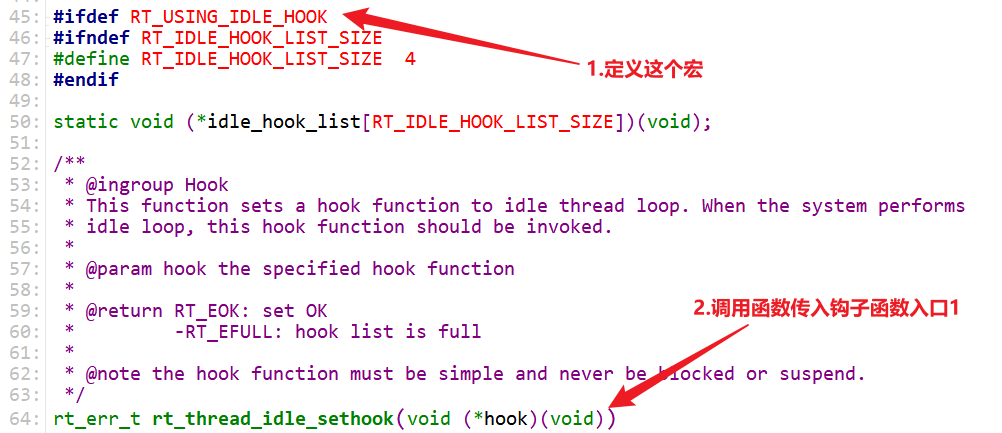

在 src/idle.c 中，可以看到如下代码：

所以使用空闲线程钩子函数的前提是：

• rt-config.h 里定义宏 RT_USING_IDLE_HOOK
• 使用 rt_thread_idle_sethook 函数，设置钩子函数

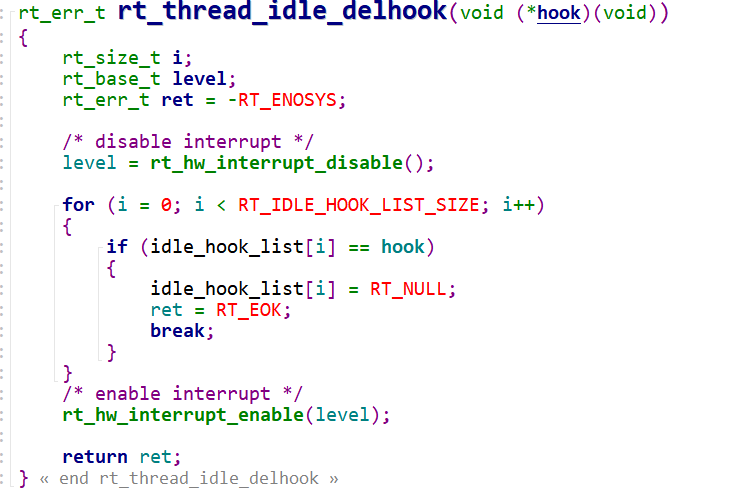

要删除钩子函数，使用 rt_thread_idle_dehook 函数。

三、调度算法

3.1 重要概念

这些知识在前面都提到过了，这里总结一下。

正在运行的线程，被称为"正在使用处理器"，它处于运行状态。在单处理器系统中，任何时间里只能有一个线程处于运行状态。

非运行状态的线程，它处于这 4 中状态之一：初始、就绪、挂起、关闭。

就绪态的线程，可以被调度器挑选出来切换为运行状态，调度器永远都是挑选最高优先级的就绪态线程并让它进入运行状态。

挂起状态的线程，它在等待"事件"，当事件发生时线程就会进入就绪状态。

事件分为两类：时间相关的事件、同步事件。

所谓时间相关的事件，就是设置超时时间：在指定时间内阻塞，时间到了就进入就绪状态。使用时间相关的事件，可以实现周期性的功能、可以实现超时功能。

同步事件就是：某个线程在等待某些信息，别的线程或者中断服务程序会给它发送信息。

怎么"发送信息"？方法很多，有：信号量(semaphores)、互斥量(mutexe)、事件集 (event)等。

这些方法用来发送同步信息，比如表示某个外设得到了数据。

3.2 调度算法

RT-Thread 的调度算法为基于优先级调度和基于时间片轮转调度共存的策略。

RT-Thread 内核中存在多个线程优先级，同一个线程优先级下可以有多个线程。

优先级数目在 rtconfig.h 中以宏定义的方式配置：

#define RT_THREAD_PRIORITY_MAX 32

系统中可能有多个线程，它们的优先级可能相同、可能不同，RT-Thread 采用的调度策略是：

• 可抢占：高优先级的就绪线程会“立刻”抢占低优先级的线程；
• 时间片轮转：同优先级别的就绪线程，依次运行

3.3 调度器钩子函数

在整个系统运行过程中，会不断地切换线程：这由 rt_schedule()来实现。

我们还可以提供一个调度器的钩子函数，在 rt_schedule() 切换线程时它会调用该钩子函数：

• 用户实现钩子函数，原型为 void hook_of_scheduler(struct rt_thread* from, struct rt_thread* to)
• 使用 rt_scheduler_sethook 设置钩子函数

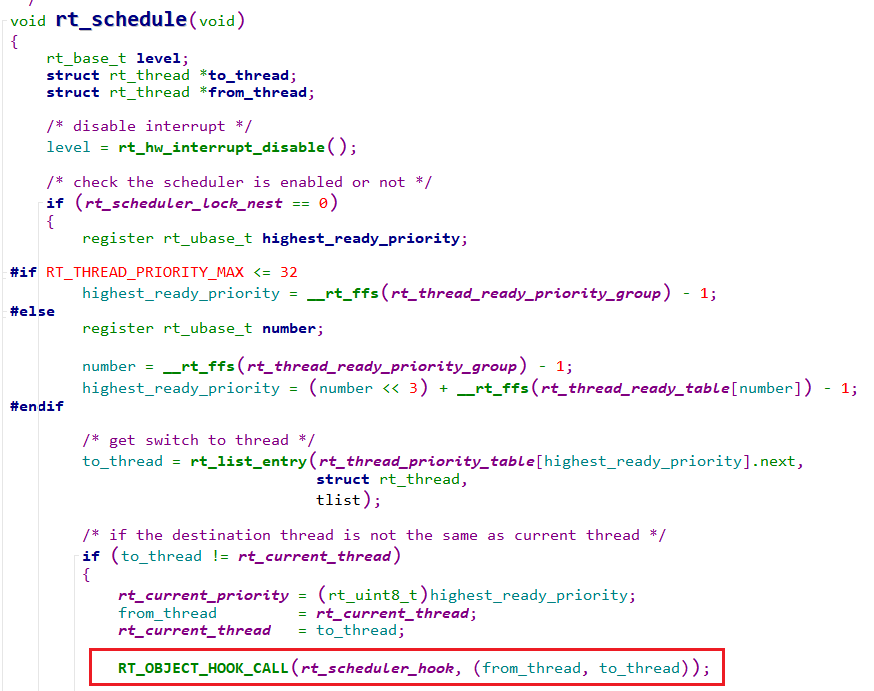

rt_schedule() 代码如下：

本节代码为：RT-Thread_07_scheduler，main 函数代码如下：

int main(void)
{/* 设置调度器钩子 */rt_scheduler_sethook(hook_of_scheduler);/* 创建动态线程thread1，优先级为 THREAD_PRIORIT-1 = 14 */thread1 = rt_thread_create("thread1",          //线程名字thread1_entry,         //入口函数(void *)thread1_name,  //入口函数参数THREAD_STACK_SIZE,     //栈大小THREAD_PRIORITY-1,     //线程优先级THREAD_TIMESLICE);     //线程时间片大小/* 判断创建结果,再启动线程1 */if (thread1 != RT_NULL)rt_thread_startup(thread1);				   /* 创建动态线程thread2，优先级为 THREAD_PRIORIT = 15 */thread2 = rt_thread_create("thread2",          //线程名字thread2_entry,         //入口函数(void *)thread2_name,  //入口函数参数THREAD_STACK_SIZE,     //栈大小THREAD_PRIORITY,       //线程优先级THREAD_TIMESLICE);     //线程时间片大小/* 判断创建结果,再启动线程2 */if (thread2 != RT_NULL)rt_thread_startup(thread2);		return 0;
}

钩子函数内容如下：

static void hook_of_scheduler(struct rt_thread* from, struct rt_thread* to)
{rt_kprintf("Thread:%s -->  Thread:%s \r\n", from->name, to->name);
}

线程 1、线程 2 代码如下：

/* 线程1的入口函数 */
static void thread1_entry(void *parameter)
{const char *thread_name = parameter;/* 线程1 */while(1){/* 打印线程的信息 */rt_kprintf(thread_name);rt_thread_mdelay(10);}
}/* 线程2的入口函数 */
static void thread2_entry(void *parameter)
{const char *thread_name = parameter;/* 线程1 */while(1){/* 打印线程的信息 */rt_kprintf(thread_name);}
}

程序运行时：

• 优先级高的线程 1 会先运行
• 线程 1 调用 rt_thread_mdelay() 后挂起，将切换到线程 2
• 切换时，钩子函数被调用，它打印调度信息
