初探 OpenCV for Android：利用官方示例开启视觉之旅

在移动开发领域，计算机视觉技术的应用越来越广泛，而 OpenCV 作为开源的计算机视觉库，无疑是实现相关功能的强大工具。OpenCV for Android 提供了一系列丰富的示例，帮助开发者快速上手并掌握其在 Android 应用中的使用方法。本文将分享在 Mac Mini 上使用 Android Studio 开发 Android 应用时，集成 OpenCV 4.11.0 并运行其官方示例的初体验过程，包括环境搭建、库导入以及一些常见的问题解决方法。

环境准备

在开始之前，确保你的开发环境已经搭建好。我使用的开发环境如下：

• 硬件：Mac Mini，
• JDK：17
• Android Studio：Koala | 2024.1.1
• OpenCV：4.11.0

第一步：下载 OpenCV 4.11.0

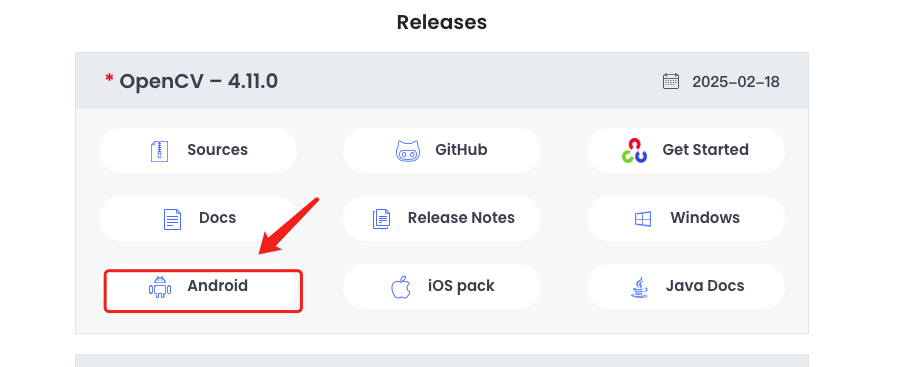

访问 OpenCV 官方下载页面，找到 OpenCV 4.11.0 的下载链接。下载完成后，解压文件到本地目录。OpenCV for Android 的压缩包中包含了 OpenCV 的库文件、示例代码以及其他相关资源，对于初学者来说，示例代码是非常好的学习材料。

第二步：导入 OpenCV 到 Android Studio

打开 Android Studio，将解压后的 OpenCV samples文件夹导入到项目中。

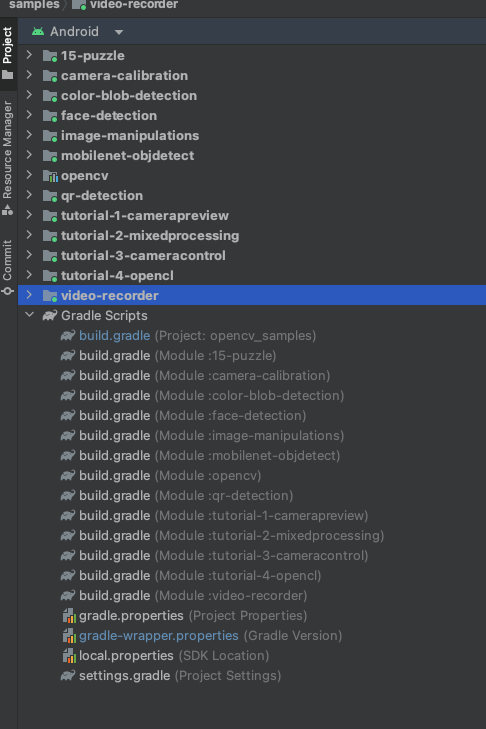

导入完成后，你将看到 OpenCV 提供的示例代码和模块。这些示例代码涵盖了从基础的图像处理到复杂的计算机视觉任务，帮助你快速了解如何在 Android 应用中使用 OpenCV 的功能，比如图像滤波、特征检测、目标识别等。

第三步：调整项目配置

在集成过程中，可能会遇到一些版本不兼容的问题。在本例中，我需要对项目的 Gradle 配置进行一些调整。具体来说，需要将 AGP（Android Gradle Plugin）版本从 8.6.0 降级到 8.5.0。同时，还需要更新 Gradle 的分发 URL，从 https://services.gradle.org/distributions/gradle-8.11.1-bin.zip 更新为 https://services.gradle.org/distributions/gradle-8.7-bin.zip。

在项目的 build.gradle 文件中，找到 dependencies 部分，将 AGP 的版本号修改为 8.5.0：

dependencies {classpath 'com.android.tools.build:gradle:8.5.0'
}

然后，在 gradle-wrapper.properties 文件中，将 distributionUrl 的值更新为新的 Gradle 分发 URL：

distributionUrl=https\://services.gradle.org/distributions/gradle-8.7-bin.zip

这些修改完成后，同步项目，确保所有配置都正确无误。

运行官方示例

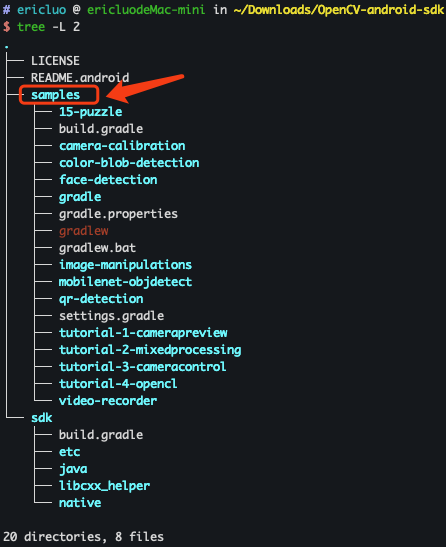

导入 OpenCV 后，你可以直接运行 OpenCV 提供的官方示例。这些示例通常位于 OpenCV-android-sdk/sdk/samples 目录下。以下是一些常见的示例及其功能：
当前工作目录包含多个OpenCV Android示例项目：

1. 图像处理相关：

• 15-puzzle ：15数字拼图游戏
• color-blob-detection ：颜色块检测
• image-manipulations ：图像处理

2. 计算机视觉应用：

• face-detection ：人脸检测
• mobilenet-objdetect ：使用MobileNet的物体检测
• qr-detection ：二维码检测
• camera-calibration ：相机标定

3. 教程项目：

• tutorial-1-camerapreview ：相机预览基础
• tutorial-2-mixedprocessing ：混合处理
• tutorial-3-cameracontrol ：相机控制
• tutorial-4-opencl ：OpenCL加速

4. 其他功能：

• video-recorder ：视频录制
  每个项目都包含完整的Android项目结构，包括：

• AndroidManifest.xml ：应用配置文件

• build.gradle ：构建配置

• res/ ：资源文件目录

• src/ ：源代码目录

示例说明

1. 基础入门示例 Tutorial-1-CameraPreview

• 涉及知识点 ：
  • Android Camera API的基本使用
  • OpenCV的Mat数据结构
  • 图像格式转换（YUV到RGB）
• 学习重点 ：
  • 了解如何获取相机预览数据
  • OpenCV在Android中的初始化 Tutorial-2-MixedProcessing
• 涉及知识点 ：
  • JNI编程基础
  • Native代码中使用OpenCV
  • 图像混合处理
• 学习重点 ：
  • Java和C++代码的交互
  • OpenCV的C++ API使用

2. 图像处理类示例 Image-Manipulations

• 涉及知识点 ：
  • 图像滤波（高斯、中值等）
  • 边缘检测
  • 图像缩放和旋转
• 学习重点 ：
  • 常见图像处理算子的使用
  • 实时图像处理性能优化 Color-Blob-Detection
• 涉及知识点 ：
  • 颜色空间转换（RGB、HSV）
  • 图像分割
  • 轮廓检测
• 学习重点 ：
  • 颜色追踪算法
  • 图像掩码操作

3. 高级应用示例 Face-Detection

• 涉及知识点 ：
  • Haar级联分类器
  • ONNX模型使用
  • 人脸检测算法
• 学习重点 ：
  • 深度学习模型在移动端的部署
  • 实时人脸检测优化 Mobilenet-Objdetect
• 涉及知识点 ：
  • MobileNet深度学习模型
  • Caffe模型加载
  • 目标检测算法
• 学习重点 ：
  • 深度学习在移动端的应用
  • 模型推理性能优化

推荐学习步骤

基础阶段 （2-3周）

• 学习Tutorial-1-CameraPreview，掌握相机基础
• 学习Android开发和OpenCV基础API
• 实践Image-Manipulations中的基础图像处理

进阶阶段 （3-4周）

• 学习Tutorial-2-MixedProcessing，掌握JNI开发
• 深入Color-Blob-Detection的图像处理算法
• 练习实现自定义图像处理效果

高级阶段 （4-6周）

• 学习Face-Detection的实现原理
• 研究Mobilenet-Objdetect的深度学习应用
• 尝试优化检测性能和精度

遇到的问题及解决方法

在集成过程中，可能会遇到一些问题。以下是一些常见的问题及其解决方法：

1. 依赖项无法解析

如果你在同步项目时遇到依赖项无法解析的问题，可能是由于 Gradle 配置错误或网络问题。确保你的 build.gradle 文件中的依赖项版本与 OpenCV 示例代码中的版本一致，并检查网络连接是否正常。

2. 权限问题

如果在运行示例代码时遇到权限问题，比如无法访问摄像头或存储，需要在 AndroidManifest.xml 文件中添加相应的权限声明。例如：

<uses-permission android:name="android.permission.CAMERA" />
<uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE" />

同时，确保在运行时动态请求权限（对于 Android 6.0 及以上版本）。

3. OpenCV 库未加载

如果在运行时提示 OpenCV 库未加载，确保在你的 Application 类或 MainActivity 中正确加载了 OpenCV 库：

static {System.loadLibrary("opencv");
}

此外，检查 OpenCV Manager 是否已正确安装在设备上，或者在项目中直接包含 OpenCV 的 .so 文件。

总结

通过上述步骤，我们成功地在 Mac Mini 上的 Android Studio 中集成了 OpenCV 4.11.0，并运行了其官方示例。这些示例不仅帮助我们熟悉了 OpenCV 的基本功能，还展示了如何在 Android 开发中处理版本兼容性问题和权限问题。希望这篇文章能够为那些刚开始接触 OpenCV 的开发者提供一些有用的参考，帮助你快速开启计算机视觉的开发之旅。

---
