零硬件成本玩转嵌入式通信！嵌入式仿真实验教学平台解锁STM8S串口黑科技

一、串口通信的核心原理与教学挑战

异步串行通信（UART）作为嵌入式系统的基础通信协议，其技术内涵远超简单的数据收发。该协议通过精确的时序框架实现设备对话：起始位标志传输开始，8-9位数据位承载信息，停止位完成帧同步。当STM8S的PD5（RX）引脚检测到起始位下降沿时，硬件自动触发中断向量21，CPU立即响应中断服务程序——这一过程涉及GPIO复用控制、波特率时钟分频、中断优先级管理三重技术耦合。传统教学依赖物理开发板与示波器，学生常因硬件连接错误、寄存器配置偏差陷入调试困境，难以聚焦核心原理认知。

技术深探：STM8S的UART2模块启用需同步完成三个关键配置

1. GPIO模式寄存器设置PD5/PD6为复用推挽输出

2. 复用控制寄存器映射UART功能至引脚

3. 波特率寄存器计算分频值（公式：UART_DIV = f_MASTER/(16*Baud)）

---

二、嵌入式仿真实验教学平台的技术突破

由深圳航天科技创新研究院研发的嵌入式仿真实验教学平台，基于工业级数字孪生技术构建。针对STM8S串口实验，平台实现三大创新设计：

1. 寄存器级精确仿真

   • 动态模拟UART2->SR状态寄存器位变化（如TXE发送就绪位、RXNE接收标志位）

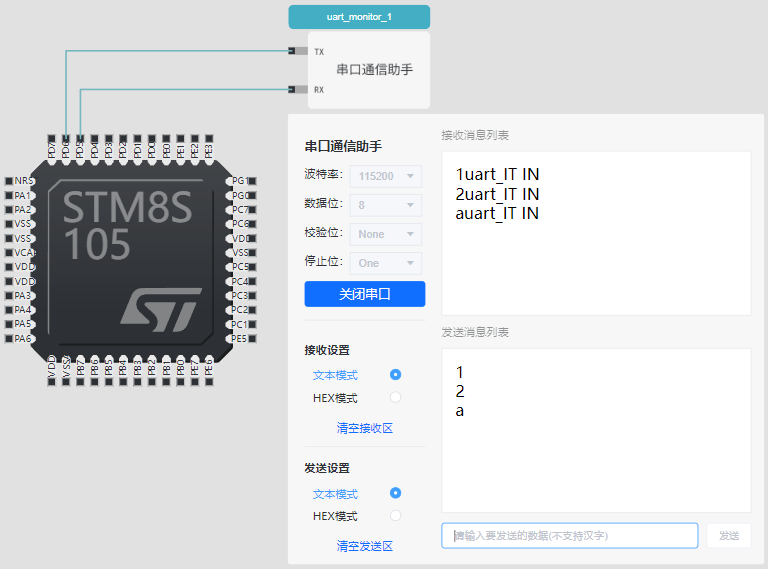

   • 可视化呈现图1所示引脚电气信号联动关系

   • 内置虚拟逻辑分析仪捕获图2中的通信波形细节



2. 智能调试生态

• 支持在线修改寄存器配置（如UART2->SR状态寄存器）

• 虚拟示波器同步捕捉图2中的通信波形

  //
  void uart_IT_handler() __interrupt(21) {putchar(UART2_ReceiveData8()); // 接收数据实时显示在虚拟串口监视器USART_SendDatas(uart_it, strlen(uart_it)); // 中断触发自动回传
  }

  3.教学痛点系统化解构

  传统实验瓶颈	平台解决方案
  硬件损坏导致实验中断	芯片模型永久可用
  示波器操作门槛高	自动生成时序分析报告
  中断过程不可见	单步执行中断服务函数

---

三、高校嵌入式课程的能力培养路径

本平台重构了理论与实践融合的教学范式：

1. 硬件抽象层理解
   学生通过虚拟寄存器配置工具，深度认知：

   • GPIO工作模式（推挽/开漏输出，浮空/上拉输入）

   • 外设时钟使能对功能模块的控制机制

   • 中断向量表与NVIC优先级配置逻辑

2. 通信协议实现

   • 在虚拟环境中调试波特率容错范围（±2.5%阈值）

   • 观察USART_SendDatas()函数中的数据帧组装过程

   • 通过图2的串口监视器验证流控制机制

3. 系统级设计拓展
   基于平台可安全实施高危实验：

   • 故意配置错误波特率观察通信失败现象

   • 在中断服务函数中插入死循环分析系统崩溃后果

   • 构建多线程环境下的串口通信冲突场



---

四、开启高效可靠的实验体验

平台核心价值认证：

• 功能安全标准的模型验证架构

• 获得嵌入式教育领域权威专家联合推荐

• 服务全国六百余所高校的稳定运行记录

立即体验完整实验流程：

1. 在“实验库”搜索“STM8S串口接收”获取工程模板

2. 使用交互式寄存器配置工具初始化UART2模块

3. 在虚拟终端发送十六进制数据触发中断

4. 通过内存监视窗口观察recv_data[]数组变化

---

结语：深圳航天科技创新研究院以严谨的工程方法论重塑嵌入式教学。本平台将晦涩的寄存器操作转化为可视化交互，使串口通信等核心技术的教学效率获得根本性提升。
>> 平台直达：https://app.puliedu.com/
