晨控CK-UR12与西门子PLC配置Modbus TCP通讯连接操作手册

晨控CK-UR12与西门子PLC配置Modbus TCP通讯连接操作手册

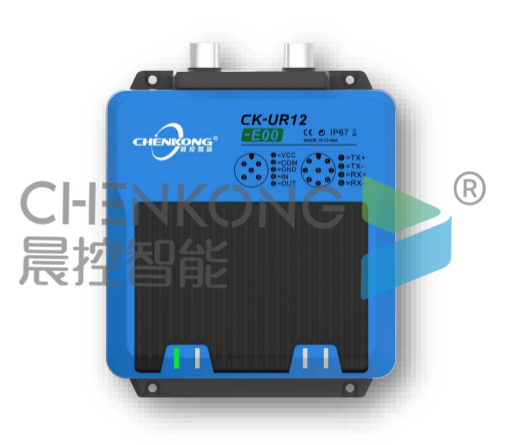

晨控CK-UR12系列作为晨控智能工业级别RFID读写器,支持大部分工业协议如RS232、RS485、以太网。支持工业协议Modbus RTU、Modbus TCP、Profinet、EtherNet/lP、EtherCat以及自由协议TCP/IP等。

本期主题：围绕CK-UR12产品的TCP通讯协议与西门子PLC进行通讯配置说明。

0、准备阶段

l RFID读卡器配置软件：RFID_TOOL

l 编程软件：博图V14

l RFID读写器：CK-UR12-E00

l PLC：西门子系列PLC

l 通讯协议：Modbus TCP

l 连接方式：以太网

配置设置：

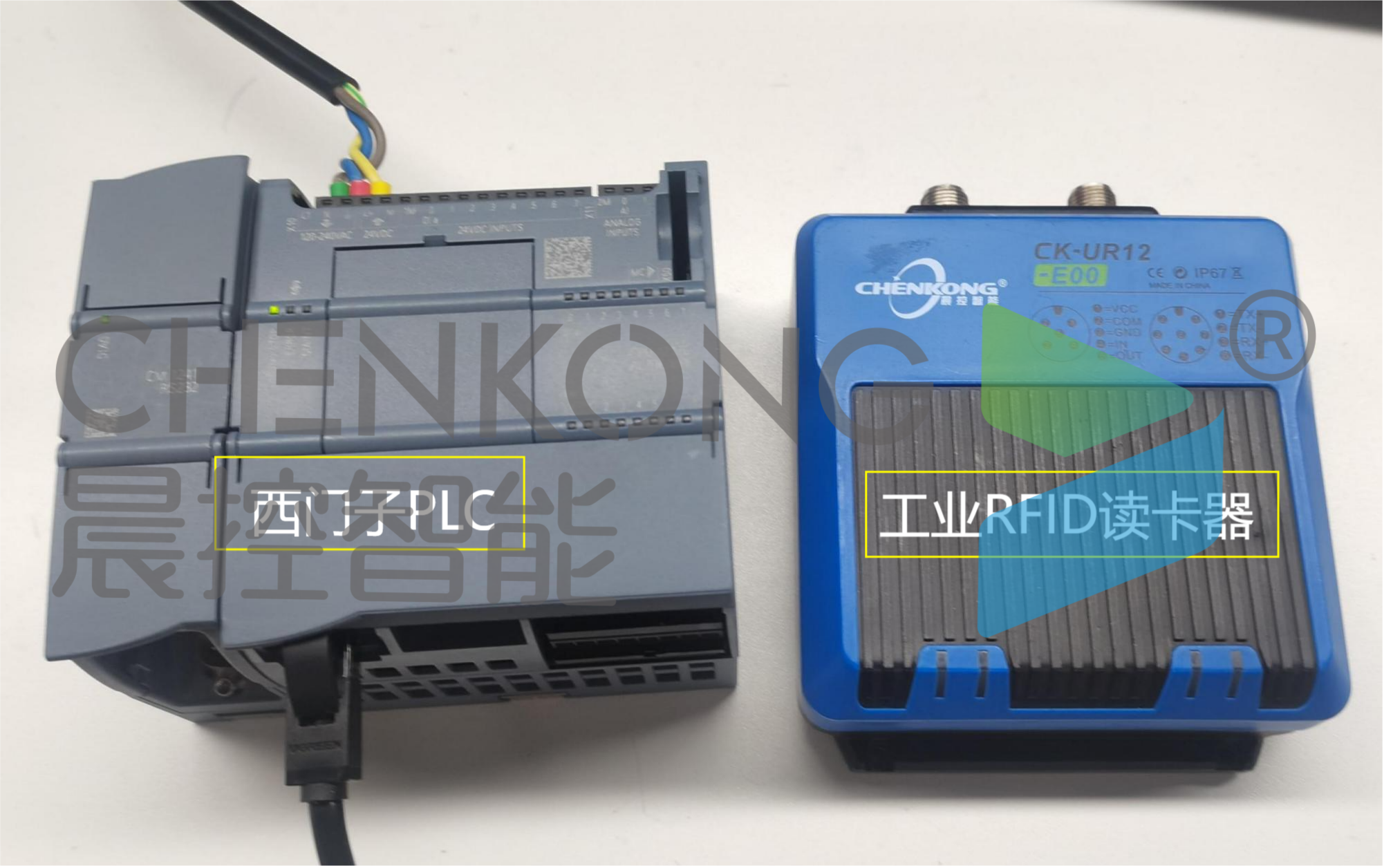

1、连接设备

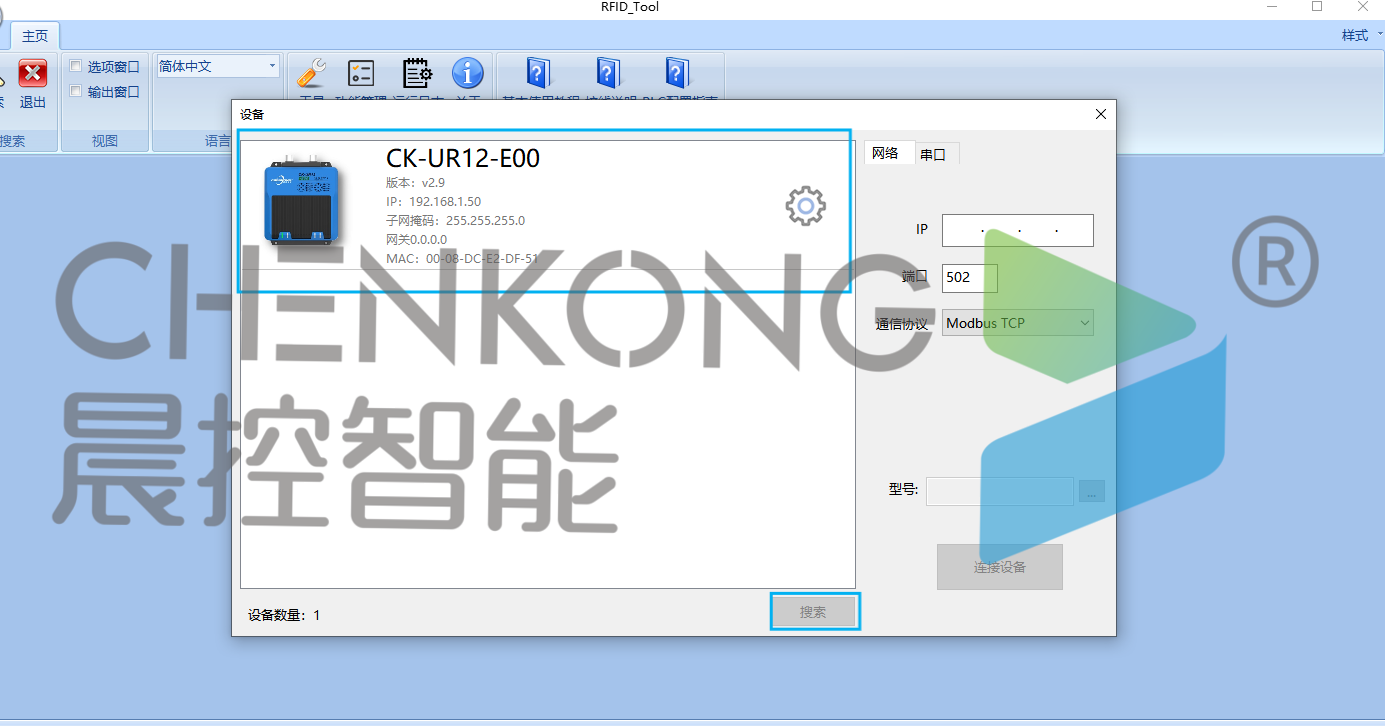

打开配置软件，搜索设备后，

选择设备连接

2、设置读卡器参数

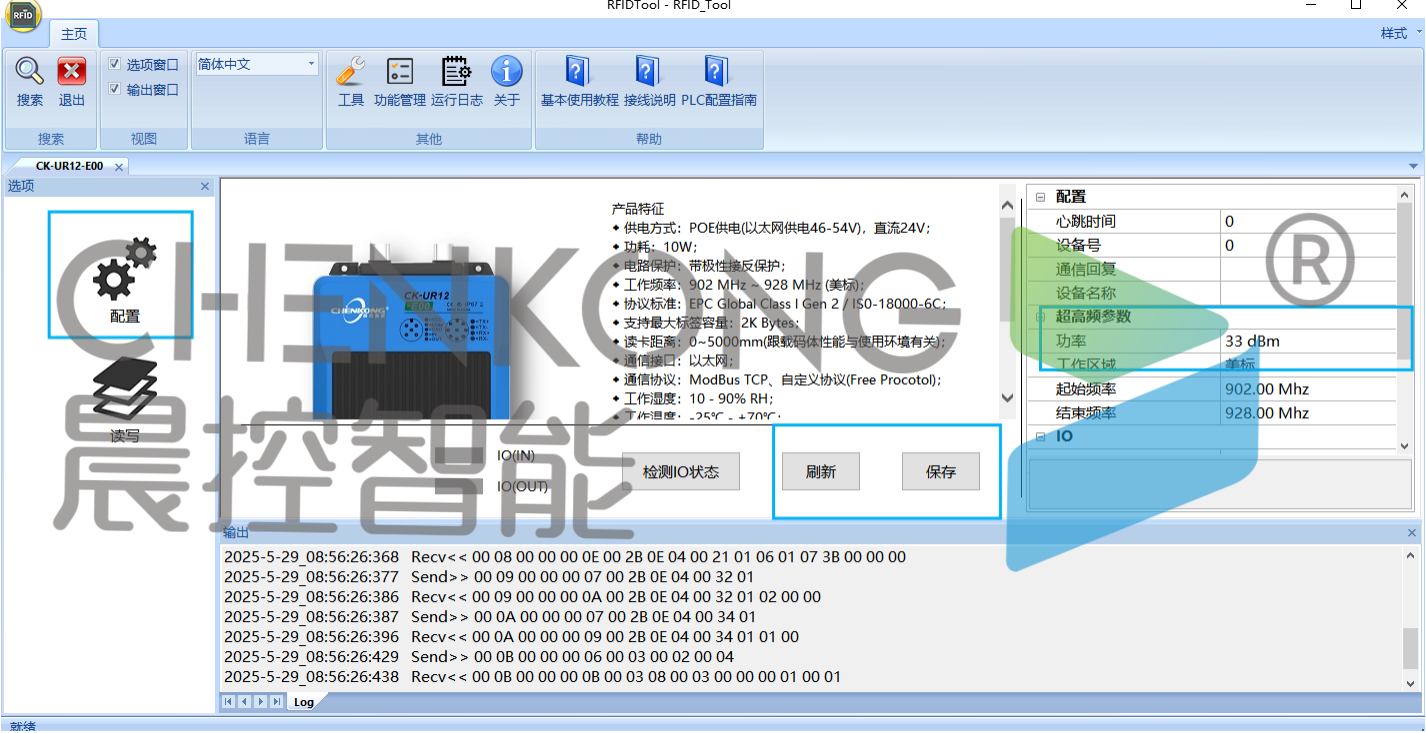

（1）可根据需要设置读卡器功率大小，保存后刷新即可

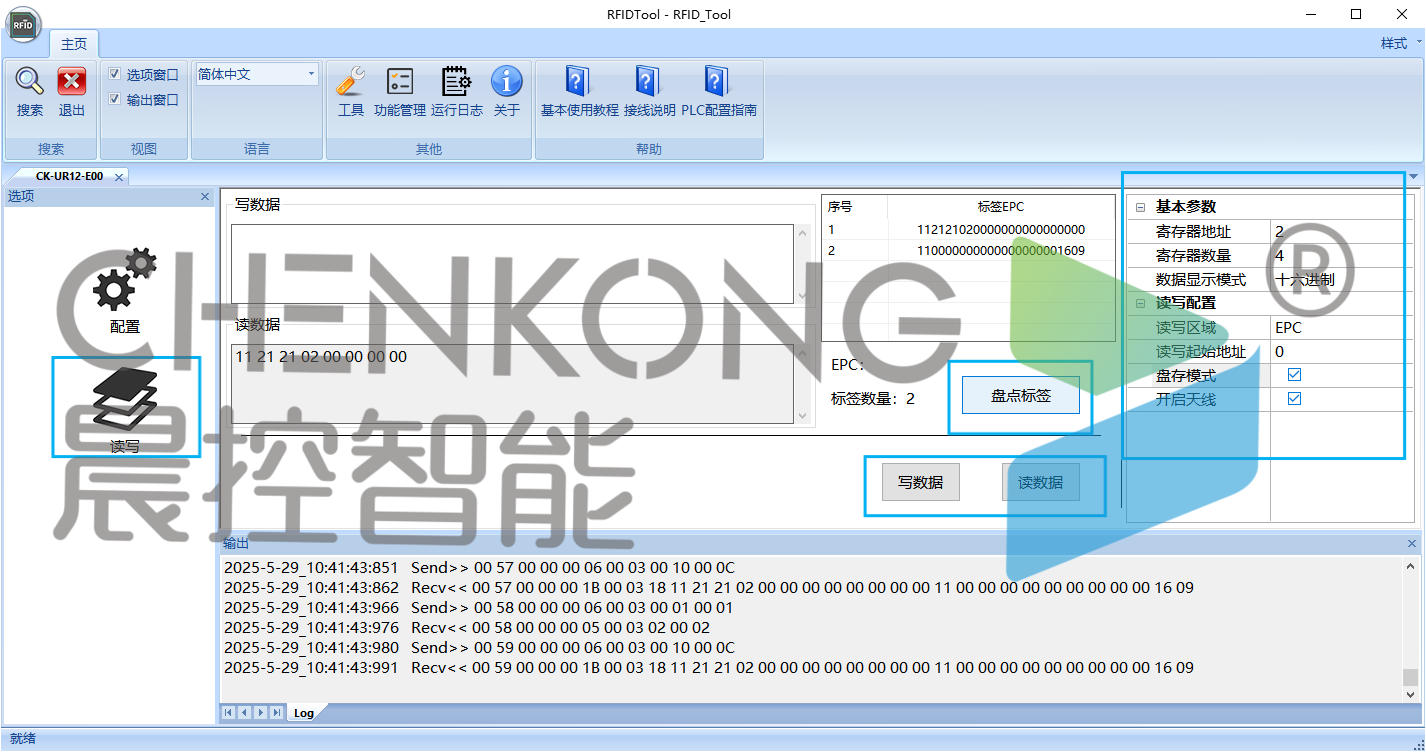

（2）读取区域及盘存模式

盘存模式可以同时识别获取到多个标签，选择对应的标签进行读取操作。

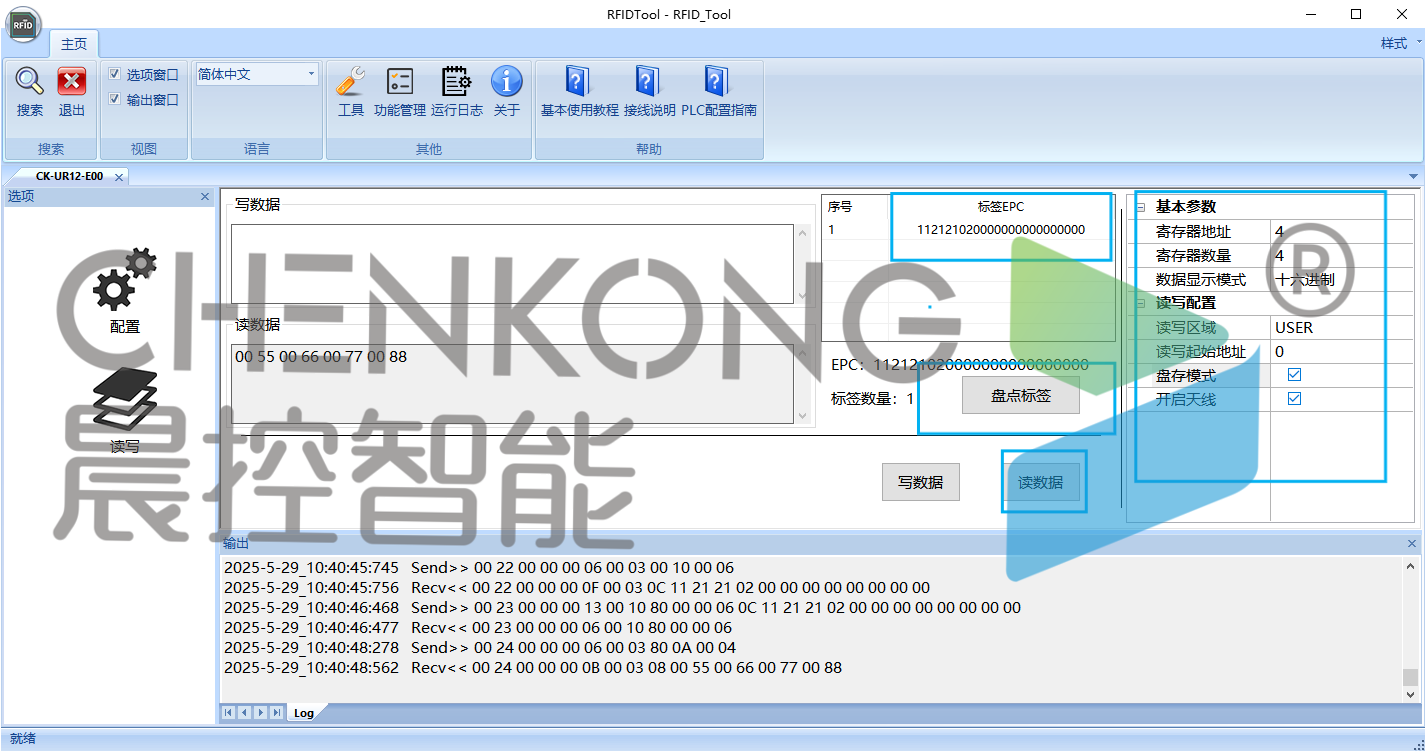

盘点到标签后选定标签，操作读标签USE区数据

盘点到标签后选定标签，操作读标签EPC区数据

3、通讯设置

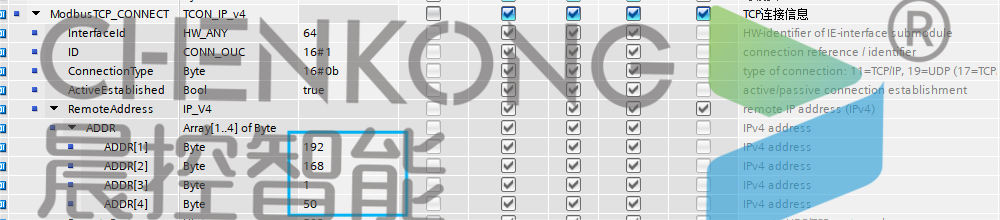

设定PLC中通讯读卡器的IP

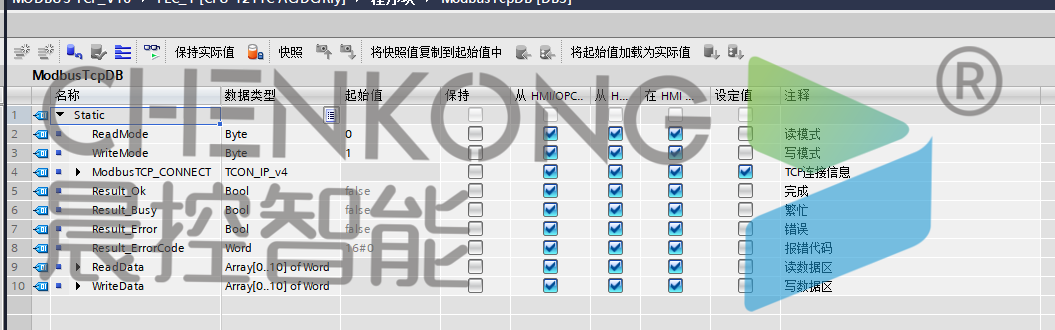

打开ModbusTCPDB->ModbusTCP_CONNECT->RemoteAddress->ADDR

4、下载程序到PLC，读卡器连接成功亮绿灯。

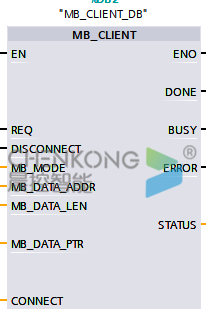

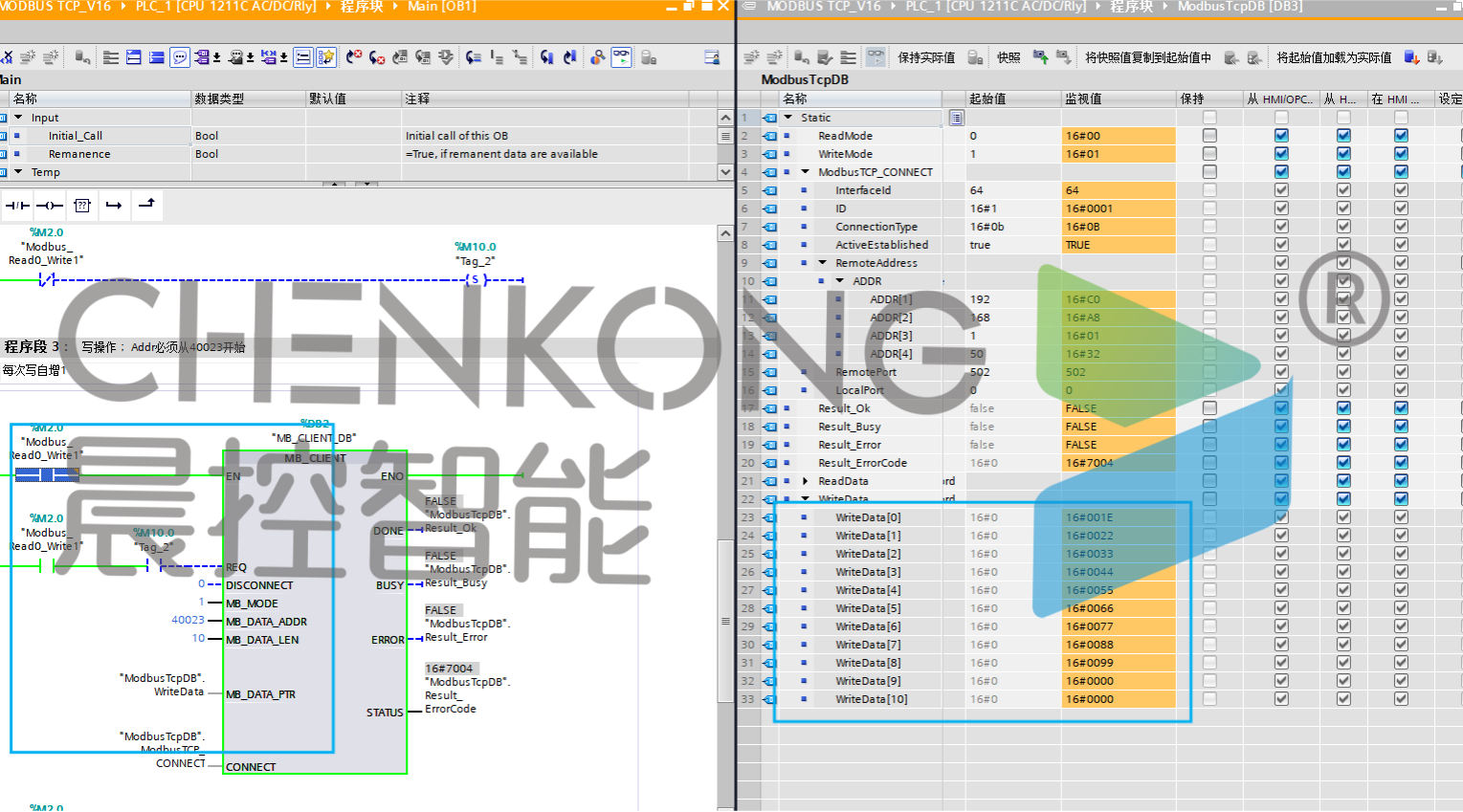

5、功能块使用说明

（1）写操作例子

1先将数据写入写数据块中

2触发写入操作

3等待操作完成置位，即数据写入到标签完成

（2）读操作例子

1触发读取操作

2等待读取操作完成

3读取完成后在读数据块中取读取到的数据
