前言
时间同步网络中的每个节点，都被称为时钟，PTP协议定义了三种基本时钟节点。本文将介绍这三种类型的时钟，以及gPTP在同步机制上与其他机制的区别
本系列文章将由浅入深的带你了解gPTP，欢迎关注
时钟类型

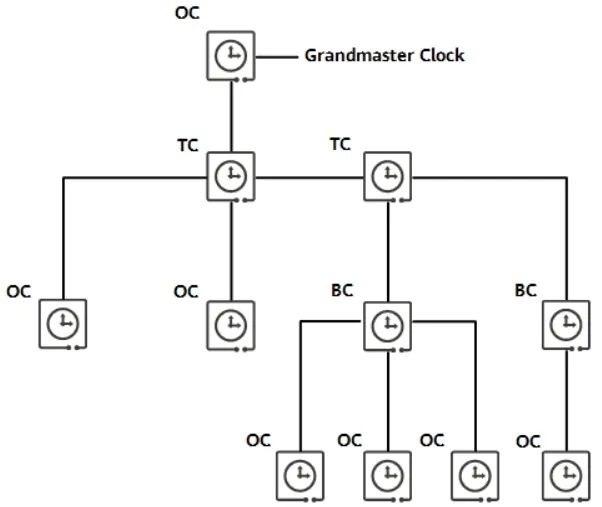

在PTP中我们将各节点称为时钟节点，PTP协议定义了以下三种类型的基本时钟节点
OC（普通时钟）
-
时钟节点在同一个PTP域内只有一个PTP端口参与时间同步。
-
作为从时钟时，通过该端口与上游时钟节点同步时间。
-
作为主时钟时，只通过一个PTP端口发布时间同步信息。

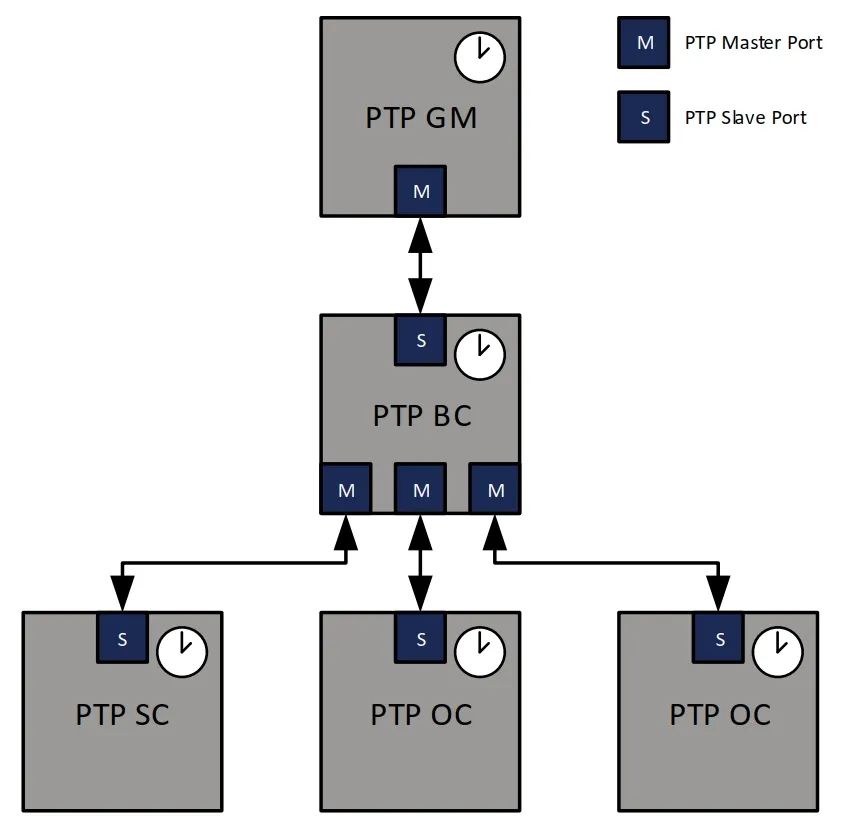

BC（边界时钟）
-
时钟节点在同一个PTP域内有多个PTP端口参与时间同步。
-
BC常见的作用为，通过其中一个端口与上游时钟节点同步时间，其余端口向下游时钟节点发布时间。
-
BC还可以作为时钟源，直接通过多个PTP端口向下游发布时间。
TC（透明时钟）
-
该时钟节点与BC/OC相比，不与其他时钟节点保持时间同步。
-
TC有多个PTP端口，但只在端口间转发PTP协议报文并对其进行转发延时校正。
TC包括以下两种类型：
-
E2E TC(端到端透明时钟)：直接转发网络中非P2P类型的协议报文，并参与计算整条链路的延时。
-
P2P TC(点到点透明时钟)：只直接转发Sync报文、Follow_Up报文和Announce报文，而终结其它PTP协议报文，并参与计算整条链路上每一段链路的延时。

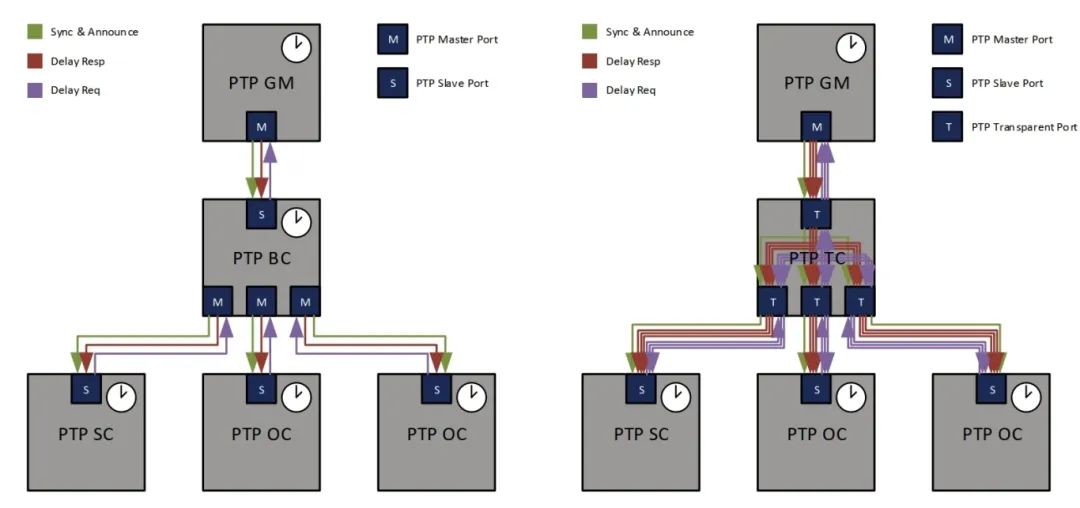

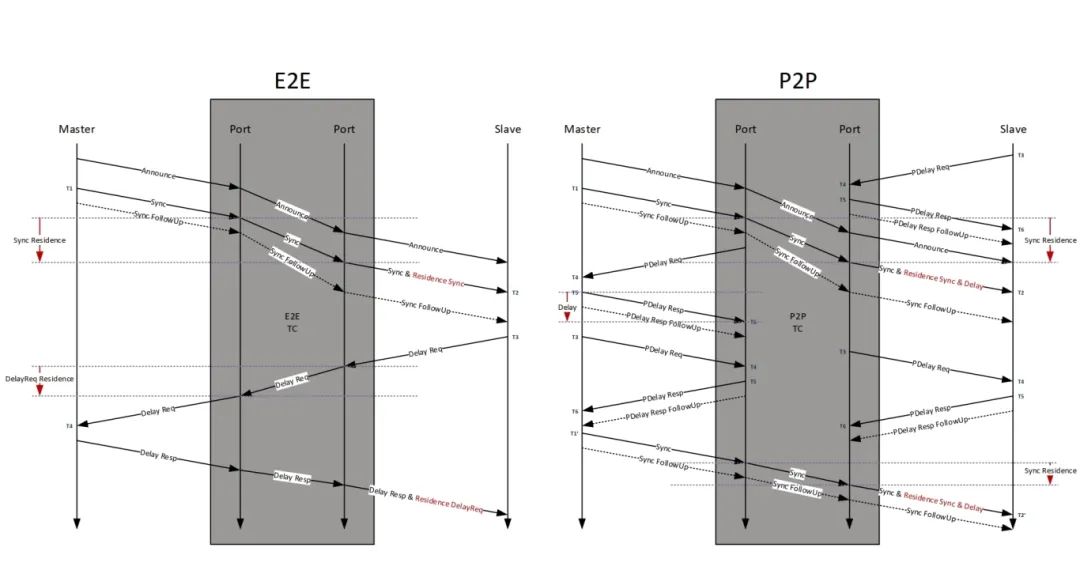

具体工作流程如下图：
同步机制 E2E vs P2P
在介绍透明时钟时，我们提到了E2E和P2P，它们是PTP的两种不同的时间同步机制，并非与TC绑定使用。接下来，就带大家了解一下这两种机制以及它们的差别。
同步机制
E2E：E2E机制是一种端到端的延迟测量机制，它通过测量发送端和接收端之间的总延迟来计算时钟偏差。
P2P：P2P机制是一种对等延迟测量机制，它通过测量网络中各个设备之间的延迟来计算时钟偏差。在P2P机制中，每个设备都会与其他设备建立通信，并互相测量链路延迟。

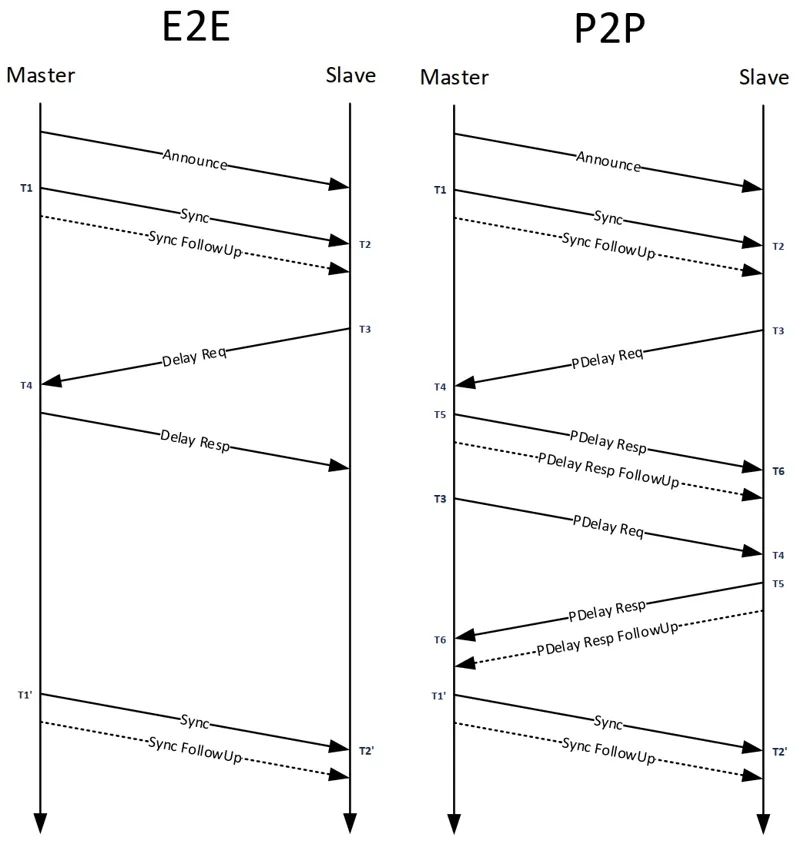

传输机制过程可以参考以下图片：
E2E特点
E2E有以下特点：
-
有明确的主从节点之分，总是测量从节点到主节点的端到端延迟
-
假设两端路径延迟是相同的
-
所有节点延迟消息需要穿透整个网络，导致高网络负载
-
在大型网络以及使用TC时，扩展性差
-
拓扑变化需要重新测量端到端路径延迟，恢复时间长
-
可与不支持PTP的交换机使用
P2P特点
P2P有以下特点：
-
节点之间只测量相邻节点的链路延迟
-
可补偿物理链路的不对称性
-
消息本地化处理，网络负载低，扩展性更好
-
适合复杂拓扑，拓扑变化等待时间短
-
要求所有节点都支持PTP
gPTP的同步机制
gPTP属于IEEE 802.1AS标准，用于时间敏感网络TSN中的协议，强制使用P2P机制而非传统的E2E机制。
gPTP使用p2p的好处：
-
逐跳延迟补偿，提升同步精度
-
支持复杂拓扑和冗余路径
-
确定性网络需求保障
-
硬件时间戳本地化处理
结语
本文主要介绍了时钟节点和传输机制，并说明了它们在gPTP中是如何应用的。
