三格电子——四路CAN转4G网关使用中的常见问题

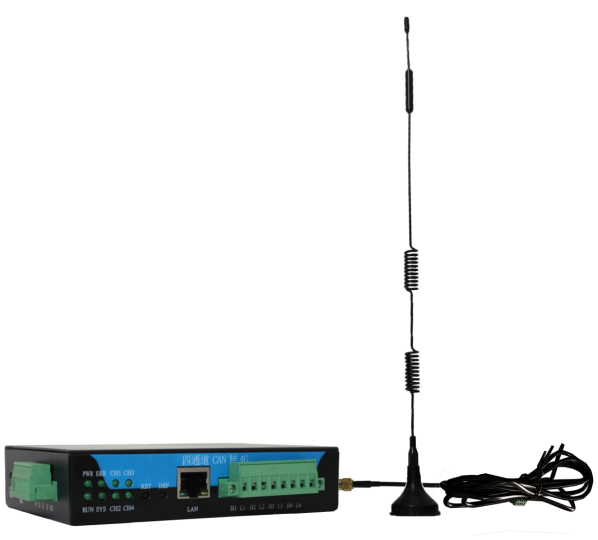

【CANET-410-4G】

       本产品用来将 CAN 数据转为固定格式的 tcp 或 udp 数据，最后通过 4G 进行传输到服务器。

以下称 CAN-410 。 CAN-410 有四路 CAN 接口，波特率支持 5K~1000K 可灵活调节。 CAN 口通

信支持 CAN2.0A 和 CAN2.0B 。

CANET-410 需要使用软件配置其工作模式

一、网关做TCP客户端：用CAN分析仪与TCP服务器（TCP服务端调试）模拟通信

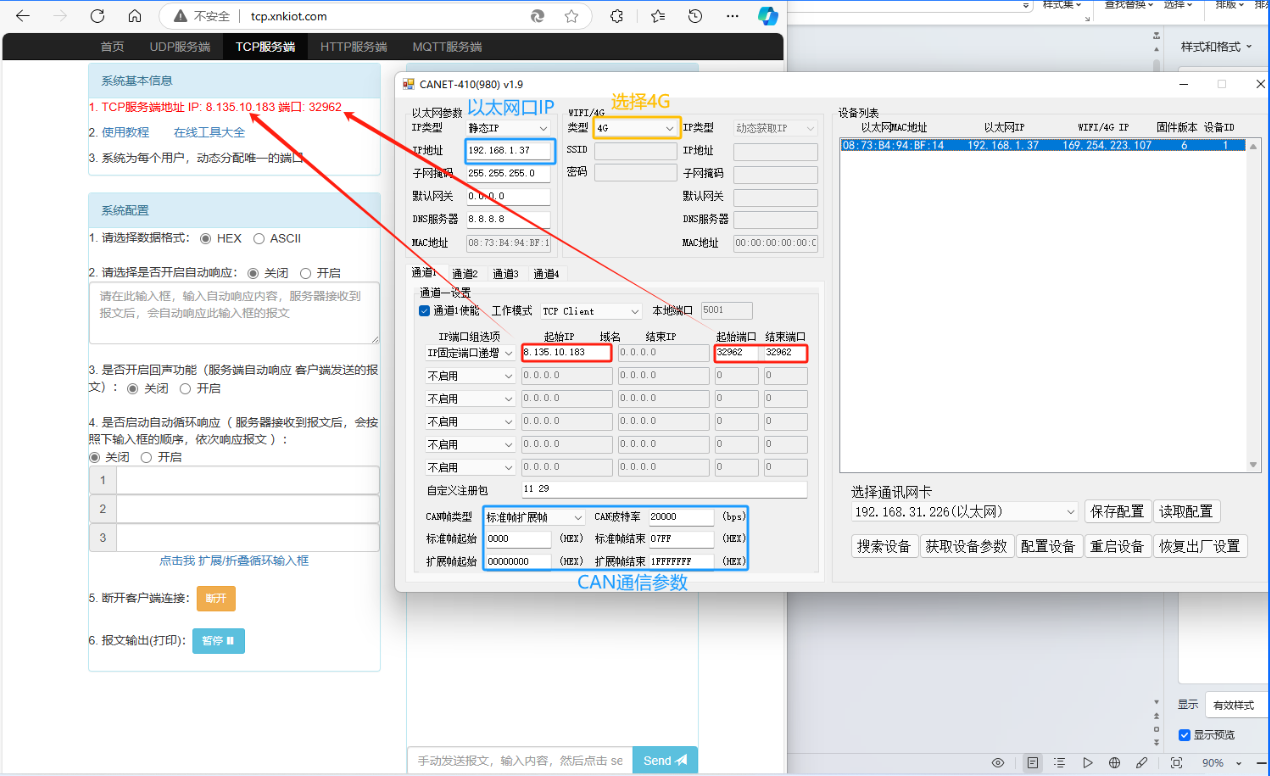

1.配置软件配置

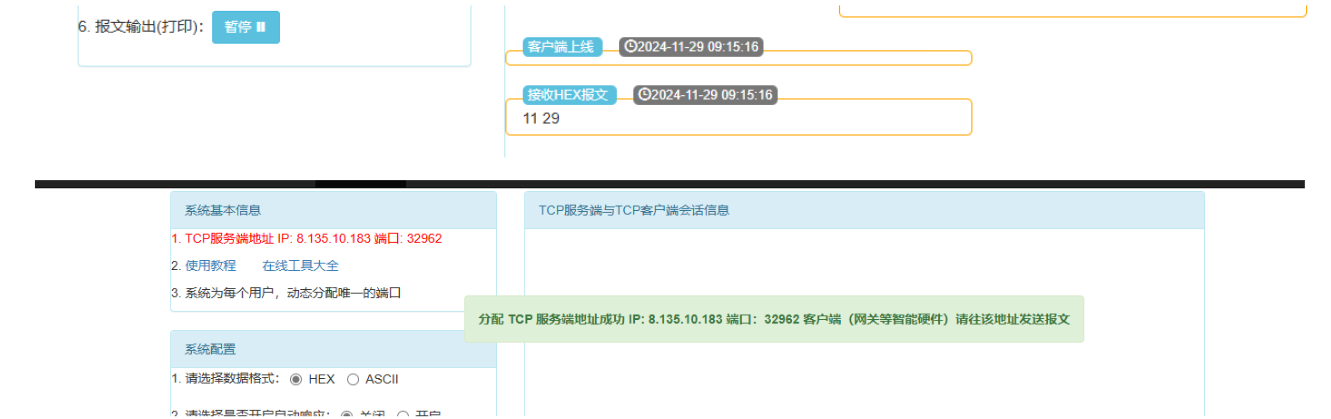

1. 连接成功网站提示及接收到自定义注册包

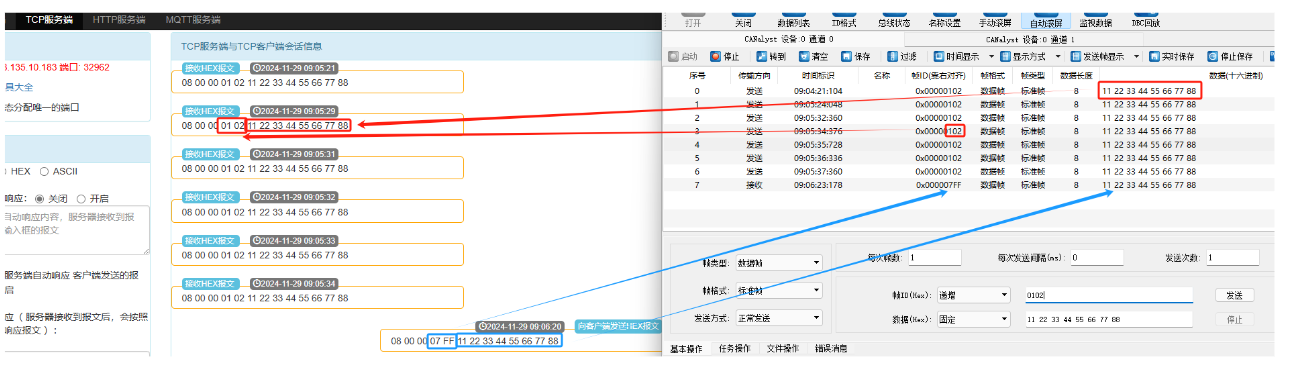

   3.数据传输（如有延时时间较长或通信异常，检查4G信号/天线是否正常）



   *****

   CAN---> 4G:数据包不足13字节补0发往4G端

   4G---> CAN:数据包不足13字节下一包补齐发往CAN设备，数据包超过13字节多余部分分给下一包，本包发送到CAN设备，如多余部分不足13字节，则保留在缓冲区不发送



   二. 网关使用UDP：用CAN分析仪与UDP服务器（UDP服务端调试）模拟通信

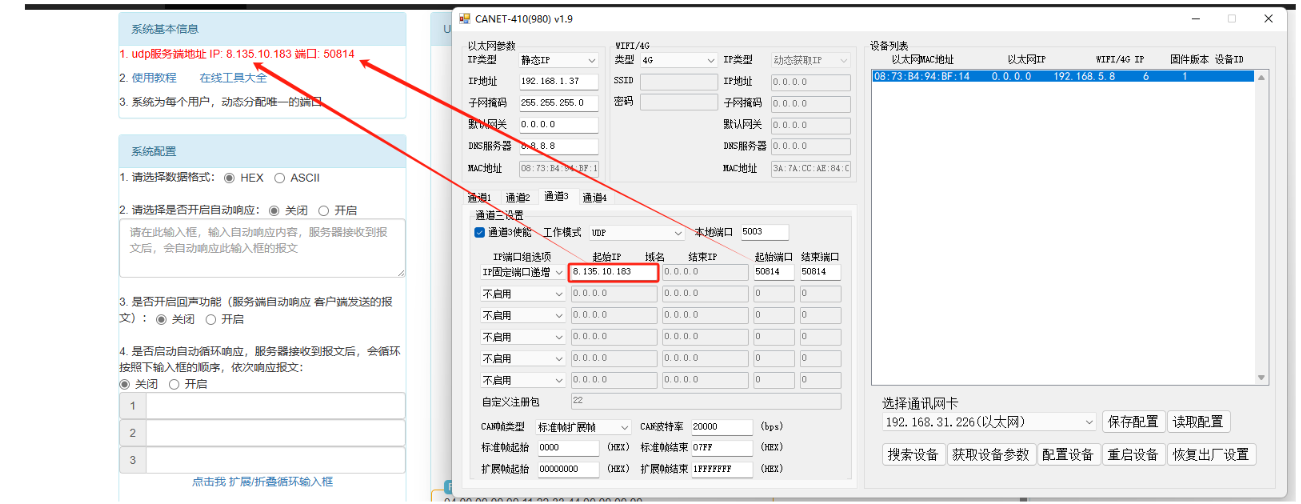

   1.软件配置

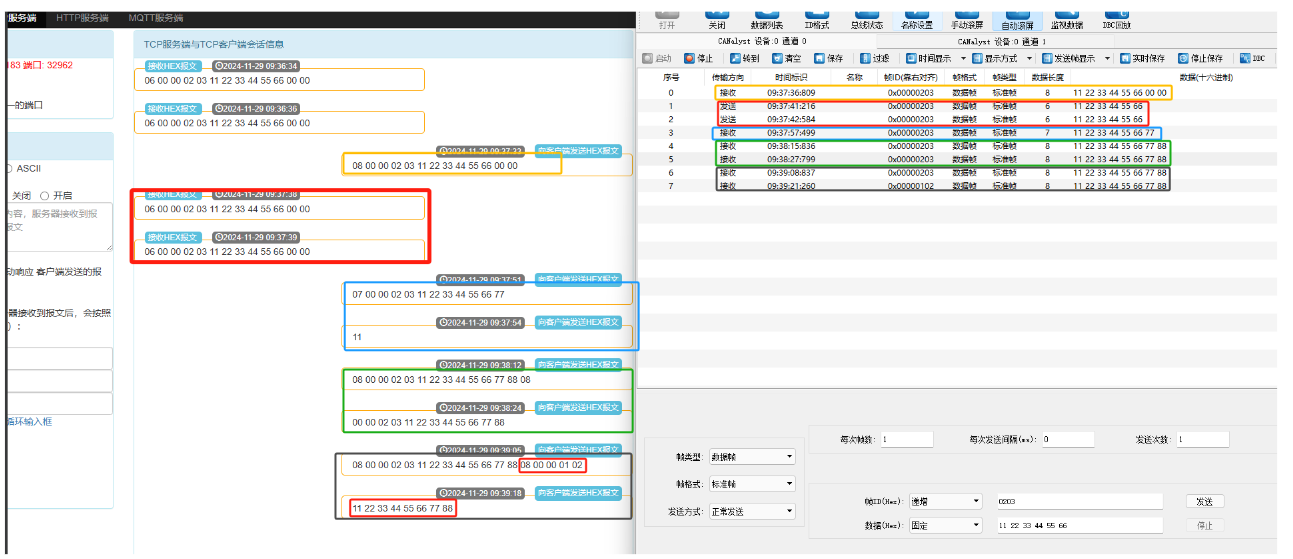

   2.数据传输

   *****

   CAN---> 4G:数据包不足13字节补0--->传输给网站/服务器

   4G---> CAN:数据包不足13字节请补0，否则不转发该条数据。数据包超出13字节舍弃多余部分再传输给CAN设备。
