使用Silicon Nail和物理探针测试设备

如图6-2所示的设备，例如u7，通常会同时连接Silicon Nail和物理探针。当生成Silicon Nail测试时，MSPD会编写测试，以便Silicon Nail节点（硅节点）的测试与分配有物理探针的节点（探针节点）的测试协调进行。

硅节点驱动器的测试模式被扫描到适当的驱动器中，并在UPDATE-DR阶段呈现。同时，探针节点驱动器上的矢量也会发生变化。

在CAPTURE-DR阶段，来自被测设备（DUT）的输出在硅边界扫描接收器上被捕获。与此同时，探针节点的接收器被打开，以便软件可以进行比较。探针节点的数据直接进行比较，但边界扫描接收器的数据必须被移出。

Silicon Nail测试未通过硅节点

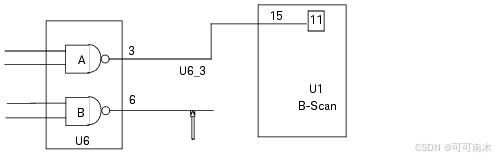

示例6-1展示了Silicon Nail测试和钉子测试分别作为独立测试时收到的实际消息。图6-5展示了正在测试的设备部分。

示例6-1

Silicon Nail测试未通过硅节点

u6a HAS FAILEDSILICON NAIL FAILURE DETECTED FOR TEST
Failing Vector #: 498 (message follows)
Silicon Nail Test failed scanned output:
Vector 4 of pre-serialized test.
-----------------------------------------Failed Boundary-Scan frame cell 11
at u1.15,
observing node: U6_3,
connected to pinsu1.15  u6.3

在这个示例中：

• u6 是测试名称
• 498 是序列化测试的矢量编号
• 4 是ITL矢量的编号
• 单元11 是失败的边界扫描单元
• u1.15 是具有单元11的B-Scan引脚，位于引脚15
• U6_3 是连接到引脚u1.15和u6_3的节点

Silicon Nail诊断测试示例

Silicon Nail测试未通过插钉节点

示例6-2展示了在插钉节点上的测试失败。

示例6-2

Silicon Nail测试在插钉节点未通过

u6 HAS FAILED
SILICON NAIL FAILURE DETECTED FOR TEST
Failing Vector #: 522 (message follows)
Silicon Nail Test failed nailed output:
Vector 3 of pre-serialized test.
-----------------------------------------
Opens on Output or Bidir Pins
U6.6
-----------------------------------------

在这个示例中：

• 在U6设备上，插钉输出引脚6失败。
• 522 是序列化测试的矢量编号
• 3 是ITL矢量的编号
• U6_6 是输出或双向引脚上开路的节点

使用Silicon Nail测试设备

您可以使用边界扫描链的Silicon Nail对单个数字设备以及数字设备集群进行功能测试。

请注意，ITL文件的生成仅对单个设备/引脚库是自动化的，而不是集群。

Silicon Nail的语法和示例ITL源代码在"InterconnectPlus Test Language (ITL) and VCL/ITL Pass-Thru Statements"中进行了展示。您的Silicon Nail测试的资源将与其他测试一样被分配，并且测试将被添加到最终的测试计划中。

为单个设备生成测试

Silicon Nail测试文件（ITL源文件）由软件自动生成，并将包括以下内容：

• Silicon Nail测试所用链的描述
• 禁用信息
• 节点和硅节点
• PCF顺序
• 测试矢量

如果没有找到测试矢量、仅有一个设置库（用于生成夹具需求文件），或者所有库矢量都被注释掉，则将生成一个仅限设置的矢量。

软件还会自动更新testorder文件和测试计划。

在多路复用系统上，如果有一个设置库，请将矢量添加到库中，然后重新运行IPG测试顾问。

pcf 分配顺序

在为Silicon Nail编写测试库时，pcf 分配顺序决定 ITL 的列顺序。在Silicon Nail测试中生成的 pcf 值的顺序是基于用于生成测试的库源代码中 assign 语句的顺序。为了保持您的原始语句顺序，您必须以特定顺序编辑库测试语法和分配语句。

您的库源代码中可以有多个 pcf 语句。

在示例6-3中的库源代码中，pcf 顺序与库文件中的 assign 语句的顺序相同。

示例6-3

库源代码和Silicon Nail测试

! Library sourceassign  DIR_1 to pins 1
assign  OE_1_bar to pins 2
assign  A1_1   to pins 3
assign  A1_0   to pins 4
assign  B1_1   to pins 5
assign  B1_0   to pins 6pcf order OE_1_bar,DIR_1,A1_0,A1_1,B1_0,B1_1unit  "TEST_ALL_A2B"pcf"0001LH" ! see order above"0110HL"end pcf
end unit! Silicon Nail Testnodesnode "NDIR_1" test "u13.1"silicon node "NOE_1_bar" test "u13.2", "u23.U10"  silicon node "NA1_0" test "u13.4", "u23.V9"  silicon node "NA1_1" test "u13.3", "u23.U9"  silicon node "NB1_0" test "u13.6", "u23.V8"  silicon node "NB1_1" test "u13.5", "u23.U8"  inputs "NDIR_1"inputs "NOE_1_bar"bidirectionals "NA1_0"bidirectionals "NA1_1"bidirectionals "NB1_0"bidirectionals "NB1_1"pcf order statementspcf order is nodes "NDIR_1"pcf order is nodes "NOE_1_bar"pcf order is nodes "NA1_1"pcf order is nodes "NA1_0"pcf order is nodes "NB1_1"pcf order is nodes "NB1_0"unit "TEST_ALL_A2B"pcf"0010HL" ! see order above"1001LH"end pcfend unit
end nodes

在示例6-3中，pcf 语句中的值在两个源中是不同的。

为了在Silicon Nail测试中保持 pcf 顺序，您可以执行以下操作：

1. 编辑库源代码。
2. 在库源中排列 assign 语句以匹配 pcf 顺序语句。

示例6-4显示了重新排序的代码。在重新排序的代码中，pcf 语句中的值与两个源中的值相同。

示例6-4

重新排序的代码

! Library sourceassign  OE_1_bar to pins 2
assign  DIR_1 to pins 1assign  A1_0   to pins 4
assign  A1_1   to pins 3assign  B1_0   to pins 6
assign  B1_1   to pins 5pcf order OE_1_bar,DIR_1,A1_0,A1_1,B1_0,B1_1unit  "TEST_ALL_A2B"pcf"0001LH" ! see order above"0110HL"end pcf
end unit! Using this library source, the Silicon Nails Test would now be:nodesnode "NDIR_1" test "u13.1"silicon node "NOE_1_bar" test "u13.2", "u23.U10"  silicon node "NA1_0" test "u13.4", "u23.V9"  silicon node "NA1_1" test "u13.3", "u23.U9"  silicon node "NB1_0" test "u13.6", "u23.V8"  silicon node "NB1_1" test "u13.5", "u23.U8"  inputs "NDIR_1"inputs "NOE_1_bar"bidirectionals "NA1_0"bidirectionals "NA1_1"bidirectionals "NB1_0"bidirectionals "NB1_1"! the pcf order is the same as the assign statements in the library file.pcf order is nodes "NOE_1_bar"pcf order is nodes "NDIR_1"pcf order is nodes "NA1_0"pcf order is nodes "NA1_1"pcf order is nodes "NB1_0"pcf order is nodes "NB1_1"! the pcf vectors match the pcf vectors in the library sourceunit "TEST_ALL_A2B"pcf"0001LH" ! see order above"0110HL"end pcfend unit
end nodes
