电源完整性11-电容安装电感的影响因素

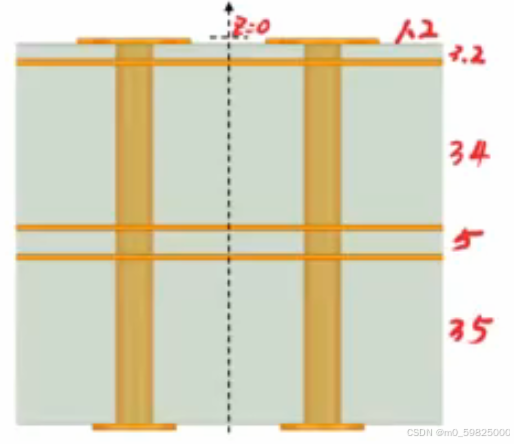

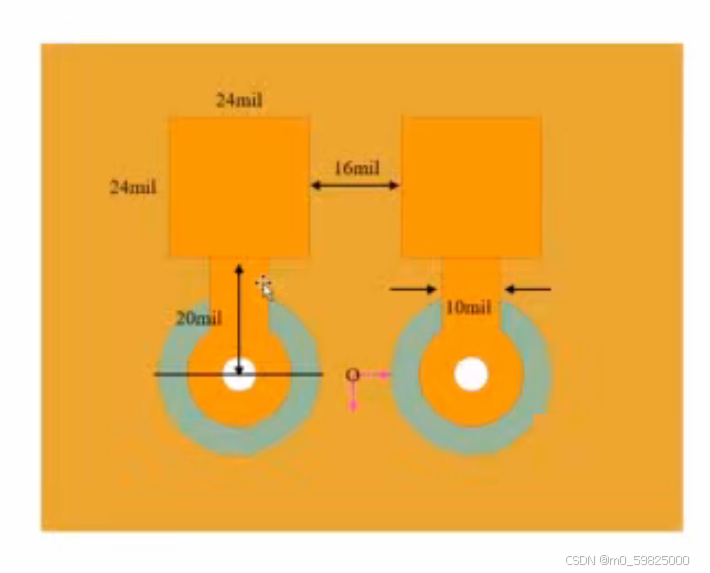

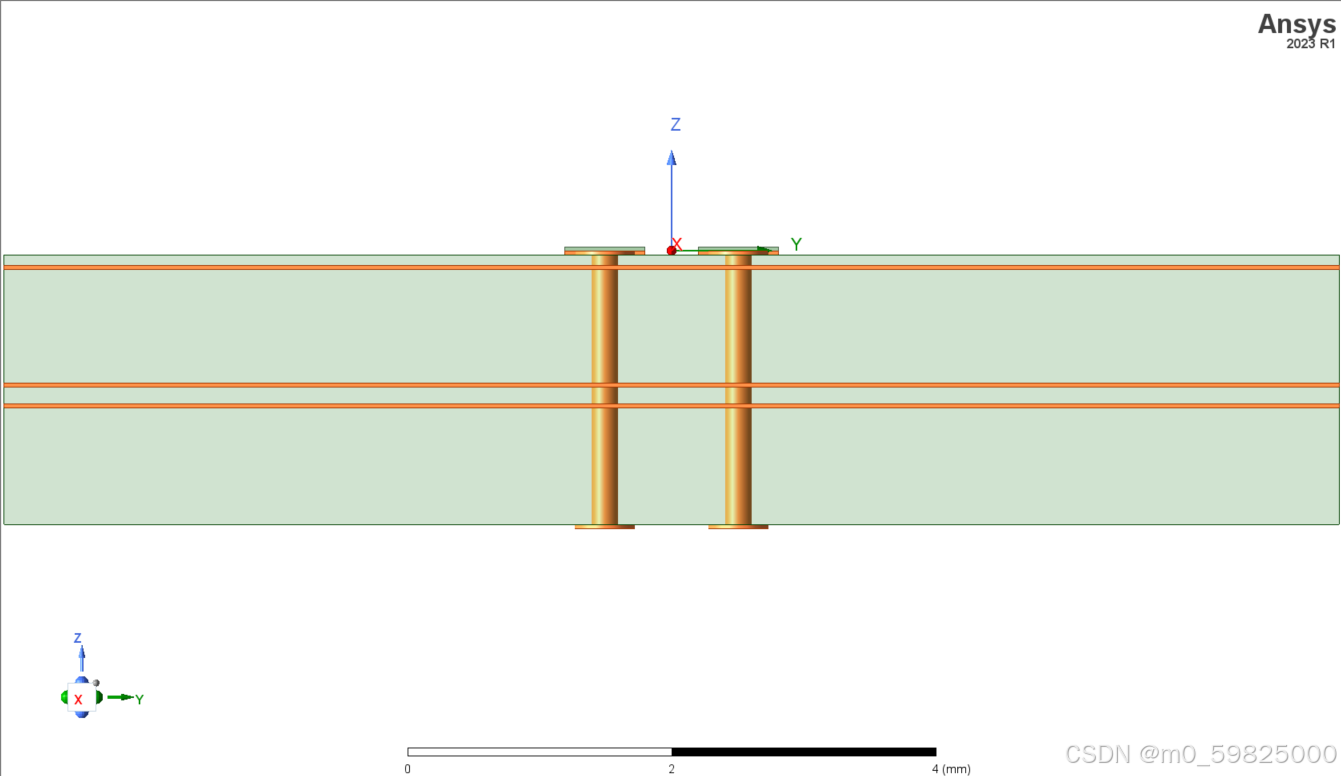

探究电容扇出过孔安装电感的影响因素，使用Q3D建模电容两个焊盘扇出的通孔，具体尺寸如下图所示：

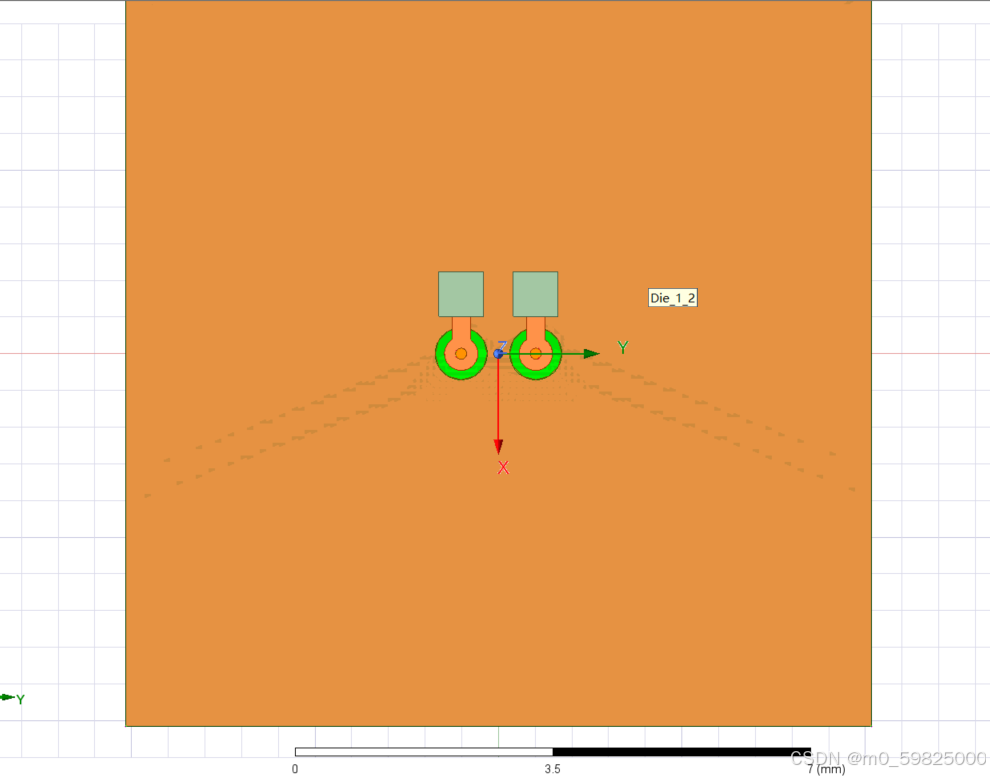

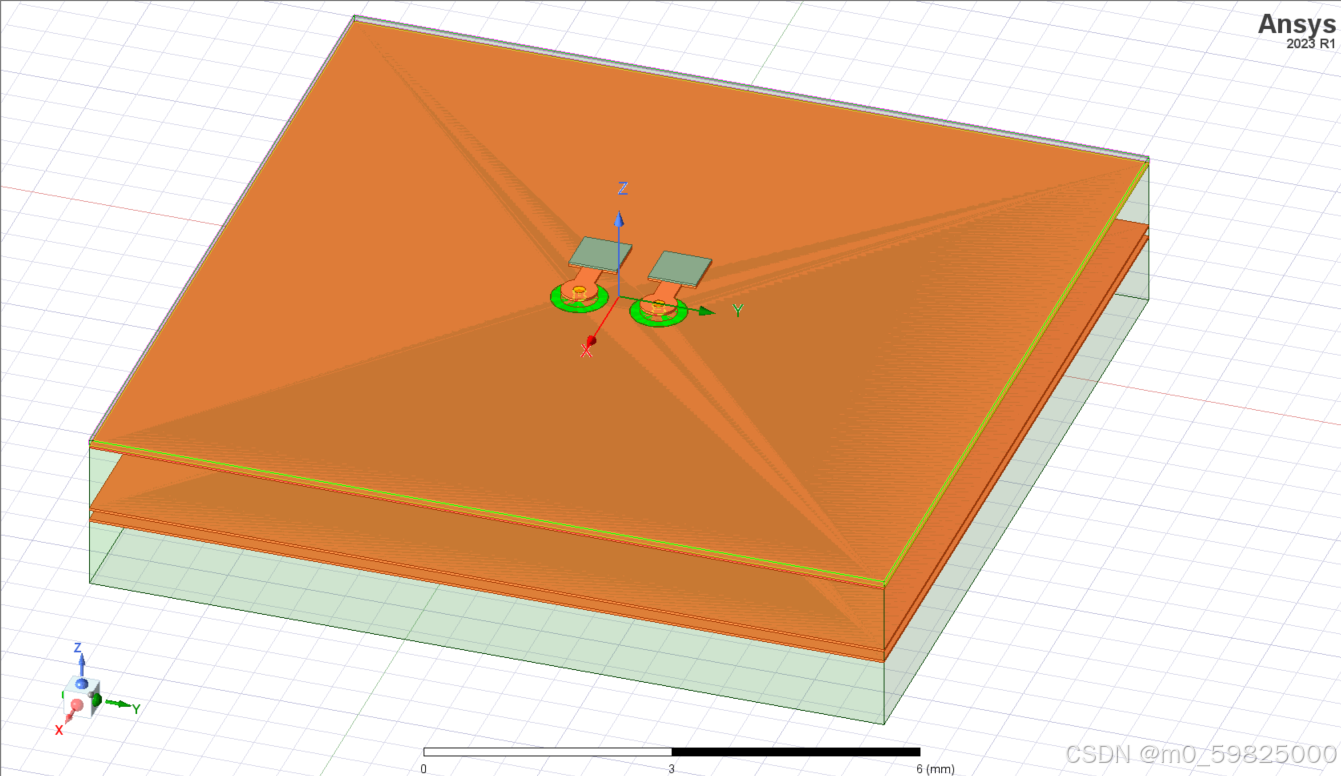

模型如下：

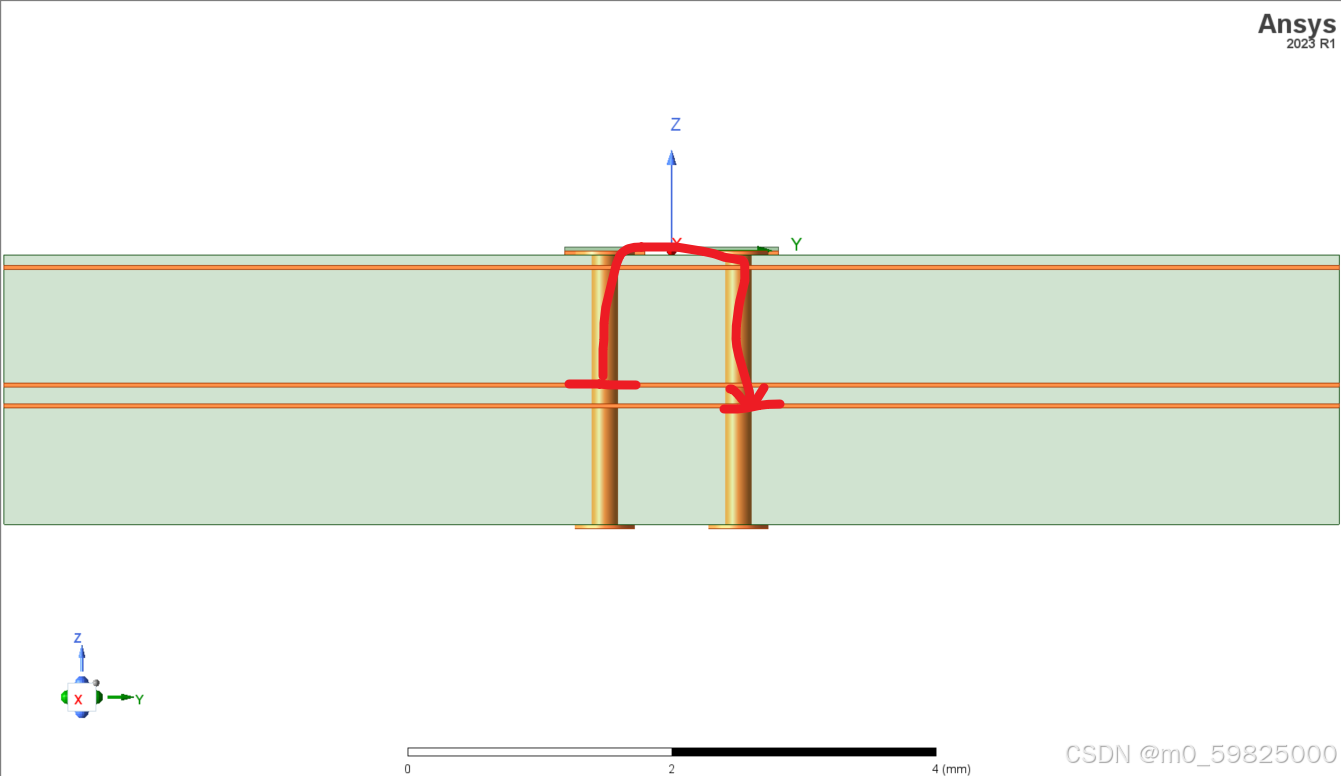

使用简化矩阵使信号源流向如下图所示：

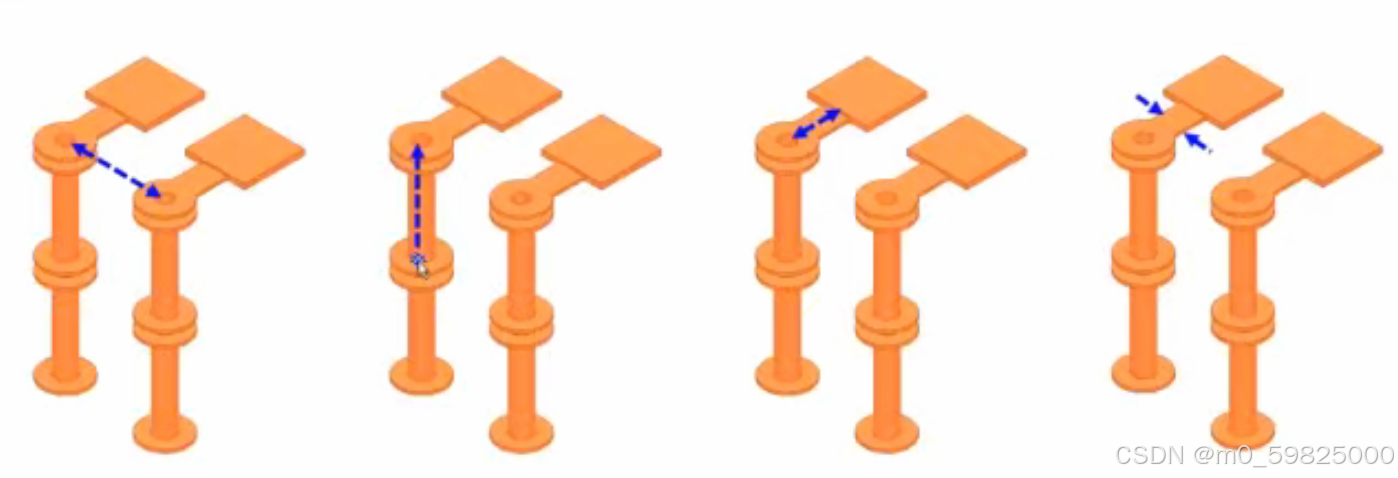

下面使用该模型通过以下四个因素进行仿真，观察过孔间距、过孔长度、扇出线长度、扇出线宽度对安装电感的影响，但所有因素的根本原因就在于单位长度上电感量的计算公式里，电感量等于两根线的自感减去两倍的互感：

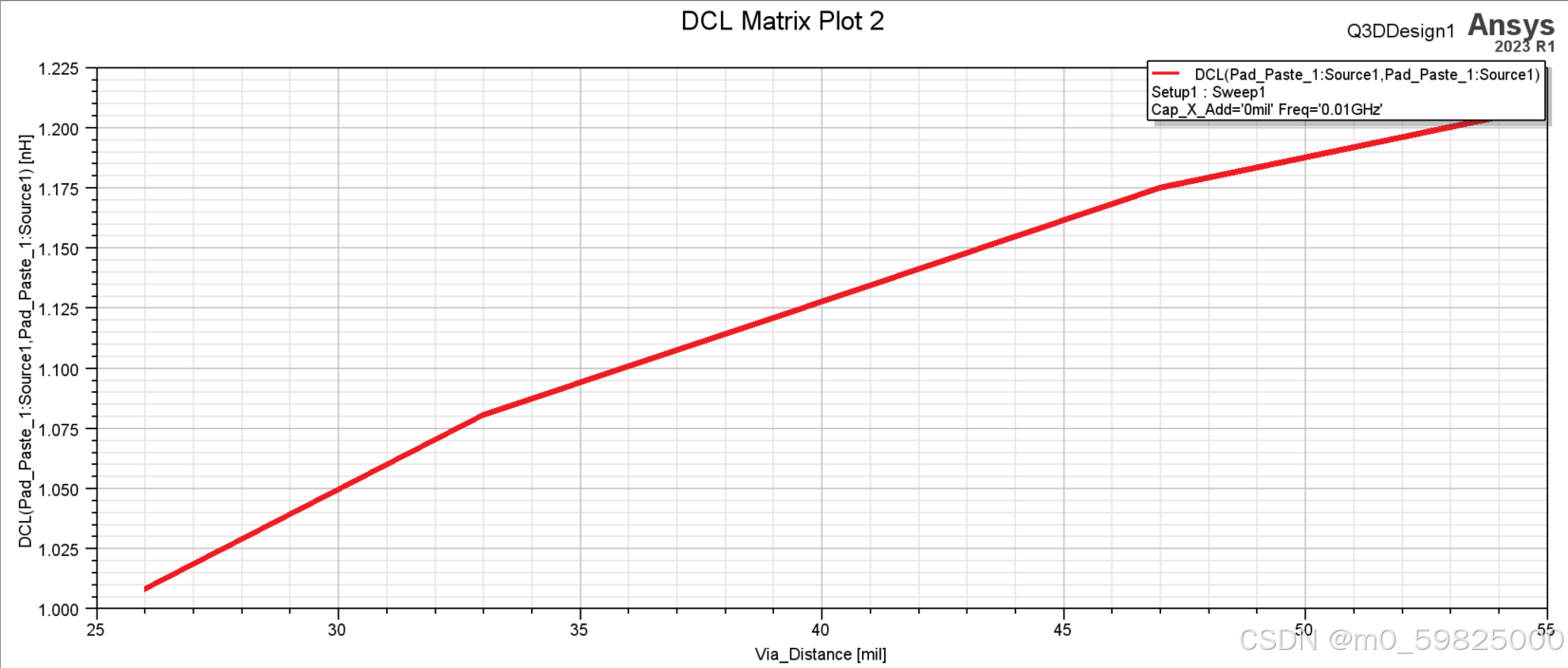

1.过孔间距对安装电感的影响：

过孔间距越大，安装电感就越大。

原因是过孔间距越大，传输线间的互感就越小，电感量就越大。

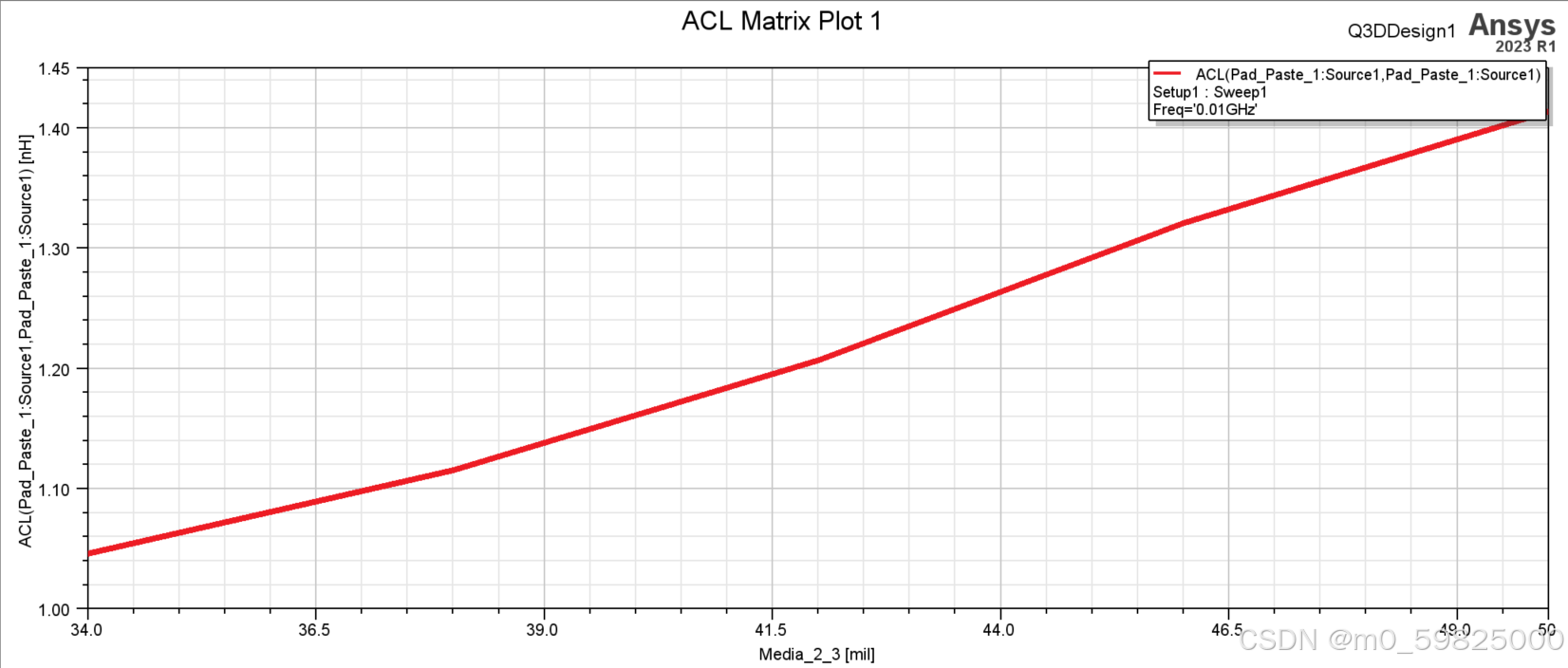

2.过孔长度对安装电感的影响：

过孔长度越大，安装电感就越大。

原因是过孔长度越大，传输线自感就越大，电感量就越大。

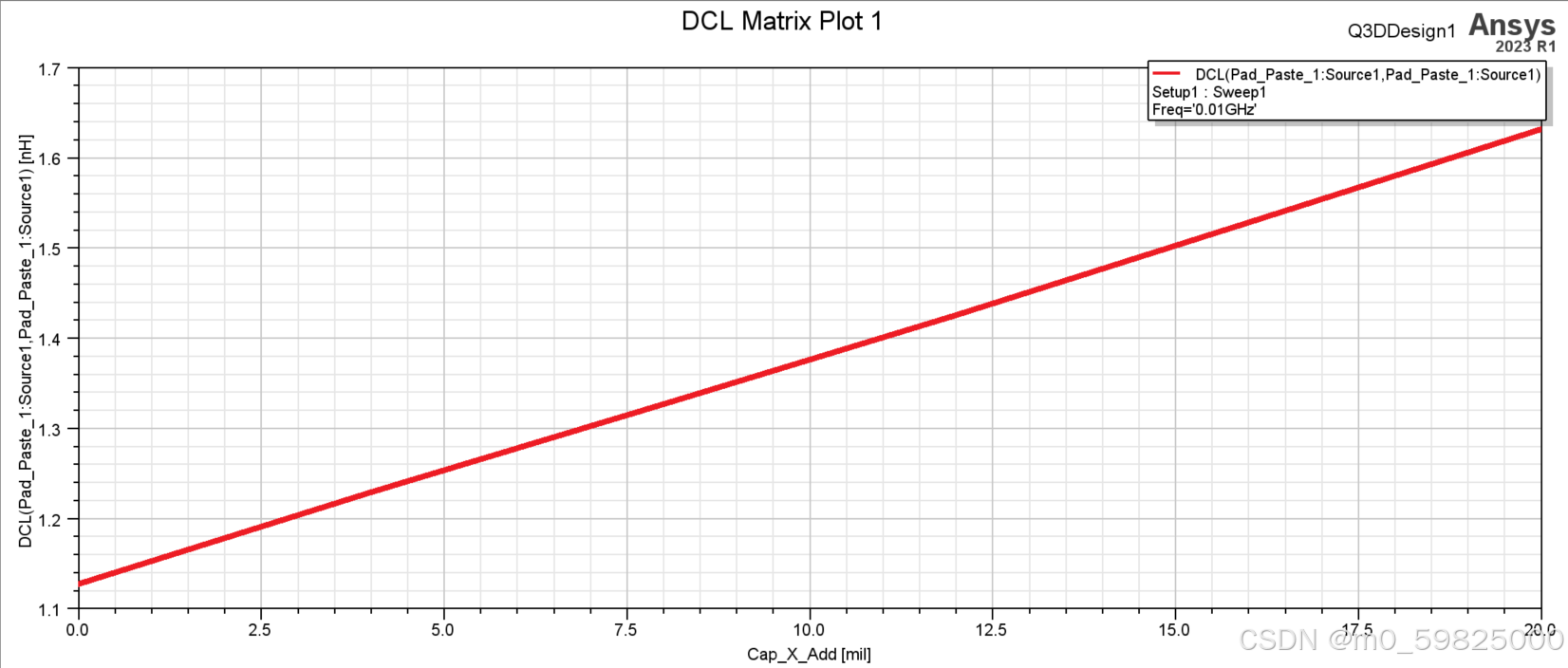

3.扇出线长度对安装电感的影响：

扇出线长度越大，安装电感就越大。

原因是扇出线长度越大，传输线自感就越大，电感量就越大。

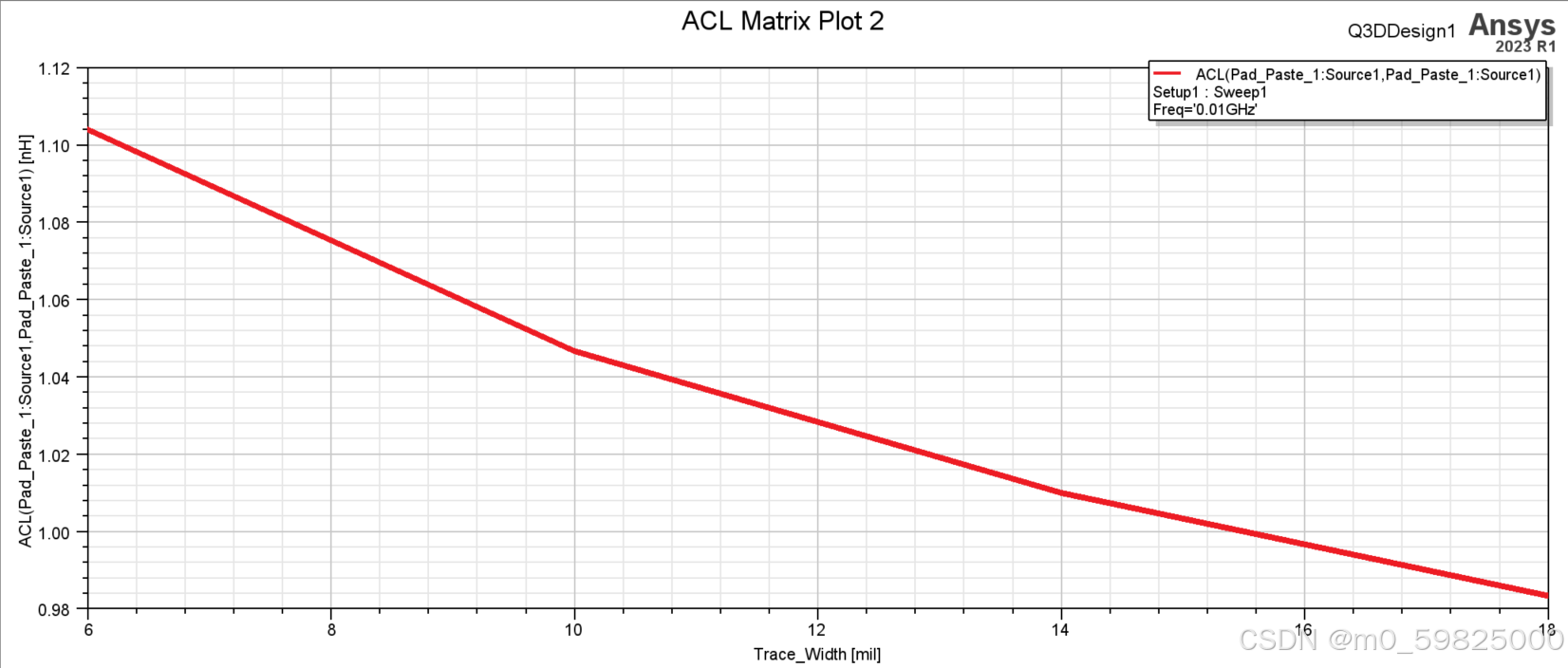

4.扇出线线宽对安装电感的影响：

扇出线宽越大，安装电感就越小。

原因是扇出线线宽越大，传输线之间离的就越近，传输线见自感与互感同时增大，但互感增大的速度大于自感，所以电感量就越大。
