【MATLAB例程】2雷达二维目标跟踪滤波系统-UKF（无迹卡尔曼滤波）实现，目标匀速运动模型（带扰动）。附代码下载链接

news 2025/11/15 8:15:16

在这里插入图片描述

二维平面上，2个雷达观测一个目标，雷达仅观测与UKF滤波后的效果对比。同时输出轨迹、定位误差、误差统计特性等。 软件环境：MATLAB R2016b 或更高版本

文章目录

程序简介
- 核心功能
- 算法优势
运行结果
MATLAB源代码
扩展方向

程序简介

本代码实现了一个基于**无迹卡尔曼滤波器（Unscented Kalman Filter, UKF）**的多雷达目标跟踪系统。系统能够融合多个雷达的观测数据（距离和方位角），对二维平面上的机动目标进行高精度状态估计和轨迹跟踪。

核心功能

无迹卡尔曼滤波（UKF）

采用无迹变换（Unscented Transform）处理非线性观测模型
通过Sigma点采样准确传播均值和协方差
相比扩展卡尔曼滤波（EKF），无需计算雅可比矩阵
对强非线性系统具有更高的估计精度（泰勒展开精度达3阶）

多雷达数据融合

支持多个雷达站的协同观测
采用序贯更新策略融合不同雷达的观测数据
自动处理雷达检测概率和观测丢失情况
充分利用空间分集提高跟踪精度

机动目标跟踪

采用匀速（CV）运动模型作为基础
能够跟踪包含转弯、加速等机动动作的目标
通过过程噪声建模适应目标机动

参数调整
代码中所有标注 【可修改】 的参数都可以根据实际需求调整：

基本参数：采样周期、仿真时间
雷达配置：雷达位置、数量、探测距离
噪声参数：测量噪声、过程噪声标准差
初始状态：初始位置、速度估计及不确定性
UKF参数：α、β、κ（影响Sigma点分布）

算法优势

UKF vs EKF的对比表格：

特性	UKF	EKF
线性化方法	无迹变换（统计线性化）	雅可比矩阵（一阶泰勒展开）
精度阶数	3阶	2阶
是否需要求导（雅克比）	否	是
非线性适应性	强	中
计算复杂度	中等（2n+1次函数调用）	较低
数值稳定性	好	中

适合UKF的场景：

观测模型高度非线性（如极坐标观测）
状态转移模型复杂
难以求解雅可比矩阵
对精度要求高

⚠️ 可用EKF的场景：

弱非线性系统
计算资源受限
对实时性要求极高

运行结果

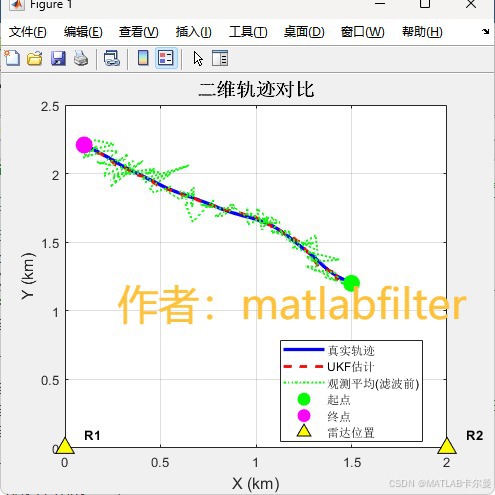

轨迹图，包含真值、仅雷达观测、UKF滤波估计后：
在这里插入图片描述

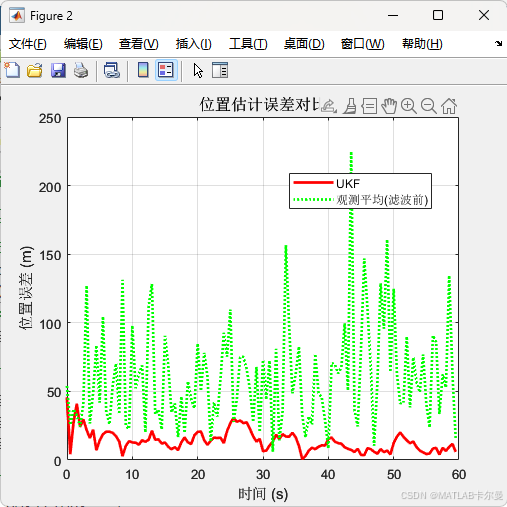

误差对比：

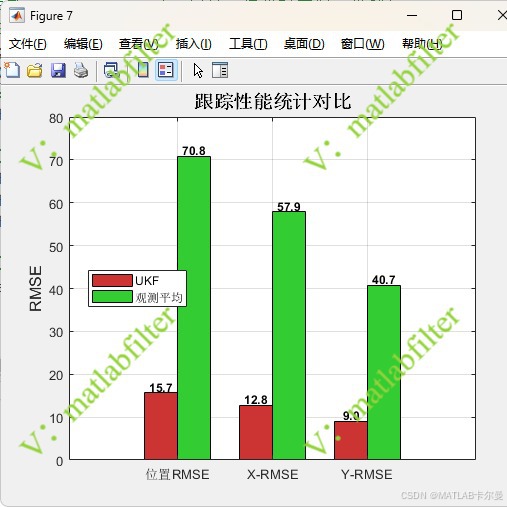

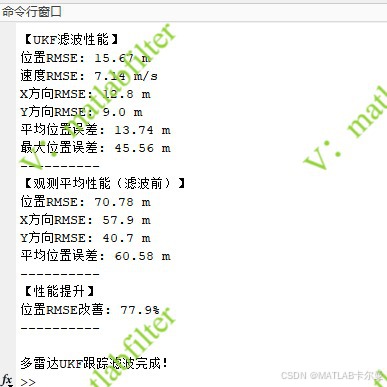

统计特性输出：

MATLAB源代码

部分代码：

% 2雷达二维目标跟踪滤波系统 - UKF实现，匀速运动模型
% 输入：雷达观测数据（距离、方位角），输出：目标状态估计（位置、速度）
% 作者: matlabfilter
% 2025-11-09/Ver1
clc; clear; close all;
rng(0);
%% === 系统参数配置 ===
config = struct();% 【可修改】基本参数
config.T = 0.5;                     % 采样周期 (s) - 可修改
config.total_time = 60;             % 总仿真时间 (s) - 可修改
config.num_steps = config.total_time / config.T;% 【可修改】雷达位置配置 [x, y] (m) - 固定位置，需要时可修改
radar_positions = [0,    0;         % 雷达1位置2000, 0];         % 雷达2位置% 【可修改】测量噪声标准差 - 根据实际雷达精度调整
config.sigma_range = 20;            % 距离测量噪声标准差 (m)
config.sigma_bearing = 0.05;        % 方位角测量噪声标准差 (rad) ≈ 2.86°% 【可修改】过程噪声标准差 - 影响滤波器的跟踪能力
config.sigma_acc = 2.0;             % 加速度过程噪声标准差 (m/s²)% 【可修改】仿真参数
config.detection_prob = 0.95;       % 检测概率 - 可调整丢失观测的概率
config.max_range = 15000;           % 雷达最大探测距离 (m)% 【新增】UKF参数
config.alpha = 1e-3;                % Sigma点分布参数 (通常1e-4到1)
config.beta = 2;                    % 高斯分布最优值为2
config.kappa = 0;                   % 次级缩放参数 (通常为0或3-n)%% === 初始化UKF滤波器 ===
% 状态向量: [x, y, vx, vy]'
% x,y: 位置 (m), vx,vy: 速度 (m/s)% 二维轨迹对比（主图）
figure;
plot(true_traj(1,:)/1000, true_traj(2,:)/1000, 'b-', 'LineWidth', 2.5, 'DisplayName', '真实轨迹');
hold on;
plot(est_traj(1,:)/1000, est_traj(2,:)/1000, 'r--', 'LineWidth', 2, 'DisplayName', 'UKF估计');
plot(obs_only(1,:)/1000, obs_only(2,:)/1000, 'g:', 'LineWidth', 1.5, 'DisplayName', '观测平均(滤波前)');% 标记起点和终点
plot(true_traj(1,1)/1000, true_traj(2,1)/1000, 'go', ...'MarkerSize', 12, 'MarkerFaceColor', 'g', 'DisplayName', '起点');
plot(true_traj(1,end)/1000, true_traj(2,end)/1000, 'mo', ...'MarkerSize', 12, 'MarkerFaceColor', 'm', 'DisplayName', '终点');% 绘制雷达位置
for r = 1:size(radar_pos, 1)if r == 1plot(radar_pos(r,1)/1000, radar_pos(r,2)/1000, ...'^k', 'MarkerSize', 12, 'MarkerFaceColor', 'yellow', 'DisplayName', '雷达位置');elseplot(radar_pos(r,1)/1000, radar_pos(r,2)/1000, ...'^k', 'MarkerSize', 12, 'MarkerFaceColor', 'yellow', 'HandleVisibility', 'off');endtext(radar_pos(r,1)/1000 + 0.1, radar_pos(r,2)/1000 + 0.1, ...sprintf('R%d', r), 'FontSize', 10, 'FontWeight', 'bold');
endxlabel('X (km)', 'FontSize', 12);
ylabel('Y (km)', 'FontSize', 12);
title('二维轨迹对比', 'FontSize', 14, 'FontWeight', 'bold');
legend('Location', 'best');
grid on;% 位置误差对比
figure;
position_error_ukf = sqrt(sum(errors(1:2,:).^2, 1));
position_error_obs = sqrt(sum((obs_only - true_traj(1:2,:)).^2, 1));
plot(time_vec, position_error_ukf, 'r-', 'LineWidth', 2, 'DisplayName', 'UKF');
hold on;
plot(time_vec, position_error_obs, 'g:', 'LineWidth', 2, 'DisplayName', '观测平均(滤波前)');
xlabel('时间 (s)', 'FontSize', 11);
ylabel('位置误差 (m)', 'FontSize', 11);
title('位置估计误差对比', 'FontSize', 12);
legend('Location', 'best');
grid on;figure;
plot(time_vec, errors(1,:), 'r-', 'LineWidth', 1.5, 'DisplayName', 'X轴(UKF)'); hold on;
plot(time_vec, errors(2,:), 'b-', 'LineWidth', 1.5, 'DisplayName', 'Y轴(UKF)');
plot(time_vec, obs_only(1,:) - true_traj(1,:), 'r:', 'LineWidth', 1.5, 'DisplayName', 'X轴(观测)');
plot(time_vec, obs_only(2,:) - true_traj(2,:), 'b:', 'LineWidth', 1.5, 'DisplayName', 'Y轴(观测)');
xlabel('时间 (s)', 'FontSize', 11);
ylabel('误差 (m)', 'FontSize', 11);
title('各轴位置误差分量对比', 'FontSize', 12);
legend('Location', 'best');
grid on;
% 作者: matlabfilterfigure;
velocity_error = sqrt(sum(errors(3:4,:).^2, 1));
plot(time_vec, velocity_error, 'g-', 'LineWidth', 2);
xlabel('时间 (s)', 'FontSize', 11);
ylabel('速度误差 (m/s)', 'FontSize', 11);
title('速度估计误差(仅UKF)', 'FontSize', 12);
grid on;% 速度对比和协方差
figure;
true_speed = sqrt(sum(true_traj(3:4,:).^2, 1));
est_speed = sqrt(sum(est_traj(3:4,:).^2, 1));
plot(time_vec, true_speed, 'b-', 'LineWidth', 2, 'DisplayName', '真实速度'); hold on;
plot(time_vec, est_speed, 'r--', 'LineWidth', 2, 'DisplayName', 'UKF估计');
xlabel('时间 (s)', 'FontSize', 11);
ylabel('速度大小 (m/s)', 'FontSize', 11);
title('速度估计对比', 'FontSize', 12);
legend('Location', 'best');
grid on;figure;
semilogy(time_vec, cov_trace, 'Color', [0.8, 0.4, 0], 'LineWidth', 2);
xlabel('时间 (s)', 'FontSize', 11);
ylabel('协方差迹', 'FontSize', 11);
title('滤波器不确定性变化', 'FontSize', 12);
grid on;% 性能统计对比
figure;rmse_pos_ukf = sqrt(mean(sum(errors(1:2,:).^2, 1)));
rmse_pos_obs = sqrt(mean(sum((obs_only - true_traj(1:2,:)).^2, 1)));
rmse_vel = sqrt(mean(sum(errors(3:4,:).^2, 1)));
rmse_x_ukf = sqrt(mean(errors(1,:).^2));
rmse_y_ukf = sqrt(mean(errors(2,:).^2));
rmse_x_obs = sqrt(mean((obs_only(1,:) - true_traj(1,:)).^2));
rmse_y_obs = sqrt(mean((obs_only(2,:) - true_traj(2,:)).^2));% 创建对比数据
categories = {'位置RMSE', 'X-RMSE', 'Y-RMSE'};
ukf_data = [rmse_pos_ukf, rmse_x_ukf, rmse_y_ukf];
obs_data = [rmse_pos_obs, rmse_x_obs, rmse_y_obs];x_pos = 1:length(categories);
bar_width = 0.35;b1 = bar(x_pos - bar_width/2, ukf_data, bar_width, 'FaceColor', [0.8, 0.2, 0.2], 'DisplayName', 'UKF');
hold on;
b2 = bar(x_pos + bar_width/2, obs_data, bar_width, 'FaceColor', [0.2, 0.8, 0.2], 'DisplayName', '观测平均');set(gca, 'XTick', x_pos);
set(gca, 'XTickLabel', categories);
ylabel('RMSE', 'FontSize', 12);
title('跟踪性能统计对比', 'FontSize', 14, 'FontWeight', 'bold');
legend('Location', 'best');
grid on;
% 作者: matlabfilter% 添加数值标签
for i = 1:length(ukf_data)if ~isnan(ukf_data(i))text(x_pos(i) - bar_width/2, ukf_data(i) + max([ukf_data, obs_data])*0.02, ...sprintf('%.1f', ukf_data(i)), ...'HorizontalAlignment', 'center', 'FontWeight', 'bold', 'FontSize', 9);endif ~isnan(obs_data(i))text(x_pos(i) + bar_width/2, obs_data(i) + max([ukf_data, obs_data])*0.02, ...sprintf('%.1f', obs_data(i)), ...'HorizontalAlignment', 'center', 'FontWeight', 'bold', 'FontSize', 9);end
end% 打印详细统计结果
fprintf('\n=== 跟踪性能统计 ===\n');
fprintf('滤波算法: 无迹卡尔曼滤波 (UKF)\n');
fprintf('观测类型: 距离 + 方位角 (2D)\n');
fprintf('雷达数量: %d\n', 2);
fprintf('----------\n');
fprintf('【UKF滤波性能】\n');
fprintf('位置RMSE: %.2f m\n', rmse_pos_ukf);
fprintf('速度RMSE: %.2f m/s\n', rmse_vel);
fprintf('X方向RMSE: %.1f m\n', rmse_x_ukf);
fprintf('Y方向RMSE: %.1f m\n', rmse_y_ukf);
fprintf('平均位置误差: %.2f m\n', mean(sqrt(sum(errors(1:2,:).^2, 1))));
fprintf('最大位置误差: %.2f m\n', max(sqrt(sum(errors(1:2,:).^2, 1))));
fprintf('----------\n');
fprintf('【观测平均性能（滤波前）】\n');
fprintf('位置RMSE: %.2f m\n', rmse_pos_obs);
fprintf('X方向RMSE: %.1f m\n', rmse_x_obs);
fprintf('Y方向RMSE: %.1f m\n', rmse_y_obs);
fprintf('平均位置误差: %.2f m\n', mean(sqrt(sum((obs_only - true_traj(1:2,:)).^2, 1))));
fprintf('----------\n');
fprintf('【性能提升】\n');
fprintf('位置RMSE改善: %.1f%%\n', 100*(rmse_pos_obs - rmse_pos_ukf)/rmse_pos_obs);
fprintf('----------\n');end
