【经验分享】Genio 520/Genio720未使用引脚处理方法

     MediaTek Genio520对应的芯片型号是MT8371, Genio720对应的芯片型号是MT8391,硬件上Genio520和Genio720完全Pin to Pin兼容，本文适用于Genio520和Genio720。

     在支持客户原理图设计过程中，总是有些客户会提到某些功能我不需要，相应引脚要怎么处理呢？这里特整理如下：

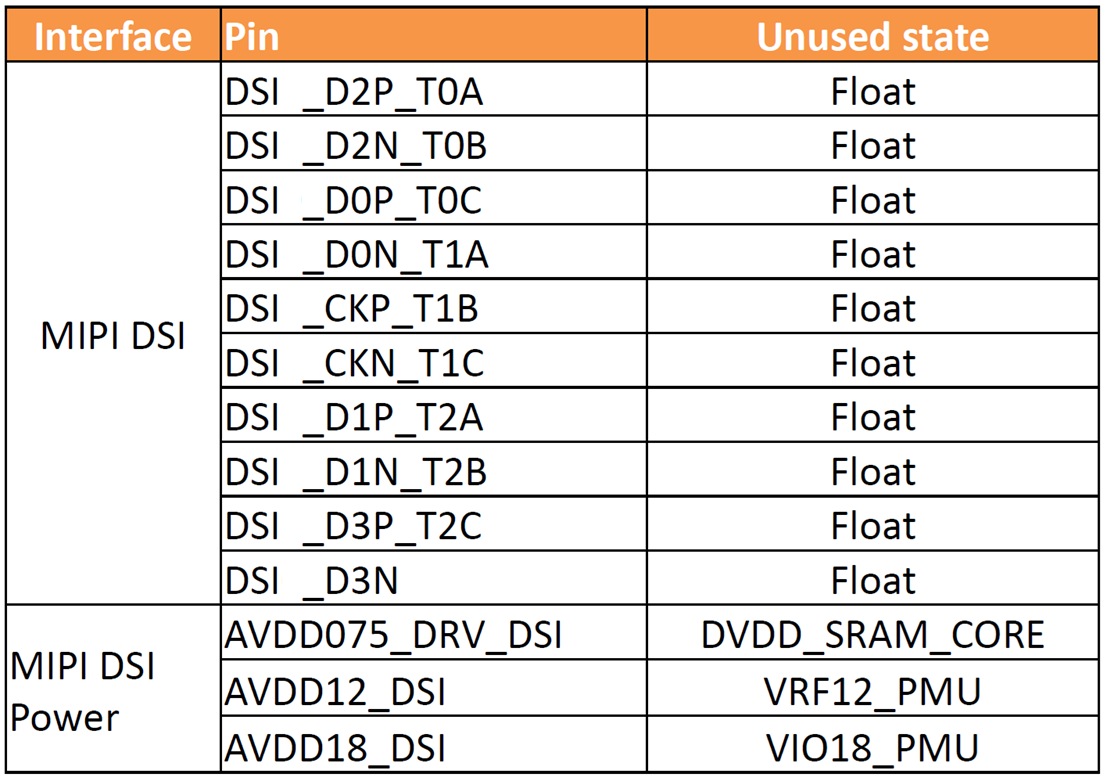

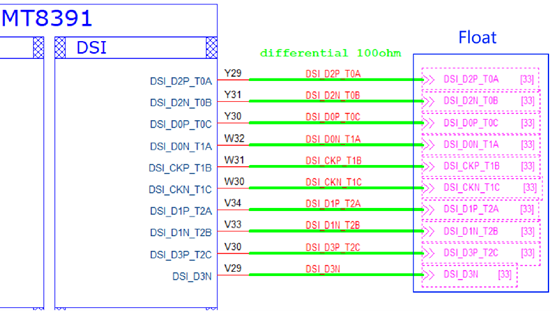

     比如：我不需要MIPI DSI显示屏接口，那么如下相关信号和时钟Pin悬空。

     DSI_D0P_T0C/DSI_D0N_T1A；

     DSI_D1P_T2A/DSI_D1N_T2B；

     DSI_D2P_T0A/DSI_D2N_T0B；

     DSI_D3P_T2C/DSI_D3N；

     DSI_CKP_T1B/DSI_CKN_T1C；

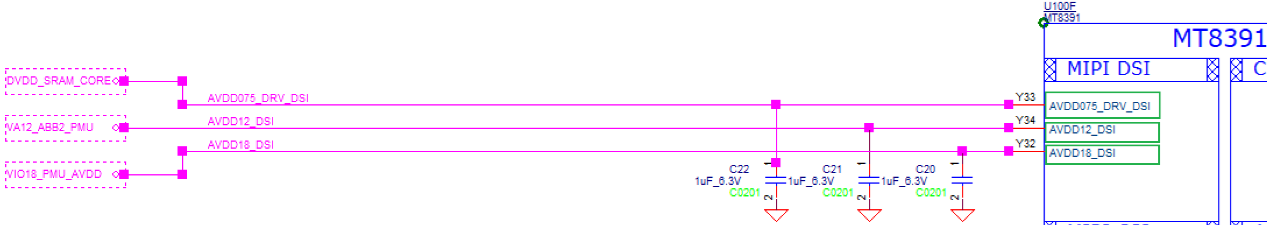

     MIPI DSI相关Power Pin接法如下：

     AVDD075_DRV_DSI脚接DVDD_SRAM_CORE；

     AVDD12_DSI脚接AVDD12_DSI；

     AVDD18_DSI脚接AVDD18_DSI。

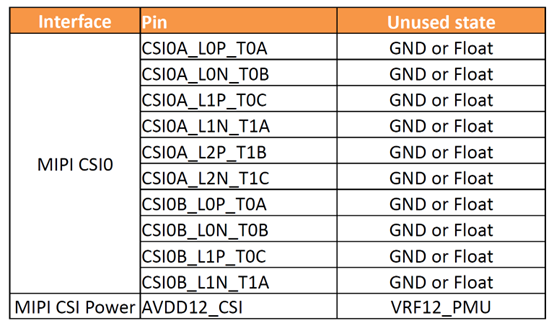

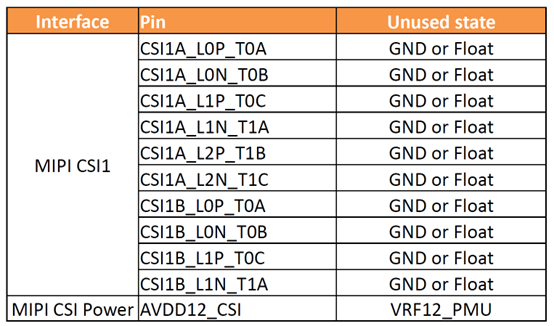

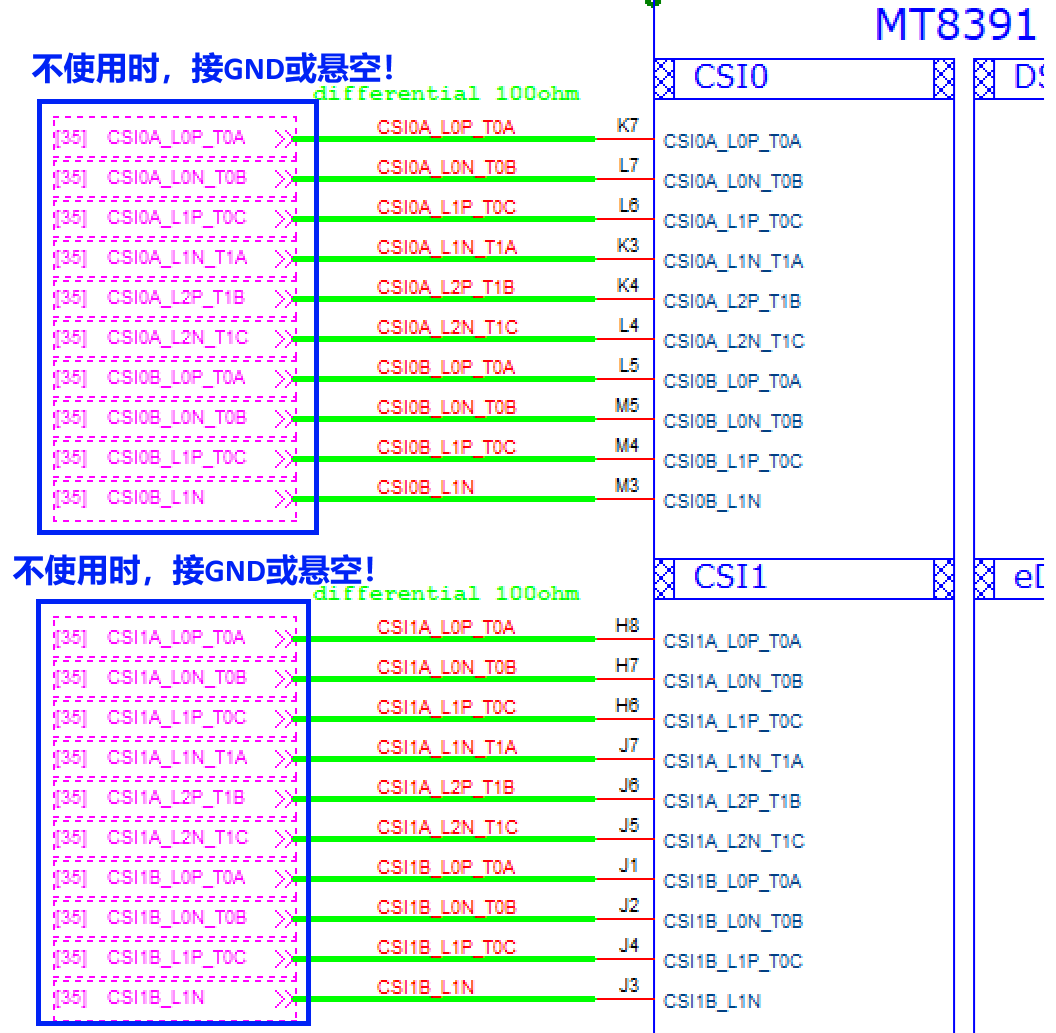

     如有些客户不需要带MIPI CSI摄像头功能，那么CSI0或CSI1如下相关信号需要接GND（地）或悬空，

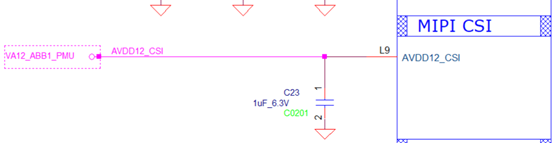

     而MIPI CSI Power脚L9(AVDD12_CSI)还是需要连接VRF12_PMU（VA12_ABB1_PMU）保持供电。

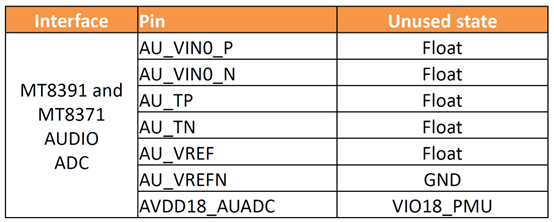

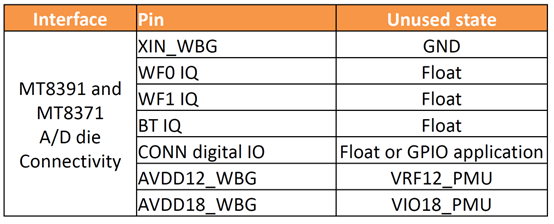

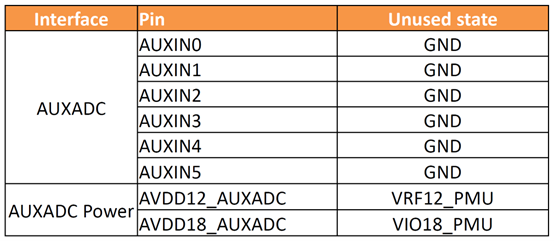

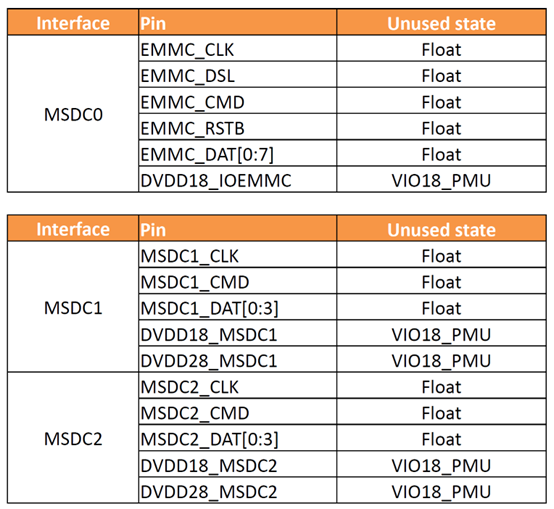

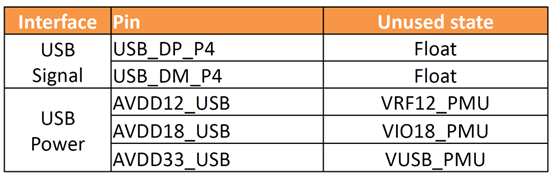

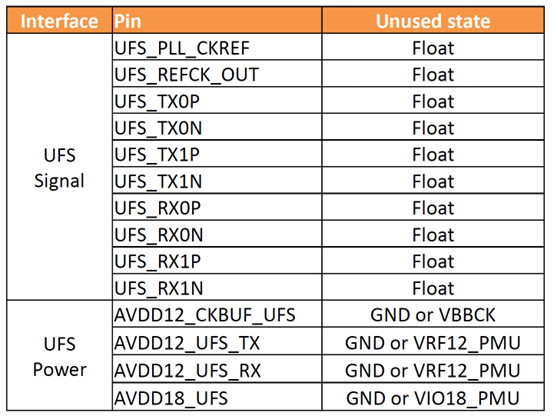

     如有些客户不需要USB P4端口功能，那么AG30脚（USB_DP_P4）AG31脚（USB_DM_P4）悬空，而USB Power部分AVDD12_USB/AVDD18_USB/AVDD33_USB还是需要分别连接VRF12_PMU/VIO18_PMU/VUSB_PMU保持供电。  其它部分如UFS,AUXADC,MSDC,Audio ADC等功能也类似，请详见表格描叙！
