STM32时钟系统对于STM32F1系列(详解)

1.什么是时钟树

我们可以使用STM32F103C8T6的时钟树来给大家做一个演示

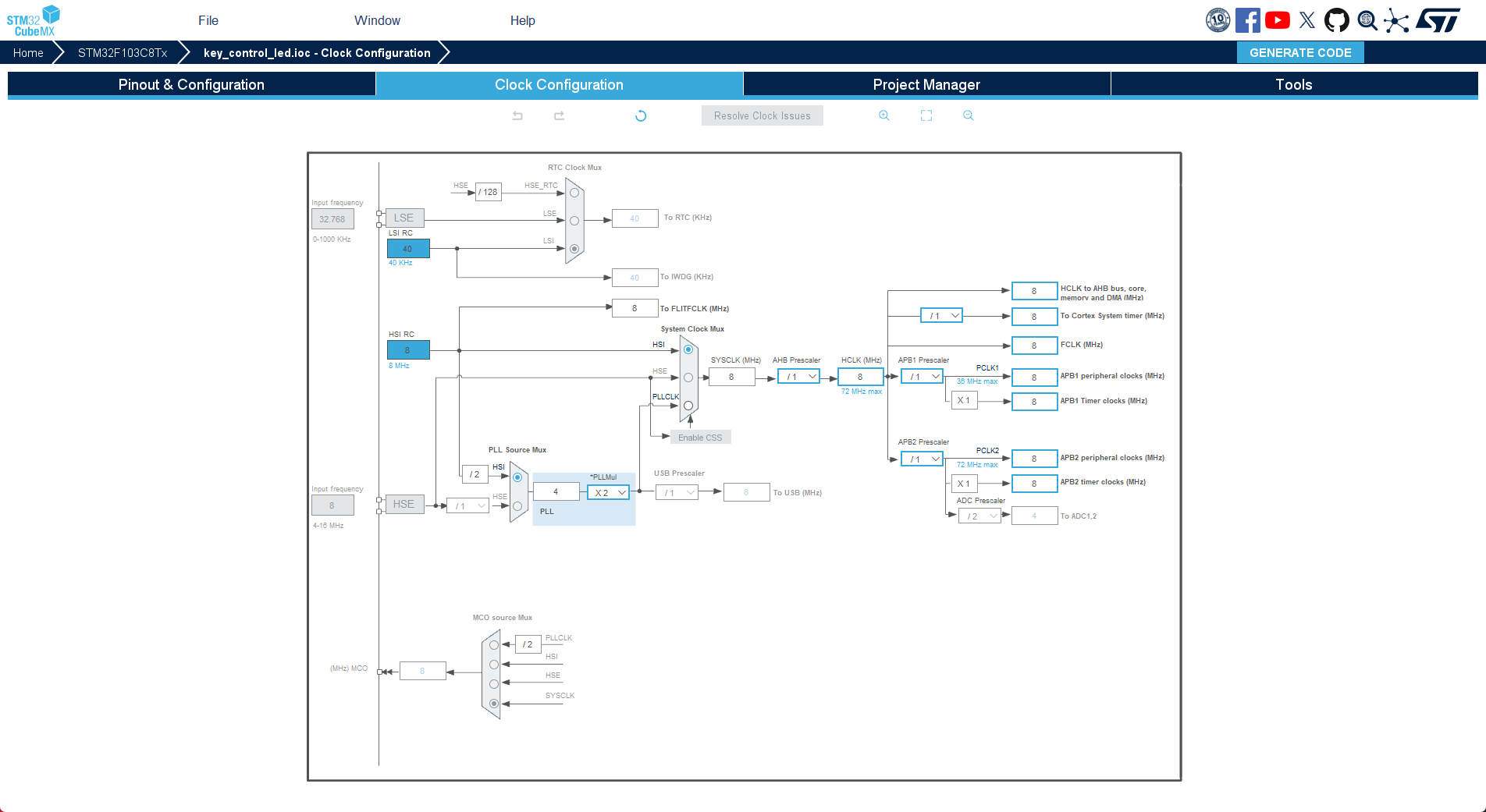

在STM32MX中

MCO PA8复用向外部输出到芯片外部

外部时钟源（高速和低速）HSE LSE 更稳定精确度更高

内部时钟源（高速和低速）HSI LSI

HSE可以选择（不分频和二分频）和HSI（二分频）通过PLL（锁相环）使得倍频（2~16）之后得到SYSCLK 系统时钟 72MHZ的

但是内部最高最能到达64MHz,所以一般使用都是外部高速时钟

从SYSCLK到HCLK（AHB总线）,要经过分频器，一般我们也不进行分频

下面是分成下面的桥

APB1（36MHz）下面挂载外设和APB2（72MHz）挂载外设还有内核和外设上的时钟都来自于这个HCLK

低速内部时钟源

LSI 可以做成IWDG（独立看门狗）的时钟源也可以做成RTC的时钟源

LSE也可以做成RTC的时钟源

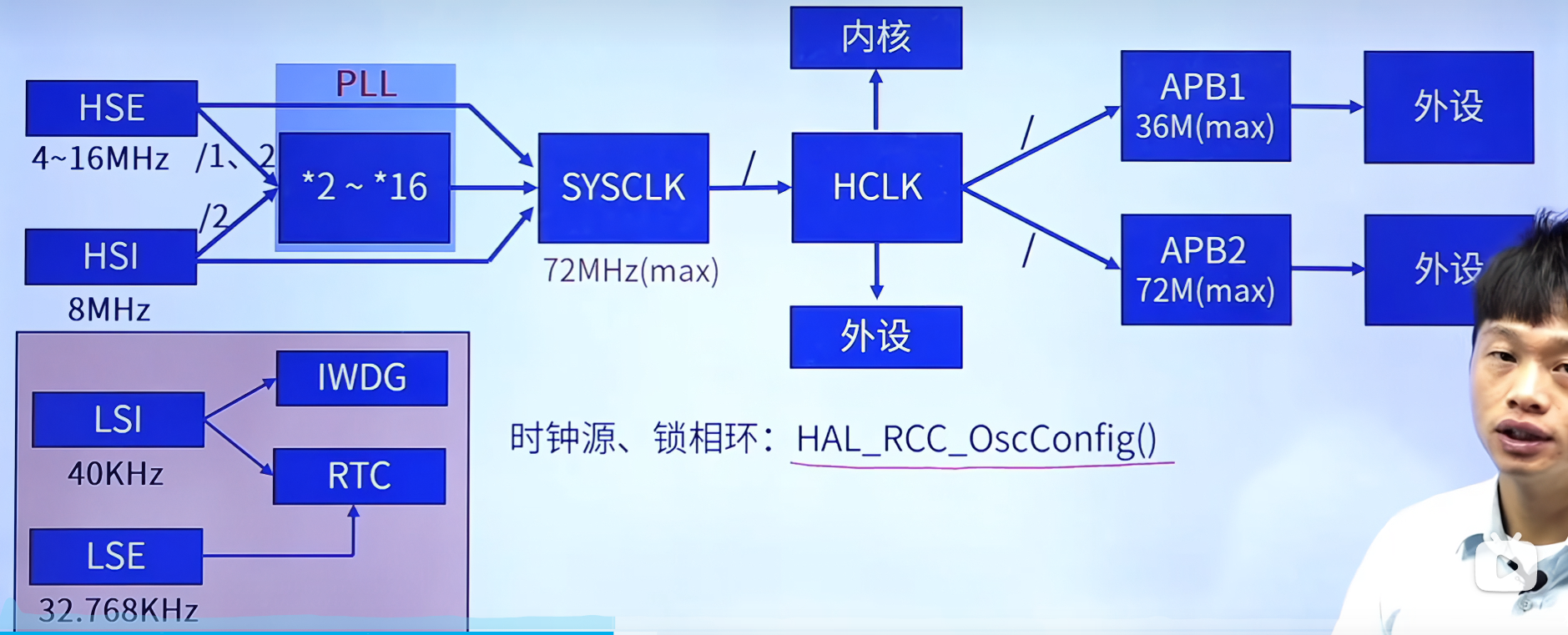

图解如下

HAL_RCC_OscConfig（）配置时钟源和锁相环

HAL_RCC_Clockconfig（） 配置系统始终总线

_HAL_RCC_PPP_CLK_ENABLE（）使能外设时钟

HAL_RCCEx_PeriphCLKConfig（）扩展外设时钟

什么是时钟

时钟是具有周期性的脉冲信号，最常用的是占空比为50%的方波

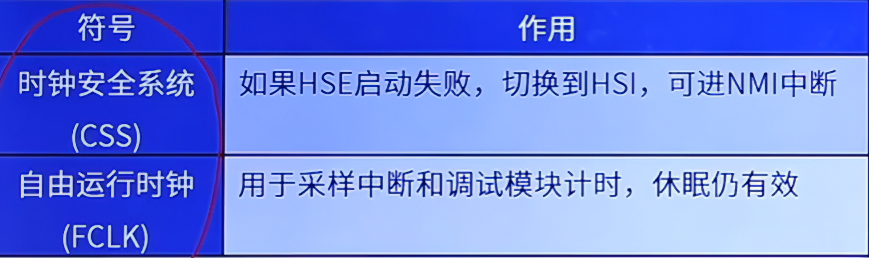

NMI是不可屏蔽中断

2.配置系统时钟

系统系统配置步骤

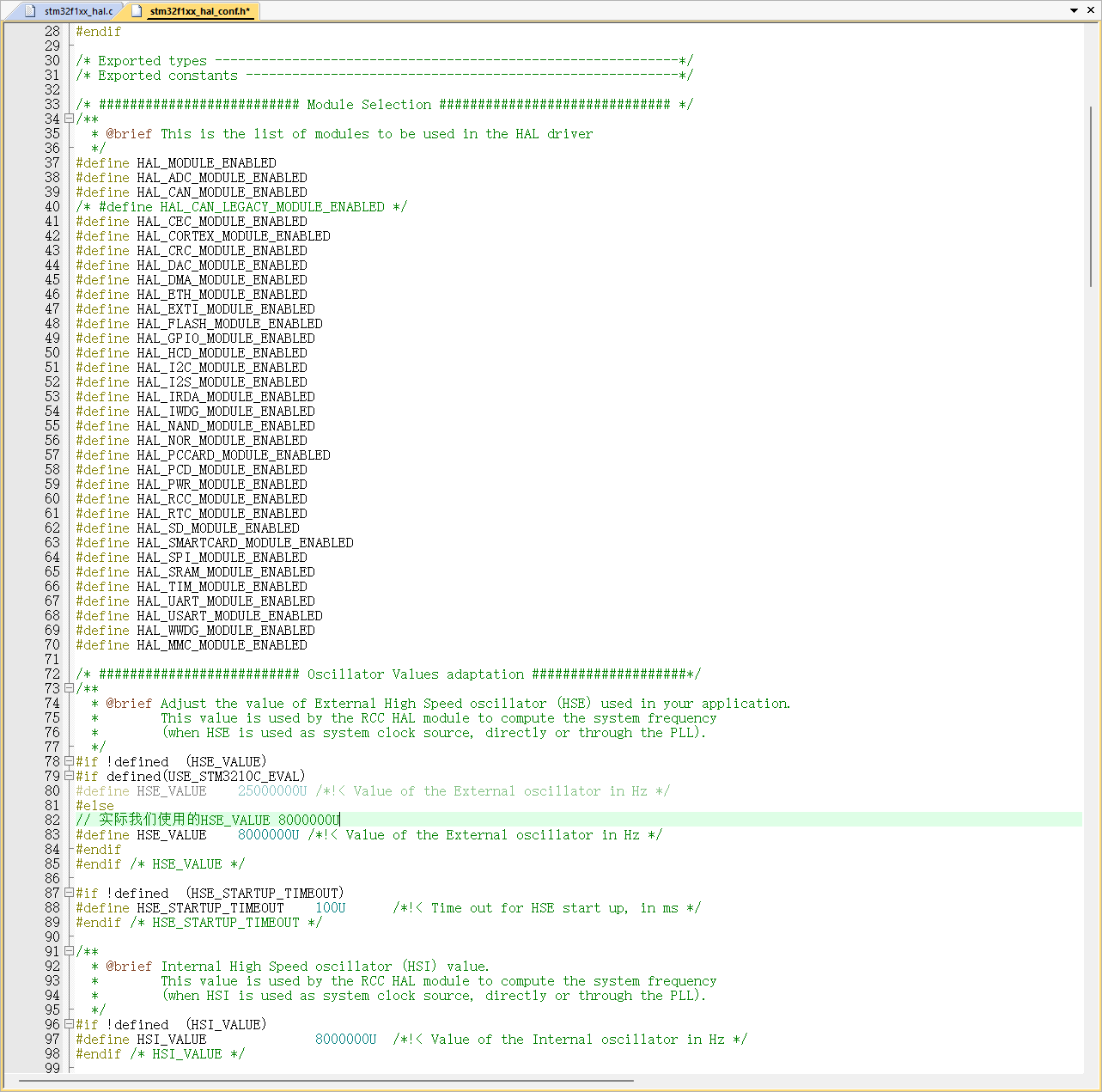

1.配置HSE_VALUE 在stm32xxxx_hal_conf.h

2.调用systemInit()函数 在system_stm32xxxx.c

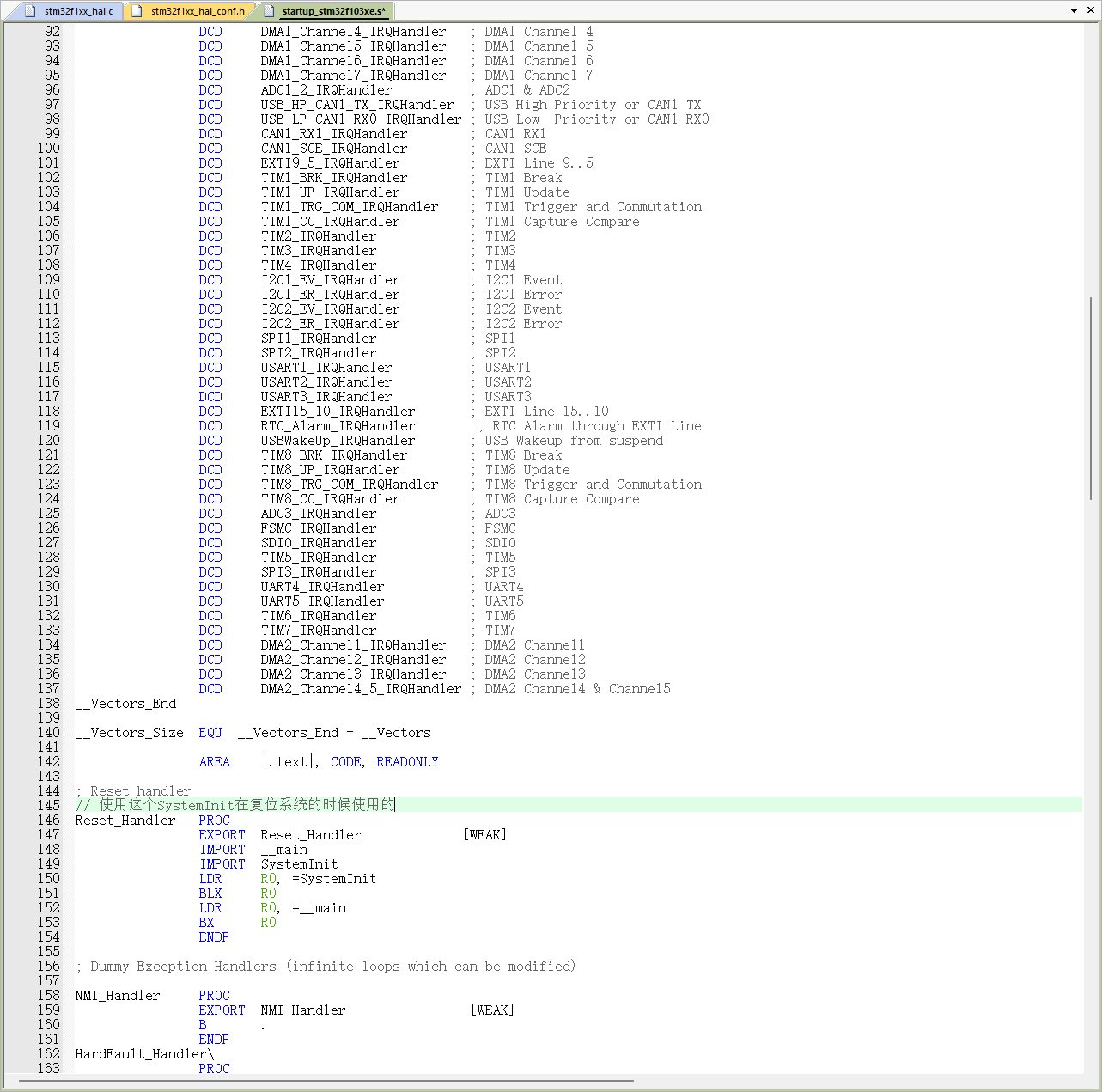

调用位置

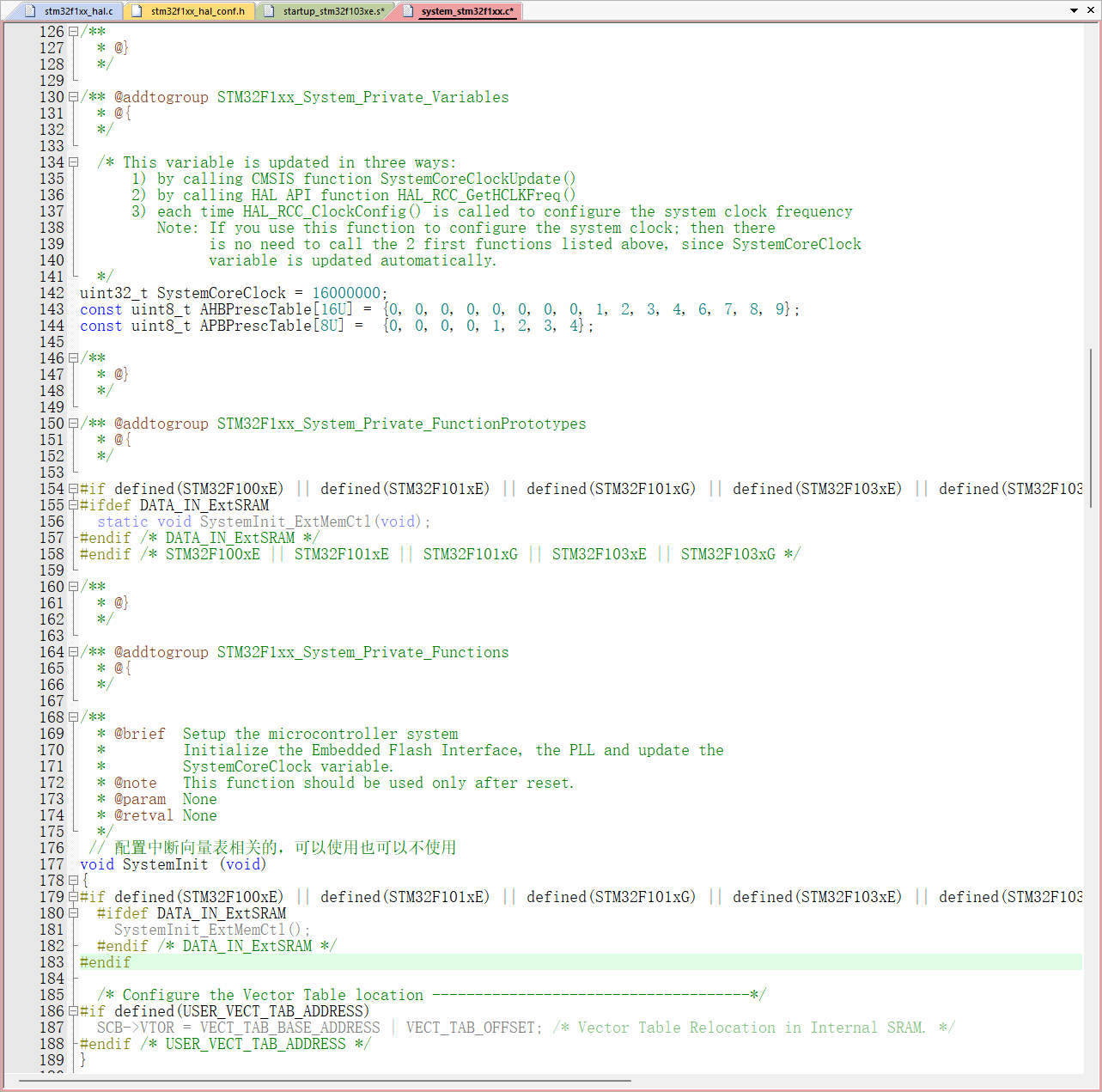

定义位置

3.选择时钟源，配置PLL 通过HAL_RCC_OscConfig()进行配置

4。选择系统时钟源，配置总线分频器  通过HAL_RCC_ClockConfig()进行配置

5.  配置扩展外设时钟(可选)       HAL_RCCEx_PeriphCLKConfig（）进行配置

外设时钟使能和失能

HAL库使能某一个外设的时钟

_HAL_RCC_GPIOA_CLK_ENABLE();

HAL库失能某一个外设的时钟

_HAL_RCC_GPIOA_CLK_DISABLE();

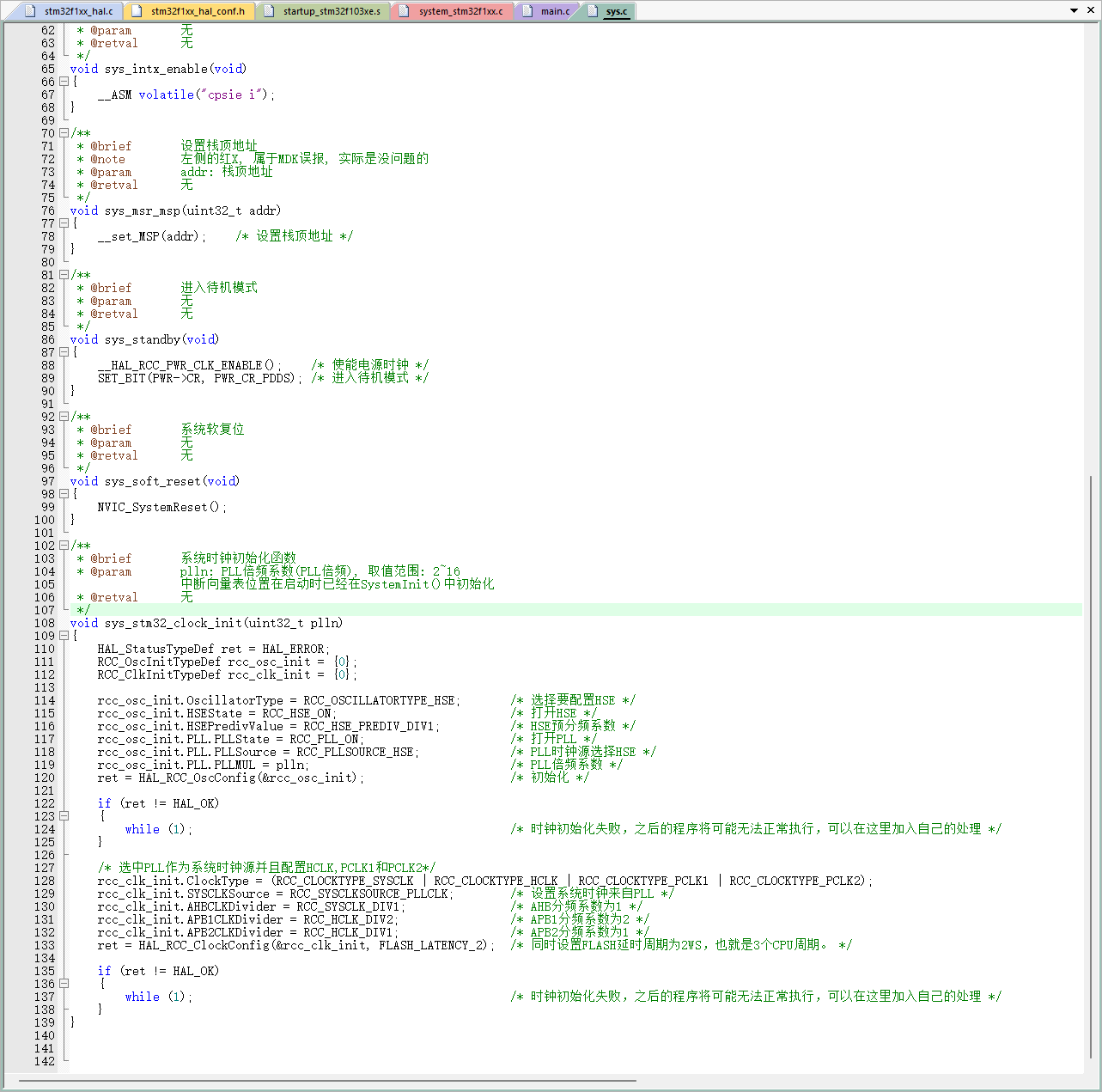

sys_stm32_clock_init()函数

1.HAL_RCC_OscConfig()详解

HAL_StatusTypeDefHal_RCC_OscConfig(RCC_OscInitTypeDef *RCC_OscInitStruct)

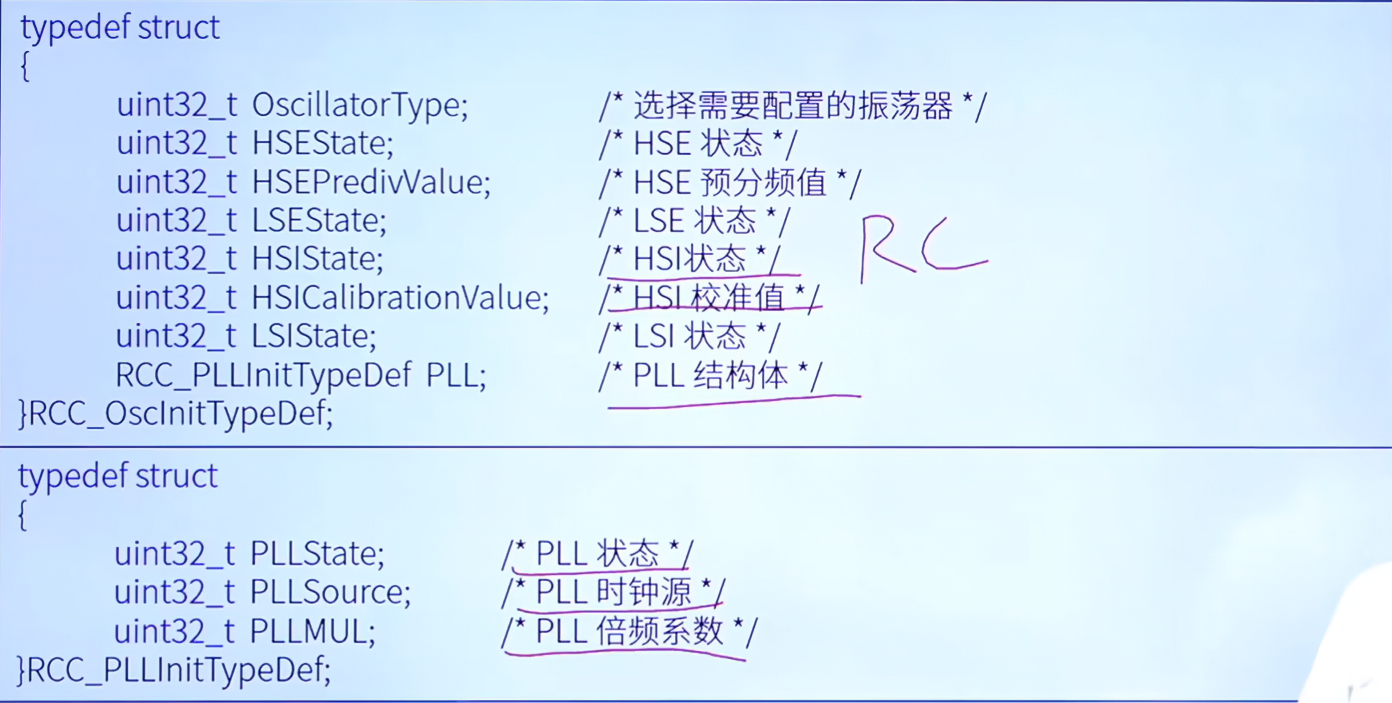

结构体成员如下图所示

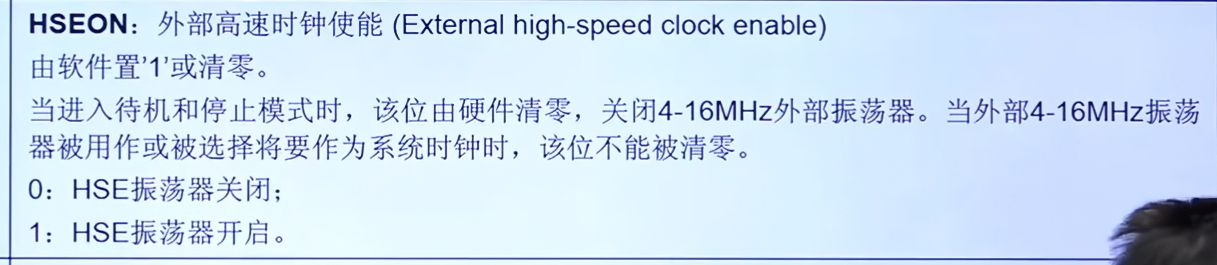

HSEState->RCC_CR寄存器里面的HSEON

2.HAL_RCC_ClockConfig()详解

HAL_StatusTypeDefHal_RCC_ClockConfig(RCC_ClkInitTypeDef *RCC_ClkInitStruct,uint32_t FLatency)

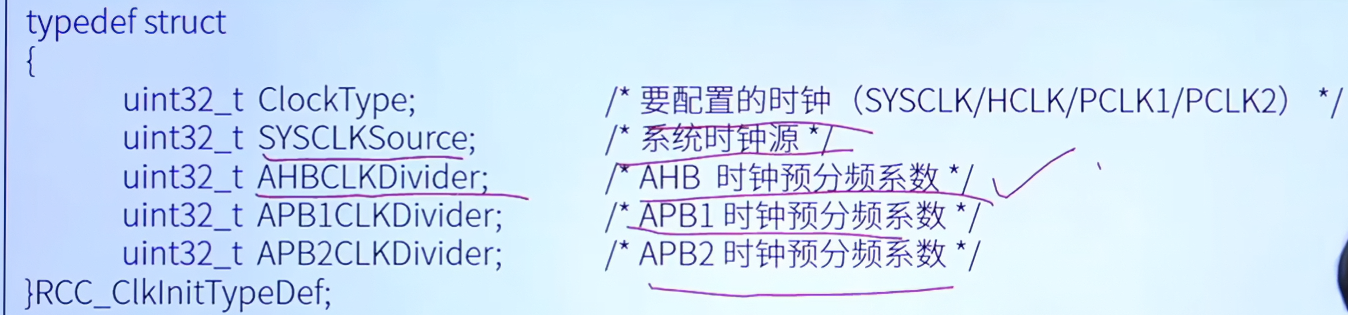

结构体成员如下图所示

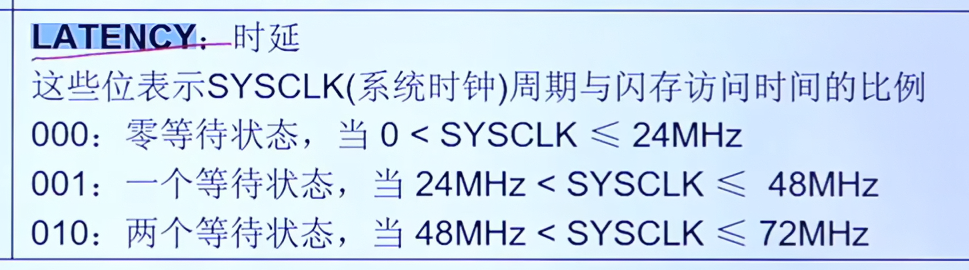

下面那一个FLatency表示FLASH等待多少周期

因为我们是72MHz所以这个值就设置成为010
