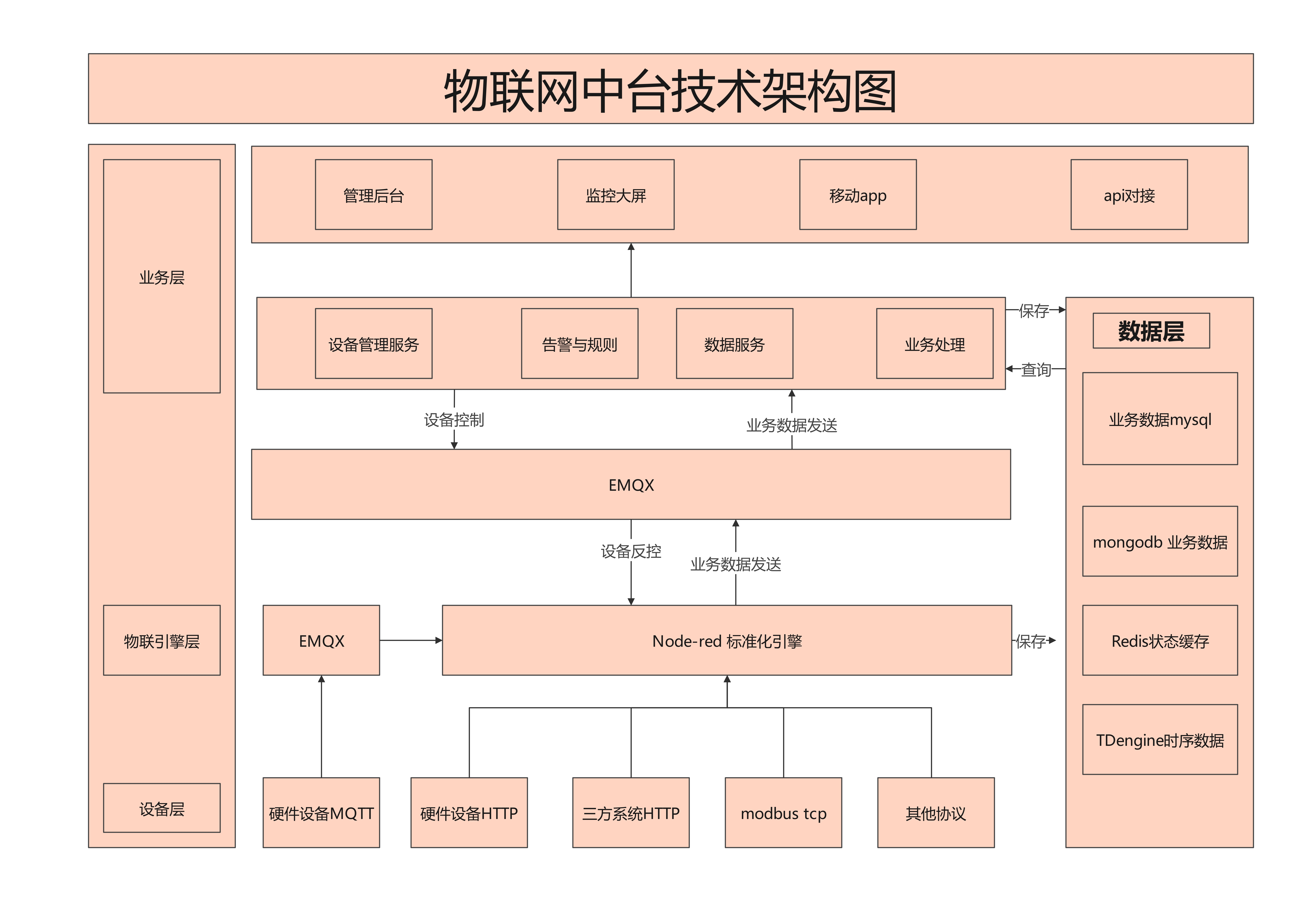

物联网中台中 Node-RED 的标准化引擎作用与数据存储策略

一、物联网中台架构概览

在典型的物联网中台架构中，我们通常分为以下几层：

业务层：提供管理后台、监控大屏、移动APP、API对接等前端服务。
设备管理服务层：包括设备管理、告警规则、数据服务、业务处理等核心服务。
数据层：使用 MongoDB 存储业务数据，Redis 作为状态缓存。
物联网底层：核心是 EMQX（MQTT Broker）和 Node-RED 标准化引擎。
设备层：支持多种设备和协议接入，如 MQTT、HTTP、Modbus TCP 等。

本文将重点解析 Node-RED 在其中的作用，并说明不同类型数据的存储路径。

二、Node-RED：物联网数据流标准化引擎

1. Node-RED 是什么？

Node-RED 是一个基于流的可视化编程工具，最初由 IBM 开发，用于快速连接硬件设备、API和在线服务。在物联网中台中，它承担了协议转换、数据标准化、流程编排等重要职责。

2. Node-RED 在架构中的位置

位于“物联网底层”，紧邻 EMQX，负责接收来自设备层的原始数据，进行处理后转发至上层服务或存储。

3. Node-RED 数据处理流程

以下是 Node-RED 处理设备数据的典型流程：

设备数据 → EMQX(MQTT) → Node-RED →（原数据存储） 数据解析 → 标准化（业务规则） → 存储/转发(MQTT)

或者

设备数据→ Node-RED  → （原数据存储） 数据解析 → 标准化 （业务规则）→ 存储/转发（MQTT）

步骤详解：

数据接入
- 设备通过 MQTT/HTTP/Modbus 等协议发布数据至 EMQX。
- Node-RED 通过 MQTT 节点订阅相关主题，接收原始数据。
数据解析与清洗
- 使用 function 节点或自定义节点解析 payload（如 JSON、二进制数据）。
- 过滤无效数据、补全缺失字段、单位转换等。
标准化处理
- 将不同设备、不同协议的数据转换为统一格式（如统一 JSON Schema）。
- 添加设备ID、时间戳、数据来源等元数据。
业务逻辑处理
- 判断数据是否触发告警（如阈值判断）。
- 调用外部服务（如设备管理服务）进行状态更新。
数据路由与存储
- 将处理后的数据分发至不同目的地：
  - 业务数据 → 通过EMQX发送至“业务处理服务”，最终存入 MongoDB
  - 告警数据 → 通过EMQX推送至“告警与规则服务”
  - 状态数据 → 实时更新至 Redis 缓存
设备反控
- 接收来自业务层的控制指令，通过 Node-RED 转换为设备能识别的协议格式，经 EMQX 下发至设备。

三、数据类型与存储策略

在物联网中台中，数据根据其用途和特性，会被存储到不同的数据库中：

数据类型	存储数据库	说明
业务数据（如设备上报的温度、湿度）	MongoDB	适合非结构化、频繁写入和查询的场景
设备状态（在线/离线、最新数据）	Redis	高速读写，适合缓存实时状态
告警记录与规则	MongoDB / MySQL	根据业务复杂度选择

举例说明：

设备上报一条温湿度数据：
- Node-RED 解析后，将其格式化为标准 JSON。
- 同时更新 Redis 中该设备的“最新状态”。
- 将完整数据发送至业务服务，同时存入 MongoDB。
业务层下发控制指令：
- 指令经由 Node-RED 转换为 MQTT 消息，通过 EMQX 下发至设备。
- 指令执行结果再次经 Node-RED 反馈至业务层。

好的，我们来详细制定物联网平台中关于EMQX消息、MongoDB和TDengine的设计规则。这将为系统开发提供清晰的规范。

物联网平台数据层设计规范：EMQX主题、MongoDB与TDengine库表设计

一、EMQX消息主题(Topic)设计规则

为了确保消息路由的清晰性和可扩展性，制定以下主题设计规范：

1. 主题结构标准

采用分层结构，清晰标识设备、数据类型和方向：

iot/{project}/{device_type}/{device_id}/{message_type}/{direction}

2. 各层级定义

层级	说明	示例
`iot`	根目录，标识物联网项目	`iot`
`{project}`	项目名称	`smart_farm`, `factory_energy`
`{device_type}`	设备类型	`sensor`, `controller`, `gateway`
`{device_id}`	设备唯一标识	`temp_sensor_001`, `pump_controller_002`
`{message_type}`	消息类型	`data`, `status`, `control`, `config`
`{direction}`	数据方向	`up`(设备上行), `down`(平台下行)

3. 主题示例

设备上报数据：

iot/smart_farm/sensor/temp_sensor_001/data/up

平台控制设备：

iot/smart_farm/controller/pump_002/control/down

设备状态上报：

iot/smart_farm/gateway/gw_001/status/up

4. 通配符使用规则

+：单层通配符，用于订阅同一类型的所有设备
#：多层通配符，用于订阅所有子主题

订阅示例：

# 订阅所有温度传感器数据
iot/smart_farm/sensor/+/data/up# 订阅整个项目所有上行消息
iot/smart_farm/+/+/+/up

二、MongoDB数据库设计规则

MongoDB用于存储非结构化业务数据，如设备信息、告警记录、配置信息等。

1. 数据库命名规范

iot_{project_name}

示例：iot_smart_farm, iot_factory_energy

2. 集合设计规范

2.1 设备信息集合：`devices`

{"_id": ObjectId("..."),"device_id": "temp_sensor_001", // 设备唯一标识"device_name": "温室温度传感器1号","device_type": "sensor","project": "smart_farm","specs": {"manufacturer": "某厂商","model": "TEMP-2023","communication": "MQTT"},"location": {"building": "1号温室","coordinate": {"x": 12.5, "y": 8.3}},"config": {"data_interval": 60, // 上报间隔(秒)"alarm_threshold": 35.0 // 告警阈值},"status": "online", // online, offline, fault"last_online": ISODate("2024-01-15T10:30:00Z"),"create_time": ISODate("2024-01-01T00:00:00Z"),"update_time": ISODate("2024-01-15T10:30:00Z")
}

2.2 告警记录集合：`alarms`

{"_id": ObjectId("..."),"alarm_id": "AL202401151030001","device_id": "temp_sensor_001","alarm_type": "over_temperature","alarm_level": "high", // low, medium, high, critical"description": "温度超过阈值35°C","trigger_value": 36.5,"trigger_time": ISODate("2024-01-15T10:30:00Z"),"recover_time": ISODate("2024-01-15T10:35:00Z"),"status": "recovered", // active, recovered, acknowledged"ack_user": "operator01","ack_time": ISODate("2024-01-15T10:31:00Z")
}

2.3 设备操作日志集合：`operation_logs`

{"_id": ObjectId("..."),"log_id": "LOG202401151030001","device_id": "pump_controller_002","operation_type": "control", // control, config, restart"operator": "admin01","operation": "start_pump","parameters": {"power": 75},"result": "success", // success, failed, timeout"operation_time": ISODate("2024-01-15T10:30:00Z"),"response_time": ISODate("2024-01-15T10:30:05Z")
}

3. 索引设计

// 设备集合索引
db.devices.createIndex({"device_id": 1}, {unique: true})
db.devices.createIndex({"project": 1, "device_type": 1})
db.devices.createIndex({"status": 1, "last_online": -1})// 告警集合索引
db.alarms.createIndex({"device_id": 1, "trigger_time": -1})
db.alarms.createIndex({"alarm_type": 1, "status": 1})
db.alarms.createIndex({"trigger_time": -1})// 操作日志索引
db.operation_logs.createIndex({"device_id": 1, "operation_time": -1})
db.operation_logs.createIndex({"operator": 1, "operation_time": -1})

三、TDengine数据库设计规则

TDengine用于存储时序数据，如传感器数据、设备状态变化等。

1. 数据库创建

CREATE DATABASE iot_data KEEP 365 DAYS 10 BLOCKS 6;
USE iot_data;

2. 超级表设计规范

2.1 传感器数据超级表：`sensor_data`

CREATE STABLE sensor_data (ts TIMESTAMP,temperature FLOAT,humidity FLOAT,pressure FLOAT,pm25 FLOAT,voltage FLOAT,current FLOAT,signal_strength INT
) TAGS (device_id NCHAR(64),device_type NCHAR(32),project NCHAR(32),location NCHAR(128)
);

2.2 设备状态超级表：`device_status`

CREATE STABLE device_status (ts TIMESTAMP,status NCHAR(16),online_duration BIGINT,cpu_usage FLOAT,memory_usage FLOAT,disk_usage FLOAT,network_rtt FLOAT
) TAGS (device_id NCHAR(64),device_type NCHAR(32),project NCHAR(32),version NCHAR(32)
);

3. 子表创建规则

子表在数据首次写入时自动创建，命名规则为：

{device_id}_{data_type}

示例：

-- 温度传感器数据子表（自动创建）
INSERT INTO temp_sensor_001_sensor USING sensor_data TAGS
('temp_sensor_001', 'sensor', 'smart_farm', '1号温室')
VALUES (NOW, 25.3, 65.2, NULL, NULL, 3.7, NULL, -45);-- 网关状态子表
INSERT INTO gw_001_status USING device_status TAGS
('gw_001', 'gateway', 'smart_farm', 'v2.1.5')
VALUES (NOW, 'online', 86400, 15.3, 42.1, 28.7, 12.5);

4. 数据保留与压缩策略

-- 设置数据保留策略
ALTER DATABASE iot_data KEEP 365;-- 创建数据自动压缩
ALTER DATABASE iot_data COMP 2;

5. 查询优化索引

-- 为常用查询字段创建索引
CREATE INDEX idx_device_time ON sensor_data (device_id, ts);
CREATE INDEX idx_project_device ON sensor_data (project, device_type);

五、总结

Node-RED 在物联网中台中扮演了“数据流中枢”的角色，它通过可视化流程将设备数据标准化、路由、存储，大大提升了系统的灵活性和可维护性。结合 EMQX 实现双向通信，配合 MongoDB 和 Redis 实现多类型数据的高效存储，构建了一个稳定、可扩展的物联网平台基础。
