流程图绘制进阶：复杂分支与循环结构的优化方案

news 2025/11/9 8:02:55

在数字化办公与技术研发场景中，流程图是梳理逻辑、传递信息的核心工具。随着业务场景的复杂化与技术逻辑的深度迭代，简单的线性流程图已无法满足需求，复杂分支与循环结构的绘制成为提升工作效率的关键。本文将聚焦这一核心痛点，结合实用工具与实战技巧，系统拆解优化方案，助力从业者实现流程图的“逻辑清晰、视觉简洁、易于维护”。开头先推荐一款国产高效工具：良功绘图网站 ，其在复杂结构处理上的灵活性与易用性，能为进阶绘制提供有力支持。

一、流程图基础核心回顾

流程图的本质是“逻辑的可视化表达”，其核心价值在于降低信息传递成本。在进入复杂结构优化前，需先夯实基础，避免因基础不牢导致进阶绘制出现逻辑漏洞。

基础元素是流程图的骨架，包括开始/结束节点（通常用椭圆表示）、处理步骤（矩形）、判断节点（菱形）、输入/输出（平行四边形）、连接箭头（表示流向）。这些元素的标准化使用是确保流程图通用性的前提，无论工具如何迭代，标准符号的统一能让不同场景的使用者快速理解逻辑。

绘制的核心原则需牢记三点：一是“单入口单出口”，除开始和结束节点外，每个处理或判断节点应保证流向唯一，避免多入口导致的逻辑混乱；二是“从上到下、从左到右”，遵循大众阅读习惯，减少视觉跳跃；三是“简洁为王”，避免冗余步骤，无关信息不纳入流程图核心逻辑。

二、复杂分支结构的核心挑战

复杂分支是指流程中存在多个判断条件，导致流程走向出现多维度拆分的情况，常见于业务审批、数据处理、用户交互等场景。其核心挑战集中在三个维度，直接影响流程图的可用性。

首先是逻辑混乱。多条件叠加时，容易出现分支交叉、流向模糊的问题。例如电商订单处理流程中，“支付状态”“配送方式”“用户会员等级”三个判断条件同时存在，若未合理规划，会导致分支缠绕，读者无法快速定位对应流程。

其次是逻辑漏洞。复杂分支中，容易遗漏部分判断结果对应的流向。比如在权限审核流程中，仅考虑“通过”“驳回”两种情况，忽略“待补充材料”的中间状态，导致流程闭环缺失。

最后是可读性差。分支层级过多时，流程图会横向或纵向过度延伸，出现“蜘蛛网”式布局。尤其是当分支数量超过5个时，普通线性布局已无法承载，必须通过优化手段提升视觉体验。

配图12URL
图注：多条件叠加导致的复杂分支逻辑混乱示意图

三、复杂分支结构的优化方案

针对复杂分支的核心挑战，结合工具特性与实战经验，总结出五大优化方案，可单独使用或组合应用，实现逻辑与视觉的双重提升。

1. 分层设计：按优先级拆分判断条件

将多个判断条件按“核心-次要”排序，分层处理。核心条件（如“是否满足基础要求”）作为第一层分支，次要条件（如“具体类型选择”）作为第二层分支，依次递进。这种方式避免多条件在同一层级叠加，让流程走向更具逻辑性。

例如在员工入职流程中，先判断“是否完成背景调查”（核心条件），再基于通过结果，判断“是否为管理岗”“是否异地入职”（次要条件）。分层后，每个层级的分支数量控制在3个以内，视觉上更简洁。

2. 入口出口统一：规范分支流向

所有分支需遵循“统一入口、统一出口”原则。即多个分支从同一个判断节点引出，最终在后续流程中合并为一个统一节点，形成闭环。这样能避免分支零散分布，让流程结构更完整。

以报销审批流程为例，“部门经理审批”后的三个分支（同意、驳回、退回补充），最终需合并到“财务归档”节点。通过统一出口设计，读者能清晰看到不同分支的最终归宿，避免流程断裂。

3. 子流程拆分：简化复杂分支

对于重复出现或逻辑独立的分支，可拆分为子流程。通过工具中的“子流程”组件，将复杂分支封装为一个独立节点，点击可展开查看详细逻辑。这种方式既能简化主流程图，又不丢失关键信息。

例如在客户服务流程中，“用户投诉处理”包含多个分支（产品质量投诉、服务态度投诉、物流问题投诉），每个分支的处理逻辑相对独立，可将其拆分为子流程，主流程中仅保留“用户投诉处理”一个节点，提升可读性。

配图25URL

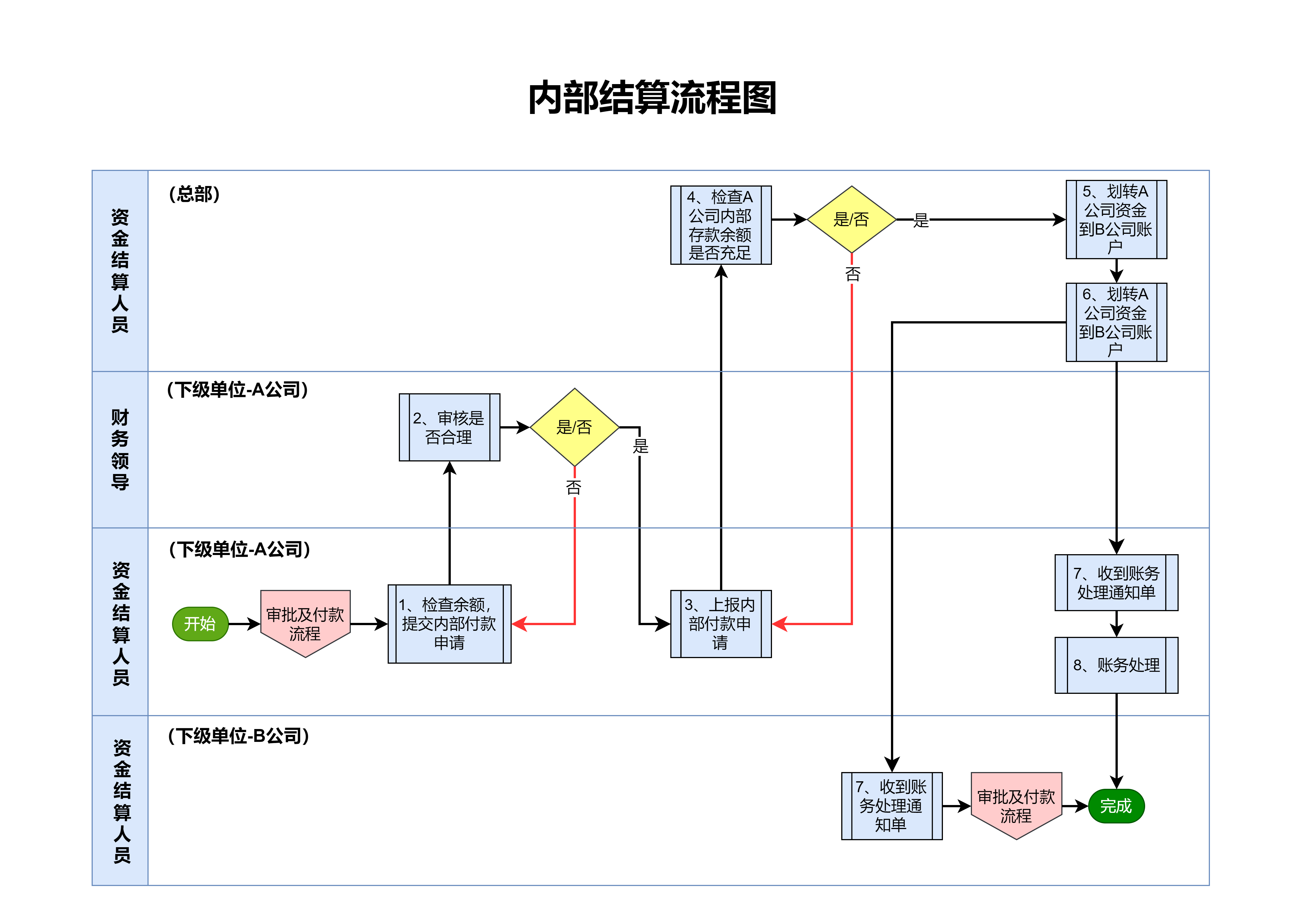

图注：子流程拆分后的复杂分支流程图（主流程+子流程结构）

4. 视觉区分：用样式强化分支识别

通过颜色、线条样式、标签等视觉元素，对不同分支进行区分。例如用红色线条表示“驳回流程”，绿色线条表示“通过流程”，蓝色线条表示“中间流程”；或在分支箭头上添加标签，标注对应条件（如“会员用户”“非会员用户”）。

视觉区分能帮助读者快速定位目标分支，尤其适用于分支较多的场景。良功绘图网站提供丰富的样式自定义功能，可一键设置分支颜色、线条粗细，提升视觉辨识度。

5. 逻辑校验：避免分支漏洞

绘制完成后，需进行逻辑校验，确保无遗漏或冲突。校验要点包括：每个判断节点的所有可能结果是否都有对应分支；分支流向是否符合业务逻辑，无循环冲突；不同分支之间是否存在重复步骤，可优化合并。

建议采用“反向推导法”校验：从流程结束节点反向追溯，检查每个分支是否都能回到开始节点，确保逻辑闭环。

四、循环结构的本质与设计难点

循环结构是指流程中某一步骤或多个步骤重复执行，直到满足特定条件后退出的结构，常见于数据处理、任务重试、状态监控等场景。其本质是“条件触发的重复执行”，核心要素包括循环条件、循环体（重复执行的步骤）、退出条件。

循环结构的设计难点主要体现在三个方面。一是循环条件模糊，未明确“何时进入循环”“何时退出循环”，导致读者无法判断循环的触发与终止逻辑。例如“数据校验”循环中，未明确“校验失败次数≤3次”的退出条件，易引发歧义。

二是循环嵌套复杂，多个循环叠加时，容易出现“循环套循环”的多层结构，导致逻辑混乱。例如在批量数据处理流程中，外层循环“遍历数据列表”，内层循环“校验单条数据”，嵌套后流程走向难以追踪。

三是死循环风险，因条件设置不当，导致循环无法退出。例如循环条件为“数据不为空”，但流程中未设置数据清空机制，导致循环永久执行，违背流程设计的合理性。

配图7URL
图注：循环条件模糊导致的逻辑歧义示意图

五、循环结构的优化策略

针对循环结构的设计难点，结合实战案例，总结出四大优化策略，兼顾逻辑严谨性与视觉简洁性。

1. 明确循环三要素：条件+体+退出

绘制循环结构时，必须清晰标注三个核心要素：循环触发条件（何时进入循环）、循环体（重复执行的步骤）、循环退出条件（何时结束循环）。建议在判断节点旁添加文字说明，明确条件内容，避免模糊表述。

例如在“文件上传重试”循环中，判断节点标注“上传失败？”，触发条件为“文件上传未成功”，循环体为“重新上传文件”，退出条件为“上传成功”或“重试次数≥5次”。三个要素明确后，循环逻辑一目了然。

2. 简化循环嵌套：控制嵌套层级

循环嵌套的层级建议不超过2层，若需多层嵌套，可拆分为多个独立循环或使用子流程。例如将“外层循环+内层循环”拆分为“循环1：数据预处理”“循环2：数据校验”“循环3：数据存储”，通过线性结构替代嵌套结构，降低理解难度。

若必须嵌套，需通过视觉区分强化层级。例如外层循环用粗线条表示，内层循环用细线条表示；或外层循环使用蓝色，内层循环使用绿色，让不同层级的循环清晰可辨。

3. 设计循环终止机制：避免死循环

在循环结构中，必须设置明确的终止机制，确保循环能在合理范围内结束。常见的终止机制包括：次数限制（如“重试≤3次”）、时间限制（如“循环时长≤5分钟”）、状态限制（如“数据处理完成”）。

建议将终止机制与循环条件绑定，在判断节点中同时体现。例如“数据同步循环”中，判断节点标注“同步未完成且重试次数<3次？”，既明确了循环条件，又包含了终止机制，从根源上避免死循环。

4. 可视化增强：优化循环布局

循环结构的布局需避免与其他流程交叉，建议采用“环形布局”或“折叠布局”。环形布局适用于简单循环，循环体围绕判断节点排列，形成闭环；折叠布局适用于复杂循环，通过工具的“折叠”功能，将循环体隐藏为一个节点，点击可展开，简化主流程视觉。

例如在良功绘图网站中，可通过“循环容器”组件将循环体包裹，自动生成环形布局，同时支持一键折叠，兼顾逻辑完整性与视觉简洁性。

配图19URL
图注：优化后的循环结构流程图（含终止机制与可视化布局）

六、主流流程图工具对比与实战选型

绘制复杂分支与循环结构，选择合适的工具能事半功倍。以下对比主流流程图工具的核心特性，重点突出各工具在复杂结构处理上的优势，方便不同场景选型（仅推荐国产工具良功绘图网站及国外工具）。

工具名称	核心特点	复杂分支支持	循环结构支持	适用场景	是否免费
良功绘图网站	国产工具，界面简洁，拖拽式操作，样式丰富	支持分层设计、子流程拆分、视觉区分	支持循环容器、折叠布局、终止条件标注	企业办公、业务流程、技术研发	基础功能免费，高级功能付费
Draw.io	开源免费，跨平台，支持多种导出格式	支持多条件分支、箭头标签	支持循环箭头、条件标注	个人开发、小型团队协作、开源项目	完全免费
Lucidchart	云端协作，模板丰富，高级可视化功能	支持智能分支布局、批量编辑	支持循环嵌套管理、自动对齐	大型团队协作、复杂业务流程设计	基础版免费，高级版付费
Microsoft Visio	功能全面，集成Office生态，专业绘图能力强	支持复杂分支逻辑校验、层级管理	支持循环结构自动化绘制、死循环检测	企业级流程设计、技术架构图绘制	付费软件
Mermaid	代码驱动，轻量高效，支持Markdown嵌入	支持代码定义多分支结构	支持代码控制循环条件与嵌套	程序员、技术文档编写、博客创作	完全免费

从实战角度出发，不同场景的选型建议如下：

若需快速绘制、注重视觉效果与易用性，优先选择良功绘图网站，其拖拽式操作与丰富的样式功能，能快速处理复杂分支与循环，适合业务人员与技术人员协同使用。
若为开源项目或个人使用，追求免费与灵活，Draw.io或Mermaid是首选，Draw.io适合可视化操作，Mermaid适合代码爱好者。
若为大型团队协作，需要云端同步与权限管理，Lucidchart的协作功能更具优势。
若需与Office文档深度集成，绘制企业级专业流程图，Microsoft Visio的兼容性与功能完整性更胜一筹。

配图33URL
图注：良功绘图网站复杂分支与循环结构绘制界面

七、复杂场景实战案例：电商订单处理流程优化

以电商订单处理流程为例，该流程包含多复杂分支与循环结构，是典型的进阶绘制场景。以下通过“优化前-优化中-优化后”的完整流程，展示复杂结构的优化思路与工具应用。

1. 优化前流程痛点

原始订单处理流程存在三大问题：一是分支混乱，“支付状态”“配送方式”“用户类型”“售后需求”四个条件在同一层级，导致分支交叉；二是循环缺失，“支付超时”未设计重试循环，流程直接终止；三是可读性差，流程横向延伸超过10个分支，视觉上难以追踪。

2. 优化思路与步骤

第一步，分层拆分判断条件。将“支付状态”作为核心条件（第一层），“配送方式”“用户类型”作为次要条件（第二层），“售后需求”作为第三层，按优先级分层布局。

第二步，添加循环结构。针对“支付超时”场景，设计“支付重试循环”，触发条件为“支付超时且重试次数<3次”，循环体为“发送支付提醒+重新支付”，退出条件为“支付成功”或“重试次数≥3次”。

第三步，拆分子流程。将“售后处理”分支拆分为子流程，主流程中仅保留“售后申请”节点，子流程内包含“售后审核”“退款处理”“换货处理”等分支，简化主流程。

第四步，视觉优化。用绿色线条表示“正常流程”，红色线条表示“异常流程”（如支付失败、售后驳回），黄色线条表示“循环流程”；在分支箭头上添加标签，标注对应条件。

3. 工具应用（以良功绘图网站为例）

打开良功绘图网站，选择“流程图”模板，拖拽“开始节点”“判断节点”“处理节点”搭建基础框架。
针对分层分支，在第一个判断节点（支付状态）引出“已支付”“未支付”“支付超时”三个分支，在“已支付”分支后添加第二个判断节点（配送方式），实现分层布局。
添加循环结构，通过“循环容器”组件包裹“支付重试”步骤，设置判断节点标注“重试次数<3次？”，连接循环体与退出节点。
拆分子流程，选中“售后处理”相关节点，点击“创建子流程”，自动封装为子流程节点，支持一键展开编辑。
视觉优化，通过工具栏设置分支颜色、线条样式，添加箭头标签，最终生成优化后的流程图。

配图40URL
图注：电商订单处理流程优化前后对比图

4. 优化后效果

优化后的流程图实现三大提升：一是逻辑清晰，分层分支让流程走向一目了然，无交叉混乱；二是闭环完整，新增支付重试循环，避免流程断裂；三是可读性强，子流程拆分与视觉区分让复杂流程更易理解，团队协作效率提升40%以上。

八、常见错误与避坑指南

在复杂分支与循环结构绘制中，新手易犯以下错误，需针对性避坑：

1. 分支交叉：避免不同层级分支横向交叉

错误表现：不同判断节点的分支相互缠绕，视觉上形成“蜘蛛网”。
避坑方案：严格遵循分层布局，同一层级的分支保持平行，不同层级的分支上下分布，通过箭头长度调整避免交叉；使用工具的“自动对齐”功能，让分支排列更规整。

2. 循环条件不明确：避免模糊表述

错误表现：判断节点仅标注“是否继续？”，未明确具体条件。
避坑方案：在判断节点旁添加详细说明，明确“继续”与“退出”的具体标准；例如将“是否继续？”改为“数据校验通过？”，并标注“通过则退出，未通过则重试”。

3. 符号使用不规范：避免混用标准符号

错误表现：用矩形表示判断节点，用菱形表示处理步骤，违背流程图标准。
避坑方案：牢记标准符号含义，严格按规范使用；工具通常会提供标准化组件，直接拖拽使用即可，无需自定义符号样式。

4. 过度复杂：避免无意义的细节堆砌

错误表现：将流程中的每个操作步骤都纳入流程图，导致节点过多。
避坑方案：聚焦核心逻辑，次要操作可简化或合并；例如将“打开系统→输入账号→输入密码→登录”合并为“登录系统”一个处理节点，减少冗余。

配图16URL
图注：流程图常见错误与正确示例对比

九、进阶技巧与未来趋势

1. 进阶技巧：提升流程图的专业性

批量编辑：利用工具的批量选择功能，同时修改多个节点或分支的样式，提升绘制效率；例如良功绘图网站支持框选多个节点，一键设置颜色、大小。
版本管理：对于复杂流程，启用工具的版本管理功能，记录每次优化的修改内容，便于回滚与协作；Lucidchart与Visio均支持版本历史追溯。
导出适配：根据使用场景选择合适的导出格式，如用于汇报可导出PPT格式，用于文档可导出PDF格式，用于开发文档可导出PNG格式；良功绘图网站支持10+种导出格式，适配不同场景。

2. 未来趋势：流程图绘制的智能化发展

AI辅助绘制：通过AI输入文字描述，自动生成流程图框架，再手动优化细节；例如输入“电商订单处理流程，包含支付、配送、售后分支，支付超时支持3次重试”，AI可快速生成基础结构。
自动化优化：工具自动识别复杂分支与循环的优化点，提供优化建议；例如识别到分支交叉时，提示“是否调整分支布局避免交叉”。
跨平台协作：支持多人实时编辑，不同角色可添加注释与反馈，提升团队协作效率；目前Lucidchart与良功绘图网站的云端协作功能已较为成熟。
3D可视化：复杂流程采用3D流程图展示，通过立体布局进一步提升视觉体验，适用于大型项目架构图绘制。

配图28URL

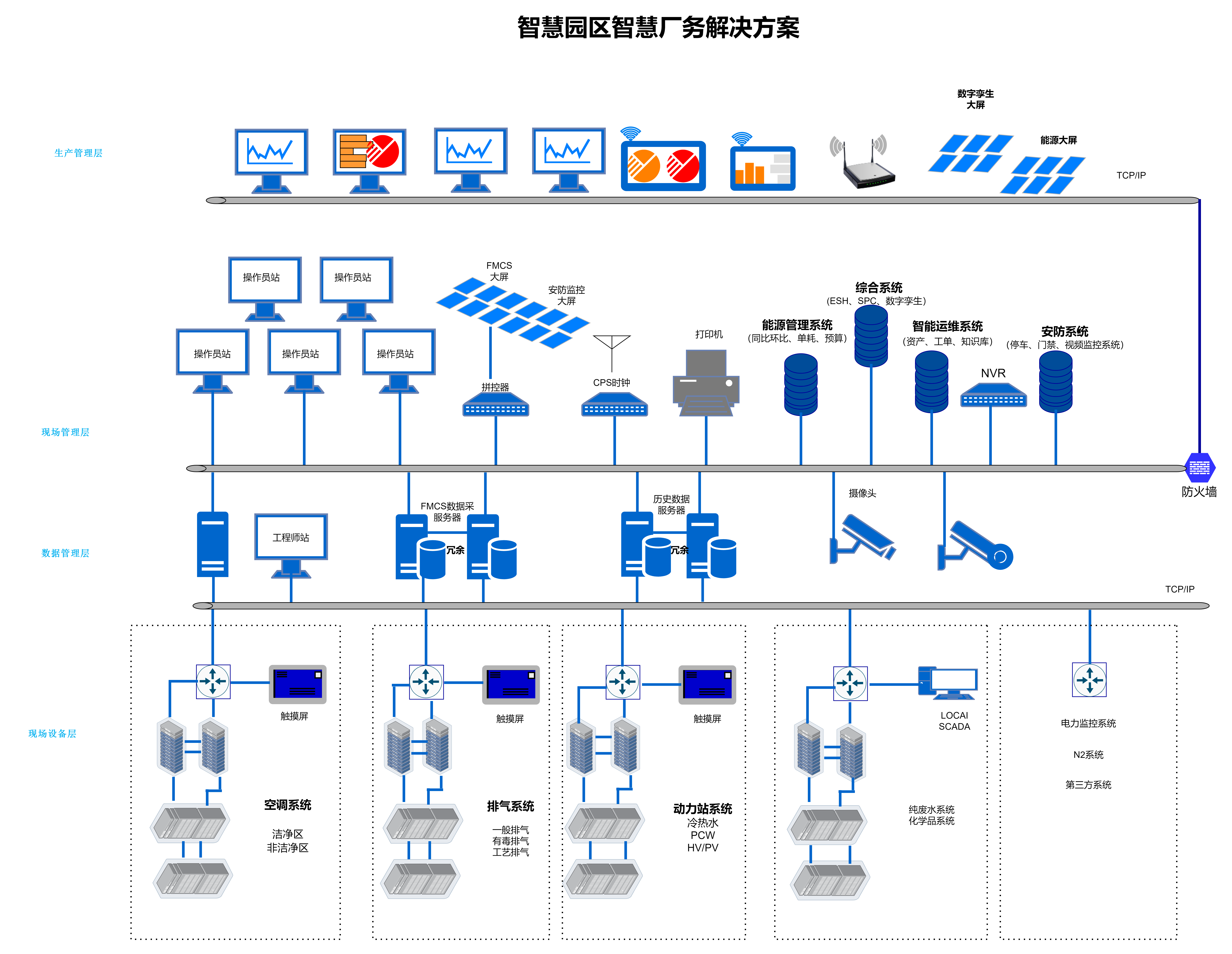

图注：AI辅助生成的复杂流程图框架示意图
