TVS管选型设计：从理论到实践的全面解析-ASIM阿赛姆
一、TVS核心选型理论基础
1. 电压匹配的三重计算原则
- 工作电压裕量：
VRWM ≥ 1.1 × VCC_max
（例：12V汽车系统需选VRWM≥13.2V的TVS） - 钳位电压安全值：
VC ≤ 0.85 × V_IC_breakdown
（5V IC的防护需VC≤4.25V）
2. 瞬态能量计算模型
- 典型场景：
当Zsource=2Ω，雷击6kV浪涌时：
IPP = (6000V-15V)/2Ω = 2992.5A → 需选3000A级TVS
3. 高频接口电容约束
| 接口类型 | 最大容抗 | 速率影响 |
|---|---|---|
| USB4 | ≤0.3pF | 40Gbps信号衰减≤0.2dB |
| PCIe 5.0 | ≤0.15pF | 插入延时≤0.5ps |
二、四大应用场景选型实践
1. 消费电子USB端口防护
- 典型威胁：±8kV接触放电（IEC 61000-4-2）
- 方案设计：
数据线：ESD5R005TR（SOT-23, 0.3pF, VC=9V@5A） VBUS线：ESD5A501TU（VRWM=5.5V, IPP=100A） - PCB布局规范：
- TVS距USB接口≤3mm
- 接地铜箔面积≥4mm²

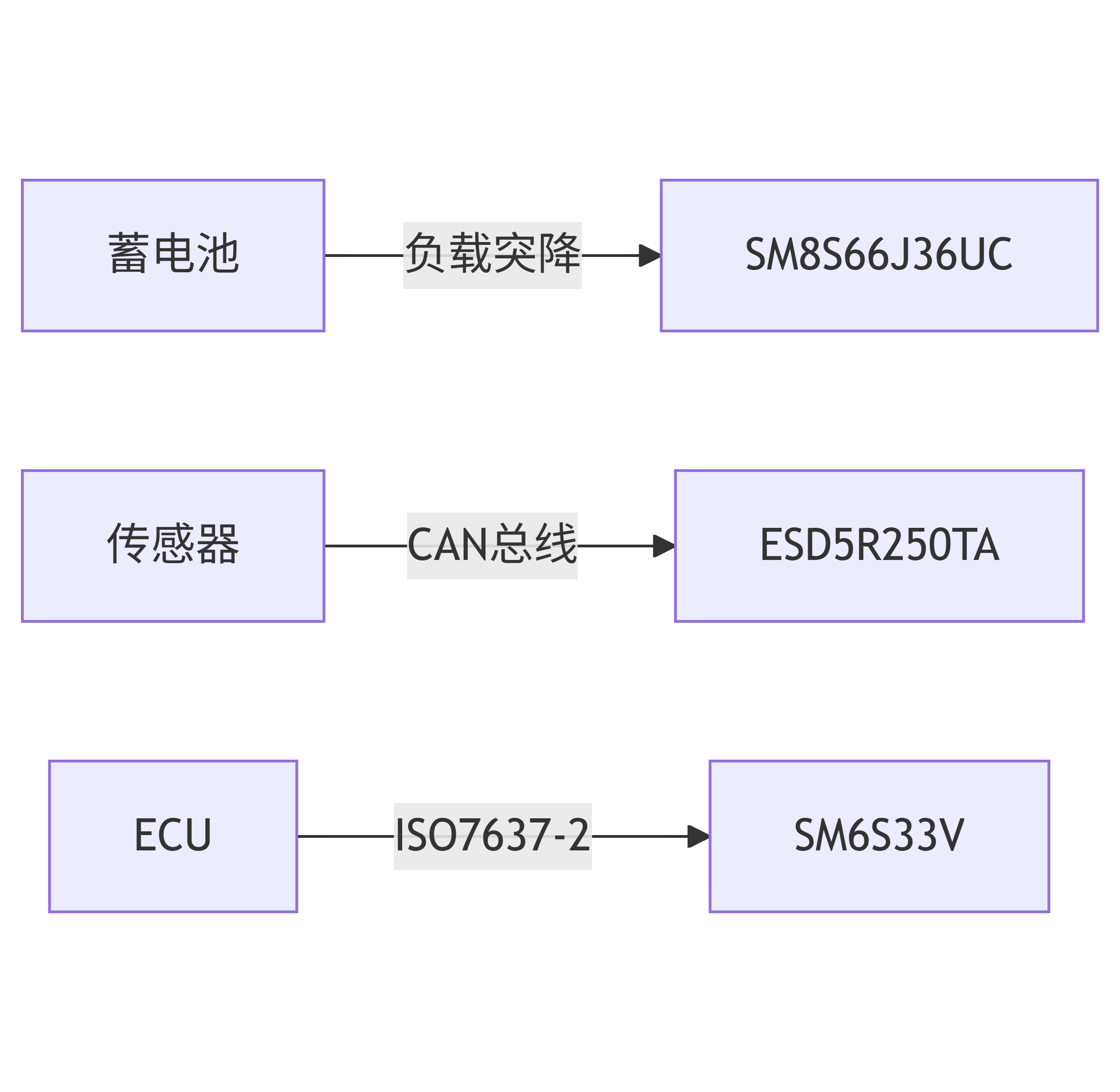

2. 汽车电子系统防护
关键选型指标：
- AEC-Q101认证（-40℃~150℃）
- 通过ISO 16750振动测试
3. 工业RS485通讯防护
三级防护架构：
[端口] → GDT(泄放80%能量) → TVS(精细钳位) → 自恢复保险丝 ↑
推荐型号：SMAJ36CA(1500W) + ESD24R003TA
验证数据：
- 耐受±4kV EFT群脉冲（IEC 61000-4-4）
- 通信误码率从10⁻⁴降至10⁻⁹
三、失效分析与优化方案
案例：Type-C扩展坞ESD后速率衰减
- 失效机理：
- TVS结电容超标（3pF vs 要求≤0.5pF）
- 钳位电压VC=9.5V＞IC耐压值（8V）
- 解决方案：
更换TVS：ESD2V8L003TA (DFN0603, 0.17pF, VC=4.8V@3A) 新增滤波：22nH电感+0.1μF电容π型电路 - 效果验证：
参数 改造前 改造后 ESD通过率 62% 100% 眼图张开度 42mV 82mV
四、前沿技术演进
- 智能TVS技术
- 集成电压监测（精度±1%）
- 自动复位功能（如ESD5R005TR）
- GaN基TVS突破
- 响应时间＜10ps
- 工作温度＞200℃（新能源车应用）
- 3D集成防护模块
- 单芯片集成TVS+滤波器+保险丝
- 尺寸缩减50%（DFN2020-6封装）
附录：设计速查表
| 场景 | 首选型号 | 核心优势 |
|---|---|---|
| USB4/雷电4 | ASIM ESD2V8L003TA | 0.17pF结电容，VC=4.8V@5A |
| 汽车蓄电池 | ASIM SM8S66J36UC | 6600W浪涌能力，AEC-Q101认证 |
| 工业485总线 | ASIM ESD24R003TA | ±30kV ESD防护，-55~150℃宽温 |
| 5G基站电源 | ASIM SMAJ100CA | 1500W/100A，响应时间1ps |
