基于 Flink CDC 的 MySQL → Kafka Streaming ELT 实战

1. 为什么选 Flink CDC CLI？

• 更轻：无需 IDE 与代码工程，YAML 定义即上生产。
• 更稳：基于 Flink Checkpoint 的端到端语义，天然容错。
• 更灵：内置路由、分区策略、Topic 映射、格式切换，覆盖 80% 以上实时采集/同步场景。

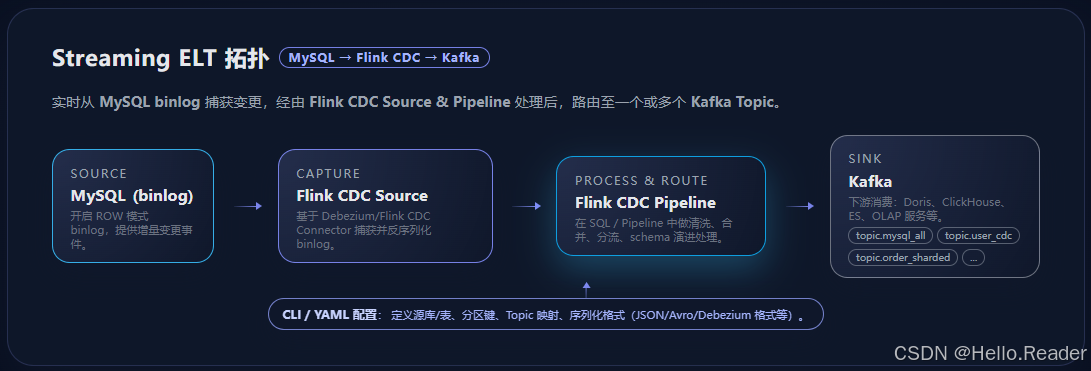

2. 目标与数据流

3. 环境准备

• 操作系统：Linux 或 macOS（Windows 建议 WSL2）

• 已安装：Docker & Docker Compose

• 需要下载：

  • Flink 1.20.1
  • Flink CDC CLI 3.5.0（解压后包含 bin/ lib/ conf/）
  • MySQL、Kafka CDC 连接器（Jar 放到 Flink CDC 的 lib/）
  • MySQL Connector/J（Jar 放到 Flink CDC 的 lib/ 或 --jar 指定）

4. 启动 Flink Standalone 集群

# 1) 下载并解压 Flink
tar -zxvf flink-1.20.1-bin-scala_2.12.tgz
export FLINK_HOME="$PWD/flink-1.20.1"   # 注意：export 而不是 exprot（常见笔误）
cd "$FLINK_HOME"# 2) 开启 checkpoint（每 3 秒）
cat >> conf/config.yaml <<'YAML'
execution:checkpointing:interval: 3s
YAML# 3) 启动
./bin/start-cluster.sh
# 访问 UI: http://localhost:8081# 如需更多 TaskManager，可以再次执行 start-cluster.sh

生产部署在云上时，如需公网访问 UI，请按需设置 rest.bind-address / rest.address 并配置安全策略。

5. 用 Docker Compose 启动 Kafka/ZooKeeper/MySQL

推荐：Kafka 使用双监听避免“容器内能连、宿主机连不上”的老问题。

docker-compose.yml

version: "3.8"
services:zookeeper:image: bitnami/zookeeper:3.9container_name: zookeeperenvironment:- ALLOW_ANONYMOUS_LOGIN=yesports:- "2181:2181"kafka:image: bitnami/kafka:3.7container_name: kafkadepends_on:- zookeeperenvironment:- ALLOW_PLAINTEXT_LISTENER=yes- KAFKA_CFG_ZOOKEEPER_CONNECT=zookeeper:2181# 双监听：容器内用 kafka:9092；宿主机用 localhost:9093- KAFKA_CFG_LISTENERS=PLAINTEXT://:9092,EXTERNAL://:9093- KAFKA_CFG_ADVERTISED_LISTENERS=PLAINTEXT://kafka:9092,EXTERNAL://localhost:9093- KAFKA_CFG_LISTENER_SECURITY_PROTOCOL_MAP=PLAINTEXT:PLAINTEXT,EXTERNAL:PLAINTEXT- KAFKA_CFG_INTER_BROKER_LISTENER_NAME=PLAINTEXTports:- "9092:9092"- "9093:9093"mysql:# Debezium 示例镜像已启用 binlog 与所需权限image: debezium/example-mysql:1.1container_name: mysqlenvironment:- MYSQL_ROOT_PASSWORD=123456- MYSQL_USER=mysqluser- MYSQL_PASSWORD=mysqlpwports:- "3306:3306"

启动并检查：

docker compose up -d
docker ps

---

6. 初始化 MySQL 示例数据

docker compose exec mysql mysql -uroot -p123456 -e "
CREATE DATABASE IF NOT EXISTS app_db;
USE app_db;
CREATE TABLE orders   (id INT NOT NULL, price DECIMAL(10,2) NOT NULL, PRIMARY KEY(id));
CREATE TABLE shipments(id INT NOT NULL, city  VARCHAR(255) NOT NULL, PRIMARY KEY(id));
CREATE TABLE products (id INT NOT NULL, product VARCHAR(255) NOT NULL, PRIMARY KEY(id));
INSERT INTO orders    VALUES (1,4.00),(2,100.00);
INSERT INTO shipments VALUES (1,'beijing'),(2,'xian');
INSERT INTO products  VALUES (1,'Beer'),(2,'Cap'),(3,'Peanut');
"

7. 准备 Flink CDC CLI 与连接器

1. 解压 Flink CDC CLI 3.5.0 到目录（记为 FLINK_CDC_HOME）

2. 将以下 Jar 放入 FLINK_CDC_HOME/lib/：

   • MySQL Pipeline Connector 3.5.0
   • Kafka Pipeline Connector 3.5.0
   • MySQL Connector/J（8.x）

切记：CDC 的连接器 Jar 放在 Flink CDC 的 lib 下，不要放到 Flink Home 的 lib（两者不是一个目录）。

8. 编写并提交第一条管道（全库 → 单 Topic）

mysql-to-kafka.yaml

################################################################################
# Sync all MySQL tables in app_db to a single Kafka topic
################################################################################
source:type: mysqlhostname: mysqlport: 3306username: rootpassword: 123456tables: app_db\..*          # 正则，匹配 app_db 下所有表；注意转义点号server-id: 5400-5404        # 多值区间，避免与其他采集端冲突server-time-zone: UTCsink:type: kafkaname: Kafka Sinkproperties.bootstrap.servers: kafka:9092topic: yaml-mysql-kafkavalue.format: debezium-json  # 默认；也可 canal-jsonpipeline:name: MySQL to Kafka Pipelineparallelism: 1

提交：

cd <FLINK_CDC_HOME>
bash bin/flink-cdc.sh mysql-to-kafka.yaml
# 控制台会打印 Job ID；Flink UI 可见运行中的作业

9. 验证消费

• 容器内消费：

docker compose exec kafka kafka-console-consumer.sh \--bootstrap-server kafka:9092 \--topic yaml-mysql-kafka --from-beginning

• 宿主机消费（如本地装了 Kafka CLI）：

kafka-console-consumer --bootstrap-server localhost:9093 \--topic yaml-mysql-kafka --from-beginning

你将看到 debezium-json 结构（before/after/op/source 等）。例如 insert：

{"before": null,"after": { "id": 1, "price": 4.00 },"op": "c","source": { "db": "app_db", "table": "orders" }
}

需要 ts_ms 等更多元数据？可在 MySQL source 开启 metadata.list 暴露（进阶可选）。

10. 实时变更与模式演进演示

在 MySQL 中执行（容器内）：

INSERT INTO app_db.orders (id, price) VALUES (3, 100.00);ALTER TABLE app_db.orders ADD amount VARCHAR(100) NULL;UPDATE app_db.orders SET price=100.00, amount='100.00' WHERE id=1;DELETE FROM app_db.orders WHERE id=2;

Kafka 消费端会实时看到 c/u/d 事件；新增列 amount 也会随模式演进传播到下游。

11. 进阶一：按表路由（含分片表合并）

将上游多表，路由为不同 Kafka 主题；或将分片表合并到一个主题：

route:- source-table: app_db.orderssink-table: kafka_ods_orders- source-table: app_db.shipmentssink-table: kafka_ods_shipments- source-table: app_db.productssink-table: kafka_ods_products# 分片合并示例：app_db.order01 / order02 / ... → 同一主题- source-table: app_db.order\.*sink-table: kafka_ods_orders

查看已创建 Topic：

docker compose exec kafka kafka-topics.sh \--bootstrap-server kafka:9092 --list

12. 进阶二：多分区写入策略

sink.partition.strategy 支持：

• all-to-zero（默认）：全部写入分区 0
• hash-by-key：按主键哈希分布到不同分区

示例：

sink:type: kafkaproperties.bootstrap.servers: kafka:9092topic: yaml-mysql-kafka-hash-by-keypartition.strategy: hash-by-key

先创建多分区主题（容器内）：

docker compose exec kafka kafka-topics.sh \--create --topic yaml-mysql-kafka-hash-by-key \--bootstrap-server kafka:9092 --partitions 12

13. 进阶三：表到主题映射（不做 Schema 合并）

与 route 不同，TableId-to-Topic 映射不会合并不同表的 Schema，只是把不同表分派到不同 Topic：

sink:type: kafkaproperties.bootstrap.servers: kafka:9092sink.tableId-to-topic.mapping: |app_db.orders:yaml-mysql-kafka-orders;app_db.shipments:yaml-mysql-kafka-shipments;app_db.products:yaml-mysql-kafka-products

14. 进阶四：输出格式切换

• value.format: debezium-json（默认）：before/after/op/source 等字段
• value.format: canal-json：old/data/type/database/table/pkNames 等字段

canal-json insert 示例：

{"old": null,"data": [{ "id": 1, "price": 100, "amount": "100.00" }],"type": "INSERT","database": "app_db","table": "orders","pkNames": ["id"]
}

15. 常见问题（踩坑手册）

1. Host 连不通 Kafka

   • 使用双监听：容器用 kafka:9092，宿主机用 localhost:9093。
   • 千万别把 bootstrap.servers 配成 0.0.0.0。

2. CDC 连接器未生效 / ClassNotFound

   • CDC MySQL/Kafka 连接器 Jar 放 Flink CDC 的 lib/。
   • 还需要 MySQL Connector/J。

3. 正则匹配不到表

   • 匹配全库正确写法：app_db\..*（点号要转义）。

4. server-id 冲突

   • 多个采集端连同一 MySQL 时，给不同的 server-id 区间。

5. 时区/时间戳错乱

   • 指定 server-time-zone（如 UTC），并结合下游消费侧统一时区。

6. Topic 自动创建与权限

   • 默认会自动创建；生产建议显式创建并配置权限、分区数、副本数、压缩与保留策略。

7. Checkpoint 间隔

   • 开发环境 3s 没问题；生产需根据延迟、吞吐、Kafka 事务/幂等等综合评估。

16. 生产化清单（建议）

• Flink 侧

  • Restart 策略、Checkpoint 存储（如 HDFS/S3）、并行度与资源配额
  • Savepoint 升级流程与回滚演练

• Kafka 侧

  • Topic 副本数、分区数、保留策略（retention.ms/bytes）
  • 压缩（compression.type），幂等/事务（Producer 端）
  • ACL、鉴权、网络与磁盘监控

• MySQL 侧

  • binlog 保留、写入压力、主从延迟、热点表索引优化
  • DDL 规范（列类型兼容、避免频繁 DDL 抖动）

• 可观测性

  • Flink Metrics、GC、背压（Backpressure）
  • Kafka Lag、Topic QPS、ISR 变化

• 变更治理

  • 路由/映射规则变更审批与回归测试
  • 下游 Schema 演进策略（兼容列、空值、默认值）

17. 清理环境

# 关闭 Kafka/ZK/MySQL
docker compose down# 停止 Flink
"$FLINK_HOME"/bin/stop-cluster.sh
