静力水准仪监测核心原理：如何实现高精度沉降监测？
产品概述

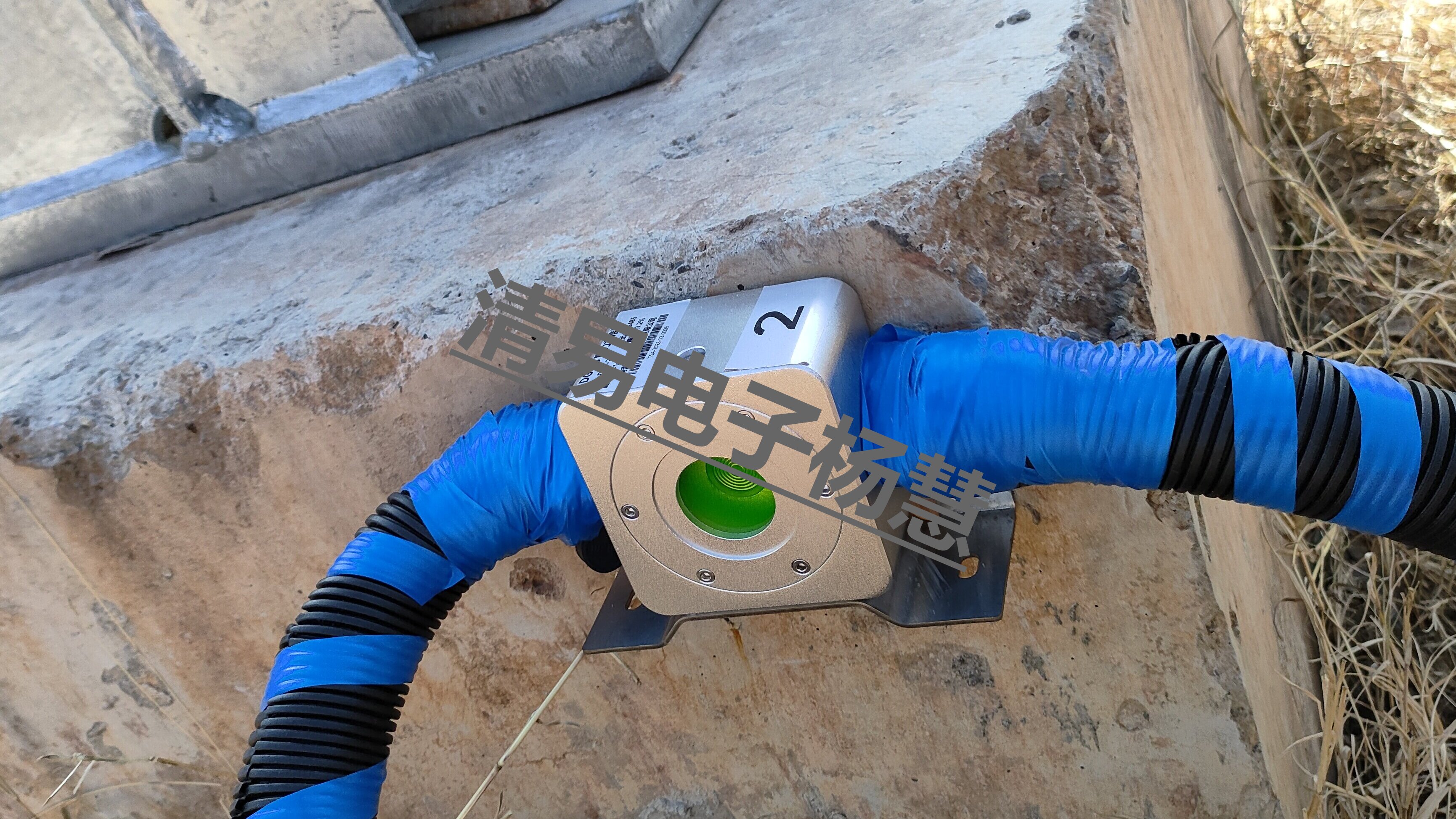

静力水准仪是测量两点间或多点间相对高程变化的仪器。由储液器、高精度芯体和特别定制电路模块、保护罩等部件组成。沉降系统由多个同型号传感器组成，储液罐之间由通气管和通液管相连通，基准点置于一个稳定的水平基点，当测点相对于基准点发生升降时，将引起各点压力的变化。通过测量传感器压力的变化，来计算各测点相对水平基点的升降变化。
其核心原理是基于连通器静压力平衡，再通过高精度传感与数据处理，实现沉降量的精准捕捉，具体拆解如下：
一、核心原理：连通器的工程化应用
- 基础逻辑：多台水准仪通过连通管连接，内部注入稳定的专用液体。
- 平衡基准：静止状态下，所有设备内的液面保持同一水平，形成统一基准面。
- 沉降传递：当某监测点发生沉降，该点水准仪随结构下沉，导致其内部液面相对基准面产生高度差。
- 信号转换：设备内置的高精度传感器（如电容式、电感式）捕捉这一微小高度差，将物理量转化为电信号。
二、高精度实现的 4 个关键环节
- 液体选型：采用低膨胀、低粘度的专用液体（如乙二醇水溶液），减少温度变化对液面的影响。
- 传感技术：传感器分辨率达 0.001mm 级，能捕捉微米级的液面波动，避免信号失真。
- 结构设计：设备密封性能优良，连通管无气泡滞留设计，防止外界干扰破坏液面平衡。
- 数据校准：通过基准点实时修正、温度补偿算法，抵消环境因素和设备误差，确保数据准确性。
三、原理落地逻辑：从感知到输出
- 初始校准：安装完成后，设定基准点初始液面为零点，记录所有监测点初始数据。
- 实时监测：结构沉降时，监测点液面与基准点液面产生差值，传感器实时采集。
- 数据处理：采集器通过算法将液面高度差换算为实际沉降量，剔除干扰数据。
- 结果输出：最终以精准数值或曲线形式呈现，实现沉降的实时、高精度监测。
